Îngrijirea autovehiculului271
anvelopei înainte de a instala
capacul.
Instalaţi capacele piuliţelor de
roată.
12. Montaţi capacul punctului de ridicare cu cricul a
autovehiculului.
13. Depozitaţi roata înlocuită 3 271,
trusa de scule 3 259 şi adaptorul
pentru cheie 3 73.
14. Verificaţi în cel mai scurt timp posibil presiunea în anvelopa
instalată şi cuplul de strângere a
piuliţelor de roată.
Înlocuiţi sau reparaţi cât mai curând
posibil anvelopa defectă.Poziţia de ridicare pentru
platforma de ridicare
Poziţia braţului din spate al platformei
de ridicare la planşeul
autovehiculului.
Poziţia braţului din faţă al platformei
de ridicare la planşeul
autovehiculului.
Roata de rezervă
Unele autovehicule sunt echipate cu un set pentru depanarea anvelopelorîn loc de roată de rezervă.
Dacă montaţi o roată de rezervă
diferită de celelalte roţi, această roată ar putea fi clasificată ca roată de
rezervă de uz temporar, căreia i se
aplică limitele de viteză
corespunzătoare, chiar dacă nicio
etichetă nu indică aceasta. Solicitaţi

272Îngrijirea autovehiculului
asistenţă din partea unui atelier
pentru a verifica limita de viteză
aplicabilă.
Roata de rezervă este prevăzută cu
jantă din tablă.Atenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
Roata de rezervă se găseşte în
portbagaj sub capacul podelei.
Pentru scoatere: 1. Deschideţi mocheta portbagajului.
2. Roata de rezervă este fixată cu o piuliţă-fluture. Rotiţi piuliţa fluture
în sens antiorar şi scoateţi roata
de rezervă.
Trusa de scule se află în cutia de
sub roata de rezervă.
3. Când, după schimbarea unei roţi, în locaşul pentru roata de rezervă
nu mai este amplasată nicio roată, fixaţi trusa de scule răsucind la loc
piuliţa cu aripi şi închizând
mocheta portbagajului.
Depozitarea roţii înlocuite cu dimensiune normală în locaşul pentru roata de rezervă Locaşul roţii de rezervă nu este
conceput pentru toate mărimile de
anvelope admise. În cazul în care o roată mai lată decât cea de rezervă
trebuie depozitată în locaşul pentru
roata de rezervă, şurubul cu filetpentru susţinerea roţii trebuie înlocuit
cu unul cu extensie, care se găseşte
în trusa de scule 3 259. Pentru a
înlocui şurubul:
■ Scoateţi trusa de scule din locaşul pentru roata de rezervă.
■ Montaţi cheia hexagonală a cheiide roată, asigurând că este fixată
bine de şurub.
■ Rotiţi cheia de roată în sens antiorar pentru a slăbi şurubul.
Scoateţi şurubul.
■ Luaţi un şurub cu extensie din trusa
de scule 3 259 şi înşurubaţi-l
manual cu ajutorul cheii
hexagonale al cheii de roată.

Îngrijirea autovehiculului273

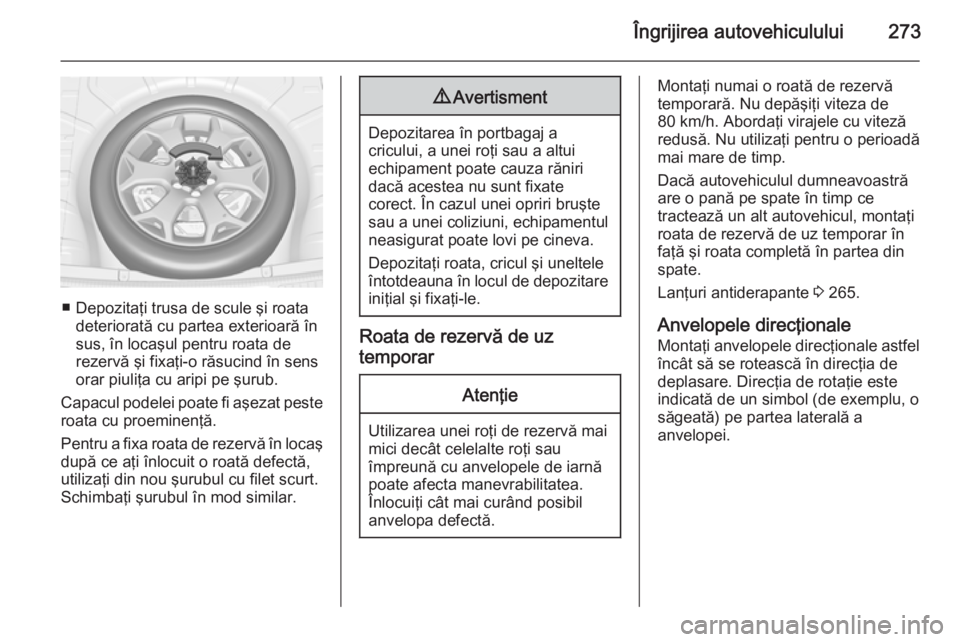

■ Depozitaţi trusa de scule şi roatadeteriorată cu partea exterioară în
sus, în locaşul pentru roata de
rezervă şi fixaţi-o răsucind în sens orar piuliţa cu aripi pe şurub.
Capacul podelei poate fi aşezat peste
roata cu proeminenţă.
Pentru a fixa roata de rezervă în locaş
după ce aţi înlocuit o roată defectă,
utilizaţi din nou şurubul cu filet scurt.
Schimbaţi şurubul în mod similar.
9 Avertisment
Depozitarea în portbagaj a
cricului, a unei roţi sau a altui
echipament poate cauza răniri
dacă acestea nu sunt fixate
corect. În cazul unei opriri bruşte sau a unei coliziuni, echipamentulneasigurat poate lovi pe cineva.
Depozitaţi roata, cricul şi uneltele
întotdeauna în locul de depozitare iniţial şi fixaţi-le.
Roata de rezervă de uz
temporar
Atenţie
Utilizarea unei roţi de rezervă mai
mici decât celelalte roţi sau
împreună cu anvelopele de iarnă
poate afecta manevrabilitatea.
Înlocuiţi cât mai curând posibil
anvelopa defectă.
Montaţi numai o roată de rezervă temporară. Nu depăşiţi viteza de
80 km/h. Abordaţi virajele cu viteză
redusă. Nu utilizaţi pentru o perioadă
mai mare de timp.
Dacă autovehiculul dumneavoastră
are o pană pe spate în timp ce
tractează un alt autovehicul, montaţi
roata de rezervă de uz temporar în
faţă şi roata completă în partea din
spate.
Lanţuri antiderapante 3 265.
Anvelopele direcţionale
Montaţi anvelopele direcţionale astfel încât să se rotească în direcţia de
deplasare. Direcţia de rotaţie este
indicată de un simbol (de exemplu, o săgeată) pe partea laterală a
anvelopei.

274Îngrijirea autovehiculului
La instalarea anvelopelor direcţionaleîn sensul eronat de rotaţie, se aplică
următoarele:
■ Manevrabilitatea poate fi afectată. Înlocuiţi sau reparaţi cât mai curând
posibil anvelopa defectă.
■ Conduceţi cu mare atenţie pe drumuri ude şi pe suprafeţe
acoperite cu zăpadă.Pornirea asistată
Nu porniţi motorul cu ajutorul unui
redresor rapid.
Un autovehicul cu bateria descărcată
poate fi pornit asistat prin conectarea la bateria altui autovehicul.9 Avertisment
Procedaţi cu maximă atenţie la
pornirea asistată. Orice abatere
de la instrucţiunile următoare
poate conduce la accidentări sau
deteriorări cauzate de explozia
bateriei sau defectarea sistemelor electrice ale ambelor
autovehicule.
9 Avertisment
Evitaţi contactul electrolitului cu
ochii, pielea, tapiţeria şi
suprafeţele vopsite. Electrolitul
conţine acid sulfuric, care
provoacă arsuri şi deteriorări în
cazul contactului direct.
■ Bateria autovehiculului nu trebuie expusă niciodată la flăcări deschise
sau scântei.
■ O baterie a autovehiculului descărcată poate îngheţa deja la
temperaturi de 0 °C. Înainte de conectarea cablurilor pentru
pornirea asistată, dezgheţaţi
bateria.
■ În cursul manipulării bateriei, purtaţi
ochelari şi echipament de protecţie.
■ Utilizaţi o baterie donoare cu aceeaşi tensiune nominală (12 V).
Capacitatea nominală a acesteia
(Ah) nu trebuie să fie considerabil
mai mică decât cea a bateriei
descărcate.
■ Utilizaţi pentru pornirea asistată cabluri cu borne izolate şi cu
secţiune de minim 16 mm 2
(25 mm 2
pentru motoare diesel).
■ Bateria autovehiculului descărcată nu trebuie deconectată de la
autovehicul.
■ Opriţi toţi consumatorii electrici care nu sunt necesari.

Îngrijirea autovehiculului275
■ Nu vă aplecaţi deasupra baterieiautovehiculului pe tot parcursul
pornirii.
■ Evitaţi neapărat contactul clemelor unui cablu cu clemele celuilalt.
■ Autovehiculele nu trebuie să se atingă în cursul procesului de
pornire asistată.
■ Trageţi frâna de mână, aduceţi transmisia în poziţia neutră,
respectiv transmisia automată în
poziţia P.
■ Dacă există un capac peste bateria
autovehiculului, scoateţi-l pentru
încărcarea sau pornirea asistată a
bateriei autovehiculului. Ridicaţi
capacul din spate şi desfaceţi-l din
partea din faţă.
■ Deschideţi capacele de protecţie a bornelor pozitive de la ambele
baterii.
Ordinea conectării bornelor:
1. Conectaţi clema roşie la borna pozitivă a bateriei donoare.
2. Conectaţi cealaltă clemă roşie la borna pozitivă a bateriei
descărcate.
3. Conectaţi clema neagră la borna
negativă a bateriei donoare.
4. Conectaţi cealaltă clemă neagră la masa autovehiculului ce trebuie
pornit, de ex. la blocul motor sau la şuruburile de fixare a motorului. Realizaţi conexiunea cât mai
departe de bateria descărcată,
însă la cel puţin 60 cm.
Cablurile se vor aşeza astfel încât să
nu poată fi atinse de componentele în mişcare din compartimentul motor.
Pornirea motorului: 1. Porniţi motorul autovehiculului donor.
2. După 5 minute, porniţi motorul celălalt. Durata tentativelor de
pornire asistată nu trebuie să
depăşească 15 secunde, la
intervale de 1 minut.
3. Motoarele ambelor autovehicule vor fi lăsate să funcţioneze la
ralanti timp de aproximativ
3 minute cu cablurile pentru
pornire asistată conectate.

276Îngrijirea autovehiculului
4. Porniţi consumatorii electrici (deex. farurile sau încălzirea lunetei)
autovehiculului pornit asistat.
5. Cablurile trebuie deconectate în ordinea inversă celei de
conectare.Tractarea
Tractarea autovehiculului
Hatchback cu 5 portiere, limuzină cu
4 portiere, Sports Tourer: decuplaţi
capacul din partea inferioară şi
scoateţi-l în jos.
Country Tourer: introduceţi o
şurubelniţă în fanta din marginea
inferioară a capacului. Decuplaţi
capacul deplasând cu grijă
şurubelniţa în jos. Pentru a preveni
deteriorarea se recomandă plasarea
unei bucăţi de material textil între
şurubelniţă şi ramă.

Îngrijirea autovehiculului277
OPC: introduceţi şurubelniţa în fanta
din partea curbată superioară a
capacului. Decuplaţi capacul
deplasând cu grijă şurubelniţa în jos. Pentru a preveni deteriorarea se
recomandă plasarea unei bucăţi de
material textil între şurubelniţă şi
ramă.
Cârligul de tractare se află în trusa de
scule a autovehiculului 3 259.Înşurubaţi complet cârligul de tractare
în sens antiorar, până la blocarea
acestuia în poziţie orizontală.
Ataşaţi cablul de tractare – sau,
recomandabil, bara de tractare – la
cârligul de tractare.
Cârligul de tractare trebuie folosit numai pentru tractare, nu şi pentru
recuperarea unui autovehicul.
Cuplaţi contactul pentru a debloca
coloana de direcţie şi pentru a
permite funcţionarea lămpilor de
frână, a claxonului şi a ştergătoarelor
de parbriz.
Transmisia în poziţia neutră.
Atenţie
Conduceţi cu viteză mică. Evitaţi
manevrele bruşte. Forţa excesivă
de tractare poate afecta
autovehiculul.
Când motorul este oprit, acţionarea
direcţiei şi a frânelor necesită o forţă
considerabil mai mare.
Se va activa funcţia de recirculare a
aerului şi se vor închide geamurile
pentru a împiedica intrarea gazelor de eşapament de la autovehiculul
tractor.
Autovehicule cu transmisie manuală
şi tracţiune integrală: Dacă
autovehiculul este tractat cu toate
cele patru roţi la sol, nu sunt limite
tehnice de viteză şi distanţă. Dacă s-
a ridicat o singură punte, viteza
maximă va fi 50 km/h. Nu există limite de distanţă.
Autovehicule cu transmisie automată
şi tracţiune pe faţă: Autovehiculul
trebuie tractat cu faţa în direcţia de
mers, cu maximum 80 km/h şi nu mai

278Îngrijirea autovehiculului
mult de 100 km. În toate celelalte
cazuri şi când transmisia este
defectă, puntea faţă trebuie ridicată
de pe sol.
Autovehicule cu transmisie automată
şi tracţiune integrală: Autovehiculul
trebuie să fie tractat cu faţa înainte.
Dacă autovehiculul este tractat cu
toate cele patru roţi pe sol, viteza
maximă este 50 km/h şi pentru maxim 50 km. Dacă s-a ridicat puntea faţă,
viteza maximă va fi 50 km/h. Nu
există limite de distanţă.
Apelaţi la un atelier service autorizat
pentru asistenţă.
După tractare, deşurubaţi cârligul de
tractare.
Hatchback cu 5 portiere, limuzină cu
4 portiere, Sports Tourer: introduceţi
capacul din partea inferioară, răsuciţi uşor în sens orar şi închideţi capacul.
Country Tourer: introduceţi capacul
cu flanşa superioară în nişă şi fixaţi
capacul, împingându-l.
OPC: introduceţi capacul cu flanşa
inferioară plasată în nişă. Apăsaţi
capacul pentru a se fixa în bară.
Tractarea altui autovehicul
Hatchback cu 5 portiere, limuzină cu
4 portiere, Sports Tourer, OPC:
decuplaţi capacul din partea
inferioară şi scoateţi-l în jos.
