Scaunele, sistemele de siguranţă71
Clasă de mărime şi dispozitiv de scaun ISOFIXA - ISO/F3=Scaun cu faţa la drum pentru copii de talie maximă din clasa de greutate 9 la 18 kg.B - ISO/F2=Scaun cu faţa la drum pentru copii mai mici, din clasa de greutate 9 la 18 kg.B1 - ISO/F2X=Scaun cu faţa la drum pentru copii mai mici, din clasa de greutate 9 la 18 kg.C - ISO/R3=Scaun cu spatele la drum pentru copii de talie maximă din clasa de greutate până la 18 kg.D - ISO/R2=Scaun cu spatele la drum pentru copii mai mici, din clasa de greutate până la 18 kg.E - ISO/R1=Scaun cu spatele la drum pentru copii mici, din clasa de greutate până la 13 kg.

72Scaunele, sistemele de siguranţăScaunele pentru copii
ISOFIX
Fixaţi scaunele pentru copii aprobate
ISOFIX pentru autovehicul în
ISOFIX ancorele de instalare.
Poziţiile de instalare a scaunului
pentru copii ISOFIX specifice
autovehiculului sunt marcate în tabel cu IL 3 69.
Pe locurile din spate se pot instala
maximum două ISOFIX scaune
pentru copii simultan, dar nu
alăturate.
Ancorele de instalare ISOFIX sunt
indicate prin logoul ISOFIX de pe spătarul scaunului.
Inelele de ancorare
superioare Autovehiculul are trei inele de fixare
pe partea din spate a spătarelor spate sau în zona din spatele tetierelor.
Inelele de ancorare Top-tether pentru
scaunul pentru copii sunt marcate cu
simbolul :.
Deschideţi clapeta inelului de
ancorare necesar, marcată cu
simbolul scaunului pentru copii.
În plus faţă de sistemul de fixare
ISOFIX, ataşaţi chinga de ancorare
Top-Tether de inelele de ancorare
Top-Tether . Chinga trebuie să treacă
printre cele două tije de ghidare ale
tetierei.
Poziţiile de instalare a scaunelor
pentru copii ISOFIX tip universal sunt
marcate în tabel cu IUF 3 69.

Depozitarea73DepozitareaCompartimentele de depozitare..73
Portbagajul ................................... 75 Sistemul portbagaj de acoperiş ...86
Instrucţiuni referitoare la
încărcare ...................................... 87Compartimentele de
depozitare9 Avertisment
Nu depozitaţi obiecte grele sau
ascuţite în compartimentele de
depozitare. În caz contrar, capacul
compartimentului de depozitare se poate deschide, iar ocupanţii
autovehiculului pot fi răniţi de
obiectele proiectate în cazul unui
eveniment de frânare bruscă, al
unei schimbări bruşte a direcţiei
sau al unui accident.
Torpedoul
Torpedoul are un suport pentru stilou, un suport pentru monede şi un
adaptor pentru cheie pentru blocarea
şuruburilor roţii.
Torpedoul trebuie să fie închis în
timpul deplasării.

74DepozitareaSuporturile pentru pahare
Suporturile de pahare se află în
consola centrală.
Suporturi pentru pahare suplimentare sunt amplasate în cotiera din spate.
Rabataţi în jos cotiera.
Depozitarea în partea din
faţă
O cutie pentru depozitare este
amplasată în spatele unui capac, sub comenzile pentru climatizare. Apăsaţi
capacul pentru a se deschide.
Un alt compartiment de depozitare
este amplasat lângă volan.

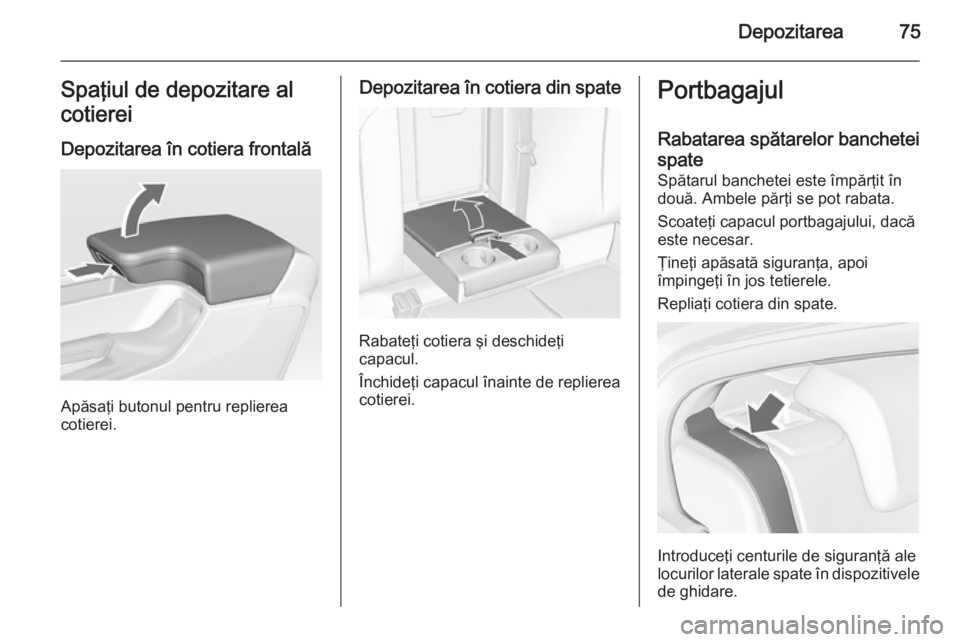

Depozitarea75Spaţiul de depozitare al
cotierei
Depozitarea în cotiera frontală
Apăsaţi butonul pentru replierea
cotierei.
Depozitarea în cotiera din spate
Rabateţi cotiera şi deschideţi
capacul.
Închideţi capacul înainte de replierea
cotierei.
Portbagajul
Rabatarea spătarelor banchetei
spate Spătarul banchetei este împărţit îndouă. Ambele părţi se pot rabata.
Scoateţi capacul portbagajului, dacă este necesar.
Ţineţi apăsată siguranţa, apoi
împingeţi în jos tetierele.
Repliaţi cotiera din spate.
Introduceţi centurile de siguranţă ale
locurilor laterale spate în dispozitivele de ghidare.

76Depozitarea
Trageţi maneta de deblocare de pe
una sau ambele părţi şi rabataţi
spătarele peste pernele scaunelor.
Pentru rabatare, ridicaţi spătarele şi
ghidaţi-le în poziţie verticală până
când ajung să se fixeze cu un declic.
Verificaţi ca centurile de siguranţă ale
locurilor laterale să fie introduse în
dispozitivele de ghidare
corespunzătoare.
Spătarele sunt angrenate numai când ambele marcaje roşii de pe laterale,
de lângă maneta de degajare nu mai
sunt vizibile.
9 Avertisment
Conduceţi autovehiculul numai
când spătarele sunt asigurate în poziţia blocată. În caz contrar,
există riscul rănirii ocupanţilor sau al deteriorării încărcăturii sau
autovehiculului în cazul unei
frânări bruşte sau al unei coliziuni.
Centura de siguranţă a scaunului
central se poate bloca atunci când
spătarul este rabatat prea rapid.
Pentru a debloca retractorul,
introduceţi-o sau scoateţi-o cu aprox. 20 mm şi apoi eliberaţi-o.
Deschiderea spaţiului de
trecere din spătarul central spate
Rabateţi cotiera din spate.

Depozitarea77
Trageţi de manetă şi deschideţi
capacul.
Adecvată pentru încărcarea
obiectelor lungi, înguste.
Verificaţi fixarea capacului după
rabatare.Capacul închis poate fi asigurat din
interiorul portbagajului. Rotiţi butonul
la 90°:
buton
orizontal=capacul este asigurat
din habitaclubuton
vertical=capac neasigurat
Depozitarea în portbagaj
În funcţie de echipare, sub copertina
portbagajului se află compartimente
de depozitare.
Copertina portbagajului
Nu puneţi obiecte pe capac.
Hatchback cu 5 portiere
Demontarea copertinei
Scoateţi din cârlig benzile de fixare
din hayon.

78Depozitarea
Trageţi capacul din ghidajele laterale.
Fixarea copertinei
Angrenaţi copertina în ghidajele
laterale şi depliaţi în jos. Ataşaţi
curele de reţinere de hayon.
Sports Tourer, Country Tourer
Închiderea copertinei
Trageţi copertina către spate utilizând mânerul până când se fixează în
opritor.
Deschiderea copertinei
Împingeţi în jos mânerul de la capătul
copertinei. Aceasta este retractată
automat.
Demontarea copertinei
Deschideţi copertina portbagajului.
Trageţi în sus maneta de deblocare
din dreapta şi menţineţi-o în poziţie. Ridicaţi mai întâi partea dreaptă acopertinei şi scoateţi-o din suporturi.
Copertina demontată poate fi
păstrată sub podeaua portbagajului
3 83.
Montarea copertinei
Introduceţi partea stângă a copertinei portbagajului în nişa din partea
stângă, ridicaţi în sus şi menţineţi în
