Pielęgnacja samochodu271Koła i opony
Stan opon i obręczy kół Na krawężniki należy najeżdżać
powoli i, w miarę możliwości, pod
kątem prostym. Najeżdżanie na ostre
krawężniki może doprowadzić do
uszkodzenia opon i obręczy kół.
Podczas parkowania należy uważać,
aby opony nie zostały dociśnięte do
krawężnika.
Regularnie sprawdzać stan kół. W przypadku stwierdzenia uszkodzenia
lub nadmiernego zużycia opon bądź
obręczy kół należy skorzystać z
pomocy warsztatu.
Opony zimowe Opony zimowe poprawiają
bezpieczeństwo jazdy, gdy
temperatura spadnie poniżej 7 °C,
dlatego powinno się je zakładać na
wszystkie koła.
Jeśli wymagają tego przepisy
obowiązujące w danym kraju, w polu
widzenia kierowcy należyprzytwierdzić naklejkę informującą o
maksymalnej dozwolonej prędkości
jazdy dla założonych opon.
Wszystkie rozmiary opon są
dozwolone jako opony zimowe
3 319.
5-drzwiowy hatchback, 4-drzwiowy
sedan, Sports tourer
Opony o rozmiarach 205/60 R 16 i
235/45 R 18 mogą być używane tylko
jako opony zimowe.
Oznakowanie opon
np. 215/60 R 16 95 H215=Szerokość opony w mm60=Wskaźnik profilu (stosunek
wysokości przekroju do
szerokości opony w %)R=Konstrukcja opony: radialnaRF=Typ: run-flat16=Średnica koła w calach95=Wskaźnik nośności opony,
np. wartość 95 odpowiada
nośności 690 kgH=Symbol prędkościSymbol prędkości:Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/h
Ciśnienie w oponach
Ciśnienie powietrza w oponach
należy sprawdzać przynajmniej co
14 dni oraz zawsze przed
wyruszeniem w dłuższą podróż.
Opony muszą być zimne. Nie należy
zapomnieć o sprawdzeniu ciśnienia w
kole zapasowym. Dotyczy to także
wersji samochodu z układem
monitorowania ciśnienia w oponach.
Odkręcić kapturek zaworu.

272Pielęgnacja samochodu
Ciśnienie w oponach 3 319.
Na naklejce z informacjami o
oponach i obciążeniu umieszczonej
na ramie lewych drzwi podany jest typ oryginalnych opon i zalecane
ciśnienie w oponach.
Wartości ciśnienia dotyczą opon
nierozgrzanych. Są one takie same
dla opon letnich i zimowych.
Ciśnienie powietrza w kole
zapasowym zawsze powinno
odpowiadać pełnemu obciążeniu
samochodu.
Ciśnienie powietrza zapewniające
ekonomiczne spalanie pozwala
maksymalnie obniżyć zużycie paliwa.
Niewłaściwe ciśnienie w ogumieniu
wpływa negatywnie na
bezpieczeństwo, zachowanie się
samochodu na drodze, komfort jazdy oraz zużycie paliwa i opon.
Ciśnienie powietrza w oponach jest
różne i zależy od wielu czynników. W celu uzyskania prawidłowego
ciśnienia w oponach należy
postępować zgodnie z poniższą
procedurą:
1. Zidentyfikować oś napędową i typ
nadwozia.
2. Ustalić kod identyfikacyjny silnika.
Dane techniczne silnika 3 305.
3. Zidentyfikować odpowiednią oponę.
Tabele z ciśnieniami powietrza w
oponach zawierają wszystkie
możliwe kombinacje opon 3 319.Typy opon zatwierdzone dla pojazdu
zamieszczono w dołączonym do
niego Świadectwie zgodności WE lub
w innych krajowych dokumentach
rejestracyjnych.
Kierowca jest odpowiedzialny za utrzymywanie prawidłowego
ciśnienia powietrza w oponach.9 Ostrzeżenie
Zbyt niskie ciśnienie może
prowadzić do nadmiernego
nagrzewania się opony i jej
wewnętrznego uszkodzenia
skutkującego odklejeniem się
bieżnika lub nawet rozerwaniem
opony przy dużych prędkościach
jazdy.
Jeśli w samochodzie z układem
monitorowania ciśnienia w oponach
wymagane jest zwiększenie lub
zmniejszenie ciśnienia, najpierw
należy wyłączyć zapłon. Po
skorygowaniu ciśnienia w oponach
włączyć zapłon i wybrać odpowiednie

Pielęgnacja samochodu273
ustawienie na stronie Obciążenie
opon na wyświetlaczu informacyjnym
kierowcy 3 118.
Układ monitorowania
ciśnienia w oponach Układ monitorowania ciśnienia w
oponach raz na minutę kontroluje
ciśnienie powietrza we wszystkich
czterech kołach po przekroczeniu
określonej prędkości jazdy.Przestroga
Układ monitorowania ciśnienia w
oponach ostrzega kierowcę tuż
przed wystąpieniem zbyt niskiego
ciśnienia powietrza i nie zastępuje regularnej obsługi opon przez
kierowcę.
Aby układ działał prawidłowo,
wszystkie koła muszą być
wyposażone w czujnik ciśnienia, a
ciśnienie we wszystkich oponach musi być zgodne z zaleceniami.
Uwaga
W krajach, w których przepisy
wymagają układu monitorowania
ciśnienia w oponach, używanie kół
bez czujników ciśnienia spowoduje
unieważnienie homologacji pojazdu.
Wybrać stronę Monitorowanie
ciśnienia w oponach w menu Info na
wyświetlaczu informacyjnym kierowcy 3 118
Na wyświetlaczu informacyjnym
kierowcy pojawia się komunikat
informujący o stanie układu oraz
ostrzeżenia dotyczące ciśnienia, przy czym na wizualizacji miga
odpowiednia opona.
Wykrycie niskiego ciśnienia w
oponach jest sygnalizowane przez
lampkę kontrolną w 3 115.
W przypadku zapalenia się lampki w
należy zatrzymać się jak najszybciej i napompować opony do zalecanego
ciśnienia 3 319.
Po napompowaniu opon może być
konieczne przejechanie pewnej
odległości w celu zaktualizowania
wartości ciśnienia w oponach na
wyświetlaczu informacyjnym
kierowcy. W tym czasie może zapalić
się lampka w.
Jeśli lampka w zapali się w niskiej
temperaturze i zgaśnie po
przejechaniu pewnej odległości,
może to świadczyć o obniżaniu się
ciśnienia powietrza w oponach.
Sprawdzić ciśnienie powietrza w
oponach.

274Pielęgnacja samochodu
Komunikaty pokazywane na
wyświetlaczu 3 129.
Przed regulacją ciśnienia w oponie
należy wyłączyć zapłon.
Montować wyłącznie koła
wyposażone w czujnik ciśnienia, gdyż
w przeciwnym razie ciśnienie w
oponach nie będzie wyświetlane i
przez cały czas będzie się świecić
lampka w.
Koło zapasowe i dojazdowe koło
zapasowe nie są wyposażone w
czujniki ciśnienia. Dla tych kół układ
monitorowania ciśnienia w oponach
jest wyłączony. Lampka kontrolna w
świeci. Układ pozostaje włączony dla pozostałych trzech kół.
Zastosowanie dostępnego w handlu
szczeliwa wypełniającego przebitą
oponę może wpłynąć negatywnie na
funkcjonowanie układu. Zaleca się
stosowanie rozwiązań
dopuszczonych przez producenta.
Sygnały emitowane przez
zewnętrzne urządzenia radiowe o
dużej mocy mogą zakłócać pracę
układu monitorowania ciśnienia w
oponach.Po każdej wymianie opon trzeba
wymontować i przeprowadzić serwis
czujników układu monitorowania
ciśnienia w oponach. W przypadku
czujników przykręcanych należy
wymienić rdzeń zaworu i pierścień
uszczelniający, a w przypadku
czujników przypinanych należy
wymienić kompletny zawór.
Stan obciążenia samochodu Dostosować ciśnienie powietrza w
oponach do obciążenia zgodnie z
wartościami podanymi na naklejce z
informacjami o oponach lub w tabeli
wartości ciśnienia w oponach 3 319,
a następnie wybrać odpowiednie ustawienie na stronie Obciążenie
opon w menu Ustawienia na
wyświetlaczu informacyjnym
kierowcy 3 118.
Wybrać pozycję:
■ Lekka dla ciśnienia komfortowego i
maksymalnie 3 osób w
samochodzie
■ Eco dla ciśnienia ekonomicznego i
maksymalnie 3 osób w
samochodzie
■ Maks. w przypadku pełnego
obciążenia samochodu
Funkcja automatycznej kalibracji Po zmianie kół samochód powinien
pozostać na postoju przez około
20 minut, aby układ zaczął
prawidłowo reagować na nowe dane.

Pielęgnacja samochodu275
Podczas jazdy proces kalibracji trwa
do 10 minut, jeśli prędkość jazdy
przekracza 20 km/h. W takim
przypadku może pojawić się $ i
mogą zmieniać się wartości ciśnień na wyświetlaczu informacyjnym
kierowcy.
Jeśli podczas procesu kalibracji
występuje problem, na wyświetlaczu informacyjnym kierowcy wyświetlony
zostanie komunikat ostrzegawczy.
Zależność od temperatury Ciśnienie powietrza w oponie zależy
od jej temperatury. Podczas jazdy
temperatura opon i ciśnienie w
oponach zwiększają się.
Wartości ciśnienia opon pokazywane
na wyświetlaczu informacyjnym
kierowcy są ciśnieniami bieżącymi. Z
tego względu ciśnienia powinno się
sprawdzać, gdy opony są zimne.
Głębokość bieżnika
Głębokość bieżnika należy
sprawdzać regularnie.Ze względów bezpieczeństwa opony
powinny zostać wymienione na nowe, gdy głębokość bieżnika zmniejszy się
do 2–3 mm (4 mm w przypadku opon
zimowych).
Ze względów bezpieczeństwa zaleca
się, aby głębokość bieżnika opon na
jednej osi nie różniła się o więcej niż
2 mm.
Minimalna głębokość bieżnika
dopuszczalna przez przepisy
(1,6 mm) zostaje osiągnięta, gdy
wysokość bieżnika zrówna się z
jednym ze wskaźników zużycia
opony (TWI). Ich umiejscowienie
wskazują oznaczenia na boku opony.
Jeśli opony przednie zużywają się
bardziej niż tylne, należy je co pewien czas zamienić miejscami. Upewnić
się, że kierunek obracania kół
pozostaje taki sam (bieżnik
kierunkowy).
Opony starzeją się nawet gdy nie są używane. Dlatego zaleca się
wymieniać je co 6 lat.
Zmiana rozmiaru opony i
koła Jeśli na obręcze kół zostanązałożone opony o rozmiarze innym
niż w przypadku opon montowanych
fabrycznie, może zajść konieczność
przeprogramowania
prędkościomierza elektronicznego,
zmiany standardowych ciśnień i
dokonania kilku innych modyfikacji
samochodu.
Po założeniu opon o innym rozmiarze
należy także zastąpić naklejkę
zawierającą wartości ciśnienia
odpowiednią inną nalepką.

276Pielęgnacja samochodu9Ostrzeżenie
Zamontowanie nieodpowiednich
opon i obręczy kół może być
przyczyną wypadku, jak również
unieważnienia homologacji typu
pojazdu.
Osłony ozdobne
Należy używać osłon ozdobnych i
opon dopuszczonych do użytku przez
producenta i spełniających wszystkie
wymagania dotyczące konkretnej
kombinacji obręczy kół i opon.
W przypadku używania osłon
ozdobnych i opon niezatwierdzonych
przez producenta, opony nie mogą
mieć pogrubionych krawędzi
ochronnych.
Osłony ozdobne kół nie mogą
pogarszać skuteczności chłodzenia
hamulców.
9 Ostrzeżenie
Używanie nieodpowiednich osłon
ozdobnych i opon może prowadzić do nagłego spadku ciśnienia w
oponie i wypadku.
Osłony kół
Opony o rozmiarze 245/35 R20
wymagają nietypowych osłon kół.
Aby zdjąć osłonę ze zdjętego koła, w
pierwszej kolejności odczepić kolejno
ramiona. Następnie nacisnąć osłonę
od tyłu w środkowej części i zdjąć.
W celu założenia najpierw
wyregulować położenie osłony tak, by występ ustalający pasował do
odpowiedniego wgłębienia.
Łańcuchy na koła
Łańcuchy można zakładać tylko na
koła przednie.
Dopuszczalne jest stosowanie
łańcuchów o drobnych ogniwach, które łącznie z zamknięciem nie
odstają więcej niż 10 mm ponad
bieżnik i po bokach opony, od strony
wewnętrznej.
9 Ostrzeżenie
Uszkodzenie łańcuchów może
doprowadzić do rozerwania
opony.

Pielęgnacja samochodu277
5-drzwiowy hatchback, 4-drzwiowy
sedan, Sports tourer
Łańcuchy wolno zakładać wyłącznie
na opony o rozmiarze 205/60 R 16,
215/60 R 16, 225/55 R 17,
225/45 R 18, 225/50 R 17 oraz
235/45 R 18.
Country Tourer
Łańcuchy można zakładać tylko na
opony o rozmiarze 235/45 R 18.
Dojazdowe koło zapasowe
Zabronione jest zakładanie
łańcuchów na dojazdowe koło
zapasowe.

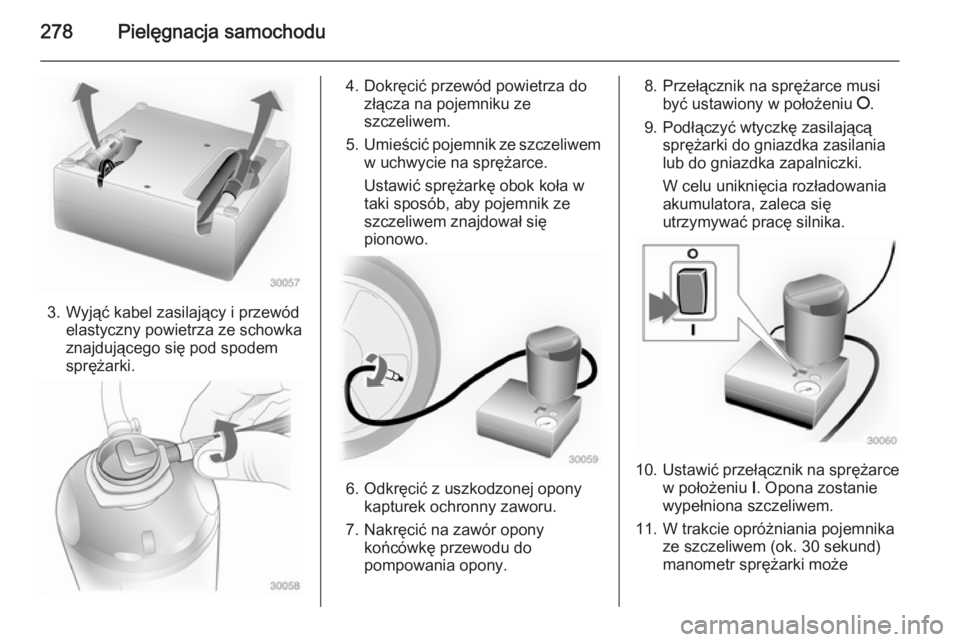

Zestaw do naprawy opon Drobne uszkodzenia bieżnika można
naprawić za pomocą zestawu do
naprawy opon.
Nie usuwać ciał obcych z opon.
Przy użyciu zestawu do naprawy
opon nie można naprawiać
uszkodzeń o wielkości powyżej
4 mm ani uszkodzeń boku opony.9 Ostrzeżenie
Nie przekraczać prędkości
80 km/h.
Nie używać naprawionej opony
przez dłuższy czas.
Sterowność i właściwości jezdne
samochodu mogą ulec
pogorszeniu.
Postępowanie w przypadku przebicia
opony:
Zaciągnąć hamulec postojowy i
wybrać 1. lub wsteczny bieg albo
ustawić dźwignię zmiany biegów w
położeniu P.
Zestaw do naprawy opon znajduje się
w schowku pod podłogą przestrzeni
bagażowej.
1. Wyjąć zestaw do naprawy opon ze schowka.
2. Wyjąć sprężarkę.

278Pielęgnacja samochodu
3. Wyjąć kabel zasilający i przewódelastyczny powietrza ze schowka
znajdującego się pod spodem
sprężarki.
4. Dokręcić przewód powietrza do złącza na pojemniku zeszczeliwem.
5. Umieścić pojemnik ze szczeliwem
w uchwycie na sprężarce.
Ustawić sprężarkę obok koła w
taki sposób, aby pojemnik ze
szczeliwem znajdował się
pionowo.
6. Odkręcić z uszkodzonej opony kapturek ochronny zaworu.
7. Nakręcić na zawór opony końcówkę przewodu do
pompowania opony.
8. Przełącznik na sprężarce musi być ustawiony w położeniu J.
9. Podłączyć wtyczkę zasilającą sprężarki do gniazdka zasilania
lub do gniazdka zapalniczki.
W celu uniknięcia rozładowania
akumulatora, zaleca się
utrzymywać pracę silnika.
10. Ustawić przełącznik na sprężarce
w położeniu I. Opona zostanie
wypełniona szczeliwem.
11. W trakcie opróżniania pojemnika ze szczeliwem (ok. 30 sekund)
manometr sprężarki może
