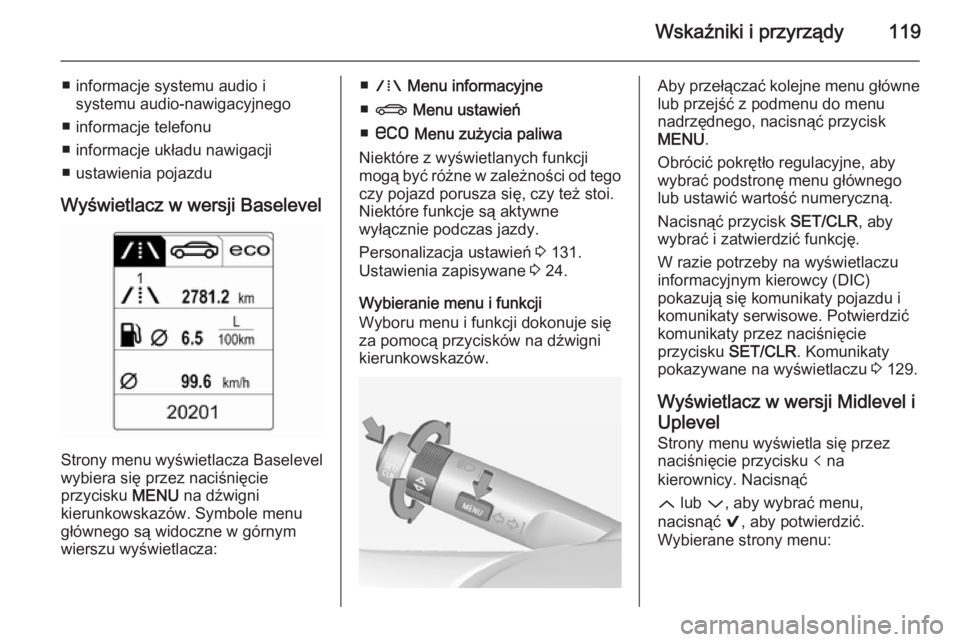

Wskaźniki i przyrządy119
■ informacje systemu audio isystemu audio-nawigacyjnego
■ informacje telefonu
■ informacje układu nawigacji
■ ustawienia pojazdu
Wyświetlacz w wersji Baselevel
Strony menu wyświetlacza Baselevel
wybiera się przez naciśnięcie
przycisku MENU na dźwigni
kierunkowskazów. Symbole menu
głównego są widoczne w górnym
wierszu wyświetlacza:
■ W Menu informacyjne
■ X Menu ustawień
■ s Menu zużycia paliwa
Niektóre z wyświetlanych funkcji
mogą być różne w zależności od tego czy pojazd porusza się, czy też stoi.
Niektóre funkcje są aktywne
wyłącznie podczas jazdy.
Personalizacja ustawień 3 131.
Ustawienia zapisywane 3 24.
Wybieranie menu i funkcji
Wyboru menu i funkcji dokonuje się
za pomocą przycisków na dźwigni
kierunkowskazów.Aby przełączać kolejne menu główne lub przejść z podmenu do menu
nadrzędnego, nacisnąć przycisk
MENU .
Obrócić pokrętło regulacyjne, aby
wybrać podstronę menu głównego lub ustawić wartość numeryczną.
Nacisnąć przycisk SET/CLR, aby
wybrać i zatwierdzić funkcję.
W razie potrzeby na wyświetlaczu
informacyjnym kierowcy (DIC)
pokazują się komunikaty pojazdu i
komunikaty serwisowe. Potwierdzić
komunikaty przez naciśnięcie
przycisku SET/CLR. Komunikaty
pokazywane na wyświetlaczu 3 129.
Wyświetlacz w wersji Midlevel i Uplevel
Strony menu wyświetla się przez
naciśnięcie przycisku p na
kierownicy. Nacisnąć
Q lub P, aby wybrać menu,
nacisnąć 9, aby potwierdzić.
Wybierane strony menu:

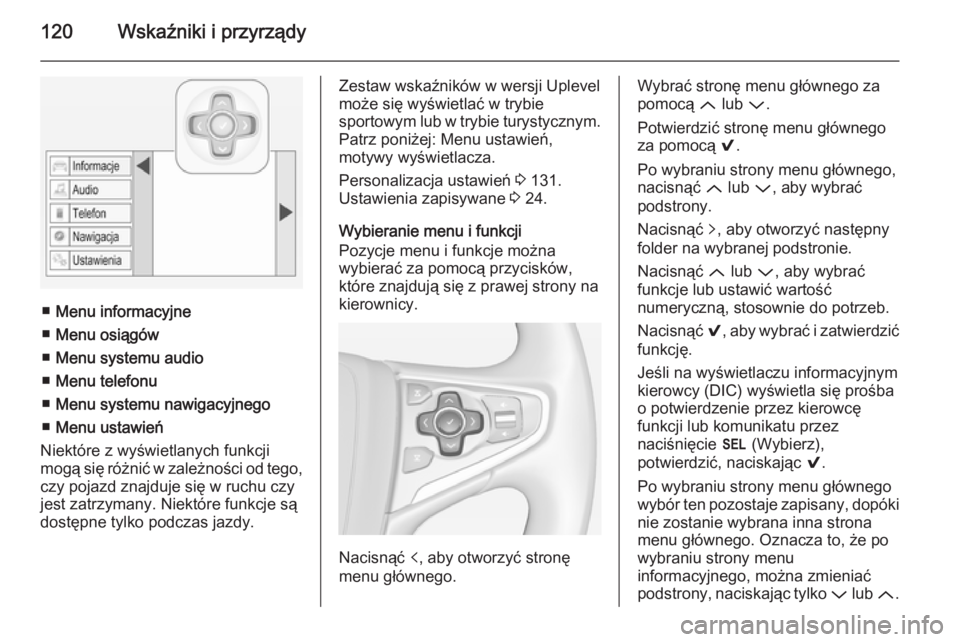

120Wskaźniki i przyrządy
■Menu informacyjne
■ Menu osiągów
■ Menu systemu audio
■ Menu telefonu
■ Menu systemu nawigacyjnego
■ Menu ustawień
Niektóre z wyświetlanych funkcji
mogą się różnić w zależności od tego, czy pojazd znajduje się w ruchu czy
jest zatrzymany. Niektóre funkcje są
dostępne tylko podczas jazdy.
Zestaw wskaźników w wersji Uplevel
może się wyświetlać w trybie
sportowym lub w trybie turystycznym. Patrz poniżej: Menu ustawień,
motywy wyświetlacza.
Personalizacja ustawień 3 131.
Ustawienia zapisywane 3 24.
Wybieranie menu i funkcji
Pozycje menu i funkcje można
wybierać za pomocą przycisków,
które znajdują się z prawej strony na
kierownicy.
Nacisnąć p, aby otworzyć stronę
menu głównego.
Wybrać stronę menu głównego za
pomocą Q lub P.
Potwierdzić stronę menu głównego za pomocą 9.
Po wybraniu strony menu głównego,
nacisnąć Q lub P, aby wybrać
podstrony.
Nacisnąć q, aby otworzyć następny
folder na wybranej podstronie.
Nacisnąć Q lub P, aby wybrać
funkcje lub ustawić wartość
numeryczną, stosownie do potrzeb.
Nacisnąć 9, aby wybrać i zatwierdzić
funkcję.
Jeśli na wyświetlaczu informacyjnym
kierowcy (DIC) wyświetla się prośba o potwierdzenie przez kierowcę
funkcji lub komunikatu przez
naciśnięcie H (Wybierz),
potwierdzić, naciskając 9.
Po wybraniu strony menu głównego
wybór ten pozostaje zapisany, dopóki
nie zostanie wybrana inna strona
menu głównego. Oznacza to, że po
wybraniu strony menu
informacyjnego, można zmieniać
podstrony, naciskając tylko P lub Q.

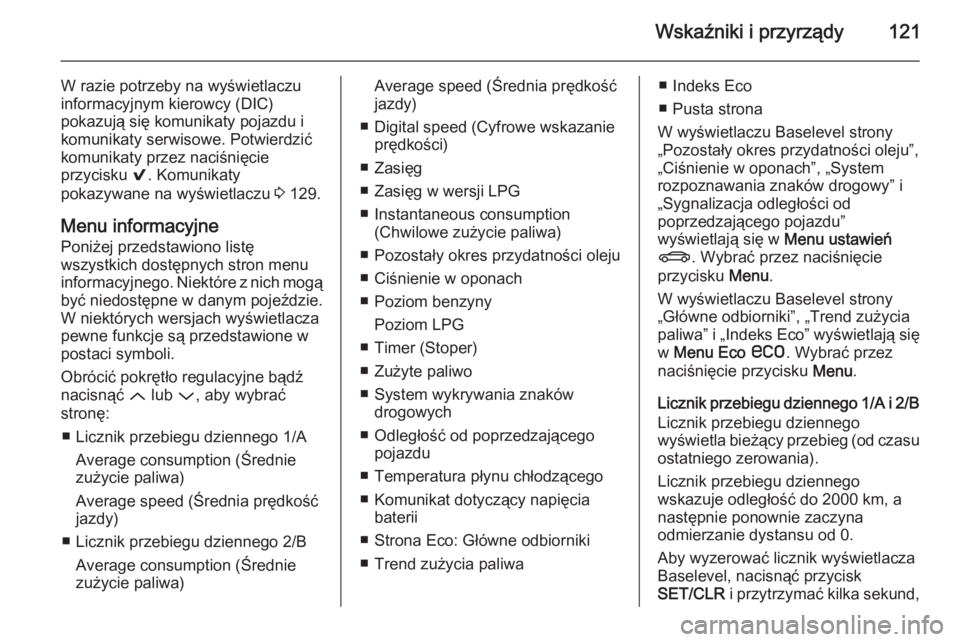

Wskaźniki i przyrządy121
W razie potrzeby na wyświetlaczu
informacyjnym kierowcy (DIC)
pokazują się komunikaty pojazdu i
komunikaty serwisowe. Potwierdzić
komunikaty przez naciśnięcie
przycisku 9. Komunikaty
pokazywane na wyświetlaczu 3 129.
Menu informacyjne
Poniżej przedstawiono listę
wszystkich dostępnych stron menu informacyjnego. Niektóre z nich mogą
być niedostępne w danym pojeździe.
W niektórych wersjach wyświetlacza
pewne funkcje są przedstawione w
postaci symboli.
Obrócić pokrętło regulacyjne bądź
nacisnąć Q lub P, aby wybrać
stronę:
■ Licznik przebiegu dziennego 1/A Average consumption (Średnie
zużycie paliwa)
Average speed (Średnia prędkość
jazdy)
■ Licznik przebiegu dziennego 2/B Average consumption (Średnie
zużycie paliwa)Average speed (Średnia prędkość
jazdy)
■ Digital speed (Cyfrowe wskazanie prędkości)
■ Zasięg
■ Zasięg w wersji LPG
■ Instantaneous consumption (Chwilowe zużycie paliwa)
■ Pozostały okres przydatności oleju
■ Ciśnienie w oponach
■ Poziom benzyny Poziom LPG
■ Timer (Stoper)
■ Zużyte paliwo
■ System wykrywania znaków drogowych
■ Odległość od poprzedzającego pojazdu
■ Temperatura płynu chłodzącego
■ Komunikat dotyczący napięcia baterii
■ Strona Eco: Główne odbiorniki
■ Trend zużycia paliwa■ Indeks Eco
■ Pusta strona
W wyświetlaczu Baselevel strony „Pozostały okres przydatności oleju”,
„Ciśnienie w oponach”, „System
rozpoznawania znaków drogowy” i
„Sygnalizacja odległości od
poprzedzającego pojazdu”
wyświetlają się w Menu ustawień
X . Wybrać przez naciśnięcie
przycisku Menu.
W wyświetlaczu Baselevel strony
„Główne odbiorniki”, „Trend zużycia
paliwa” i „Indeks Eco” wyświetlają się
w Menu Eco s . Wybrać przez
naciśnięcie przycisku Menu.
Licznik przebiegu dziennego 1/A i 2/B Licznik przebiegu dziennego
wyświetla bieżący przebieg (od czasu
ostatniego zerowania).
Licznik przebiegu dziennego
wskazuje odległość do 2000 km, a
następnie ponownie zaczyna
odmierzanie dystansu od 0.
Aby wyzerować licznik wyświetlacza
Baselevel, nacisnąć przycisk
SET/CLR i przytrzymać kilka sekund,

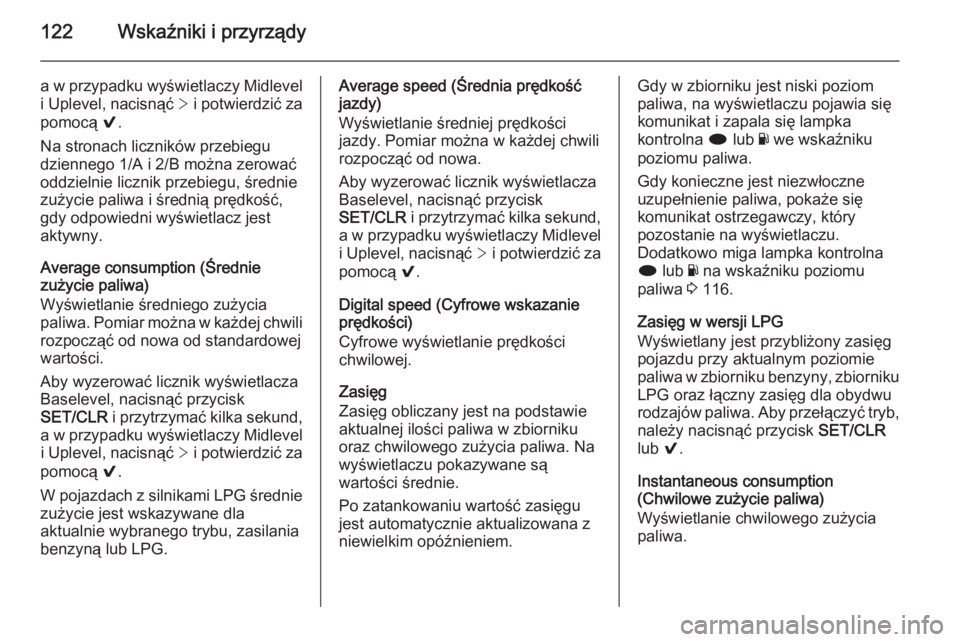

122Wskaźniki i przyrządy
a w przypadku wyświetlaczy Midlevel
i Uplevel, nacisnąć > i potwierdzić za
pomocą 9.
Na stronach liczników przebiegu dziennego 1/A i 2/B można zerować
oddzielnie licznik przebiegu, średnie
zużycie paliwa i średnią prędkość, gdy odpowiedni wyświetlacz jestaktywny.
Average consumption (Średnie
zużycie paliwa)
Wyświetlanie średniego zużycia
paliwa. Pomiar można w każdej chwili
rozpocząć od nowa od standardowej
wartości.
Aby wyzerować licznik wyświetlacza Baselevel, nacisnąć przycisk
SET/CLR i przytrzymać kilka sekund,
a w przypadku wyświetlaczy Midlevel i Uplevel, nacisnąć > i potwierdzić za
pomocą 9.
W pojazdach z silnikami LPG średnie zużycie jest wskazywane dla
aktualnie wybranego trybu, zasilania
benzyną lub LPG.Average speed (Średnia prędkość
jazdy)
Wyświetlanie średniej prędkości
jazdy. Pomiar można w każdej chwili
rozpocząć od nowa.
Aby wyzerować licznik wyświetlacza
Baselevel, nacisnąć przycisk
SET/CLR i przytrzymać kilka sekund,
a w przypadku wyświetlaczy Midlevel
i Uplevel, nacisnąć > i potwierdzić za
pomocą 9.
Digital speed (Cyfrowe wskazanie
prędkości)
Cyfrowe wyświetlanie prędkości
chwilowej.
Zasięg
Zasięg obliczany jest na podstawie aktualnej ilości paliwa w zbiorniku
oraz chwilowego zużycia paliwa. Na
wyświetlaczu pokazywane są
wartości średnie.
Po zatankowaniu wartość zasięgu
jest automatycznie aktualizowana z
niewielkim opóźnieniem.Gdy w zbiorniku jest niski poziom
paliwa, na wyświetlaczu pojawia się komunikat i zapala się lampka
kontrolna i lub Y we wskaźniku
poziomu paliwa.
Gdy konieczne jest niezwłoczne
uzupełnienie paliwa, pokaże się
komunikat ostrzegawczy, który
pozostanie na wyświetlaczu.
Dodatkowo miga lampka kontrolna
i lub Y na wskaźniku poziomu
paliwa 3 116.
Zasięg w wersji LPG
Wyświetlany jest przybliżony zasięg
pojazdu przy aktualnym poziomie
paliwa w zbiorniku benzyny, zbiorniku LPG oraz łączny zasięg dla obydwu
rodzajów paliwa. Aby przełączyć tryb,
należy nacisnąć przycisk SET/CLR
lub 9.
Instantaneous consumption
(Chwilowe zużycie paliwa)
Wyświetlanie chwilowego zużycia
paliwa.

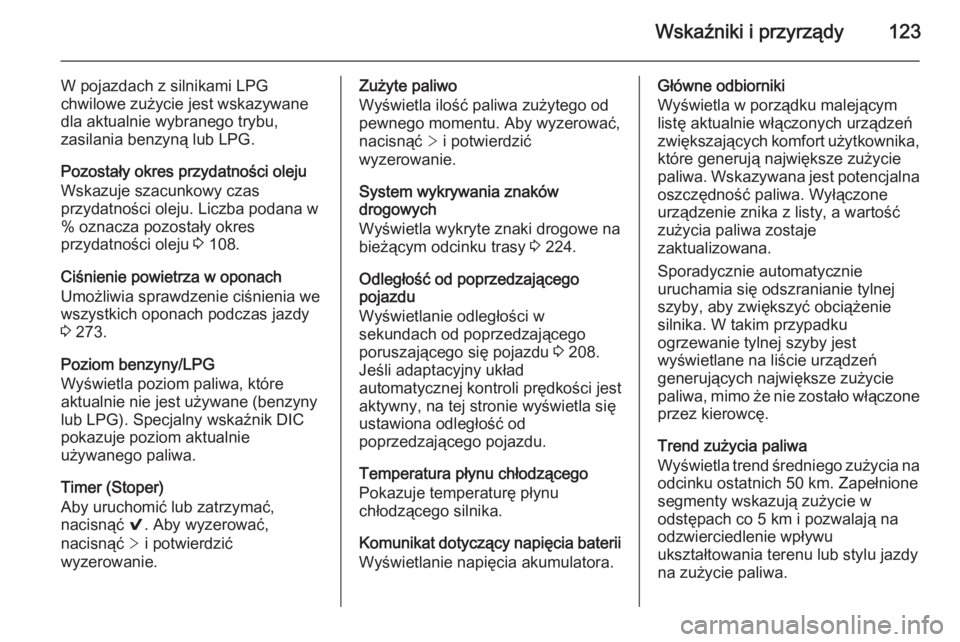

Wskaźniki i przyrządy123
W pojazdach z silnikami LPG
chwilowe zużycie jest wskazywane
dla aktualnie wybranego trybu,
zasilania benzyną lub LPG.
Pozostały okres przydatności oleju
Wskazuje szacunkowy czas
przydatności oleju. Liczba podana w
% oznacza pozostały okres
przydatności oleju 3 108.
Ciśnienie powietrza w oponach
Umożliwia sprawdzenie ciśnienia we
wszystkich oponach podczas jazdy
3 273.
Poziom benzyny/LPG
Wyświetla poziom paliwa, które
aktualnie nie jest używane (benzyny
lub LPG). Specjalny wskaźnik DIC
pokazuje poziom aktualnie
używanego paliwa.
Timer (Stoper)
Aby uruchomić lub zatrzymać,
nacisnąć 9. Aby wyzerować,
nacisnąć > i potwierdzić
wyzerowanie.Zużyte paliwo
Wyświetla ilość paliwa zużytego od
pewnego momentu. Aby wyzerować,
nacisnąć > i potwierdzić
wyzerowanie.
System wykrywania znaków
drogowych
Wyświetla wykryte znaki drogowe na
bieżącym odcinku trasy 3 224.
Odległość od poprzedzającego
pojazdu
Wyświetlanie odległości w
sekundach od poprzedzającego
poruszającego się pojazdu 3 208.
Jeśli adaptacyjny układ
automatycznej kontroli prędkości jest
aktywny, na tej stronie wyświetla się
ustawiona odległość od
poprzedzającego pojazdu.
Temperatura płynu chłodzącego
Pokazuje temperaturę płynu
chłodzącego silnika.
Komunikat dotyczący napięcia baterii
Wyświetlanie napięcia akumulatora.Główne odbiorniki
Wyświetla w porządku malejącym
listę aktualnie włączonych urządzeń
zwiększających komfort użytkownika, które generują największe zużycie
paliwa. Wskazywana jest potencjalna
oszczędność paliwa. Wyłączone
urządzenie znika z listy, a wartość zużycia paliwa zostaje
zaktualizowana.
Sporadycznie automatycznie
uruchamia się odszranianie tylnej
szyby, aby zwiększyć obciążenie
silnika. W takim przypadku
ogrzewanie tylnej szyby jest
wyświetlane na liście urządzeń
generujących największe zużycie
paliwa, mimo że nie zostało włączone
przez kierowcę.
Trend zużycia paliwa
Wyświetla trend średniego zużycia na
odcinku ostatnich 50 km. Zapełnione segmenty wskazują zużycie w
odstępach co 5 km i pozwalają na
odzwierciedlenie wpływu
ukształtowania terenu lub stylu jazdy
na zużycie paliwa.

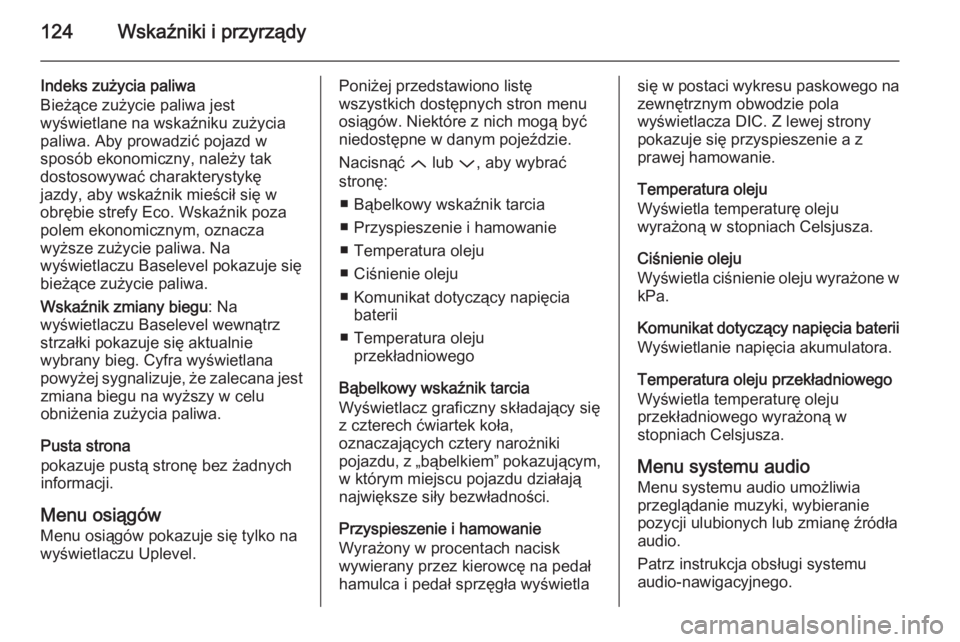

124Wskaźniki i przyrządy
Indeks zużycia paliwa
Bieżące zużycie paliwa jest
wyświetlane na wskaźniku zużycia
paliwa. Aby prowadzić pojazd w
sposób ekonomiczny, należy tak
dostosowywać charakterystykę
jazdy, aby wskaźnik mieścił się w
obrębie strefy Eco. Wskaźnik poza
polem ekonomicznym, oznacza
wyższe zużycie paliwa. Na
wyświetlaczu Baselevel pokazuje się
bieżące zużycie paliwa.
Wskaźnik zmiany biegu : Na
wyświetlaczu Baselevel wewnątrz
strzałki pokazuje się aktualnie
wybrany bieg. Cyfra wyświetlana
powyżej sygnalizuje, że zalecana jest zmiana biegu na wyższy w celu
obniżenia zużycia paliwa.
Pusta strona
pokazuje pustą stronę bez żadnych
informacji.
Menu osiągów Menu osiągów pokazuje się tylko na
wyświetlaczu Uplevel.Poniżej przedstawiono listę
wszystkich dostępnych stron menu osiągów. Niektóre z nich mogą być
niedostępne w danym pojeździe.
Nacisnąć Q lub P, aby wybrać
stronę:
■ Bąbelkowy wskaźnik tarcia
■ Przyspieszenie i hamowanie
■ Temperatura oleju
■ Ciśnienie oleju
■ Komunikat dotyczący napięcia baterii
■ Temperatura oleju przekładniowego
Bąbelkowy wskaźnik tarcia
Wyświetlacz graficzny składający się
z czterech ćwiartek koła,
oznaczających cztery narożniki
pojazdu, z „bąbelkiem” pokazującym,
w którym miejscu pojazdu działają
największe siły bezwładności.
Przyspieszenie i hamowanie
Wyrażony w procentach nacisk
wywierany przez kierowcę na pedał
hamulca i pedał sprzęgła wyświetlasię w postaci wykresu paskowego na
zewnętrznym obwodzie pola
wyświetlacza DIC. Z lewej strony
pokazuje się przyspieszenie a z
prawej hamowanie.
Temperatura oleju
Wyświetla temperaturę oleju
wyrażoną w stopniach Celsjusza.
Ciśnienie oleju
Wyświetla ciśnienie oleju wyrażone w kPa.
Komunikat dotyczący napięcia baterii
Wyświetlanie napięcia akumulatora.
Temperatura oleju przekładniowego
Wyświetla temperaturę oleju
przekładniowego wyrażoną w
stopniach Celsjusza.
Menu systemu audio Menu systemu audio umożliwia
przeglądanie muzyki, wybieranie
pozycji ulubionych lub zmianę źródła
audio.
Patrz instrukcja obsługi systemu
audio-nawigacyjnego.

Wskaźniki i przyrządy125
Menu telefonuMenu telefonu umożliwia
zarządzanie połączeniami
telefonicznymi i ich wykonywanie,
przewijanie kontaktów i obsługę
systemu głośnomówiącego.
Patrz instrukcja obsługi systemu
audio-nawigacyjnego.
Menu systemu nawigacyjnego
Menu systemu nawigacyjnego
umożliwia prowadzenie po trasie.
Patrz instrukcja obsługi systemu
audio-nawigacyjnego.
Menu ustawień
Poniżej przedstawiono listę
wszystkich dostępnych stron menu
ustawień. Niektóre z nich mogą być
niedostępne w danym pojeździe. W
niektórych wersjach wyświetlacza
pewne funkcje są przedstawione w
postaci symboli.
Obrócić pokrętło regulacyjne bądź
nacisnąć Q lub P, aby wybrać
stronę i postępować zgodnie z
instrukcjami podanymi w podmenu:■ Jednostki
■ Motywy wyświetlacza
■ Strony informacyjne
■ Ostrzeżenie o nadmiernej prędkości
■ Obciążenie opon
■ Informacje o oprogramowaniu
Jednostki
Przy wyświetlonej stronie jednostek
nacisnąć >. Wybrać jednostki
brytyjskie lub metryczne, naciskając
9 .
Motywy wyświetlacza
Przy wyświetlonej stronie kompozycji
wyświetlacza nacisnąć >. Wybrać
tryb sportowy lub turystyczny,
naciskając 9. Tryb sportowy zawiera
więcej informacji o pojeździe a tryb
turystyczny zawiera więcej informacji
o mediach.
To ustawienie jest dostępne tylko na wyświetlaczu Uplevel.Strony informacyjne
Przy wyświetlonych stronach
informacyjnych nacisnąć >.
Wyświetla się lista wszystkich pozycji w menu informacyjnym. Wybrać
funkcje, które mają się wyświetlać na
stronie informacji, naciskając 9.
Wybrane strony są zaznaczone
symbolem 9 w polu wyboru. Pola
wyboru funkcji niewyświetlanych są
puste. Patrz Menu informacyjne
powyżej.
Ostrzeżenie o nadmiernej prędkości
Strona ostrzeżenia o nadmiernej
prędkości umożliwia ustawienie
prędkości maksymalnej, której nie
można przekraczać.
Aby ustawić ostrzeżenie o
nadmiernej prędkości, nacisnąć >
przy wyświetlonej stronie. Nacisnąć
Q lub P, aby ustawić wartość.
Nacisnąć 9, aby ustawić prędkość.
Po ustawieniu prędkości funkcję tę
można wyłączyć, naciskając 9, gdy
jest wyświetlona strona. Jeśli
wybrane ograniczenie prędkości

126Wskaźniki i przyrządy
zostanie przekroczone, pojawi sięokienko z ostrzeżeniem i włączy się
sygnał dźwiękowy.
Obciążenie opon
Strona obciążenia opon służy do
wybierania kategorii ciśnienia w
oponie zgodnie z bieżącym
ciśnieniem w oponie. Przy
wyświetlonej stronie nacisnąć >
3 273.
Wybrać pozycję: ■ Lekka dla ciśnienia komfortowego i
maksymalnie 3 osób w
samochodzie
■ Eco dla ciśnienia ekonomicznego i
maksymalnie 3 osób w
samochodzie
■ Maks. w przypadku pełnego
obciążenia samochodu
przez naciśnięcie 9.
Informacje o oprogramowaniu
Wyświetla informacje o
oprogramowaniu typu open source.Tryb parkingowy
Dla niektórych kierowców pewne
funkcje wyświetlacza informacyjnego
kierowcy i kolorowego wyświetlacza
informacyjnego mogą być
ograniczone.
Aktywację lub dezaktywację trybu parkingowego można ustawić w
menu podrzędnym Ustawienia menu
personalizacji ustawień.
Kolorowy wyświetlacz informacyjny
3 126.
Personalizacja ustawień 3 131.
Więcej informacji można znaleźć w
instrukcji obsługi systemu audio- nawigacyjnego.
Kolorowy wyświetlacz
informacyjny
(Colour-Info-Display)
Kolorowy wyświetlacz informacyjny znajduje się na desce rozdzielczej
przy zestawie wskaźników.W zależności od konfiguracji, pojazd
może być wyposażony w
■ Kolorowy wyświetlacz o przekątnej
4,2''
LUB
■ Kolorowy wyświetlacz o przekątnej
8'' z funkcją ekranu dotykowego i
panelu dotykowego
Wyświetlacze informacyjne
wskazują:
■ czas 3 96
■ temperatura zewnętrzna 3 96
■ data 3 96
■ dane systemu Infotainment, patrz opis systemu Infotainment
zamieszczony w oddzielnej
instrukcji obsługi
■ nawigacja, patrz opis systemu Infotainment zamieszczony w
oddzielnej instrukcji obsługi
■ komunikaty systemowe
■ komunikaty dotyczące pojazdu 3 129
■ ustawienia personalizacji pojazdu 3 131
