Nega vozila247
3. Odvojiti sijalično gnezdo odkućišta pritiskajući obe
sigurnosne ušice.
4. Otkačiti priključni konektor od sijaličnog gnezda pritiskajući
sigurnosnu ušicu.
5. Izvaditi i zameniti sijalično gnezdo
sa sijalicom.
6. Umetnuti sijalično gnezdo u kućište i prikačiti priključni
konektor.
7. Postaviti sklop svetla u branik i fiksirati ga pomoću oba zavrtnja.
8. Postaviti oba poklopca.
Hečbek sa 5 vrata, nočbek sa 4 vrata, Sports Tourer sa Sport/GSI prednjim
branikom
Sijalice su mnogo više pristupačnije
sa donje strane vozila.
1. Otkačiti opruge i saviti ih unazad.
2. Izvući sijalično gnezdo sa sijalicom iz kućišta.
3. Odvojiti sijalično gnezdo odkonektora pritiskajući
osiguravajuću ušicu.
4. Izvaditi i zameniti sijalično gnezdo
sa sijalicom.
5. Vratiti priključni konektor.
6. Umetnuti sijalično gnezdo u kućište.
7. Saviti oprugu prema napred i zabraviti.

248Nega vozila
Hečbek sa 3 vrata
1. Okrenuti poklopac (1) suprotnokretanju kazaljke na satu i izvaditi.
2. Zaokrenuti sijalično gnezdosuprotno kretanju kazaljki na satu
kako bi se odvojilo i povući ga iz
kućišta.
3. Izvaditi sijalicu iz gnezda okrećući
je suprotno kretanju kazaljke na
satu.
4. Zameniti i staviti novu sijalicu u gnezdo okrećući je u pravcu
kretanja kazaljki na satu.
5. Umetnuti sijalično gnezdo u kućište i okrenuti ga u pravcu
kretanja kazaljki na časovniku.
6. Postaviti poklopac i okrenuti u pravcu kretanja kazaljki na satu.
Zadnja svetla
Hečbek sa 5 vrata
1. Osloboditi poklopac na odgovarajućoj strani i ukloniti ga.

Nega vozila249
2. Odvrnuti rukom dve plastičnematice sa unutrašnje strane.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.
4. Otkačiti kabl iz držača.
5. Odvojiti električni konektor sa nosača sijalice.
6. Odvrnuti tri zavrtnja odvijačem i izvaditi nosač sijalica iz sklopa
svetla.
7. Ukloniti i zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo ( 1)
Svetlo kočnice ( 2)
Svetlo pokazivača pravca ( 3)
8. Umetnuti nosač sijalice u sklop zadnjeg svetla i zavrnuti na svoje
mesto. Prikopčati električni
konektor i pritisnuti kabl u držač.
Montirati sklop svetla sa
sigurnosnim osovinicama u
udubljenje na karoseriji
automobila i pritegnuti sigurnosnu
navrtku iz prtljažnog prostora.

250Nega vozila
Zatvoriti i zabraviti poklopac.
Sklop svetla u vratima prtljažnika
1. Otvoriti vrata prtljažnika i skinuti poklopac i oba poklopca sa slepih
otvora na odgovarajućoj strani.
2. Odvrnuti i izvaditi tri zavrtnja.
3. Izvaditi sklop svetla. Voditi računa
da vod kabla ostane u svom
položaju.
4. Pritisnuti osiguravajuću spojku i izvaditi nosač sijalice iz sklopa
svetla.
5. Ukloniti i zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo ( 1)
Zadnje svetlo za maglu/svetlo za
vožnju unazad ( 2), u zavisnosti od
strane.
6. Umetnuti nosač sijalice u sklop zadnjeg svetla. Montirati sklop
svetla na vrata prtljažnika i
pritegnuti zavrtnje iznutra.
Pričvrstiti sve poklopce.
Nočbek sa 4 vrata

Nega vozila251

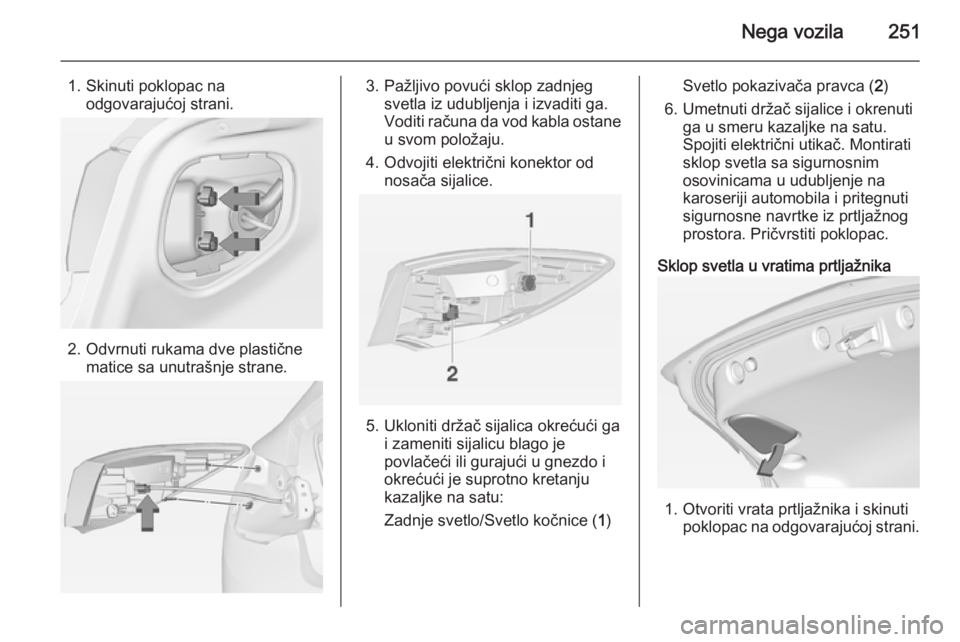

1. Skinuti poklopac naodgovarajućoj strani.
2. Odvrnuti rukama dve plastične matice sa unutrašnje strane.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.
4. Odvojiti električni konektor od nosača sijalice.
5. Ukloniti držač sijalica okrećući ga i zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo/Svetlo kočnice ( 1)
Svetlo pokazivača pravca ( 2)
6. Umetnuti držač sijalice i okrenuti ga u smeru kazaljke na satu.
Spojiti električni utikač. Montirati
sklop svetla sa sigurnosnim
osovinicama u udubljenje na
karoseriji automobila i pritegnuti
sigurnosne navrtke iz prtljažnog
prostora. Pričvrstiti poklopac.
Sklop svetla u vratima prtljažnika
1. Otvoriti vrata prtljažnika i skinuti poklopac na odgovarajućoj strani.

252Nega vozila
2. Ukloniti držač sijalica okrećući gai zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo ( 1)
Zadnje svetlo za maglu/svetlo za vožnju unazad ( 2), u zavisnosti od
strane.
3. Umetnuti držač sijalice i okrenuti ga u smeru kazaljke na satu.
Pričvrstiti poklopac.
Sports Tourer
1. Sa leve strane, smotajte kapak i uklonite.
2. Skinuti poklopac na odgovarajućoj strani.
3. Odvrnuti rukama dve plastičnematice sa unutrašnje strane.

Nega vozila253
4. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
Voditi računa da vod kabla ostane u svom položaju.
5. Odvojiti električni konektor od nosača sijalice.
6. Ukloniti držač sijalica okrećući ga suprotno kretanju kazaljke na
satu i zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnja svetla ( 1 + 2)
Svetlo pokazivača pravca ( 3)
Svetlo kočnice ( 4)
7. Prikopčati električni konektor i
pritisnuti kabl u držač. Montirati
sklop svetla sa sigurnosnim
osovinicama u udubljenje na
karoseriji automobila i pritegnuti
sigurnosne navrtke iz prtljažnog
prostora. Pričvrstiti poklopac.
Prilikom sastavljanja, pritisnuti
poklopac na levoj strani u gumene
zaštitne prstenove kako bi
pričvrsna sila bila maksimalna.
Sklop svetla u vratima prtljažnika
1. Otvoriti vrata prtljažnika i skinuti poklopce sa slepih otvora na
odgovarajućoj strani.
2. Odvrnuti i izvaditi zavrtnje.
3. Ukloniti sklop zadnjeg svetla i odvojiti električni konektor od
nosača sijalice.

254Nega vozila
4. Ukloniti držač sijalica okrećući gasuprotno kretanju kazaljke na
satu i zameniti sijalicu blago je
povlačeći ili gurajući u gnezdo i
okrećući je suprotno kretanju
kazaljke na satu:
Zadnje svetlo ( 1)
Zadnje svetlo za maglu/svetlo za
vožnju unazad ( 2), u zavisnosti od
strane.
5. Montirati sklop svetla u vrata prtljažnika i pritegnuti zavrtnje
iznutra. Pričvrstiti sve poklopce.Zadnje svetlo za maglu/svetlo za
vožnju unazad ( 2), u zavisnosti od
strane, može se zameniti preko
poklopca u vratima prtljažnika bez
vađenja sklopa svetla: skinuti
poklopac, okrenuti držač sijalica i
zameniti sijalicu okrećući je suprotno
kretanju kazaljke na satu.Hečbek sa 3 vrata
1. Osloboditi poklopac na odgovarajućoj strani i ukloniti ga.
