2013 YAMAHA XT1200Z Manuale de Empleo (in Spanish)

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-1
6
SAU17244
Con una revisión, un ajuste y un engrase
periódicos su vehículo se mantendrá en un
estado óptimo de seguridad y eficiencia. La
seguridad es una obligación del propieta-
rio/usuario del vehículo. En las páginas si-
guientes se explican los puntos de revisión,
ajuste y engrase del vehículo más impor-
tantes.
Los intervalos que se indican en los cua-
dros de mantenimiento periódicos deben
considerarse simplemente como una guía
general para condiciones normales de utili-
zación. No obstante, según la meteorolo-
gía, el terreno, el área geográfica y las
condiciones particulares de uso, puede ser
necesario acortar los intervalos de manteni-
miento.
ADVERTENCIA
SWA10321
Si no se realiza el mantenimiento debido
del vehículo o si los trabajos de manteni-
miento se realizan de forma incorrecta,
puede aumentar el riesgo de sufrir da-
ños personales o un accidente mortal
durante el mantenimiento o el uso del
vehículo. Si no está familiarizado con el
mantenimiento del vehículo, confíelo a
un concesionario Yamaha.
ADVERTENCIA
SWA15122
Salvo que se especifique otra cosa, pare
el motor para realizar cualquier opera-
ción de mantenimiento.●
Con el motor en marcha, las piezas
en movimiento pueden atrapar par-
tes del cuerpo o de la vestimenta y
los componentes eléctricos pueden
provocar descargas o un incendio.
●
El tener el motor en marcha durante
el mantenimiento puede ocasionar
lesiones oculares, quemaduras, un
incendio o el envenenamiento por
monóxido de carbono, que puede
ser mortal. Consulte en la página
1-2 información adicional sobre el
monóxido de carbono.ADVERTENCIA
SWA15460
Los discos de freno, las pinzas, los tam-
bores y los forros pueden alcanzar una
temperatura muy alta durante el uso.
Para evitar quemaduras, permita que los
componentes del freno se enfríen antes
de tocarlos.
SAU17302
Los controles de emisiones no solo sirven
para mantener limpio el aire, sino que ade-
más resultan vitales para el funcionamiento
correcto del motor y la obtención de unas
prestaciones máximas. En los cuadros de
mantenimiento periódico siguientes se han
agrupado por separado los servicios rela-
cionados con el control de emisiones. Di-
chos servicios requieren datos,
conocimientos y equipos especializados. El
mantenimiento, la sustitución o la repara-
ción de los dispositivos y sistemas de con-
trol de emisiones pueden ser realizadas por
cualquier taller o persona acreditados (si
procede). Los concesionarios Yamaha es-
tán capacitados y equipados para realizar
estos servicios específicos.
U23PS3S0.book Page 1 Monday, July 16, 2012 4:42 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-2
6
SAU49561

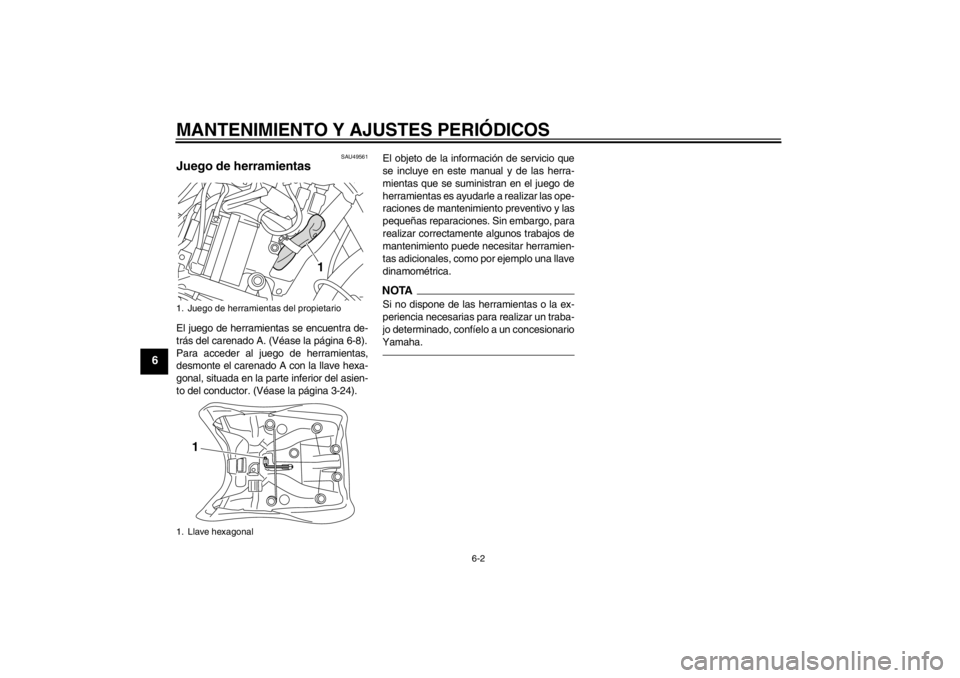

Juego de herramientas El juego de herramientas se encuentra de-
trás del carenado A. (Véase la página 6-8).
Para acceder al juego de herramientas,
desmonte el carenado A con la llave hexa-
gonal, situada en la parte inferior del asien-
to del conductor. (Véase la página 3-24).El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas es ayudarle a realizar las ope-
raciones de mantenimiento preventivo y las
pequeñas reparaciones. Sin embargo, para
realizar correctamente algunos trabajos de
mantenimiento puede necesitar herramien-
tas adicionales, como por ejemplo una llave
dinamométrica.
NOTASi no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un concesionario
Yamaha.
1. Juego de herramientas del propietario
1. Llave hexagonal
1
1
U23PS3S0.book Page 2 Monday, July 16, 2012 4:42 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-3
6
SAU46861
NOTA●
Las revisiones anuales deben realizarse todos los años, salvo si el mantenimiento se basa en el kilometraje o en las millas,
en el Reino Unido.
●
A partir de los 50000 km (30000 mi), repetir los intervalos de mantenimiento comenzando por el de los 10000 km (6000 mi).
●
Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-
peciales, así como cualificación técnica.
SAU46910
Cuadro de mantenimiento periódico del sistema de control de emisiones N.º ELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Línea de combusti-
ble Comprobar si los tubos de gasoli-
na están agrietados o dañados. √√√√√
2 *Bujías Comprobar estado.
Limpiar y ajustar la distancia entre
electrodos. √√
Cambiar. √√
3 *Válvulas Comprobar holgura de la válvula.

Cada 40000 km (24000 mi)
4 *Sistema de inyec-
ción Ajuste de la sincronización.
√√√√√√
5 *Silenciador y tubo
de escape Comprobar si la o las abrazade-
ra(s) con tornillo están bien apre-
tadas. √√√√√
U23PS3S0.book Page 3 Monday, July 16, 2012 4:42 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-4
6
SAU1770F
Cuadro general de mantenimiento y engrase N.º ELEMENTOCOMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Filtro de aire Cambiar. √
2 *Embrague Comprobar funcionamiento, nivel
de líquido y si existe alguna fuga. √√√√√
3 *Freno delantero Comprobar funcionamiento, nivel
de líquido y si existe alguna fuga. √√√√√√
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
4 *Freno trasero Comprobar funcionamiento, nivel
de líquido y si existe alguna fuga. √√√√√√
Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
5 *Tubos de freno Comprobar si está agrietado o da-
ñado.
Comprobar si la posición y la fija- ción son correctas. √√√√√
Cambiar. Cada 4 años
6 *Líquido de freno Cambiar. Cada 2 años
7 *Ruedas Comprobar si están descentradas
o dañadas y si los radios están
bien apretados.
Apretar los radios si es necesario. A los primeros 1000 km (600 mi) y, posteriormente, cada 5000 km (3000 mi).
8 *Neumáticos Comprobar la profundidad del di-
bujo y si está dañado.
Cambiar si es necesario.
Comprobar la presión.
Corregir si es necesario. √√√√√
U23PS3S0.book Page 4 Monday, July 16, 2012 4:42 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-5
6
9*Cojinetes de rueda Comprobar si los cojinetes están
flojos o dañados. √√√√
10 *Basculante Comprobar funcionamiento y si el
juego es excesivo. √√√√
Lubricar con grasa a base de ja- bón de litio. Cada 50000 km (30000 mi)
11 *Cojinetes de direc-
ción Comprobar el juego de los cojine-
tes y si la dirección está dura. √√√√√
Lubricar con grasa a base de ja- bón de litio. Cada 50000 km (30000 mi)
12 *Fijaciones del basti-
dor Comprobar que todas las tuercas,
pernos y tornillos estén correcta-
mente apretados. √√√√√
13 Eje pivote de la ma-
neta de freno Lubricar con grasa de silicona.
√√√√√
14 Eje pivote del pedal
de freno Lubricar con grasa a base de ja-
bón de litio. √√√√√
15 Eje pivote de la ma-
neta de embrague
Lubricar con grasa de silicona.
√√√√√
16 Eje pivote del pedal
de cambio Lubricar con grasa a base de ja-
bón de litio. √√√√√
17 Caballete lateral, ca-
ballete central Comprobar funcionamiento.
Lubricar con grasa a base de ja-
bón de litio. √√√√√
18 *Interruptor del ca-
ballete lateral
Comprobar funcionamiento.
√√√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U23PS3S0.book Page 5 Monday, July 16, 2012 4:42 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-6
6
19*Horquilla delantera Comprobar funcionamiento y si
existen fugas de aceite. √√√√
20 *Conjunto amorti-
guador Comprobar funcionamiento y si el
amortiguador pierde aceite. √√√√
21 *Puntos de pivote
del brazo de acopla-
miento y del brazo
de relé de la sus-
pensión trasera Comprobar funcionamiento.
√√√√
22 Aceite de motor Cambiar.
Comprobar nivel de aceite y si
existen fugas. √√√√√√
23 Cartucho del filtro
de aceite del motor
Cambiar.
√√√
24 *Sistema de refrige-
ración Comprobar nivel de líquido refri-
gerante y si existen fugas en el
vehículo. √√√√√
Cambiar refrigerante. Cada 3 años
25 Aceite del engrana-
je final Comprobar nivel de aceite y si
existen fugas. √√ √
Cambiar. √√√
26 *Interruptores de fre-
no delantero y tra-
sero Comprobar funcionamiento.
√√√√√√
27 Piezas móviles y ca-
bles
Lubricar.
√√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U23PS3S0.book Page 6 Monday, July 16, 2012 4:42 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-7
6
SAU36771
NOTA●
Filtro de aire El filtro de aire de este modelo está dotado de un elemento de papel desechable; dicho elemento está revestido de aceite y, pa ra
no dañarlo, no se debe limpiar con aire comprimido.
El filtro de aire se debe cambiar con mayor frecuencia si se conduce en lugares especialmente húmedos o polvorientos.
●
Mantenimiento del freno y el embrague hidráulicos Compruebe regularmente los niveles de los líquidos de freno y de embrague y corríjalos según sea necesario.
Cada dos años cambie los componentes internos de la bomba de freno y de la pinza, así como de la bomba de embrague y los cilindros de desembrague, y cambie los líquidos de freno y embrague.
Cambie los tubos de freno y embrague cada cuatro años y siempre que estén agrietados o dañados.
28 *Puño del acelerador Comprobar funcionamiento.
Compruebe el juego libre del
puño del acelerador y ajústelo si
es necesario.
Lubrique la caja del cable y del puño. √√√√√
29 *Luces, señales e in-
terruptores Comprobar funcionamiento.
Ajustar la luz del faro.
√√√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U23PS3S0.book Page 7 Monday, July 16, 2012 4:42 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-8
6
SAU18781

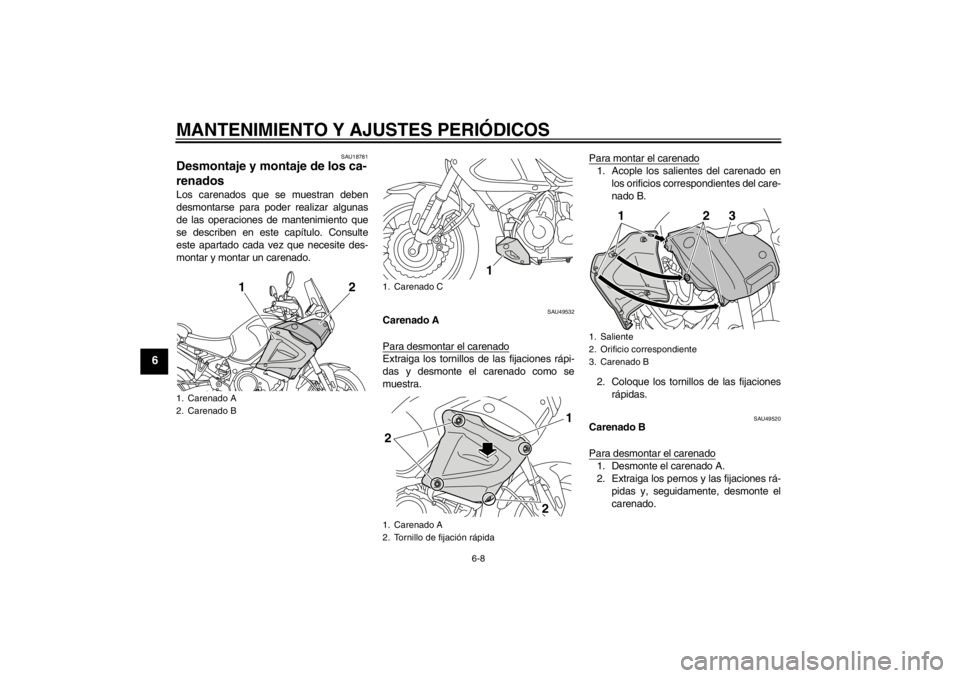

Desmontaje y montaje de los ca-
renados Los carenados que se muestran deben
desmontarse para poder realizar algunas
de las operaciones de mantenimiento que
se describen en este capítulo. Consulte
este apartado cada vez que necesite des-
montar y montar un carenado.
SAU49532
Carenado A
Para desmontar el carenadoExtraiga los tornillos de las fijaciones rápi-
das y desmonte el carenado como se
muestra.Para montar el carenado
1. Acople los salientes del carenado en
los orificios correspondientes del care-
nado B.
2. Coloque los tornillos de las fijaciones rápidas.
SAU49520
Carenado B
Para desmontar el carenado1. Desmonte el carenado A.
2. Extraiga los pernos y las fijaciones rá-pidas y, seguidamente, desmonte el
carenado.
1. Carenado A
2. Carenado B
1
2
1. Carenado C
1. Carenado A
2. Tornillo de fijación rápida
1
2
2
1
1. Saliente
2. Orificio correspondiente
3. Carenado B
12
3
