2013 YAMAHA XT1200Z Manuale de Empleo (in Spanish)

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
7
3. Se recomienda aplicar un aerosol anti-corrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
4. Utilice aceite en aerosol como limpia- dor universal para eliminar todo resto
de suciedad.
5. Retoque los pequeños daños en la pintura provocados por piedras, etc.
6. Aplique cera a todas las superficies
pintadas.
7. Deje que la motocicleta se seque por completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11131
La presencia de contaminantes en los
frenos o en los neumáticos puede pro-
vocar la pérdida de control.●
Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
●
Si es preciso, limpie los discos y los
forros de freno con un limpiador
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
de conducir a velocidades altas, pruebe la capacidad de frenado y el
comportamiento en curvas de la
motocicleta.
ATENCIÓN
SCA10800
●
Aplique aceite en aerosol y cera de
forma moderada, eliminando los
excesos.
●
No aplique nunca aceite o cera so-
bre piezas de goma o de plástico;
trátelas con un producto adecuado
para su mantenimiento.
●
Evite el uso de compuestos abri-
llantadores abrasivos que pueden
desgastar la pintura.
NOTA●
Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
●
Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar la
humedad de la óptica.
SAU49591
Almacenamiento Periodo corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa. Verifique
que el motor y el sistema de escape estén
fríos antes de cubrir la motocicleta.ATENCIÓN
SCA10810
●
Si guarda la motocicleta en un lugar
mal ventilado o la cubre con una
lona cuando todavía esté mojada, el
agua y la humedad penetrarán en
su interior y se oxidará.
●
Para prevenir la corrosión, evite só-
tanos húmedos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen productos
químicos fuertes.
Periodo largo
Antes de guardar la motocicleta durante va-
rios meses: 1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
U23PS3S0.book Page 3 Monday, July 16, 2012 4:42 PM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
7
2. Llene el depósito de gasolina y añadaestabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en las bujías y seguidamente coloque
estas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite). ¡ADVERTENCIA!
Para evitar daños o lesiones por
chispas, conecte a masa los
electrodos de la bujía cuando
haga girar el motor.
[SWA10951]
e. Desmonte las tapas de bujía de las
bujías y monte estas y sus tapas. 4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para evi-
tar que los neumáticos se degraden
en un punto.
6. Cubra la salida del silenciador con una bolsa de plástico para evitar que pene-
tre humedad.
7. Desmonte la batería y cárguela com- pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-28.
NOTAEfectúe todas las reparaciones necesarias
antes de guardar la motocicleta.
U23PS3S0.book Page 4 Monday, July 16, 2012 4:42 PM

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:2255 mm (88.8 in)
Anchura total:
980 mm (38.6 in)
Altura total: 1410 mm (55.5 in)
Altura del asiento: 845/870 mm (33.3/34.3 in)
Distancia entre ejes:
1540 mm (60.6 in)
Holgura mínima al suelo: 205 mm (8.07 in)
Radio de giro mínimo: 2700 mm (106.3 in)Peso:Peso en orden de marcha:261 kg (575 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros: 2 cilindros en línea
Cilindrada: 1199 cm³
Calibre × Carrera:
98.0 × 79.5 mm (3.86 × 3.13 in)
Relación de compresión: 11.00 : 1
Sistema de arranque: Arranque eléctrico
Sistema de lubricación:
Cárter seco
Aceite de motor:Marca recomendada:YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 o 20W-50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Sin cartucho de repuesto del filtro de
aceite:3.10 L (3.28 US qt, 2.73 Imp.qt)
Con cartucho de repuesto del filtro de
aceite: 3.40 L (3.59 US qt, 2.99 Imp.qt)Caja del engranaje final:Tipo:Aceite de engranaje de cardán SAE 80 API
GL-5 o aceite de engranajes hipoidales
SAE 80 API GL-4 originales Yamaha
Cantidad:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Sistema de refrigeración:Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):0.26 L (0.27 US qt, 0.23 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas): 1.83 L (1.93 US qt, 1.61 Imp.qt)Filtro de aire:Filtro de aire:
Elemento de papel revestido con aceiteCombustible:Combustible recomendado:Únicamente gasolina super sin plomo
Capacidad del depósito de combustible:
23.0 L (6.08 US gal, 5.06 Imp.gal)
Cantidad de reserva de combustible: 3.9 L (1.03 US gal, 0.86 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:
Marca ID:23P1 00Bujía(s):Fabricante/modelo: NGK/CPR8EB9
Distancia entre electrodos de la bujía: 0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:Multidisco en baño de aceiteTransmisión:Relación de reducción primaria:
1.466 (85/58)
Transmisión final: Eje
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U23PS3S0.book Page 1 Monday, July 16, 2012 4:42 PM

ESPECIFICACIONES
8-2
8
Relación de reducción secundaria:2.987 (21/25 x 32/9)
Tipo de transmisión: Velocidad 6, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes: 1a:
2.769 (36/13)
2a: 2.063 (33/16)
3a: 1.571 (33/21)
4a:
1.250 (30/24)
5a: 1.042 (25/24)
6a: 0.929 (26/28)Chasis:Tipo de bastidor:Bastidor de larguero central
Ángulo del eje delantero: 28.00 °
Base del ángulo de inclinación:
126 mm (5.0 in)Neumático delantero:Tipo:Sin cámara
Tamaño:
110/80R19M/C 59V
Fabricante/modelo: BRIDGESTONE/BW501 Fabricante/modelo:
METZELER/TOURANCE EXP C
Neumático trasero:Tipo:
Sin cámara
Tamaño: 150/70R17M/C 69V
Fabricante/modelo: BRIDGESTONE/BW502
Fabricante/modelo:
METZELER/TOURANCE EXP CCarga:Carga máxima:209 kg (461 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero: 225 kPa (2.25 kgf/cm², 33 psi)
Trasero: 250 kPa (2.50 kgf/cm², 36 psi)
Condiciones de carga:
90–209 kg (198–461 lb)
Delantero: 225 kPa (2.25 kgf/cm², 33 psi)
Trasero: 290 kPa (2.90 kgf/cm², 42 psi)Rueda delantera:Tipo de rueda:Rueda de radios Tamaño de la llanta:
19M/C x MT2.50
Rueda trasera:Tipo de rueda:
Rueda de radios
Tamaño de la llanta: 17M/C x MT4.00Sistema de freno unificado:Operación:
Se activa con el freno delanteroFreno delantero:Tipo:Freno de disco doble
Operación:
Operación con mano derecha
Líquido de frenos especificado: DOT 4Freno trasero:Tipo:
Freno de disco sencillo
Operación: Operación con pie derecho
Líquido de frenos especificado: DOT 4Suspensión delantera:Tipo:Horquilla telescópica
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
190.0 mm (7.48 in)Suspensión trasera:Tipo:Basculante (suspensión de unión)
U23PS3S0.book Page 2 Monday, July 16, 2012 4:42 PM

ESPECIFICACIONES
8-3
8
Tipo de muelle/amortiguador:Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda: 190.0 mm (7.48 in)Sistema eléctrico:Sistema de encendido:
TCI
Sistema estándar: Magneto CABatería:Modelo:
YTZ12S
Voltaje, capacidad: 12 V, 11.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 55.0 W × 2
Luz de freno y posterior: LED
Luz de intermitencia delantera: 12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar: 12 V, 5.0 W × 2
Luz de la matrícula: 12 V, 5.0 W × 1
Luz de instrumentos:
LED Luz indicadora de punto muerto:
LED
Testigo de luz de carretera: LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia: LED
Luz de alarma de temperatura del
refrigerante: LED
Luz de aviso de avería en el motor: LED
Luz de aviso del sistema ABS:
LED
Luz indicadora del sistema inmovilizador: LED
Indicador/luz de aviso del sistema de control
de tracción: LED
Fusibles:Fusible principal:
50.0 A
Fusible del faro: 20.0 A
Fusible del piloto trasero: 7.5 A
Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido: 20.0 A
Fusible del ventilador del radiador: 20.0 A Fusible del sistema de inyección de gasolina:
10.0 A
Fusible de la unidad de control del sistema
ABS: 7.5 A
Fusible del motor del sistema ABS: 30.0 A
Fusible del solenoide del ABS:
20.0 A
Fusible de la toma de corriente continua: 3.0 A
Fusible de repuesto: 7.5 A
Fusible de la válvula de la mariposa eléctrica:
7.5 A
Fusible O/P (opcional): 20.0 A
U23PS3S0.book Page 3 Monday, July 16, 2012 4:42 PM

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU48612

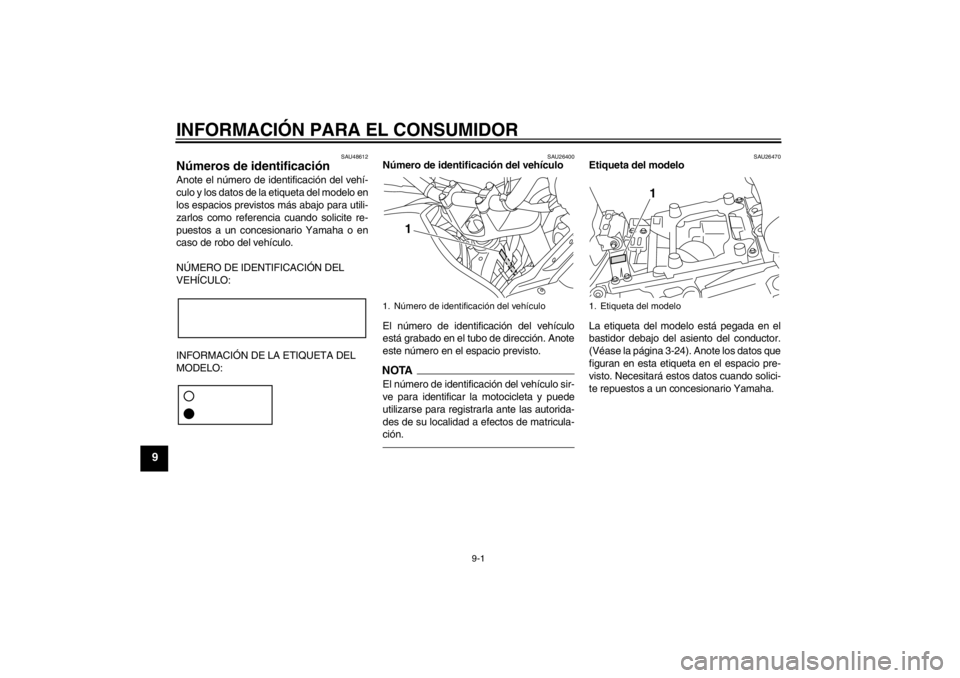

Números de identificación Anote el número de identificación del vehí-
culo y los datos de la etiqueta del modelo en
los espacios previstos más abajo para utili-
zarlos como referencia cuando solicite re-
puestos a un concesionario Yamaha o en
caso de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26400
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26470
Etiqueta del modelo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del conductor.
(Véase la página 3-24). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando solici-
te repuestos a un concesionario Yamaha.
1. Número de identificación del vehículo
1
1. Etiqueta del modelo
1
U23PS3S0.book Page 1 Monday, July 16, 2012 4:42 PM

INDEX
AABS ...................................................... 3-19
Aceite del engranaje final ..................... 6-14
Aceite del motor y cartucho del filtro de aceite ............................................. 6-11
Almacenamiento ..................................... 7-3
Altura del asiento del conductor,
ajuste .................................................. 3-25
Arranque del motor ................................. 5-1
Asiento del conductor ........................... 3-24BBatería .................................................. 6-28
Bombilla de la luz de la matrícula, cambio ................................................ 6-33
Bombilla del faro, cambio ..................... 6-31
Bombilla del intermitente, cambio......... 6-32
Bombilla de una luz de posición, cambio ................................................ 6-34
Bujías, comprobación ........................... 6-10CCaballete central y caballete lateral, comprobación y engrase .................... 6-26
Caballete lateral.................................... 3-31
Cambio ................................................... 5-2
Carenados, desmontaje y montaje ......... 6-8
Catalizador ........................................... 3-24
Cojinetes de las ruedas, comprobación ..................................... 6-27
Color mate, precaución .......................... 7-1
Conjunto amortiguador, ajuste ............. 3-29
Conmutador de la luz de cruce/ carretera ............................................. 3-15
Consumo de gasolina, consejos para reducirlo................................................ 5-3 Cuadros de identificación de averías .... 6-37
Cuidados ................................................. 7-1
DDirección, comprobación....................... 6-27
D-mode (modo de conducción) ............. 3-14EEspecificaciones ..................................... 8-1
Estacionamiento...................................... 5-4
Etiqueta del modelo ................................ 9-1FFiltro de aire .......................................... 6-17
Fusibles, cambio ...................................6-29GGasolina ................................................3-22HHolgura de la válvula.............................6-18
Horquilla delantera, ajuste .................... 3-27
Horquilla delantera, comprobación ....... 6-26IIdentificación de averías ....................... 6-36
Indicador/luz de aviso del sistema de
control de tracción.................................3-6
Indicador multifunción ............................. 3-7
Información relativa a la seguridad ......... 1-1
Interruptor de arranque ......................... 3-16
Interruptor de intermitencia ................... 3-15
Interruptor de la bocina ......................... 3-16
Interruptor de luces de emergencia ...... 3-16
Interruptor de paro del motor ................ 3-16
Interruptor de ráfagas............................ 3-15
Interruptores de la luz de freno ............. 6-21
Interruptores del manillar ...................... 3-15
Interruptor principal/Bloqueo de la dirección................................................ 3-2
JJuego de herramientas ........................... 6-2
Juego libre de la maneta del freno, comprobación ..................................... 6-21
Juego libre del puño del acelerador, comprobación ..................................... 6-17LLíquido de freno, comprobación ........... 6-22
Líquido refrigerante............................... 6-15
Líquidos de freno y embrague, cambio ................................................ 6-24
Luces indicadoras de intermitencia ........ 3-4
Luz de aviso de avería del motor............ 3-6
Luz de aviso del ABS.............................. 3-6
Luz de aviso de la temperatura del
líquido refrigerante................................ 3-4
Luz de aviso del nivel de aceite .............. 3-4
Luz de freno/piloto trasero .................... 6-32
Luz indicadora del sistema inmovilizador......................................... 3-7
Luz indicadora de punto muerto ............. 3-4MManeta de embrague................... 3-17, 6-21
Maneta de freno.................................... 3-18
Manetas de freno y embrague, comprobación y engrase .................... 6-25
Mantenimiento, sistema de control de emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos ..... 6-4NNeumáticos ........................................... 6-18
Número de identificación del vehículo .... 9-1
Números de identificación ...................... 9-1
U23PS3S0.book Page 1 Monday, July 16, 2012 4:42 PM

INDEXPParabrisas ............................................. 3-27
Pastillas de freno delantero y trasero, comprobación ..................................... 6-22
Pedal de cambio ................................... 3-17
Pedal de freno....................................... 3-19
Pedales de freno y cambio, comprobación y engrase .................... 6-24
Pivotes del basculante, engrase ........... 6-26
Portaequipajes ...................................... 3-30
Puño del acelerador y cable, comprobación y engrase .................... 6-24RRalentí del motor, comprobación .......... 6-17
Rodaje del motor..................................... 5-3
Ruedas.................................................. 6-20SSistema de control de tracción.............. 3-20
Sistema de corte del circuito de encendido ........................................... 3-32
Sistema inmovilizador ............................. 3-1
Situación de las piezas ........................... 2-1
Soportes de la correa del equipaje ....... 3-31TTapón del depósito de gasolina ............ 3-22
Testigo de luces de carretera ................. 3-4
Testigos y luces de advertencia.............. 3-3
Toma de corriente continua .................. 3-34
Tubo respiradero y tubo de rebose del depósito de gasolina........................... 3-23
U23PS3S0.book Page 2 Monday, July 16, 2012 4:42 PM
