2013 Seat Exeo ST Manual de instrucciones (in Spanish)

287
Situaciones diversas
Desmontar la conducción de ventilación
Es necesario desmontar la conducción de ventilación para
acceder a las lámparas del faro derecho.
Fig. 205 Conducción de
ventilación en el lado de-
recho del vehículo
– Desenrosque los tornillos A
⇒ fig. 205.
– Separe la conducción de ventilación de la guía B
y extráigala.Montar la conducción de ventilación
Tras sustituir la(s) lámpara(s) del faro derecho deberá mon-
tar nuevamente la conducción de ventilación.
Fig. 206 Conducción de
ventilación en el lado de-
recho del vehículo
– Coloque la conducción de ventilación en la posición de monta-
je.
– Enrosque inicialmente los dos tornillos A
y luego apriételos.
– Desplace la conducción de ventilación en la guía B
.
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

288Situaciones diversas

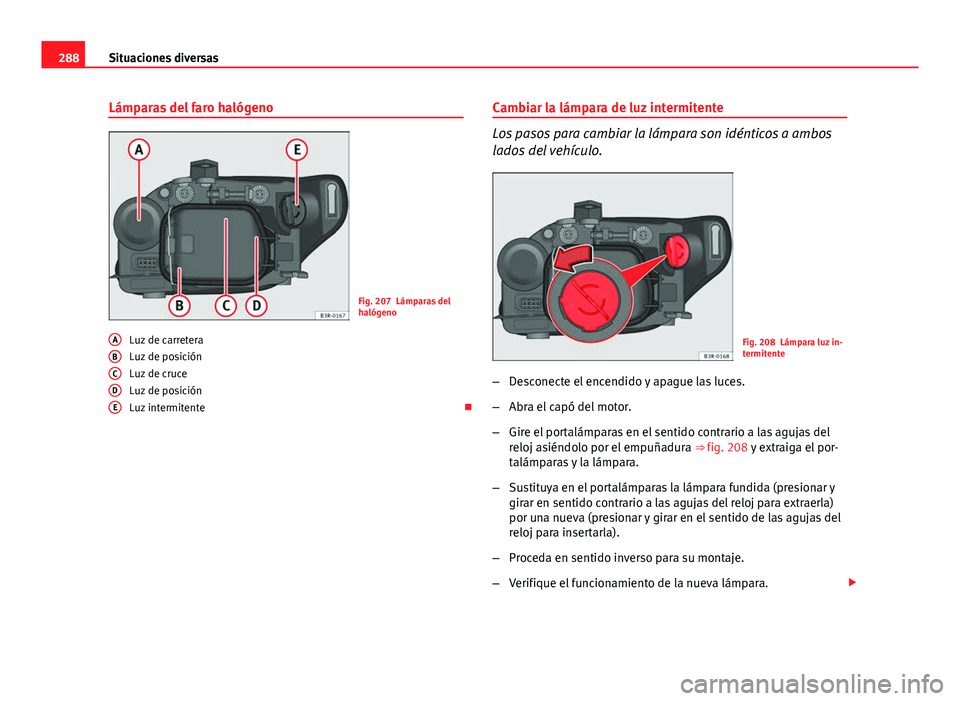

Lámparas del faro halógeno
Fig. 207 Lámparas del
halógeno
Luz de carretera
Luz de posición
Luz de cruce
Luz de posición
Luz intermitente 
A
BCDE
Cambiar la lámpara de luz intermitente
Los pasos para cambiar la lámpara son idénticos a ambos
lados del vehículo.
Fig. 208 Lámpara luz in-
termitente
– Desconecte el encendido y apague las luces.
– Abra el capó del motor.
– Gire el portalámparas en el sentido contrario a las agujas del
reloj asiéndolo por el empuñadura ⇒ fig. 208 y extraiga el por-
talámparas y la lámpara.
– Sustituya en el portalámparas la lámpara fundida (presionar y
girar en sentido contrario a las agujas del reloj para extraerla)
por una nueva (presionar y girar en el sentido de las agujas del
reloj para insertarla).
– Proceda en sentido inverso para su montaje.
– Verifique el funcionamiento de la nueva lámpara. 

289
Situaciones diversas
Aviso
Aunque no es necesario, extraer previamente la tapa rígida ⇒ fig. 211, faci-
lita el cambio de la lámpara de dirección. 
Cambiar la lámpara de luz de carretera
Los pasos para cambiar la lámpara son idénticos a ambos
lados del vehículo.
Fig. 209 Luz de carretera
Fig. 210 Luz de carretera
– Desconecte el encendido y apague las luces.
– Abra el capó del motor.
– Retire la tapa de goma A
⇒ fig. 209 tirando de ella.
– Extraiga el conector ⇒ fig. 210 1
de la lámpara.
– Presione el resorte ⇒ fig. 210 2
hacia dentro y hacia la dere-
cha.
– Saque la lámpara asiéndola del terminal de conexión y coloque
la nueva teniendo en cuenta los rebajes del reflector para que
quede bien encajada. Para asegurar una correcta iluminación,
el filamento debe quedar en posición vertical. Mirar a través del
cristal del faro facilita el montaje de la lámpara.
– Proceda en sentido inverso para su montaje, asegurándose de
que la tapa de goma queda bien encajada en la carcasa.
– Verifique el funcionamiento de la nueva lámpara. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

290Situaciones diversas
–Haga revisar cuanto antes el centrado de los faros. 
Cambiar la lámpara de luz de cruce
Los pasos para cambiar la lámpara son idénticos a ambos
lados del vehículo.
Fig. 211 Luz de cruce
Fig. 212 Luz de cruce
– Desconecte el encendido y apague las luces.
– Abra el capó del motor.
– Desplace el tirante ⇒ fig. 211 1
en el sentido de la flecha y sa-
que la tapa rígida separando primero el lado del tirante y sa-
cando después las dos pestañas del extremo contrario de la ta-
pa.
– Extraiga el conector ⇒ fig. 212 2
de la lámpara tirando de él.
– Desenganche el resorte retentor ⇒ fig. 212 3
presionándolo
hacia dentro y a la derecha.
– Extraiga la lámpara y coloque la nueva lámpara en la carcasa
del faro con la pestaña hacia arriba y empezando la colocación
por abajo.
– Cierre el resorte de la lámpara, subiéndolo y presionando lige-
ramente mientras se gira en el sentido contrario a las agujas
del reloj. Para asegurar una correcta iluminación, el filamento 

291
Situaciones diversas
debe quedar en posición vertical. Mirar a través del cristal del
faro facilita el montaje de la lámpara.
– Conecte el conector a la lámpara.
– Coloque la tapa, introduciendo primero las pestañas laterales y
cerrando posteriormente la tapa y el tirante. Asegúrese de que
durante la operación la junta asienta bien en la tapa de la car-
casa.
– Verifique el funcionamiento de la nueva lámpara.
– Haga revisar cuanto antes el centrado de los faros. 
Cambiar la lámpara de posición (lado exterior vehículo)
Los pasos para cambiar la lámpara son idénticos a ambos
lados del vehículo.
Fig. 213 Luz de posición
(lado exterior vehículo)
Fig. 214 Luz de posición
(lado exterior vehículo)
– Desconecte el encendido y apague las luces.
– Abra el capó del motor.
– Desplace el tirante ⇒ fig. 213 1
en el sentido de la flecha y sa-
que la tapa rígida separando primero el lado del tirante y sa-
cando después las dos pestañas del extremo contrario de la ta-
pa.
– Presione ligeramente las pestañas del portalámparas
⇒ fig. 214 y tire hacia la tapa (también se puede extraer tirando
de los cables del portalámparas).
– Separe la lámpara del portalámparas tirando de ambas piezas
en sentido contrario.
– Coloque la nueva lámpara presionando sobre el portalámparas.
– Introduzca la lámpara en el zócalo y presione sobre el portalám-
paras. Coloque la tapa, introduciendo primero las pestañas la-
terales y cerrando posteriormente la tapa y el tirante. Asegúrese 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

292Situaciones diversas
de que durante la operación la junta asienta bien en la tapa de
la carcasa.
– Verifique el funcionamiento de la nueva lámpara. 
Cambiar la lámpara de posición (lado interior vehículo)
Los pasos para cambiar la lámpara son idénticos a ambos
lados del vehículo.
Fig. 215 Luz de posición
(lado interior vehículo)
Fig. 216 Luz de posición.
Empuñadura del porta-
lámparas en posición ver-
tical
– Desconecte el encendido y apague las luces.
– Abra el capó del motor.
– Desplace el tirante ⇒ fig. 215 1
en el sentido de la flecha y sa-
que la tapa rígida separando primero el lado del tirante y sa-
cando después las dos pestañas del extremo contrario de la ta-
pa.
– Extraiga la lámpara y el portalámparas tirando del cableado del
portalámparas.
– Separe la lámpara del portalámparas tirando de ambas piezas
en sentido contrario.
– Coloque la nueva lámpara presionando sobre el portalámparas.
– Introduzca la lámpara en el zócalo, de forma que la empuñadu-
ra del portalámparas quede con la pared en posición vertical
⇒ fig. 216 y presione sobre él. 

293
Situaciones diversas
– Coloque la tapa, introduciendo primero las pestañas laterales y
cerrando posteriormente la tapa y el tirante. Asegúrese de que
durante la operación la junta asienta bien en la tapa de la car-
casa.
– Verifique el funcionamiento de la nueva lámpara. 
Cambio de lámparas. Faro Bi-Xenón AFS Tipo de lámparas de incandescencia
Cambiar lámparas de incandescencia no es sencillo
Usted mismo puede cambiar, es su vehículo, la siguiente lámpara de incan-
descencia de iluminación exterior:
● Lámpara de incandescencia del faro principal: luz de intermitencia 12V/
21W (PY21W)
En un taller especializado se debe cambiar lo siguiente:
● Lámpara del faro principal: luz de xenón ⇒ 
.
● Fuentes de la unidad de iluminación de DRL (luz día) y posición.
ATENCIÓN
● Los trabajos en el compartimento del motor deben realizarse con un
especial cuidado - Existe peligro de quemaduras.
● Las lámparas de incandescencia están bajo presión y pueden explotar
al cambiarlas, por lo que existe peligro de resultar herido al cambiarlas.
ATENCIÓN (continuación)
● En el caso de las lámparas de descarga de gas* (luz xenón), hay que
trabajar con gran prudencia y profesionalidad al manejar el componente
de alta tensión. De no hacerlo así existe peligro de muerte.
● Al cambiar lámparas, asegúrese de no herirse con las piezas de can-
tos agudos que hay en la carcasa de los faros.
CUIDADO
● Antes de trabajar en el sistema eléctrico hay que extraer la llave del con-
tacto. De lo contrario puede producirse un cortocircuito.
● Apague las luces y la luz de aparcamiento antes de cambiar una lámpa-
ra de incandescencia
Nota relativa al medio ambiente
En las tiendas especializadas podrá informarse de cómo desechar lámparas
de incandescencia defectuosas.
Aviso
● Según las condiciones metereológicas (frío, humedad), podrían empa-
ñarse temporalmente los faros delanteros y los antinieblas, los pilotos tra-
seros y los intermitentes. Esto no afecta a la vida útil del sistema de ilumi-
nación. Encendiendo las luces, la zona por donde se proyecta el haz de luz
se desempaña en poco tiempo. Sin embargo, puede que por dentro los bor-
des sigan empañados.
● Compruebe con regularidad que todos los equipos de iluminación de su
vehículo funcionan a la perfección, en especial las luces exteriores. Esto no
sólo redunda en su seguridad sino también en la de los demás conducto-
res. 
Seguridad ante todoInstrucciones de ManejoConsejos prácticosDatos Técnicos

294Situaciones diversas
● Adquiera la nueva lámpara antes de empezar a cambiar la lámpara de-
fectuosa.
● No toque la ampolla de vidrio de la lámpara con la mano, es mejor utili-
zar un trozo de tela o papel - los restos dejados por la huella dactilar se eva-
porarían por el calor de la lámpara de incandescencia encendida, se preci-
pitaría en la superficie del espejo y acabaría dañando el reflector. 
Desmontar la conducción de ventilación
Es necesario desmontar la conducción de ventilación para
acceder a las lámparas del faro derecho.
Fig. 217 Conducción de
ventilación en el lado de-
recho del vehículo
– Desenrosque los tornillos A
⇒ fig. 217.
– Separe la conducción de ventilación de la guía B
y extráigala.Montar la conducción de ventilación
Tras sustituir la(s) lámpara(s) del faro derecho deberá mon-
tar nuevamente la conducción de ventilación.
Fig. 218 Conducción de
ventilación en el lado de-
recho del vehículo
– Coloque la conducción de ventilación en la posición de monta-
je.
– Enrosque inicialmente los dos tornillos A
y luego apriételos.
– Desplace la conducción de ventilación en la guía B
.
