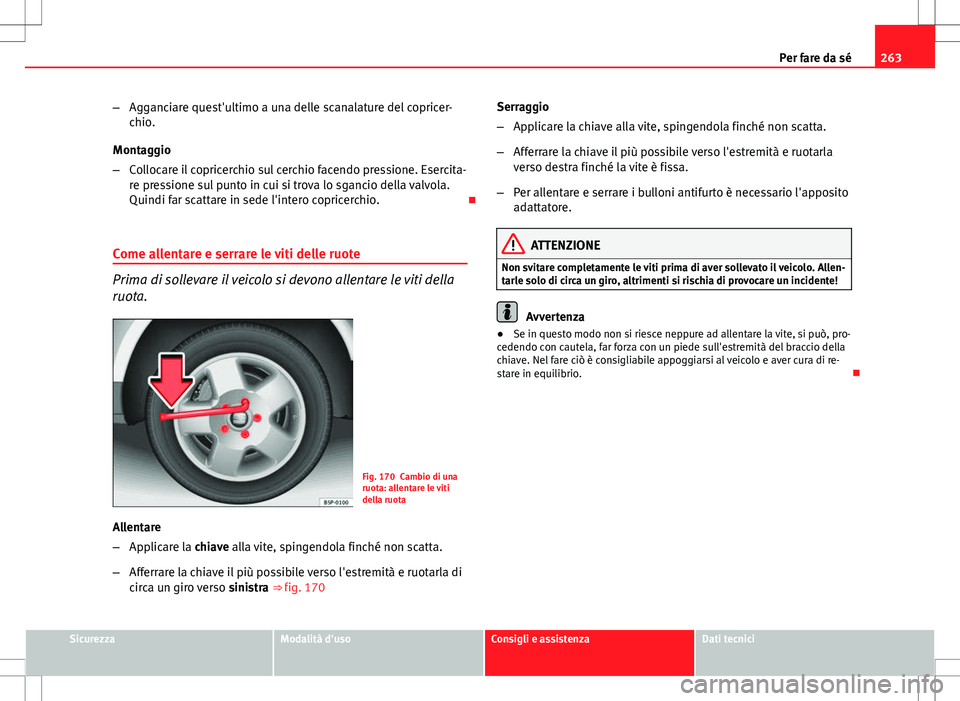

263
Per fare da sé
– Agganciare quest'ultimo a una delle scanalature del copricer-
chio.
Montaggio
– Collocare il copricerchio sul cerchio facendo pressione. Esercita-
re pressione sul punto in cui si trova lo sgancio della valvola.
Quindi far scattare in sede l'intero copricerchio. 
Come allentare e serrare le viti delle ruote
Prima di sollevare il veicolo si devono allentare le viti della
ruota.
Fig. 170 Cambio di una
ruota: allentare le viti
della ruota
Allentare
– Applicare la chiave alla vite, spingendola finché non scatta.
– Afferrare la chiave il più possibile verso l'estremità e ruotarla di
circa un giro verso sinistra ⇒ fig. 170 Serraggio
–
Applicare la chiave alla vite, spingendola finché non scatta.
– Afferrare la chiave il più possibile verso l'estremità e ruotarla
verso destra finché la vite è fissa.
– Per allentare e serrare i bulloni antifurto è necessario l'apposito
adattatore.
ATTENZIONE
Non svitare completamente le viti prima di aver sollevato il veicolo. Allen-
tarle solo di circa un giro, altrimenti si rischia di provocare un incidente!
Avvertenza
● Se in questo modo non si riesce neppure ad allentare la vite, si può, pro-
cedendo con cautela, far forza con un piede sull'estremità del braccio della
chiave. Nel fare ciò è consigliabile appoggiarsi al veicolo e aver cura di re-
stare in equilibrio. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

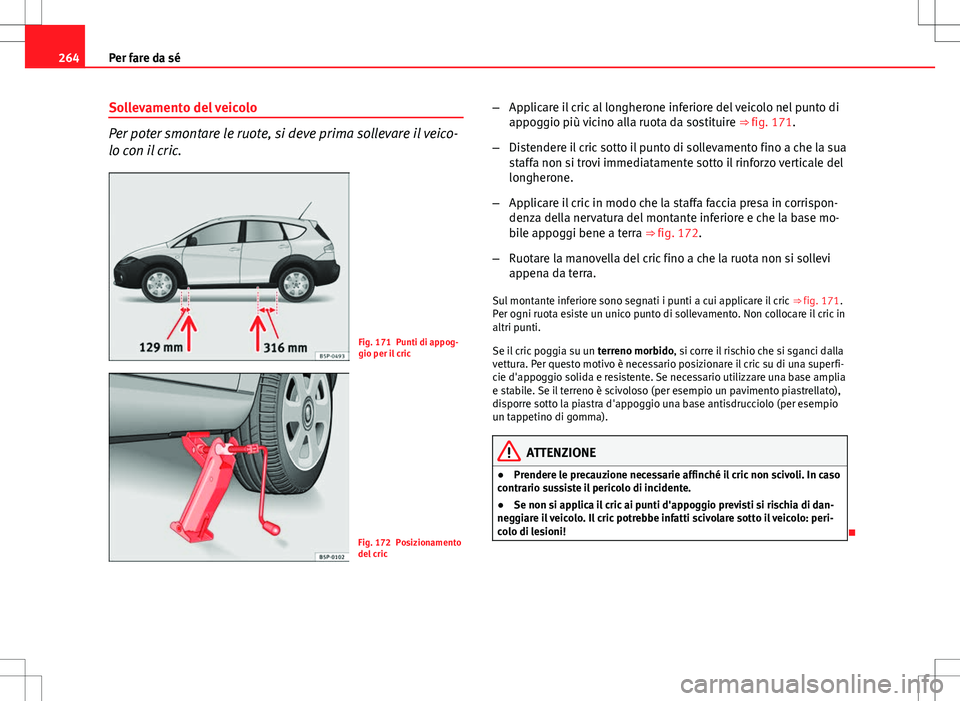

264Per fare da sé
Sollevamento del veicolo
Per poter smontare le ruote, si deve prima sollevare il veico-
lo con il cric.
Fig. 171 Punti di appog-
gio per il cric
Fig. 172 Posizionamento
del cric –
Applicare il cric al longherone inferiore del veicolo nel punto di
appoggio più vicino alla ruota da sostituire ⇒ fig. 171.
– Distendere il cric sotto il punto di sollevamento fino a che la sua
staffa non si trovi immediatamente sotto il rinforzo verticale del
longherone.
– Applicare il cric in modo che la staffa faccia presa in corrispon-
denza della nervatura del montante inferiore e che la base mo-
bile appoggi bene a terra ⇒ fig. 172.
– Ruotare la manovella del cric fino a che la ruota non si sollevi
appena da terra.
Sul montante inferiore sono segnati i punti a cui applicare il cric ⇒ fig. 171.
Per ogni ruota esiste un unico punto di sollevamento. Non collocare il cric in
altri punti.
Se il cric poggia su un terreno morbido, si corre il rischio che si sganci dalla
vettura. Per questo motivo è necessario posizionare il cric su di una superfi-
cie d'appoggio solida e resistente. Se necessario utilizzare una base amplia
e stabile. Se il terreno è scivoloso (per esempio un pavimento piastrellato),
disporre sotto la piastra d'appoggio una base antisdrucciolo (per esempio
un tappetino di gomma).
ATTENZIONE
● Prendere le precauzione necessarie affinché il cric non scivoli. In caso
contrario sussiste il pericolo di incidente.
● Se non si applica il cric ai punti d'appoggio previsti si rischia di dan-
neggiare il veicolo. Il cric potrebbe infatti scivolare sotto il veicolo: peri-
colo di lesioni!


265
Per fare da sé

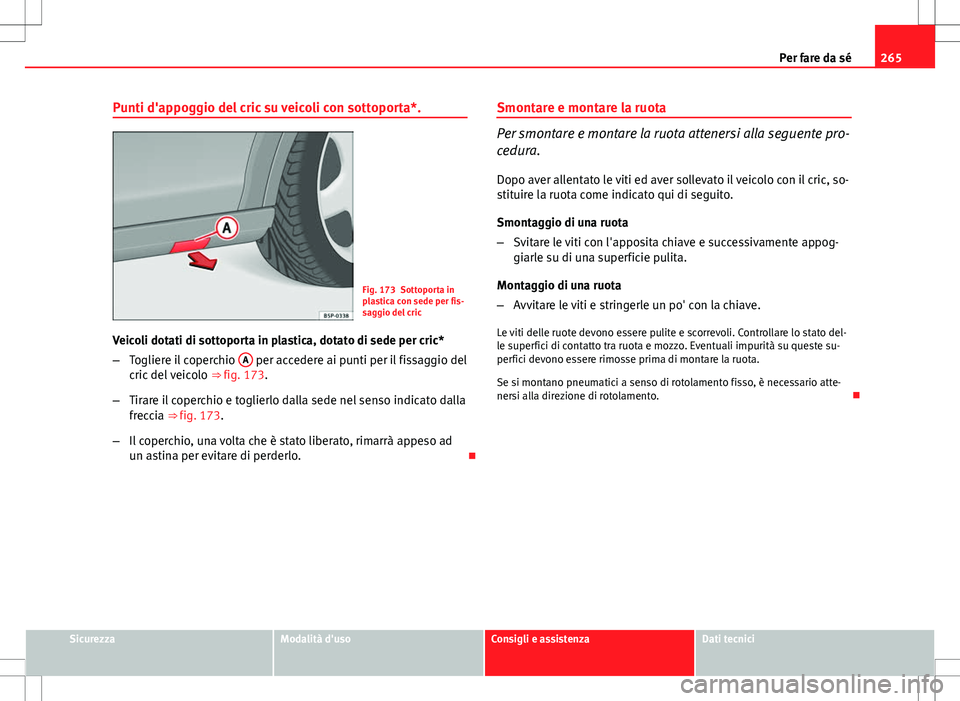

Punti d'appoggio del cric su veicoli con sottoporta*.
Fig. 173 Sottoporta in
plastica con sede per fis-
saggio del cric
Veicoli dotati di sottoporta in plastica, dotato di sede per cric*
– Togliere il coperchio A
per accedere ai punti per il fissaggio del
cric del veicolo ⇒ fig. 173.
– Tirare il coperchio e toglierlo dalla sede nel senso indicato dalla
freccia ⇒ fig. 173.
– Il coperchio, una volta che è stato liberato, rimarrà appeso ad
un astina per evitare di perderlo. Smontare e montare la ruota
Per smontare e montare la ruota attenersi alla seguente pro-
cedura.
Dopo aver allentato le viti ed aver sollevato il veicolo con il cric, so-
stituire la ruota come indicato qui di seguito.
Smontaggio di una ruota
– Svitare le viti con l'apposita chiave e successivamente appog-
giarle su di una superficie pulita.
Montaggio di una ruota
– Avvitare le viti e stringerle un po' con la chiave.
Le viti delle ruote devono essere pulite e scorrevoli. Controllare lo stato del-
le superfici di contatto tra ruota e mozzo. Eventuali impurità su queste su-
perfici devono essere rimosse prima di montare la ruota.
Se si montano pneumatici a senso di rotolamento fisso, è necessario atte-
nersi alla direzione di rotolamento. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

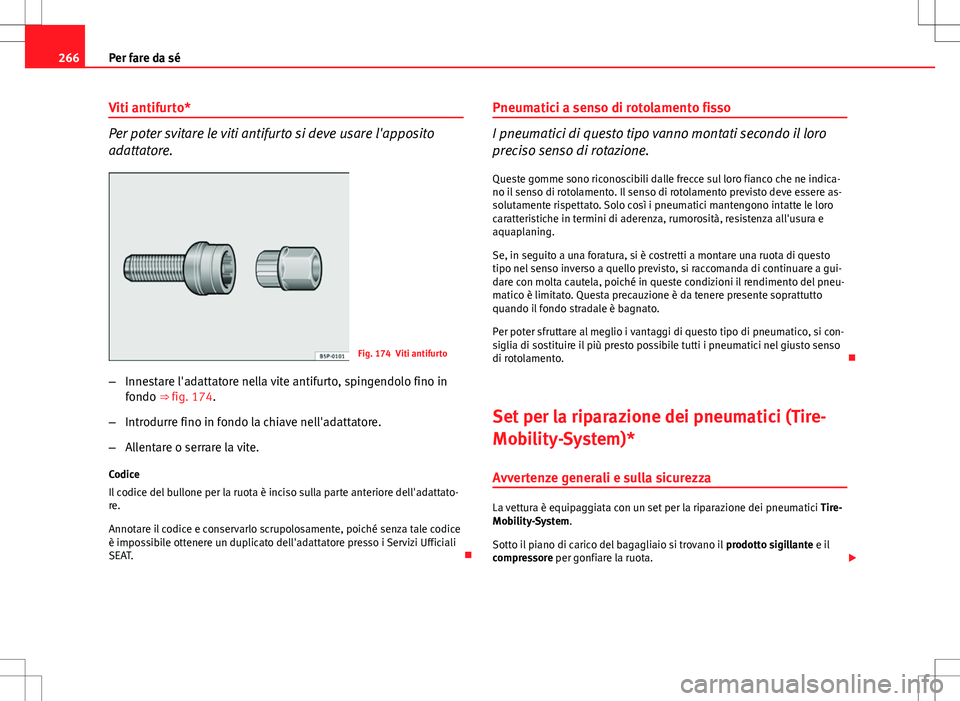

266Per fare da sé
Viti antifurto*
Per poter svitare le viti antifurto si deve usare l'apposito
adattatore.
Fig. 174 Viti antifurto
– Innestare l'adattatore nella vite antifurto, spingendolo fino in
fondo ⇒ fig. 174.
– Introdurre fino in fondo la chiave nell'adattatore.
– Allentare o serrare la vite.
Codice
Il codice del bullone per la ruota è inciso sulla parte anteriore dell'adattato-
re.
Annotare il codice e conservarlo scrupolosamente, poiché senza tale codice
è impossibile ottenere un duplicato dell'adattatore presso i Servizi Ufficiali
SEAT. Pneumatici a senso di rotolamento fisso
I pneumatici di questo tipo vanno montati secondo il loro
preciso senso di rotazione.
Queste gomme sono riconoscibili dalle frecce sul loro fianco che ne indica-
no il senso di rotolamento. Il senso di rotolamento previsto deve essere as-
solutamente rispettato. Solo così i pneumatici mantengono intatte le loro
caratteristiche in termini di aderenza, rumorosità, resistenza all'usura e
aquaplaning.
Se, in seguito a una foratura, si è costretti a montare una ruota di questo
tipo nel senso inverso a quello previsto, si raccomanda di continuare a gui-
dare con molta cautela, poiché in queste condizioni il rendimento del pneu-
matico è limitato. Questa precauzione è da tenere presente soprattutto
quando il fondo stradale è bagnato.
Per poter sfruttare al meglio i vantaggi di questo tipo di pneumatico, si con-
siglia di sostituire il più presto possibile tutti i pneumatici nel giusto senso
di rotolamento. 
Set per la riparazione dei pneumatici (Tire-
Mobility-System)* Avvertenze generali e sulla sicurezza
La vettura è equipaggiata con un set per la riparazione dei pneumatici Tire-
Mobility-System.
Sotto il piano di carico del bagagliaio si trovano il prodotto sigillante e il
compressore per gonfiare la ruota. 

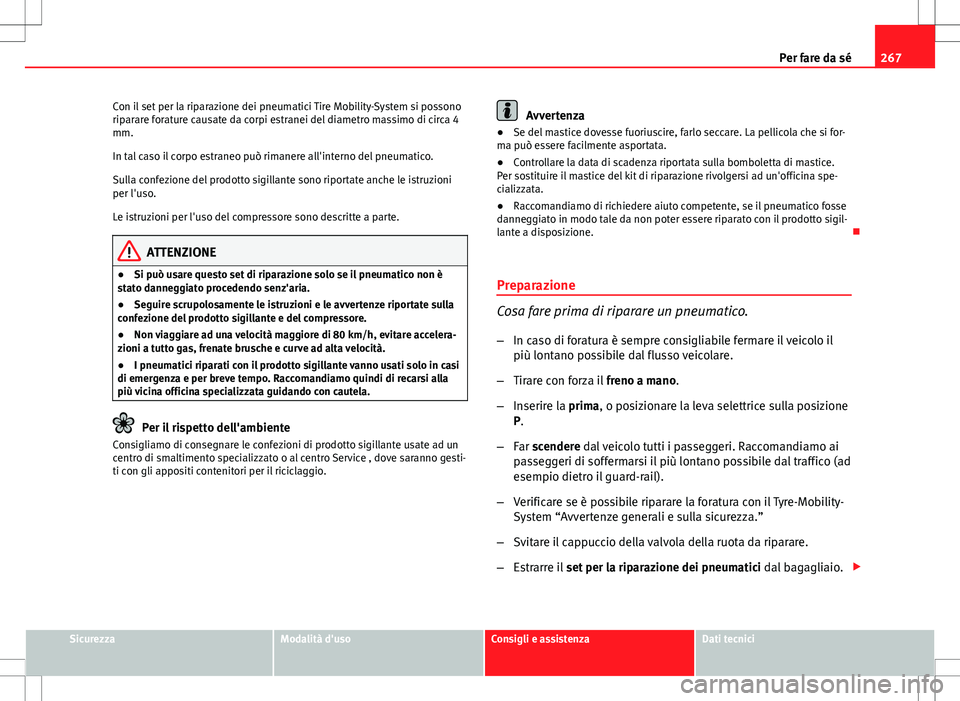

267
Per fare da sé
Con il set per la riparazione dei pneumatici Tire Mobility-System si possono
riparare forature causate da corpi estranei del diametro massimo di circa 4
mm.
In tal caso il corpo estraneo può rimanere all'interno del pneumatico.
Sulla confezione del prodotto sigillante sono riportate anche le istruzioni
per l'uso.
Le istruzioni per l'uso del compressore sono descritte a parte.
ATTENZIONE
● Si può usare questo set di riparazione solo se il pneumatico non è
stato danneggiato procedendo senz'aria.
● Seguire scrupolosamente le istruzioni e le avvertenze riportate sulla
confezione del prodotto sigillante e del compressore.
● Non viaggiare ad una velocità maggiore di 80 km/h, evitare accelera-
zioni a tutto gas, frenate brusche e curve ad alta velocità.
● I pneumatici riparati con il prodotto sigillante vanno usati solo in casi
di emergenza e per breve tempo. Raccomandiamo quindi di recarsi alla
più vicina officina specializzata guidando con cautela.
Per il rispetto dell'ambiente
Consigliamo di consegnare le confezioni di prodotto sigillante usate ad un
centro di smaltimento specializzato o al centro Service , dove saranno gesti-
ti con gli appositi contenitori per il riciclaggio.
Avvertenza
● Se del mastice dovesse fuoriuscire, farlo seccare. La pellicola che si for-
ma può essere facilmente asportata.
● Controllare la data di scadenza riportata sulla bomboletta di mastice.
Per sostituire il mastice del kit di riparazione rivolgersi ad un'officina spe-
cializzata.
● Raccomandiamo di richiedere aiuto competente, se il pneumatico fosse
danneggiato in modo tale da non poter essere riparato con il prodotto sigil-
lante a disposizione. 
Preparazione
Cosa fare prima di riparare un pneumatico.
– In caso di foratura è sempre consigliabile fermare il veicolo il
più lontano possibile dal flusso veicolare.
– Tirare con forza il freno a mano.
– Inserire la prima, o posizionare la leva selettrice sulla posizione
P.
– Far scendere dal veicolo tutti i passeggeri. Raccomandiamo ai
passeggeri di soffermarsi il più lontano possibile dal traffico (ad
esempio dietro il guard-rail).
– Verificare se è possibile riparare la foratura con il Tyre-Mobility-
System “Avvertenze generali e sulla sicurezza.”
– Svitare il cappuccio della valvola della ruota da riparare.
– Estrarre il set per la riparazione dei pneumatici dal bagagliaio.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

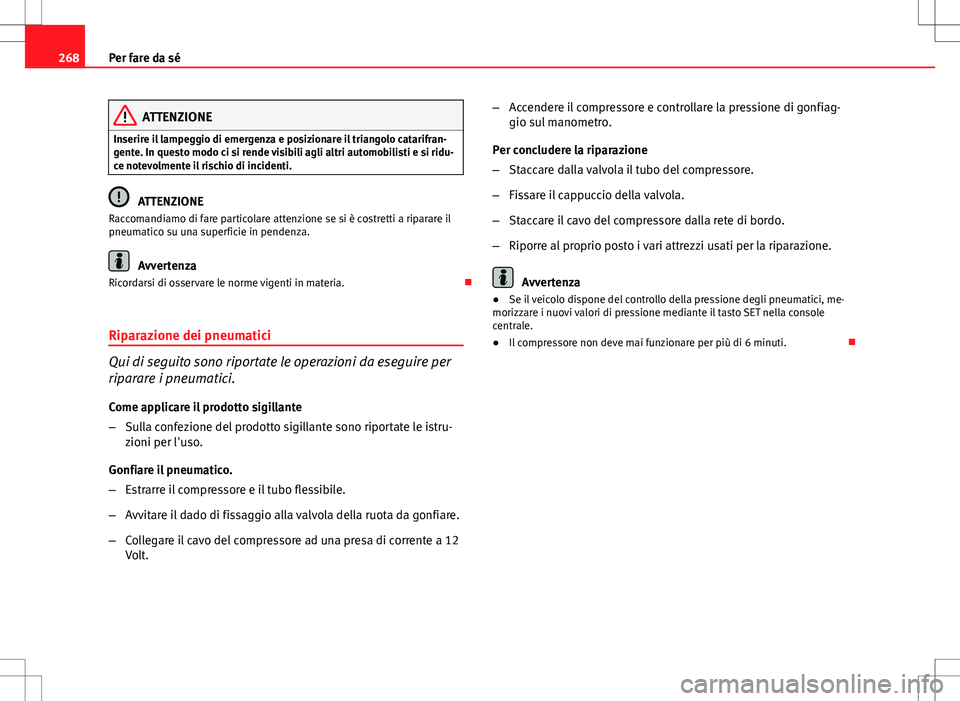

268Per fare da sé
ATTENZIONE
Inserire il lampeggio di emergenza e posizionare il triangolo catarifran-
gente. In questo modo ci si rende visibili agli altri automobilisti e si ridu-
ce notevolmente il rischio di incidenti.
ATTENZIONE
Raccomandiamo di fare particolare attenzione se si è costretti a riparare il
pneumatico su una superficie in pendenza.
Avvertenza
Ricordarsi di osservare le norme vigenti in materia. 
Riparazione dei pneumatici
Qui di seguito sono riportate le operazioni da eseguire per
riparare i pneumatici.
Come applicare il prodotto sigillante
– Sulla confezione del prodotto sigillante sono riportate le istru-
zioni per l'uso.
Gonfiare il pneumatico.
– Estrarre il compressore e il tubo flessibile.
– Avvitare il dado di fissaggio alla valvola della ruota da gonfiare.
– Collegare il cavo del compressore ad una presa di corrente a 12
Volt. –
Accendere il compressore e controllare la pressione di gonfiag-
gio sul manometro.
Per concludere la riparazione
– Staccare dalla valvola il tubo del compressore.
– Fissare il cappuccio della valvola.
– Staccare il cavo del compressore dalla rete di bordo.
– Riporre al proprio posto i vari attrezzi usati per la riparazione.
Avvertenza
● Se il veicolo dispone del controllo della pressione degli pneumatici, me-
morizzare i nuovi valori di pressione mediante il tasto SET nella console
centrale.
● Il compressore non deve mai funzionare per più di 6 minuti. 

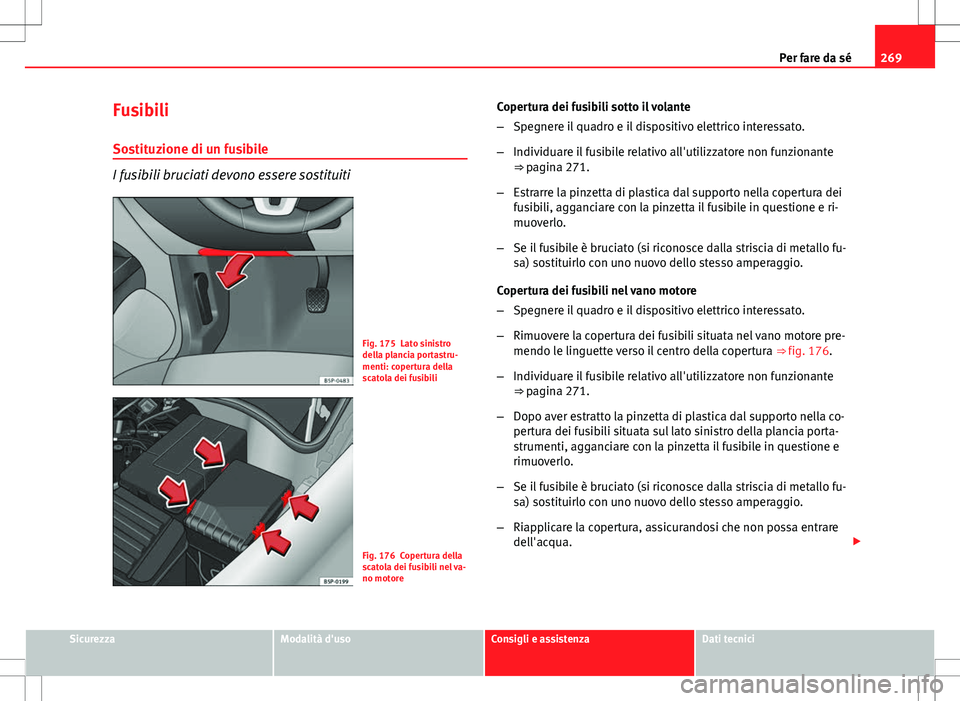

269
Per fare da sé
Fusibili
Sostituzione di un fusibile
I fusibili bruciati devono essere sostituiti
Fig. 175 Lato sinistro
della plancia portastru-
menti: copertura della
scatola dei fusibili
Fig. 176 Copertura della
scatola dei fusibili nel va-
no motore Copertura dei fusibili sotto il volante
–
Spegnere il quadro e il dispositivo elettrico interessato.
– Individuare il fusibile relativo all'utilizzatore non funzionante
⇒ pagina 271.
– Estrarre la pinzetta di plastica dal supporto nella copertura dei
fusibili, agganciare con la pinzetta il fusibile in questione e ri-
muoverlo.
– Se il fusibile è bruciato (si riconosce dalla striscia di metallo fu-
sa) sostituirlo con uno nuovo dello stesso amperaggio.
Copertura dei fusibili nel vano motore
– Spegnere il quadro e il dispositivo elettrico interessato.
– Rimuovere la copertura dei fusibili situata nel vano motore pre-
mendo le linguette verso il centro della copertura ⇒ fig. 176.
– Individuare il fusibile relativo all'utilizzatore non funzionante
⇒ pagina 271.
– Dopo aver estratto la pinzetta di plastica dal supporto nella co-
pertura dei fusibili situata sul lato sinistro della plancia porta-
strumenti, agganciare con la pinzetta il fusibile in questione e
rimuoverlo.
– Se il fusibile è bruciato (si riconosce dalla striscia di metallo fu-
sa) sostituirlo con uno nuovo dello stesso amperaggio.
– Riapplicare la copertura, assicurandosi che non possa entrare
dell'acqua. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

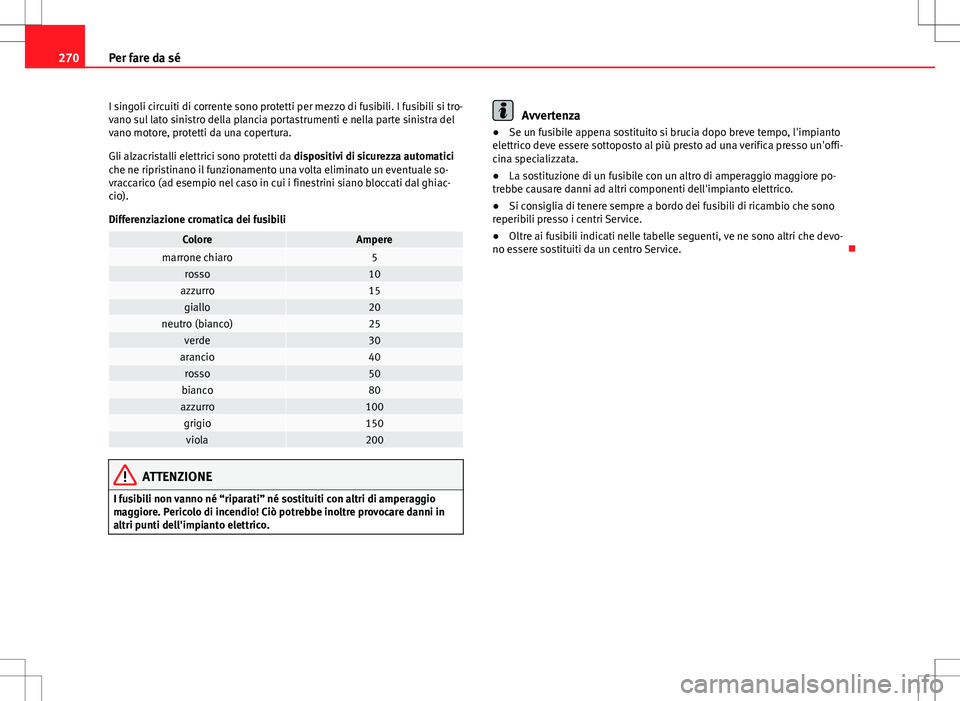

270Per fare da sé
I singoli circuiti di corrente sono protetti per mezzo di fusibili. I fusibili si tro-
vano sul lato sinistro della plancia portastrumenti e nella parte sinistra del
vano motore, protetti da una copertura.
Gli alzacristalli elettrici sono protetti da dispositivi di sicurezza automatici
che ne ripristinano il funzionamento una volta eliminato un eventuale so-
vraccarico (ad esempio nel caso in cui i finestrini siano bloccati dal ghiac-
cio).
Differenziazione cromatica dei fusibili
ColoreAmperemarrone chiaro5rosso10azzurro15giallo20neutro (bianco)25verde30arancio40rosso50bianco80azzurro100grigio150viola200
ATTENZIONE
I fusibili non vanno né “riparati” né sostituiti con altri di amperaggio
maggiore. Pericolo di incendio! Ciò potrebbe inoltre provocare danni in
altri punti dell'impianto elettrico.
Avvertenza
● Se un fusibile appena sostituito si brucia dopo breve tempo, l'impianto
elettrico deve essere sottoposto al più presto ad una verifica presso un'offi-
cina specializzata.
● La sostituzione di un fusibile con un altro di amperaggio maggiore po-
trebbe causare danni ad altri componenti dell'impianto elettrico.
● Si consiglia di tenere sempre a bordo dei fusibili di ricambio che sono
reperibili presso i centri Service.
● Oltre ai fusibili indicati nelle tabelle seguenti, ve ne sono altri che devo-
no essere sostituiti da un centro Service. 
