2013 Seat Altea Freetrack Manuale del proprietario (in Italian)

55
Sicurezza dei bambini
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

56Strumentazione

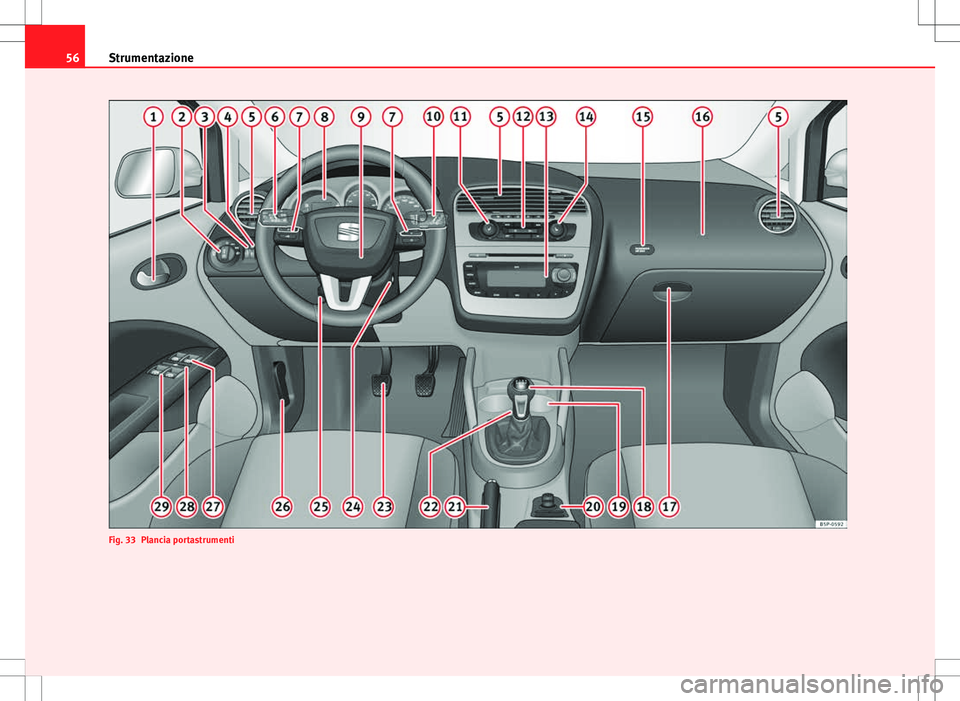

Fig. 33 Plancia portastrumenti

57
Strumentazione
Modalità d'uso Strumentazione
Quadro generale Vista d'insieme della plancia degli strumenti
L'illustrazione è molto utile per orientarsi e prendere veloce-
mente dimestichezza con tutte le spie e i comandi di cui è
dotato il veicolo. Levetta di apertura della porta
Interruttore delle luci . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 116
Regolatore dell'intensità di illuminazione degli strumenti e
dei comandi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
Regolatore assetto fari . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 120
Bocchette di ventilazione
Leva degli indicatori di direzione e degli abbaglianti ed im-
pianto di regolazione della velocità* . . . . . . . . . . . . . . . . . . . . . . .123, 192
Comandi sul volante . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91
Quadro strumenti:
– Strumentazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
– Display . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
– Spie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78
Avvisatore acustico (funziona solo a quadro acceso) Airbag
lato conducente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Leva del tergi-lavacristallo e comandi dell'indicatore multi-
funzioni* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 128, 65
1
23
456
78
9
10
Rotella di regolazione del riscaldamento del sedile sinistro
. .141
Comandi di
– Riscaldamento* e aerazione . . . . . . . . . . . . . . . . . . . . . . . . . . . . 161
– Climatic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 163
– Climatronic* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 167
Radio/Navigatore*
Rotella di regolazione del riscaldamento del sedile destro . . .141
Spia per la disattivazione degli airbag del passeggero ante-
riore . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 45
Airbag frontale lato del passeggero anteriore . . . . . . . . . . . . . . .31
Leva di apertura del cassetto portaoggetti . . . . . . . . . . . . . . . . . .145
Leva selettrice . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 183
Alloggiamento portabevande . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 149
Comandi sulla console centrale:
– Chiusura centralizzata . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 97
– ESC* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 199
– Controllo della pressione degli pneumatici
– Accendisigari / presa elettrica . . . . . . . . . . . . . . . . . . . . . . . . . . . 153
– Regolazione specchietti retrovisori esterni . . . . . . . . . . . . . . .133
– Start-Stop* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 179
Freno a mano . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 188
Interruttore lampeggianti d'emergenza . . . . . . . . . . . . . . . . . . . . .122
Pedali
Blocchetto d'avviamento . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 175
1112
131415
1617181920
21222324
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

58Strumentazione

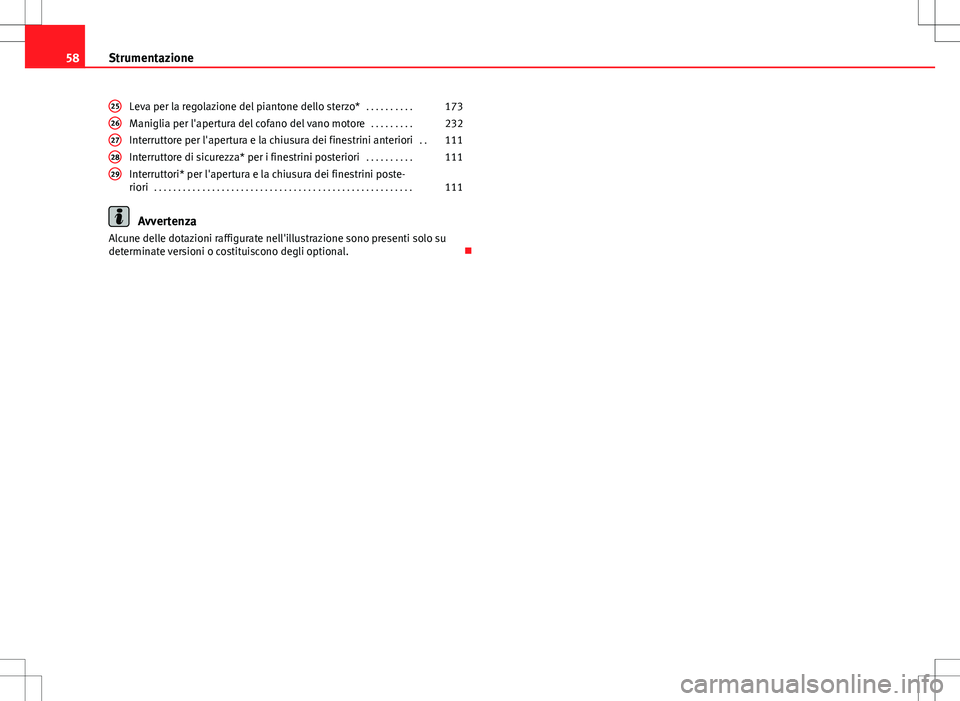

Leva per la regolazione del piantone dello sterzo* . . . . . . . . . .173
Maniglia per l'apertura del cofano del vano motore . . . . . . . . .232
Interruttore per l'apertura e la chiusura dei finestrini anteriori . .111
Interruttore di sicurezza* per i finestrini posteriori . . . . . . . . . .111
Interruttori* per l'apertura e la chiusura dei finestrini poste-
riori . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
Avvertenza
Alcune delle dotazioni raffigurate nell'illustrazione sono presenti solo su
determinate versioni o costituiscono degli optional. 
2526272829

59
Strumentazione

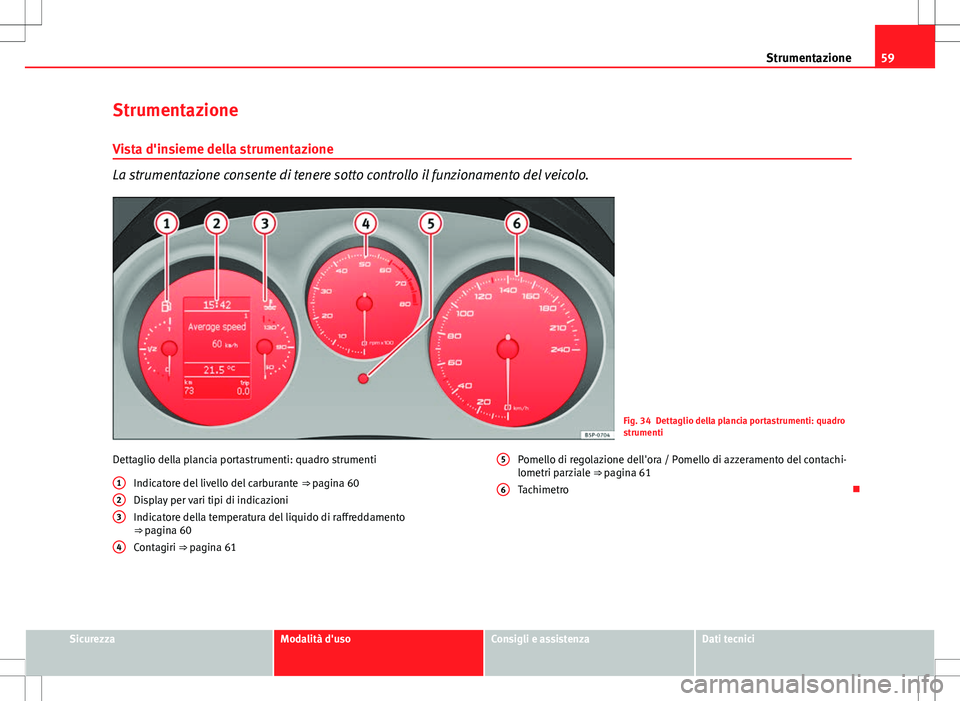

Strumentazione
Vista d'insieme della strumentazione
La strumentazione consente di tenere sotto controllo il funzionamento del veicolo.
Fig. 34 Dettaglio della plancia portastrumenti: quadro
strumenti
Dettaglio della plancia portastrumenti: quadro strumenti Indicatore del livello del carburante ⇒ pagina 60
Display per vari tipi di indicazioni
Indicatore della temperatura del liquido di raffreddamento
⇒ pagina 60
Contagiri ⇒ pagina 61
1
23
4
Pomello di regolazione dell'ora / Pomello di azzeramento del contachi-
lometri parziale ⇒ pagina 61
Tachimetro

5
6
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

60Strumentazione

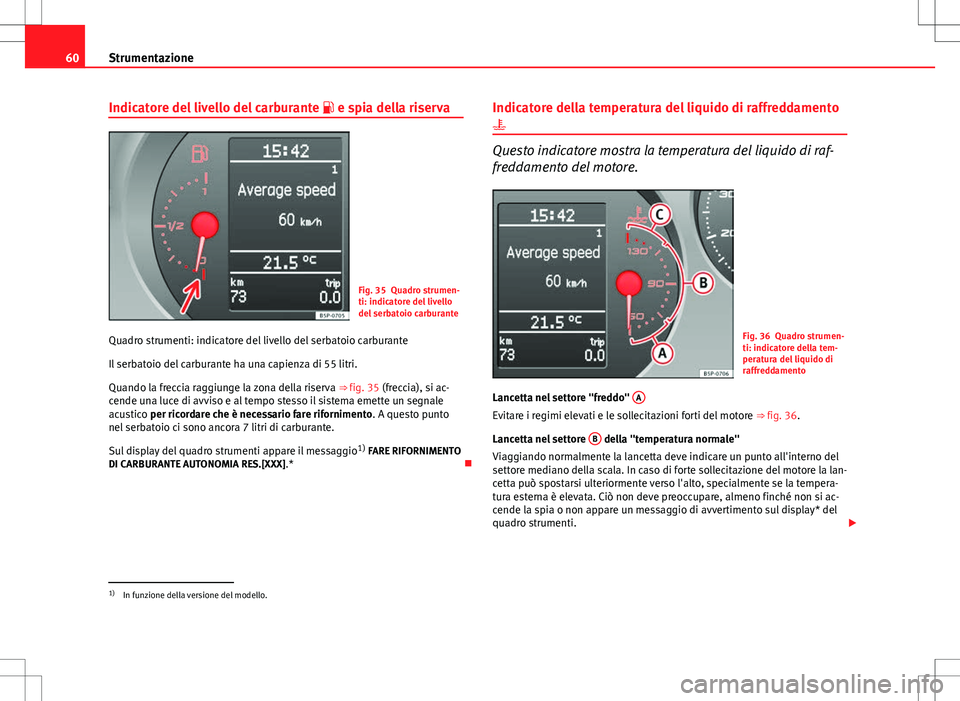

Indicatore del livello del carburante  e spia della riserva
Fig. 35 Quadro strumen-
ti: indicatore del livello
del serbatoio carburante
Quadro strumenti: indicatore del livello del serbatoio carburante
Il serbatoio del carburante ha una capienza di 55 litri.
Quando la freccia raggiunge la zona della riserva ⇒ fig. 35 (freccia), si ac-
cende una luce di avviso e al tempo stesso il sistema emette un segnale
acustico per ricordare che è necessario fare rifornimento. A questo punto
nel serbatoio ci sono ancora 7 litri di carburante.
Sul display del quadro strumenti appare il messaggio 1)
FARE RIFORNIMENTO
DI CARBURANTE AUTONOMIA RES.[XXX] .* Indicatore della temperatura del liquido di raffreddamento

Questo indicatore mostra la temperatura del liquido di raf-
freddamento del motore.
Fig. 36 Quadro strumen-
ti: indicatore della tem-
peratura del liquido di
raffreddamento
Lancetta nel settore "freddo" A
Evitare i regimi elevati e le sollecitazioni forti del motore
⇒ fig. 36.
Lancetta nel settore B
della "temperatura normale"
Viaggiando normalmente la lancetta deve indicare un punto all'interno del
settore mediano della scala. In caso di forte sollecitazione del motore la lan-
cetta può spostarsi ulteriormente verso l'alto, specialmente se la tempera-
tura esterna è elevata. Ciò non deve preoccupare, almeno finché non si ac-
cende la spia o non appare un messaggio di avvertimento sul display* del
quadro strumenti. 
1)
In funzione della versione del modello.

61
Strumentazione

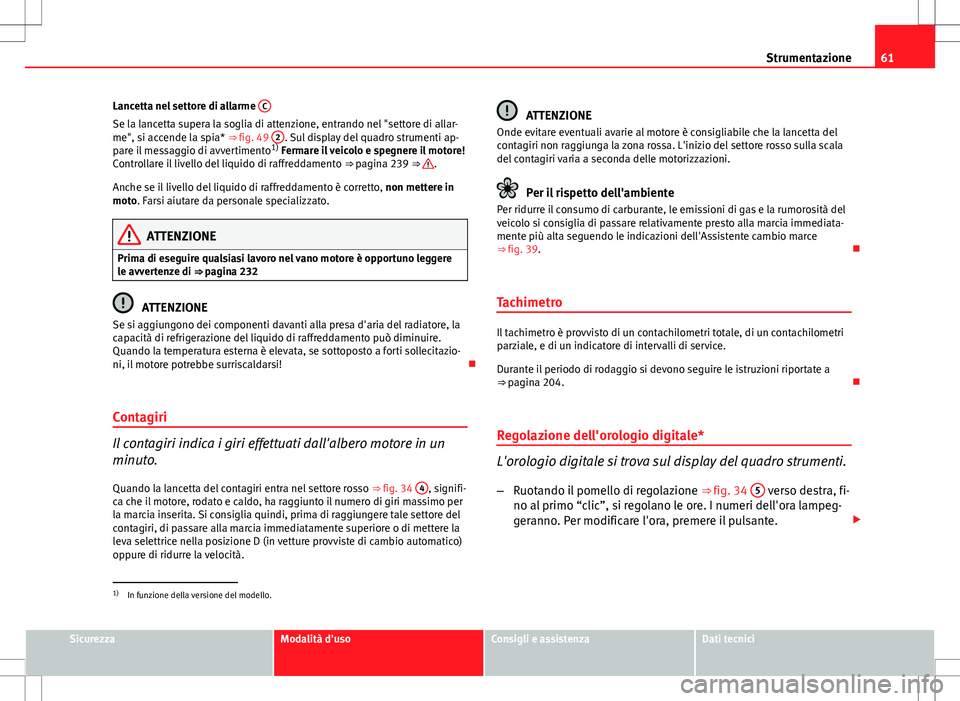

Lancetta nel settore di allarme C
Se la lancetta supera la soglia di attenzione, entrando nel "settore di allar-
me", si accende la spia* ⇒ fig. 49 2. Sul display del quadro strumenti ap-
pare il messaggio di avvertimento 1)
Fermare il veicolo e spegnere il motore!
Controllare il livello del liquido di raffreddamento ⇒ pagina 239 ⇒ 
.
Anche se il livello del liquido di raffreddamento è corretto, non mettere in
moto. Farsi aiutare da personale specializzato.
ATTENZIONE
Prima di eseguire qualsiasi lavoro nel vano motore è opportuno leggere
le avvertenze di ⇒ pagina 232
ATTENZIONE
Se si aggiungono dei componenti davanti alla presa d'aria del radiatore, la
capacità di refrigerazione del liquido di raffreddamento può diminuire.
Quando la temperatura esterna è elevata, se sottoposto a forti sollecitazio-
ni, il motore potrebbe surriscaldarsi! 
Contagiri
Il contagiri indica i giri effettuati dall'albero motore in un
minuto.
Quando la lancetta del contagiri entra nel settore rosso ⇒ fig. 34 4
, signifi-
ca che il motore, rodato e caldo, ha raggiunto il numero di giri massimo per
la marcia inserita. Si consiglia quindi, prima di raggiungere tale settore del
contagiri, di passare alla marcia immediatamente superiore o di mettere la
leva selettrice nella posizione D (in vetture provviste di cambio automatico)
oppure di ridurre la velocità.
ATTENZIONE
Onde evitare eventuali avarie al motore è consigliabile che la lancetta del
contagiri non raggiunga la zona rossa. L'inizio del settore rosso sulla scala
del contagiri varia a seconda delle motorizzazioni.
Per il rispetto dell'ambiente
Per ridurre il consumo di carburante, le emissioni di gas e la rumorosità del
veicolo si consiglia di passare relativamente presto alla marcia immediata-
mente più alta seguendo le indicazioni dell'Assistente cambio marce
⇒  fig. 39. 
Tachimetro
Il tachimetro è provvisto di un contachilometri totale, di un contachilometri
parziale, e di un indicatore di intervalli di service.
Durante il periodo di rodaggio si devono seguire le istruzioni riportate a
⇒  pagina 204. 
Regolazione dell'orologio digitale*
L'orologio digitale si trova sul display del quadro strumenti. – Ruotando il pomello di regolazione ⇒ fig. 34 5
verso destra, fi-
no al primo “clic”, si regolano le ore. I numeri dell'ora lampeg-
geranno. Per modificare l'ora, premere il pulsante. 
1)
In funzione della versione del modello.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

62Strumentazione
–Ruotando il pomello di regolazione verso destra, fino al secon-
do “clic”, si regolano i minuti. I numeri dei minuti lampeggeran-
no. Per modificare i minuti, premere il pulsante.
Avvertenza
Nelle versioni Highline è possibile configurare l'ora anche nel menu Kombi. 

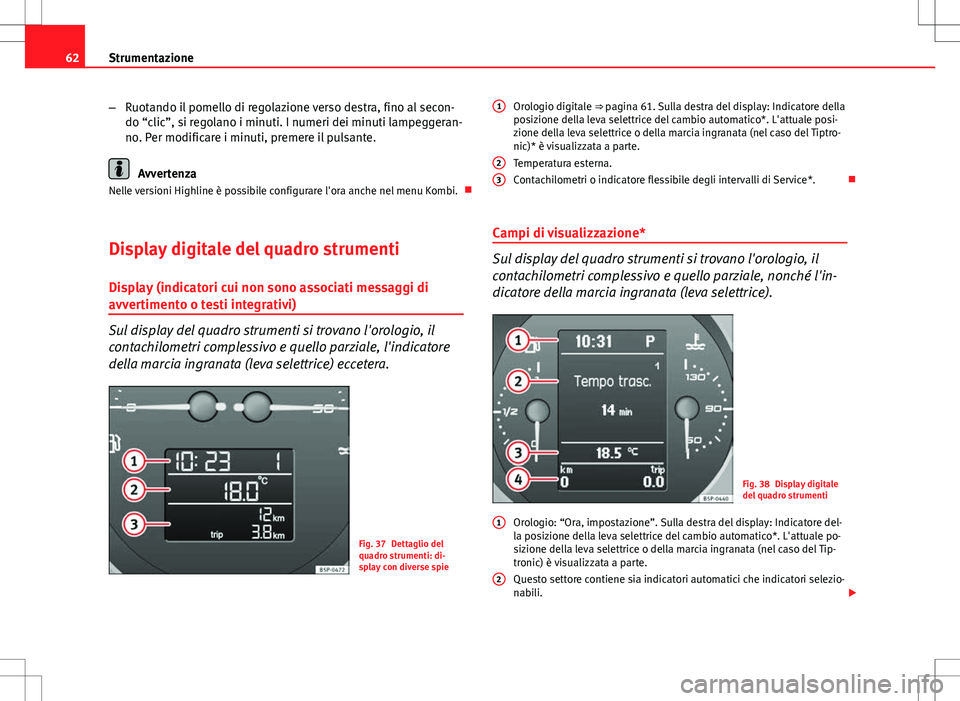

Display digitale del quadro strumenti
Display (indicatori cui non sono associati messaggi di
avvertimento o testi integrativi)
Sul display del quadro strumenti si trovano l'orologio, il
contachilometri complessivo e quello parziale, l'indicatore
della marcia ingranata (leva selettrice) eccetera.
Fig. 37 Dettaglio del
quadro strumenti: di-
splay con diverse spie Orologio digitale ⇒ pagina 61. Sulla destra del display: Indicatore della
posizione della leva selettrice del cambio automatico*. L'attuale posi-
zione della leva selettrice o della marcia ingranata (nel caso del Tiptro-
nic)* è visualizzata a parte.
Temperatura esterna.
Contachilometri o indicatore flessibile degli intervalli di Service*.

Campi di visualizzazione*
Sul display del quadro strumenti si trovano l'orologio, il
contachilometri complessivo e quello parziale, nonché l'in-
dicatore della marcia ingranata (leva selettrice).
Fig. 38 Display digitale
del quadro strumenti
Orologio: “Ora, impostazione”. Sulla destra del display: Indicatore del-
la posizione della leva selettrice del cambio automatico*. L'attuale po-
sizione della leva selettrice o della marcia ingranata (nel caso del Tip-
tronic) è visualizzata a parte.
Questo settore contiene sia indicatori automatici che indicatori selezio-
nabili. 
1
23
1
2
