2013 Seat Altea Freetrack Manuale del proprietario (in Italian)

167
Climatizzazione
Climatronic 2C*
Comandi
I comandi sono disposti in modo da consentire una regolazione separata della climatizzazione nella zona destra e nella zona
sinistra dell'abitacolo.
Fig. 129 Sulla plancia portastrumenti: i comandi del
Climatronic 2C
Il climatizzatore regola la temperatura solo con il motore acceso e
il ventilatore in movimento.
– Girare le rotelline di regolazione della temperatura ⇒ fig. 129
per regolare rispettivamente la temperature della zona sinistra
o della zona destra dell'abitacolo.
– Per attivare una funzione si deve premere il tasto ad essa relati-
vo. Quando la funzione è attiva, viene indicato sul display della
radio. Inoltre, tutte le funzioni sono illuminate da led. Per disat-
tivare la funzione bisogna premere nuovamente il tasto ad essa
corrispondente. Il livello della temperatura è regolabile separatamente tra zona sinistra e zo-
na destra dell'abitacolo.
Tasto 
– Funzione di sbrinamento del parabrezza. L'aria aspirata dal-
l'esterno viene convogliata sul parabrezza. La sua accensione disattiva
la funzione di ricircolo. Se la temperatura è superiore ai 3 °C, il climatiz-
zatore entra in funzione automaticamente, allo scopo di deumidificare
l'aria. Il tasto si illumina di giallo e il simbolo viene mostrato nel display
della radio o del navigatore.
Tasto 
– Ripartizione dell'aria: verso l'alto
Tasto  – Ripartizione dell'aria: a mezza altezza
Tasto  – Ripartizione dell'aria: verso il basso
Tasto  – Ricircolo manuale

1
2345
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

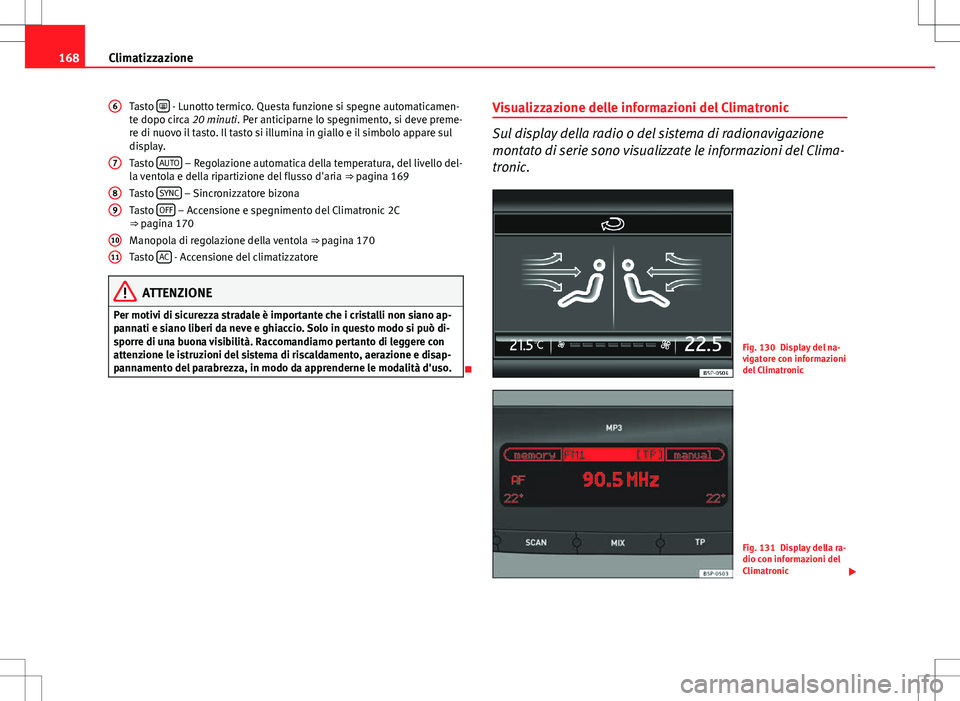

168Climatizzazione
Tasto 
- Lunotto termico. Questa funzione si spegne automaticamen-
te dopo circa 20 minuti. Per anticiparne lo spegnimento, si deve preme-
re di nuovo il tasto. Il tasto si illumina in giallo e il simbolo appare sul
display.
Tasto AUTO
– Regolazione automatica della temperatura, del livello del-
la ventola e della ripartizione del flusso d'aria ⇒ pagina 169
Tasto SYNC
– Sincronizzatore bizona
Tasto OFF – Accensione e spegnimento del Climatronic 2C
⇒  pagina 170
Manopola di regolazione della ventola ⇒ pagina 170
Tasto AC
- Accensione del climatizzatore
ATTENZIONE
Per motivi di sicurezza stradale è importante che i cristalli non siano ap-
pannati e siano liberi da neve e ghiaccio. Solo in questo modo si può di-
sporre di una buona visibilità. Raccomandiamo pertanto di leggere con
attenzione le istruzioni del sistema di riscaldamento, aerazione e disap-
pannamento del parabrezza, in modo da apprenderne le modalità d'uso.

6
7
89
1011
Visualizzazione delle informazioni del Climatronic
Sul display della radio o del sistema di radionavigazione
montato di serie sono visualizzate le informazioni del Clima-
tronic.
Fig. 130 Display del na-
vigatore con informazioni
del Climatronic
Fig. 131 Display della ra-
dio con informazioni del
Climatronic


169
Climatizzazione
I led dei comandi del Climatronic indicano l'attivazione della funzione sele-
zionata.
Inoltre, lo schermo della radio o del sistema di radionavigazione montato di
serie mostra brevemente le regolazioni correnti del Climatronic se vengono
modificate.
I simboli dello schermo della radio o del sistema di radionavigazione sono
uguali a quelli dei comandi del Climatronic. 
Modalità automatica
Questa funzione regola automaticamente la temperatura, il
volume e la ripartizione dell'aria con l'obiettivo di ottenere
rapidamente la temperatura impostata e di mantenerla poi
costante.
La temperatura dell'aria può essere regolata separatamente per la
zona destra e per quella sinistra dell'abitacolo.
Attivazione della modalità di funzionamento automatica
– Premere il tasto AUTO
⇒ fig. 129. Nel display della radio viene
visualizzato “AUTO High” (velocità del ventilatore alta).
– Premere il tasto AUTO
⇒ fig. 129. Nel display della radio viene
visualizzato “AUTO Low” (velocità del ventilatore bassa).
A seconda della versione e dell'allestimento, il veicolo può comprendere: Impostando la modalità di funzionamento automatico e una temperatura di
22 °C (72 °F) si ottiene velocemente all'interno dell'abitacolo una tempera-
tura gradevole. Si consiglia quindi di modificare queste impostazioni sol-
tanto se ciò si rende necessario per esigenze particolari. La temperatura
dell'abitacolo può essere regolata tra +18 °C (64 °F) e +26 °C (80 °F). Si con-
sideri comunque che si tratta di valori approssimativi, che nella realtà pos-
sono risultare leggermente superiori o leggermente inferiori in quanto di-
pendenti in parte dalle condizioni climatiche esterne.
Il Climatronic mantiene una temperatura costante all'interno dell'abitacolo.
Esso modifica la temperatura dell'aria che entra nell'abitacolo, la velocità
del ventilatore e la distribuzione dell'aria. L'impianto considera anche l'e-
ventuale irraggiamento solare, così che in tal caso non è necessario interve-
nire manualmente sulle impostazioni dell'impianto di climatizzazione. Dun-
que con la modalità automatica ci si assicura davvero, in quasi tutti i casi,
un notevole benessere in qualsiasi stagione.
La modalità di funzionamento automatica si disattiva quando si agisce ma-
nualmente su uno dei tasti che regolano la ripartizione dell'aria, la ventola,
il tasto

o il tasto di ricircolo dell'aria . La temperatura continuerà a re-
golarsi in base ai parametri selezionati manualmente dall'utente.
Avvertenza
Esistono due modalità automatiche:
● Modalità automatica LO: calcola la portata dell'aria per due persone.
● Modalità automatica HI: calcola la portata dell'aria per più di due perso-
ne. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

170Climatizzazione
Modalità manuale
La modalità di funzionamento manuale consente di regolare da soli in modo diretto la temperatura, il volume e la ripartizione
dell'aria.
Fig. 132 Comandi del Climatronic 2C nel quadro stru-
menti
Attivazione della modalità di funzionamento manuale
– Premere uno dei tasti compresi tra ⇒ fig. 132 1
e 5 oppure i
tasti della ventola 10. La funzione selezionata compare nel di-
splay della radio o del navigatore.
Temperatura
Per la regolazione separata della temperatura nella zona destra e in quella
sinistra dell'abitacolo si hanno a disposizione i tasti di regolazione della
temperatura. Sopra ad ogni regolatore è riportata la temperatura program-
mata per la zona corrispondente. La temperatura dell'abitacolo può essere
regolata tra +18 °C (64 °F) e +26 °C (80 °F). Si consideri comunque che si
tratta di valori approssimativi, che nella realtà possono risultare leggermen-
te superiori o leggermente inferiori in quanto dipendenti in parte dalle con-
dizioni climatiche esterne. Se si seleziona una temperatura inferiore a 18 °C (64 °F) sul display appare
l'indicazione LO. L'impianto sviluppa allora la massima potenza di raffred-
damento senza però regolare la temperatura.
Se viene selezionata una temperatura superiore a 26 °C (80 °F), sul display
appare l'indicazione HI. L'impianto sviluppa allora la massima potenza di ri-
scaldamento senza però regolare la temperatura.
Ventilatore
Il livello del ventilatore si imposta in modo continuo per mezzo dei tasti 10
.
È consigliabile tenere sempre acceso il ventilatore al livello più basso, così
che nell'abitacolo ci sia un ricambio d'aria costante. Premendo il tasto 
fino al valore minimo di -1, si disattiva il Climatronic.
Ripartizione del flusso d'aria
La ripartizione del flusso dell'aria si regola per mezzo dei tasti 
,  e .
È possibile inoltre aprire e chiudere separatamente alcune delle bocchette. 

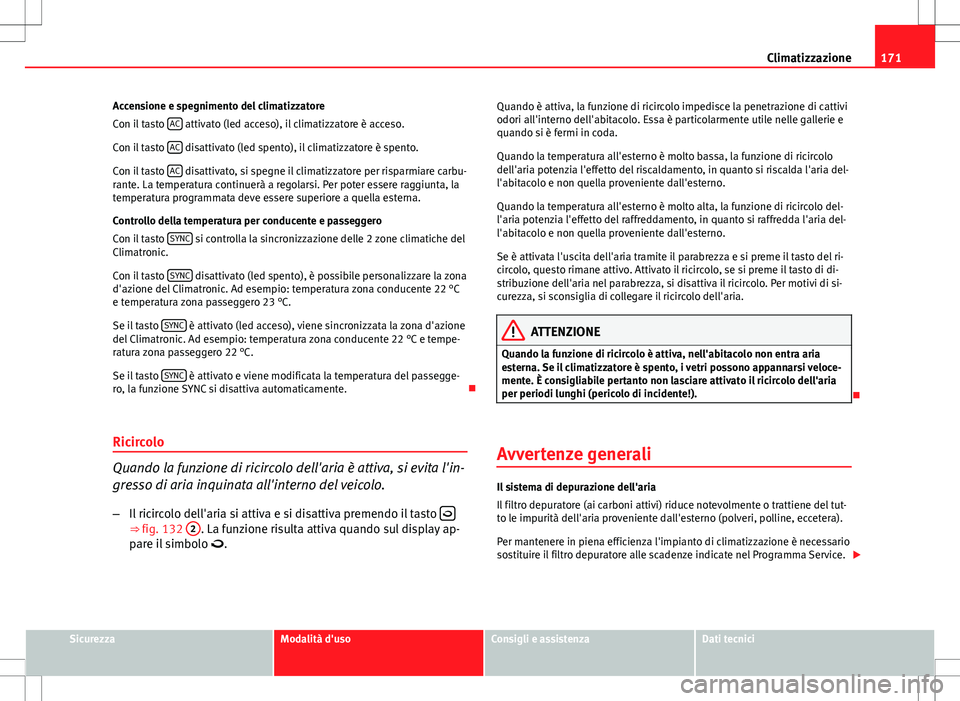

171
Climatizzazione
Accensione e spegnimento del climatizzatore
Con il tasto AC
attivato (led acceso), il climatizzatore è acceso.
Con il tasto AC
disattivato (led spento), il climatizzatore è spento.
Con il tasto AC
disattivato, si spegne il climatizzatore per risparmiare carbu-
rante. La temperatura continuerà a regolarsi. Per poter essere raggiunta, la
temperatura programmata deve essere superiore a quella esterna.
Controllo della temperatura per conducente e passeggero
Con il tasto SYNC
si controlla la sincronizzazione delle 2 zone climatiche del
Climatronic.
Con il tasto SYNC
disattivato (led spento), è possibile personalizzare la zona
d'azione del Climatronic. Ad esempio: temperatura zona conducente 22 °C
e temperatura zona passeggero 23 °C.
Se il tasto SYNC
è attivato (led acceso), viene sincronizzata la zona d'azione
del Climatronic. Ad esempio: temperatura zona conducente 22 °C e tempe-
ratura zona passeggero 22 °C.
Se il tasto SYNC
è attivato e viene modificata la temperatura del passegge-
ro, la funzione SYNC si disattiva automaticamente. 
Ricircolo
Quando la funzione di ricircolo dell'aria è attiva, si evita l'in-
gresso di aria inquinata all'interno del veicolo.
– Il ricircolo dell'aria si attiva e si disattiva premendo il tasto 
⇒ 
fig. 132 2. La funzione risulta attiva quando sul display ap-
pare il simbolo . Quando è attiva, la funzione di ricircolo impedisce la penetrazione di cattivi
odori all'interno dell'abitacolo. Essa è particolarmente utile nelle gallerie e
quando si è fermi in coda.
Quando la temperatura all'esterno è molto bassa, la funzione di ricircolo
dell'aria potenzia l'effetto del riscaldamento, in quanto si riscalda l'aria del-
l'abitacolo e non quella proveniente dall'esterno.
Quando la temperatura all'esterno è molto alta, la funzione di ricircolo del-
l'aria potenzia l'effetto del raffreddamento, in quanto si raffredda l'aria del-
l'abitacolo e non quella proveniente dall'esterno.
Se è attivata l'uscita dell'aria tramite il parabrezza e si preme il tasto del ri-
circolo, questo rimane attivo. Attivato il ricircolo, se si preme il tasto di di-
stribuzione dell'aria nel parabrezza, si disattiva il ricircolo. Per motivi di si-
curezza, si sconsiglia di collegare il ricircolo dell'aria.
ATTENZIONE
Quando la funzione di ricircolo è attiva, nell'abitacolo non entra aria
esterna. Se il climatizzatore è spento, i vetri possono appannarsi veloce-
mente. È consigliabile pertanto non lasciare attivato il ricircolo dell'aria
per periodi lunghi (pericolo di incidente!).

Avvertenze generali
Il sistema di depurazione dell'aria
Il filtro depuratore (ai carboni attivi) riduce notevolmente o trattiene del tut-
to le impurità dell'aria proveniente dall'esterno (polveri, polline, eccetera).
Per mantenere in piena efficienza l'impianto di climatizzazione è necessario
sostituire il filtro depuratore alle scadenze indicate nel Programma Service. 
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

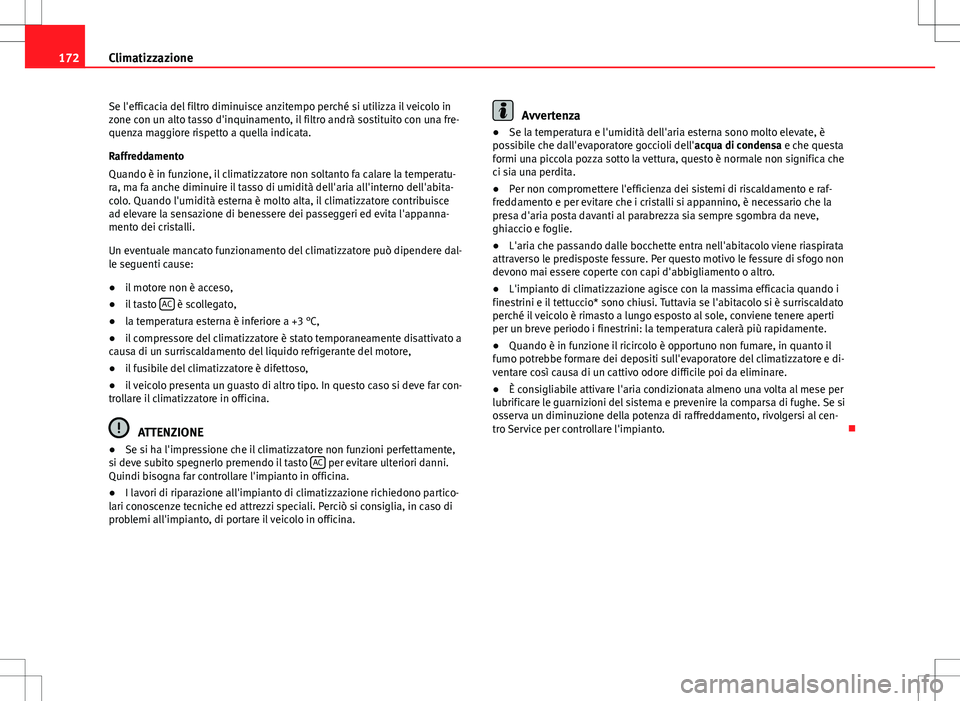

172Climatizzazione
Se l'efficacia del filtro diminuisce anzitempo perché si utilizza il veicolo in
zone con un alto tasso d'inquinamento, il filtro andrà sostituito con una fre-
quenza maggiore rispetto a quella indicata.
Raffreddamento
Quando è in funzione, il climatizzatore non soltanto fa calare la temperatu-
ra, ma fa anche diminuire il tasso di umidità dell'aria all'interno dell'abita-
colo. Quando l'umidità esterna è molto alta, il climatizzatore contribuisce
ad elevare la sensazione di benessere dei passeggeri ed evita l'appanna-
mento dei cristalli.
Un eventuale mancato funzionamento del climatizzatore può dipendere dal-
le seguenti cause:
● il motore non è acceso,
● il tasto AC
è scollegato,
● la temperatura esterna è inferiore a +3 °C,
● il compressore del climatizzatore è stato temporaneamente disattivato a
causa di un surriscaldamento del liquido refrigerante del motore,
● il fusibile del climatizzatore è difettoso,
● il veicolo presenta un guasto di altro tipo. In questo caso si deve far con-
trollare il climatizzatore in officina.
ATTENZIONE
● Se si ha l'impressione che il climatizzatore non funzioni perfettamente,
si deve subito spegnerlo premendo il tasto AC
per evitare ulteriori danni.
Quindi bisogna far controllare l'impianto in officina.
● I lavori di riparazione all'impianto di climatizzazione richiedono partico-
lari conoscenze tecniche ed attrezzi speciali. Perciò si consiglia, in caso di
problemi all'impianto, di portare il veicolo in officina.
Avvertenza
● Se la temperatura e l'umidità dell'aria esterna sono molto elevate, è
possibile che dall'evaporatore goccioli dell'acqua di condensa e che questa
formi una piccola pozza sotto la vettura, questo è normale non significa che
ci sia una perdita.
● Per non compromettere l'efficienza dei sistemi di riscaldamento e raf-
freddamento e per evitare che i cristalli si appannino, è necessario che la
presa d'aria posta davanti al parabrezza sia sempre sgombra da neve,
ghiaccio e foglie.
● L'aria che passando dalle bocchette entra nell'abitacolo viene riaspirata
attraverso le predisposte fessure. Per questo motivo le fessure di sfogo non
devono mai essere coperte con capi d'abbigliamento o altro.
● L'impianto di climatizzazione agisce con la massima efficacia quando i
finestrini e il tettuccio* sono chiusi. Tuttavia se l'abitacolo si è surriscaldato
perché il veicolo è rimasto a lungo esposto al sole, conviene tenere aperti
per un breve periodo i finestrini: la temperatura calerà più rapidamente.
● Quando è in funzione il ricircolo è opportuno non fumare, in quanto il
fumo potrebbe formare dei depositi sull'evaporatore del climatizzatore e di-
ventare così causa di un cattivo odore difficile poi da eliminare.
● È consigliabile attivare l'aria condizionata almeno una volta al mese per
lubrificare le guarnizioni del sistema e prevenire la comparsa di fughe. Se si
osserva un diminuzione della potenza di raffreddamento, rivolgersi al cen-
tro Service per controllare l'impianto. 

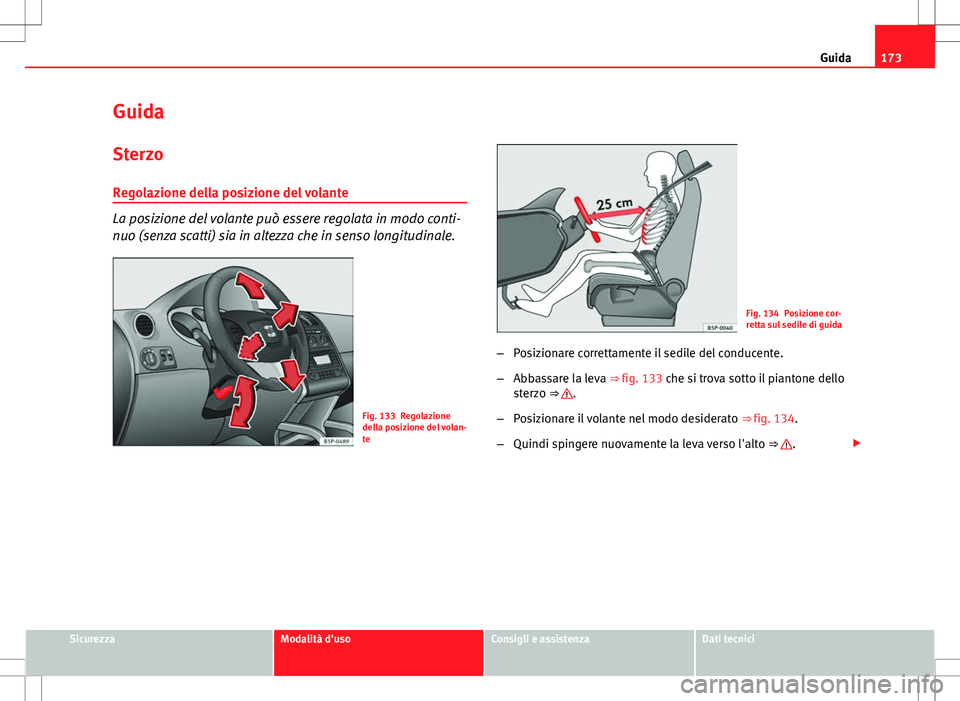

173
Guida
Guida
Sterzo
Regolazione della posizione del volante
La posizione del volante può essere regolata in modo conti-
nuo (senza scatti) sia in altezza che in senso longitudinale.
Fig. 133 Regolazione
della posizione del volan-
te
Fig. 134 Posizione cor-
retta sul sedile di guida
– Posizionare correttamente il sedile del conducente.
– Abbassare la leva ⇒ fig. 133 che si trova sotto il piantone dello
sterzo ⇒ 
.
– Posizionare il volante nel modo desiderato ⇒ fig. 134.
– Quindi spingere nuovamente la leva verso l'alto ⇒ 
.
SicurezzaModalità d'usoConsigli e assistenzaDati tecnici

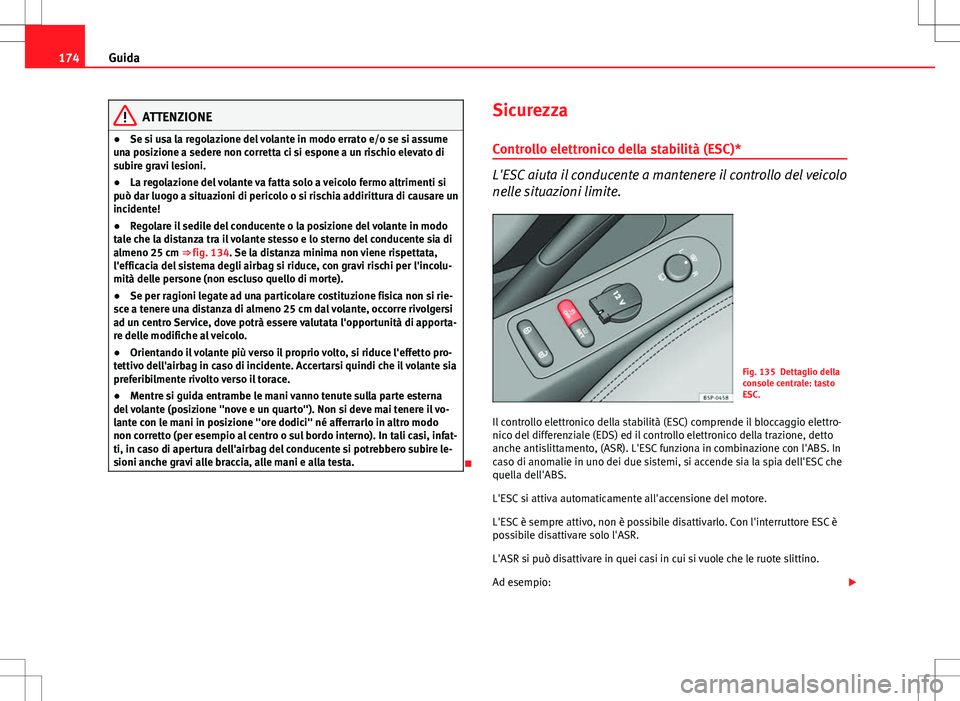

174Guida
ATTENZIONE
● Se si usa la regolazione del volante in modo errato e/o se si assume
una posizione a sedere non corretta ci si espone a un rischio elevato di
subire gravi lesioni.
● La regolazione del volante va fatta solo a veicolo fermo altrimenti si
può dar luogo a situazioni di pericolo o si rischia addirittura di causare un
incidente!
● Regolare il sedile del conducente o la posizione del volante in modo
tale che la distanza tra il volante stesso e lo sterno del conducente sia di
almeno 25 cm ⇒ fig. 134. Se la distanza minima non viene rispettata,
l'efficacia del sistema degli airbag si riduce, con gravi rischi per l'incolu-
mità delle persone (non escluso quello di morte).
● Se per ragioni legate ad una particolare costituzione fisica non si rie-
sce a tenere una distanza di almeno 25 cm dal volante, occorre rivolgersi
ad un centro Service, dove potrà essere valutata l'opportunità di apporta-
re delle modifiche al veicolo.
● Orientando il volante più verso il proprio volto, si riduce l'effetto pro-
tettivo dell'airbag in caso di incidente. Accertarsi quindi che il volante sia
preferibilmente rivolto verso il torace.
● Mentre si guida entrambe le mani vanno tenute sulla parte esterna
del volante (posizione "nove e un quarto"). Non si deve mai tenere il vo-
lante con le mani in posizione "ore dodici" né afferrarlo in altro modo
non corretto (per esempio al centro o sul bordo interno). In tali casi, infat-
ti, in caso di apertura dell'airbag del conducente si potrebbero subire le-
sioni anche gravi alle braccia, alle mani e alla testa.
 Sicurezza
Controllo elettronico della stabilità (ESC)*
L'ESC aiuta il conducente a mantenere il controllo del veicolo
nelle situazioni limite.
Fig. 135 Dettaglio della
console centrale: tasto
ESC.
Il controllo elettronico della stabilità (ESC) comprende il bloccaggio elettro-
nico del differenziale (EDS) ed il controllo elettronico della trazione, detto
anche antislittamento, (ASR). L'ESC funziona in combinazione con l'ABS. In
caso di anomalie in uno dei due sistemi, si accende sia la spia dell'ESC che
quella dell'ABS.
L'ESC si attiva automaticamente all'accensione del motore.
L'ESC è sempre attivo, non è possibile disattivarlo. Con l'interruttore ESC è
possibile disattivare solo l'ASR.
L'ASR si può disattivare in quei casi in cui si vuole che le ruote slittino.
Ad esempio: 
