Controlli

111
VERIFICHE
6

CONTROLLI

Filtro a carboni attivi e filtro
abitacolo
Uno sportellino d'accesso situato sotto
al cassettino portaoggetti permette di
sostituire i filtri.
Il filtro a carboni consente di filtrare
le polveri in maniera continua e con
ottime prestazioni.
Se il filtro dell'abitacolo è sporco, può
deteriorare le prestazioni del sistema
dell'aria climatizzata e creare odori
sgradevoli.
Consigliamo di preferire un filtro
abitacolo combinato che, grazie
al secondo filtro attivo specifico,
contribuisce a purificare l'aria respirata
dai passeggeri e a mantenere pulito
l'abitacolo (riduzione di sintomatologie
allergiche, di cattivi odori e depositi di
grasso).

Filtro antiparticolato (Diesel)

La manutenzione del filtro
antiparticolato deve tassativamente
essere effettuata presso la rete
PEUGEOT.
Accelerando dopo una guida
prolungata del veicolo a bassissima
velocità o al regime minimo, si possono
notare emissioni di vapore acqueo
dal tubo di scarico. Queste emissioni
non influiscono sul comportamento del
veicolo e sull'ambiente.


Batteria

Poco prima dell'inverno, far verificare
la batteria dalla rete PEUGEOT o da
un riparatore qualificato.


Pastiglie dei freni

L'usura dei freni dipende dallo stile di guida,
in particolare per le vetture utilizzate in città,
per brevi tragitti. Può essere necessario far
controllare lo stato dei freni anche al di fuori
delle manutenzioni del veicolo.
A meno che non si tratti di una perdita nel
circuito, un abbassamento del liquido dei
freni indica un'usura delle pastiglie dei freni.


Stato di usura dei dischi /
tamburi dei freni
Per le informazioni relative alla verifica
dello stato di usura dei dischi / tamburi
dei freni, rivolgersi alla rete PEUGEOT.


Freno di stazionamento

Se si nota un'eccessiva corsa del freno di
stazionamento o una perdita di efficacia
del sistema frenante, è necessaria una
regolazione anche tra due manutenzioni.
Far verificare il sistema dalla rete
PEUGEOT o da un riparatore qualificato.


Filtro dell'olio

Sostituire periodicamente la cartuccia
secondo le raccomandazioni del
programma di manutenzione. Consultare il libretto di manutenzione e
di garanzia per conoscere gli intervalli
di sostituzione di questi elementi.
A seconda dell'ambiente (atmosfera
polverosa, ecc.) e dell'utilizzo
del veicolo (guida in città, ecc.),
raddoppiare se necessario il numero di
sostituzioni.

ontrolli
11 2
Per effettuare la verifica dei
principali livelli e il controllo di
alcuni elementi, in conformità
con il programma di manutenzione
del costruttore, fare riferimento alle
pagine relative alla motorizzazione del
veicolo nel libretto di manutenzione e
di garanzia.

Spurgo dell'acqua contenuta nel
filtro del gasolio
Cambio manuale

Far controllare il livello secondo il
programma di manutenzione del costruttore.

Utilizzare solo prodotti
raccomandati da PEUGEOT o
prodotti che abbiano le stesse
qualità e caratteristiche.
Per ottimizzare il funzionamento di
organi importanti come il circuito
di frenata, PEUGEOT seleziona e
propone prodotti specifici.
Per non danneggiare gli organi elettrici,
è assolutamente vietato il lavaggio ad
alta pressione del vano motore.
Dopo un lavaggio del veicolo, sui dischi
e sulle piastre dei freni potrebbero
formarsi umidità o brina (in inverno) :
pertanto, l'efficacia della frenata
potrebbe diminuire. Dare leggeri colpi
al pedale del freno per asciugare i freni
ed eliminare la brina. Se questa spia si accende,
effettuare lo spurgo del filtro.
Altrimenti effettuare lo spurgo
regolarmente ad ogni cambio
dell'olio.
Per eliminare l'acqua, svitare la vite di
spurgo situata sul filtro.
Far defluire completamente l'acqua nel
tubo trasparente quindi riavvitare la
vite di spurgo.
I motori HDi si avvalgono di una
tecnologia avanzata. Gli interventi
necessitano di un'assistenza
particolarmente qualificata che la rete
PEUGEOT è in grado di garantirle.
Secondo il Paese di
commercializzazione.

Carburante
11 3
VERIFICH
E
6
RIFORNIMENTO CARBURANTE

Livello minimo carburante


Rifornimento
Il rifornimento di carburante deve
avvenire a motore spento
.


- Aprire lo sportellino del serbatoio.

- Inserire la chiave e girare di un
quarto di giro.

- Togliere il tappo ed agganciarlo alla
staffa collocata sulla parte interna
dello sportellino.



Durante il rifornimento, quando
lo sportello del serbatoio di
carburante è aperto, controllare
che nessuno cerchi di aprire la
porta laterale scorrevole. Quando il livello minimo del
serbatoio viene raggiunto,
questa spia luminosa si
accende.
Quando la spia si accende per la prima
volta, rimangono 8 litri circa
, secondo
lo stile di guida e la motorizzazione.
Effettuare tassativamente un rifornimento di
carburante per evitare di rimanere in panne.
Per non rischiare di danneggiare i sistemi
di antinquinamento e d'iniezione, evitare
che nel serbatoio rimanga poco carburante.









Qualità del carburante utilizzato
per i motori benzina
Un'etichetta incollata all'interno dello
sportellino ricorda il tipo di carburante
da utilizzare.
Il rabbocco di carburante deve superare i
5 litri per essere preso in considerazione
dalla sonda del carburante.
L'apertura del tappo può causare
una rumorosità legata all'aspirazione
dell'aria. Tale depressione,
assolutamente normale, è provocata
dalla tenuta del circuito del carburante.
Quando si effettua il pieno, non
superare il terzo scatto della pistola
di rifornimento, altrimenti
potrebbero
verificarsi dei malfunzionamenti.
La capacità del serbatoio è di circa
60 litri.


- Dopo aver riempito il serbatoio,
bloccare il tappo e richiudere lo
sportellino.

I motori benzina sono perfettamente
compatibili con i biocarburanti benzina
di tipo E10 o E24 (contenenti il 10% o
il 24% di etanolo), conformi alle norme
europee EN 228 e EN 15376.
I carburanti di tipo E85 (contenenti
fino all'85% di etanolo) sono
esclusivamente riservati ai veicoli
commercializzati per questo tipo di
carburante (veicoli BioFlex). La qualità
di etanolo deve rispettare la norma
europea EN 15293.
Per il Brasile vengono commercializzati
veicoli specifici, che funzionano con
carburanti contenenti fino al 100% di
etanolo (tipo E100).

DIESEL


Carburante

11 4
CIRCUITO DEL CARBURANTE
DISATTIVATO

In caso di urto violento, un dispositivo
interrompe automaticamente l'afflusso
di carburante verso il motore.
Il lampeggiamento di questa
spia è accompagnato da un
messaggio sul display.
Verificare l'assenza di odore e di
perdite di carburante all'esterno del
veicolo e ripristinare l'afflusso:


- interrompere il contatto (posizione
STOP),

- estrarre la chiave di contatto,

- reinserire la chiave di contatto,

- inserire il contatto ed avviare il
motore.

POMPA DI REINNESCO
DIESEL



In caso di mancanza di carburante, è
necessario reinnescare il circuito:


- riempire il serbatoio di carburante
con almeno cinque litri di gasolio,

- azionare la pompa manuale di
reinnesco, situata nel vano motore
sotto al coperchietto di protezione,

- azionare il motorino d'avviamento,
fino all'avviamento del motore.
Attenersi al capitolo 6, sezione
"Nel vano motore".












Qualità del carburante utilizzato
per i motori Diesel

I motori Diesel sono perfettamente
compatibili con i biocarburanti
conformi agli standard europei
attuali e futuri (gasolio che rispetta
la norma EN 590 miscelato con un
biocarburante che rispetta la norma
EN 14214) che possono essere
distribuiti dalle stazioni di servizio
(possibilità di integrarvi fino al 7% di
Estere Metilico di Acido Grasso).
L'utilizzo del biocarburante B30 è
possibile su alcuni motori Diesel;
tuttavia, questo utilizzo è condizionato
dalla rigorosa applicazione delle
condizioni particolari di manutenzione.
Consultare la rete PEUGEOT o un
riparatore qualificato.
L’utilizzo di qualsiasi altro tipo di
(bio)carburante (oli vegetali o animali
puri o diluiti, nafta ad uso domestico,
ecc.) è rigorosamente vietato (rischi
di danneggiamenti del motore e del
circuito del carburante).

11 5


Batteria

GUIDA RAPID
A
7
BATTERIA

Prima di scollegare la batteria,
attendere 2 minuti dopo l'interruzione
del contatto.
Non scollegare i terminali quando il
motore è acceso.
Non ricaricare le batterie senza aver
scollegato i terminali.
Dopo ogni ricollegamento della
batteria, inserire il contatto e attendere
1 minuto prima di avviare il motore,
per permettere l'inizializzazione
dei sistemi elettronici. Se dopo
questa manipolazione persistono
leggere anomalie, rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato.
Dopo aver sostituito una lampadina,
attendere 3 minuti circa prima di
ricollegare la batteria.
Se il veicolo non viene utilizzato
per più di un mese, si consiglia di
scollegare la batteria.

Per caricare la batteria con un
caricabatteria


- scollegare la batteria,

- rispettare le istruzioni d'uso fornite
dal fabbricante del caricatore,

- ricollegare la batteria iniziando
dal morsetto (-),

- verificare la pulizia dei morsetti
e dei terminali. Se sono ossidati
(ricoperti di un deposito biancastro
o verdastro), smontarli e pulirli.



Per avviare la vettura
utilizzando un'altra batteria


- collegare il cavo rosso con i
morsetti (+) delle due batterie,

- collegare un'estremità del cavo
verde o nero con il morsetto (-)
della batteria aggiuntiva,

- collegare l'altra estremità del cavo
verde o nero con un punto di
massa del veicolo la cui la batteria
è scarica, il più lontano possibile
dalla batteria,

- azionare il motorino d'avviamento,
lasciare girare il motore,

- attendere il ritorno al regime
minimo e scollegare i cavi.





La presenza di questa etichetta
indica l'utilizzo di una batteria al
piombo da 12 V di tecnologia e
caratteristiche specifiche che, in caso
di scollegamento o di sostituzione,
necessita di un intervento da parte
della rete PEUGEOT o di un riparatore
qualificato.
Il non rispetto di questi consigli può
provocare un'usura prematura della
batteria.

Dopo il rimontaggio della batteria,
lo Stop & Start sarà attivo solo dopo
alcune ore, in funzione delle condizioni
climatiche e dello stato di carica della
batteria (fino a circa 8 ore).

La ricarica della batteria in presenza di
sistema Stop & Start si effettua con la
batteria collegata.

11 6


Batteria


MODO ECONOMIA

Dopo lo spegnimento del motore,
quando la chiave è sulla posizione
contatto, alcune funzioni (tergicristalli,
alzacristalli, plafoniere, autoradio, ecc.)
possono essere utilizzate solo per una
durata massima di trenta minuti, per
evitare che la batteria si scarichi.
Una volta trascorsi questi trenta minuti,
le funzioni attive vengono messe
in stand-by e la spia della batteria
lampeggia, accompagnata da un
messaggio sul display.
Per tornare ad un utilizzo immediato
di queste funzioni, occorre avviare il
motore e lasciarlo girare per alcuni
istanti.
Il tempo di cui si dispone sarà allora
il doppio del tempo di avviamento
del motore. Tuttavia, questo tempo
sarà sempre compreso tra cinque e
trenta minuti.
Se la batteria è scarica non è possibile
avviare il motore.

Sostituzione di una ruota

11 7
7


1. STAZIONAMENTO DEL VEICOLO



- Controllare che i passeggeri siano
scesi dal veicolo e che si trovino al
sicuro dal traffico.

- Parcheggiare possibilmente il
veicolo su un terreno piano, stabile
e non scivoloso.

- Inserire il freno di stazionamento,
disinserire il contatto e inserire la
prima marcia o la retromarcia.
- Se è disponibile un cuneo,
sistemarlo sotto alla ruota
diagonalmente opposta a quella da
sostituire.
Se il veicolo è dotato di gancio
traino, è a volte necessario sollevare
leggermente il veicolo per facilitare
l'estrazione della ruota di scorta dal
cestello.
Su alcuni tipi di terreno e/o se si
trasportano carichi pesanti, rivolgersi
alla rete PEUGEOT o ad un riparatore
qualificato.

SOSTITUIRE UNA RUOTA


2. ATTREZZI DISPONIBILI



- L'attrezzatura è contenuta in un
alloggiamento situato sotto al sedile
anteriore sinistro. Se necessario,
spostare in avanti il sedile per
accedere al contenitore dalla parte
posteriore.

- Svitare il dado ed estrarre il cric e la
manovella.


1.
Manovella di smontaggio ruote.

2.
Cric.

3.
Attrezzo per smontare il copricerchio
delle ruote di alluminio.

4.
Cuneo.
Il cric e tutti gli attrezzi sono specifici per
questo veicolo. Non farne un uso diverso.

Sostituzione di una ruota

11 8

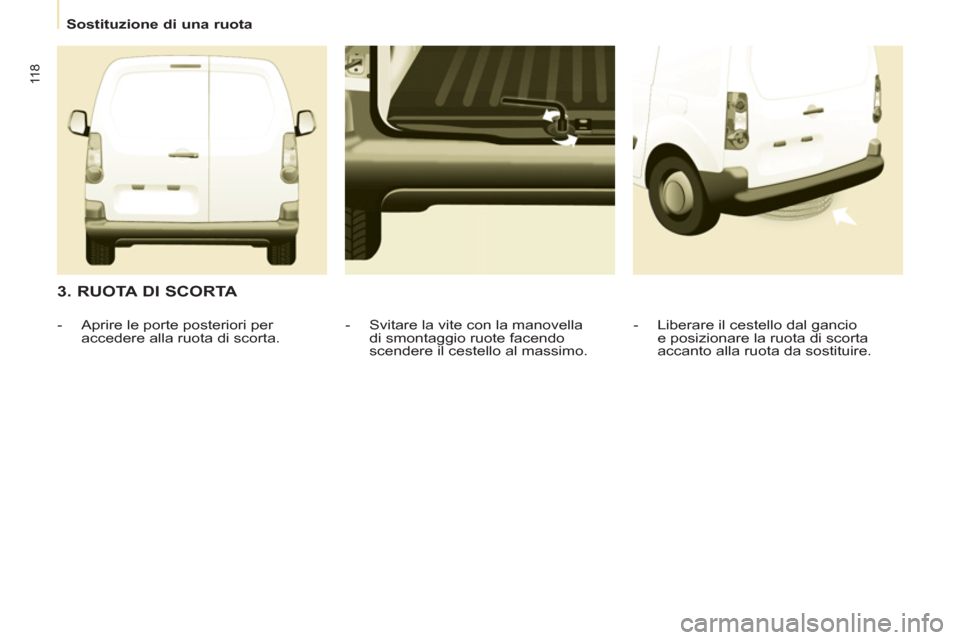

3. RUOTA DI SCORTA


- Liberare il cestello dal gancio
e posizionare la ruota di scorta
accanto alla ruota da sostituire.

- Svitare la vite con la manovella
di smontaggio ruote facendo
scendere il cestello al massimo.

- Aprire le porte posteriori per
accedere alla ruota di scorta.
