2013 Peugeot Partner Manual del propietario (in Spanish)

135

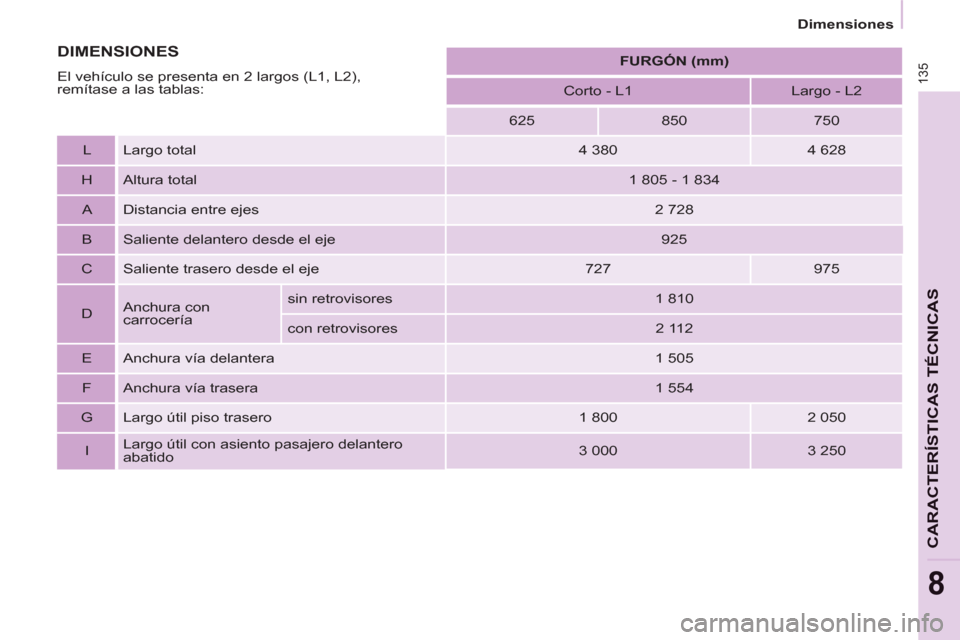

Dimensiones

CARACTERÍSTICAS TÉCNICA
S
8





FURGÓN (mm)



Corto - L1
Largo - L2

625
850
750

L Largo total
4 380
4 628

H Altura total
1 805 - 1 834

A Distancia entre ejes
2 728

B Saliente delantero desde el eje
925

C Saliente trasero desde el eje
727
975

D Anchura con
carrocería sin retrovisores
1 810
con retrovisores
2 112

E Anchura vía delantera
1 505

F Anchura vía trasera
1 554

G Largo útil piso trasero
1 800
2 050

I Largo útil con asiento pasajero delantero
abatido
3 000
3 250 DIMENSIONES DIMENSIONES

El vehículo se presenta en 2 largos (L1, L2),
remítase a las tablas:

Dimensiones





PUERTAS TRASERAS (mm)



L1 - 625
L1 - 850
L2

M Umbral máximo con neumático 195/65 R15
584
609
612









Puertas batientes
Portón trasero

Pequeña
Grande






N Altura útil de apertura (debajo de la carrocería)
1 148
1 313

O Anchura útil
495
543
1 582

137


Dimensiones

CARACTERÍSTICAS TÉCNICA
S
8






PUERTA LATERAL DESLIZANTE (mm)



L1
L2

P
Altura útil
1 100

Q
Anchura útil
650

-

Altura debajo del portón trasero levantado
1 892

138


Dimensiones

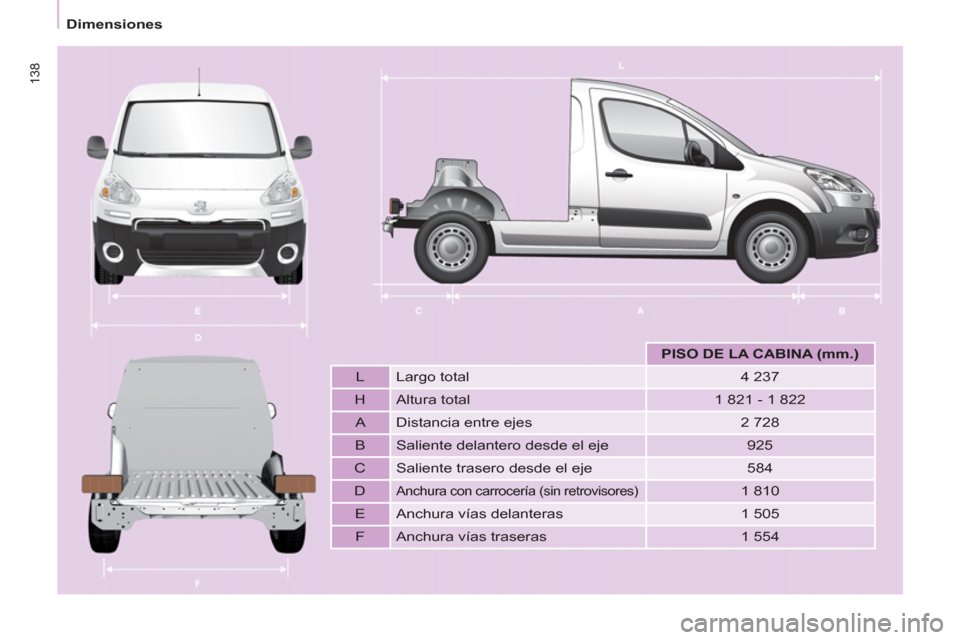

PISO DE LA CABINA (mm.)



L Largo total
4 237

H Altura total
1 821 - 1 822

A Distancia entre ejes
2 728

B Saliente delantero desde el eje
925

C Saliente trasero desde el eje
584

D
Anchura con carrocería (sin retrovisores)

1 810

E Anchura vías delanteras
1 505

F Anchura vías traseras
1 554

CARACTERÍSTICAS TÉCNICA
S
8

Masas
139

MASAS Y CARGAS REMOLCABLES (KG)


Información general

Los valores de MMA del conjunto y
de cargas remolcables indicados son
válidos para una altitud máxima de
1 000 metros; la carga remolcable
mencionada reducirse en un 10% por
cada 1 000 metros suplementarios.
Arrastrando un remolque, está
prohibido superar la velocidad de
80 km/h (respete la legislación vigente
en cada país).
La masa de un remolque con frenos
con compensación de carga se puede
aumentar en el límite de la MMA del
conjunto, en la misma medida en
que se reduzca la masa del vehículo
tractor. Atención, el remolcado con un
vehículo tractor poco cargado puede
reducir la adherencia a la vía. Una temperatura exterior elevada
podría provocar una disminución de la
capacidad del vehículo para proteger
el motor; cuando la temperatura
exterior sea superior a 37 °C, limite la
masa remolcada.
La masa en orden de marcha
(MOM) es igual a la masa en vacío +
conductor (75 kg) + depósito lleno al
90%. Para más información, consulte el
permiso de circulación del vehículo.
En cada país, es imperativo respetar
las cargas remolcables admitidas
por la legislación local. Para conocer
las posibilidades de remolcado del
vehículo y la masa máxima autorizada
del conjunto, consulte con la Red
PEUGEOT.

Elementos de identificación

140

ELEMENTOS DE IDENTIFICACIÓN


A. Placa fabricante.
C. Neumáticos y referencia pintura.
B. Número de serie.
Está situada en el pilar central, lado
derecho.
1 - VF Número en la serie del tipo.
2 - Masa técnica máxima admisible
(MTMA).
3 - Masa máxima autorizada del
conjunto (MMA del conjunto).
4.1 - Masa máxima en el eje delantero.
4.2 - Masa máxima en el eje trasero. Está grabado en el pase de rueda
delantero derecho. El adhesivo C
pegado en la puerta
delantera, indica:


- las dimensiones de las llantas y de
los neumáticos,

- la marca de los neumáticos
recomendados por el fabricante,

- las presiones de inflado, (el control
de la presión de inflado de los
neumáticos se debe realizar en frío
y al menos una vez al mes),

- la referencia del color de la pintura.

9.1
LLAMADA DE URGENCIA O DE ASISTENCIA

9.2










LLAMADA DE URGENCIA O DE ASISTENCIA

En caso de emergencia, pulse esta tecla durante más de2 segundos. El parpadeo del diodo verde y un mensajede voz confirmarán el envío de la llamada a la centralitaPEUGEOT CONNECT SOS *
.
El diodo verde permanece encendido
(sin parpadear) cuando se haestablecido la comunicación y se apaga al finalizar la comunicación.

Al poner el contacto, el piloto verde seenciende durante 3 segundos indicando que el sistema funciona correctamente.
Si, inmediatamente después, vuelve a pulsarse la tecla, la solicitud se anula.
La anulación se confirma mediante un mensa
je de voz.
Pulse esta tecla durante más de 2 se
gundos para solicitar
asistencia si el vehículo ha quedado inmovilizado.
Un mensaje de voz confirmará el envío de la llamada ** .


FUNCIONAMIENTO DEL SISTEMA Si vuelve a pulsar la tecla inmediatamente después, la solicitud se anula.En ese caso, el diodo verde se apaga y la anulación se confirma mediante un mensaje de voz.
Para anular una llamada, indique a la centralita PEU
GEOT CONNECT SOS que se trata de un error.
PEU
GEOT CONNECT SOS localiza inmediatamente su vehículo, se
pone en contacto con usted en su idioma ** , y solicita, si fuera necesario, el envío de los servicios de emergencia correspondientes **
. En los
países donde la plataforma no está operativa, o si se ha rechazado expresamente el servicio de localización, la llamada se redirige
directamente a los servicios de emergencia (11 2), sin información de localización.

Cuando el calculador de airba
g detecta un choque,
independientemente de que se desplieguen o no los airbags, seenvía automáticamente una llamada de urgencia.
*
Según las condiciones generales de utilización del servicio disponible en el punto de
venta y bajo reserva de las limitaciones tecnológicas y técnicas.
**

En función de la cobertura geográfica de PEUGEOT CONNECT SOS, PEUGEOTCONNECT ASSISTA NCE y el idioma nacional oficial seleccionado por el
propietario del vehículo.
Encontrará la lista de servicios PEU
GEOT CONNECT disponibles y de los países
que pueden beneficiarse de ellos en los puntos de ventas y en www.peugeot.es.

Si el piloto naranja parpadea, el sistemapresenta un fallo de funcionamiento. pjppjp p
Si el piloto naranja está encendido de forma fija, es necesario cambiar la pila de pjpj
emergencia.j
En ambos casos, consulte con la red
PEUGEOT.

Si ha adquirido el vehículo fuera de la red PEUGEOT, se aconseja
verificar la configuración de estos servicios. Podrá modificar dichaconfiguración en la red donde adquirió el vehículo. En países multilingües,es posible configurar el servicio en el idioma oficial nacional que desee.

Por razones técnicas
y para garantizar una mejor calidad de los serviciosPEUGEOT CONNECT ofrecidos a los clientes, el fabricante se reserva el derecho a realizar en cualquier momento actualizaciones del sistema
telemático integrado en el vehículo.
