2013 Peugeot Partner Manual del propietario (in Spanish)

Cambiar una lámpara

127
7

LUCES DE MATRÍCULA




- Desenrosque las dos tuercas.

- Empuje las varillas.

- En caso necesario, desconecte el
conector para retirar el piloto.

- Sustituya la lámpara.


Con portón trasero


- Separe el plástico transparente con
un destornillador.

- Sustituya la lámpara.

- Vuelva a poner el plástico
transparente y presiónelo.


TERCER PILOTO DE STOP


Tipo A
, W 16 W - 16 W

Con puertas batientes


- Suelte el guarnecido interior.

- Desconecte el conector separando
su lengüeta.

- Gire el portalámpara un cuarto de
vuelta en el sentido contrario a las
agujas del reloj.

- Sustituya la lámpara.

- Vuelva a poner el portalámpara y
vuelva a conectar el conector.

- Vuelva a poner el guarnecido.



Tipo A
, W5W - 5W

Cambiar un fusible

128
Las cajas de fusibles están situadas:


- en la parte inferior izquierda del
salpicadero (detrás de la tapa);

- en el compartimento motor (cerca
de la batería).
El vehículo puede estar equipado
con una caja de fusibles adicional
para el remolcado, el enganche de
remolque y las conexiones para las
transformaciones de carrocería y el
suelo de la cabina. Está situada en la
parte derecha detrás del tabique de
retención de carga.
Las denominaciones indicadas hacen
referencia exclusivamente a los
fusibles que puede cambiar el usuario
utilizando las pinzas situadas detrás
del guardaobjetos del lado derecho
del salpicadero. Para cualquier
otra intervención, diríjase a la red
PEUGEOT o a un taller cualificado.

Desmontaje y montaje de un
fusible

Sustituya siempre un fusible
defectuoso por otro del mismo
calibre.

PEUGEOT declina toda
responsabilidad relacionada con los
gastos ocasionados por la reparación
del vehículo o con los falllos de
funcionamiento que resultasen de la
instalación de accesorios auxiliares no
suministrados ni recomendados por la
red PEUGEOT y no instalados según
sus prescripciones, en particular,
cuando el consumo del conjunto de los
aparatos suplementarios conectados
supera los 10 miliamperios. A la atención de los profesionales:
para acceder a la información
completa de los fusibles y relés,
consulte la esquemática de los
"Métodos" en la red. Antes de sustituir un fusible, es
necesario conocer la causa del
incidente y solucionarlo.


- Utilice las pinzas.

Cambiar un fusible

129
7


FUSIBLES SITUADOS EN EL
SALPICADERO
Abra la tapa para acceder a los
fusibles. Fusibles
F
Amperios
A
Función
1 15 Limpialuneta
2 - Libre
3 5 Airbags
4 10 Aire acondicionado, toma de diagnosis, mando del
retrovisor, corrección de altura de los faros
5 30 Elevalunas
6 30 Cerraduras
7 5 Luces de techo traseras, lector de mapa delantero,
techo corredizo
8 20 Autorradio, pantalla, detección de subinflado, alarma
y sirena
9 30 Toma de 12 V delantera y trasera
10 15 Columna central
11 15 Antirrobo de poca corriente
12 15 Sensor de lluvia y de luminosidad, airbags
13 5 Cuadro de a bordo
14 15 Ayuda al estacionamiento, mandos del aire
acondicionado automático, kit manos libres
15 30 Cerraduras
16 - Libre
17 40 Desempañado de la luneta/retrovisores

Cambiar un fusible

130


FUSIBLES SITUADOS EN EL HABITÁCULO

Fusibles
F
Amperios
A
Función
1 - Libre
2 20 Asientos calefactados
3 - Libre
4 15 Relé de los retrovisores plegables
5 15 Relé de la toma para equipamiento frigorífico


FUSIBLES DE REMOLCADO/
ENGANCHE REMOLQUE/
CARROCERÍA/SUELO DE LA
CABINA
Las denominaciones indicadas son
solo orientativas, ya que esta caja
suplementaria responde a otros datos
que dependen del transformador de
carrocería cuyo manual de empleo no
sirve como soporte técnico.
Fusibles
F
Amperios
A
Función
1 15 Libre
2 15 Relé del contacto, generador opcional
3 15 Alimentación de 12 V remolque
4 15 Alimentación permanente para los transformadores
5 40 Luces de emergencia

Cambiar un fusible

131
7


FUSIBLES SITUADOS EN EL
COMPARTIMENTO MOTOR
Después de abrir el capó,
desenganche y desplace la caja para
acceder a los fusibles. Fusibles
F
Amperios
A
Función
1 20 Control motor
2 15 Claxon
3 10 Bomba de lavaparabrisas y lavaluneta
4 20 Bomba de lavafaros o LED
5 15 Órganos del motor
6 10 Sensor de ángulo del volante, ESC
7 10 Contactor de freno, contactor de embrague
8 25 Motor de arranque
9 10 Motor de corrección de altura de los faros, caja de
gestión de parque
10 30 Partes del motor
11 40 Libre
12 30 Limpiaparabrisas
13 40 Caja de servicio inteligente
14 30 Bomba
15 10 Luz de carretera derecha
16 10 Luz de carretera izquierda
17 15 Luz de cruce derecha
18 15 Luz de cruce izquierda

Cambiar una escobilla del limpiaparabrisas

132


Colocación en la posición
especial de las escobillas de
limpiaparabrisas


- Durante el minuto posterior al corte
del contacto, accione hacia abajo
el mando del limpiaparabrisas para
colocar las escobillas a lo largo
de los montantes del parabrisas
(posición especial).
Sustitución de una escobilla de
limpiaparabrisas


- Levante el brazo.

- Suelte la escobilla y desmóntela.

- Monte la nueva escobilla.

- Abata el brazo.
Para poner las escobillas en posición
de reposo, ponga el contacto y accione
el mando del limpiaparabrisas.
Sustitución de una escobilla de
limpialuneta


- Levante el brazo y a continuación
suelte la escobilla y desmóntela.

- Monte la nueva escobilla y abata el
brazo.



SUSTITUCIÓN DE UNA ESCOBILLA DE LIMPIAPARABRISAS

Remolcar su vehículo

133
AYUDA RÁPID
A
7


Sin elevación (con las cuatro
ruedas sobre el suelo)
Siempre debe utilizar una barra de
remolcado.

REMOLCADO
Por la parte delantera



- Suelte la tapa, presionando en la
parte inferior de la misma.

- Enrosque al máximo la anilla
amovible de remolcado.



Por la parte trasera



- Suelte la tapa sirviéndose de una
moneda o de la parte plana de la
anilla de remolcado.

- Enrosque al máximo la anilla
amovible de remolcado.

Al remolcar con el motor parado,
no hay asistencia de frenada ni de
dirección.


Con elevación (solo 2 ruedas
sobre el suelo)
Es preferible levantar el vehículo
mediante un útil de elevación
profesional. La anilla de remolcado se encuentra
en la caja de herramientas, situada
debajo del asiento delantero izquierdo.

Vehículos con caja de
velocidades mecánica (versión
diesel)
En los vehículos equipados con
caja de velocidades mecánica, es
necesario que la palanca de cambios
esté en punto muerto. No respetar
esta particularidad puede conllevar
el deterioro de los órganos de la
transmisión, del sistema de frenos y la
ausencia de asistencia a la frenada al
arrancar el motor.

134

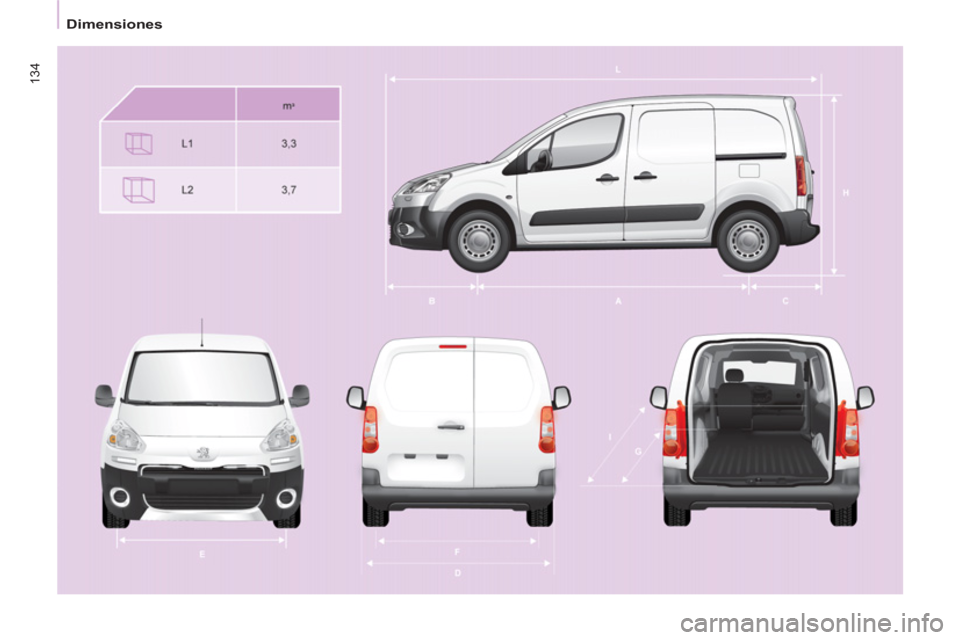

Dimensiones
