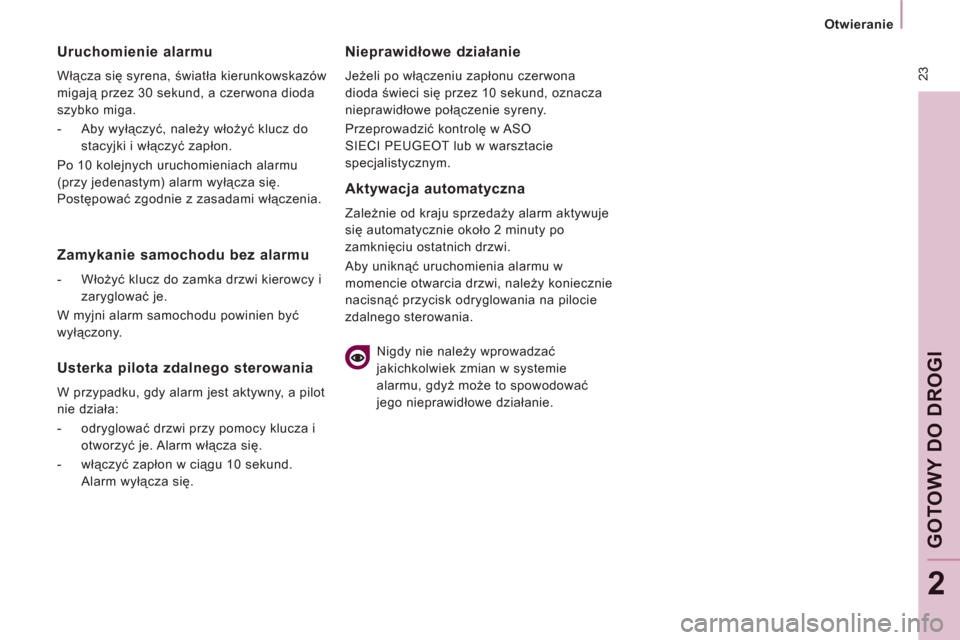

23


Otwieranie

GOTOWY DO DROGI
2


Uruchomienie alarmu

Włącza się syrena, światła kierunkowskazów
migają przez 30 sekund, a czerwona dioda
szybko miga.


- Aby wyłączyć, należy włożyć klucz do
stacyjki i włączyć zapłon.
Po 10 kolejnych uruchomieniach alarmu
(przy jedenastym) alarm wyłącza się.
Postępować zgodnie z zasadami włączenia.


Nieprawidłowe działanie

Jeżeli po włączeniu zapłonu czerwona
dioda świeci się przez 10 sekund, oznacza
nieprawidłowe połączenie syreny.
Przeprowadzić kontrolę w ASO
SIECI PEUGEOT lub w warsztacie
specjalistycznym.


Zamykanie samochodu bez alarmu



- Włożyć klucz do zamka drzwi kierowcy i
zaryglować je.
W myjni alarm samochodu powinien być
wyłączony.


Usterka pilota zdalnego sterowania

W przypadku, gdy alarm jest aktywny, a pilot
nie działa:


- odryglować drzwi przy pomocy klucza i
otworzyć je. Alarm włącza się.

- włączyć zapłon w ciągu 10 sekund.
Alarm wyłącza się.



Aktywacja automatyczna

Zależnie od kraju sprzedaży alarm aktywuje
się automatycznie około 2 minuty po
zamknięciu ostatnich drzwi.
Aby uniknąć uruchomienia alarmu w
momencie otwarcia drzwi, należy koniecznie
nacisnąć przycisk odryglowania na pilocie
zdalnego sterowania.

Nigdy nie należy wprowadzać
jakichkolwiek zmian w systemie
alarmu, gdyż może to spowodować
jego nieprawidłowe działanie.

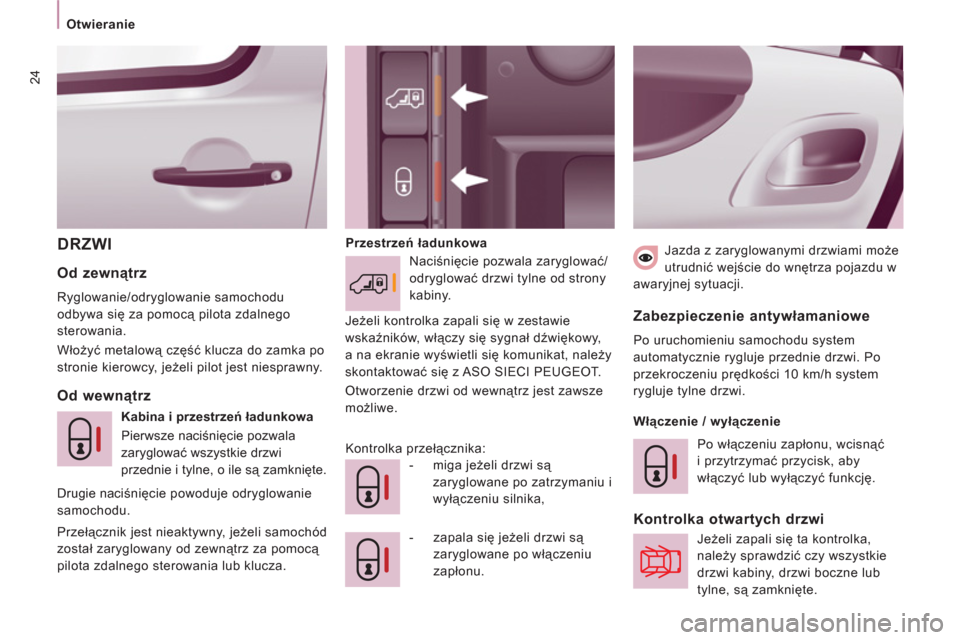

24
Otwieranie
DRZWI
Przestrzeń ładunkowa

- zapala się jeżeli drzwi są
zaryglowane po włączeniu
zapłonu.


Od wewnątrz
Od zewnątrz

Ryglowanie/odryglowanie samochodu
odbywa się za pomocą pilota zdalnego
sterowania.
Włożyć metalową część klucza do zamka po
stronie kierowcy, jeżeli pilot jest niesprawny.

Kabina i przestrzeń ładunkowa
Pierwsze naciśnięcie pozwala
zaryglować wszystkie drzwi
przednie i tylne, o ile są zamknięte.
Drugie naciśnięcie powoduje odryglowanie
samochodu.
Przełącznik jest nieaktywny, jeżeli samochód
został zaryglowany od zewnątrz za pomocą
pilota zdalnego sterowania lub klucza. Naciśnięcie pozwala zaryglować/
odryglować drzwi tylne od strony
kabiny.
Kontrolka przełącznika:


Zabezpieczenie antywłamaniowe

Po uruchomieniu samochodu system
automatycznie rygluje przednie drzwi. Po
przekroczeniu prędkości 10 km/h system
rygluje tylne drzwi.

Włączenie / wyłączenie
Po włączeniu zapłonu, wcisnąć
i przytrzymać przycisk, aby
włączyć lub wyłączyć funkcję.



Kontrolka otwartych drzwi

Jeżeli zapali się ta kontrolka,
należy sprawdzić czy wszystkie
drzwi kabiny, drzwi boczne lub
tylne, są zamknięte.

- miga jeżeli drzwi są
zaryglowane po zatrzymaniu i
wyłączeniu silnika, Jeżeli kontrolka zapali się w zestawie
wskaźników, włączy się sygnał dźwiękowy,
a na ekranie wyświetli się komunikat, należy
skontaktować się z ASO SIECI PEUGEOT.
Otworzenie drzwi od wewnątrz jest zawsze
możliwe. Jazda z zaryglowanymi drzwiami może
utrudnić wejście do wnętrza pojazdu w
awaryjnej sytuacji.

25


Otwieranie

GOTOWY DO DROGI
2

BOCZNE DRZWI PRZESUWNE

Podczas napełniania zbiornika paliwa, nie
należy otwierać bocznych lewych drzwi
ponieważ można uszkodzić klapkę wlewu
paliwa.

Od zewnątrz

Pociągnąć za klamkę do siebie, a następnie
do tyłu.


Praktyczne wskazówki

Należy uważać aby nie zabrudzić
prowadnicy w podłodze, co może utrudnić
otwieranie się drzwi.
Ze względów bezpieczeństwa, nie należy
jeździć z otwartymi bocznymi drzwiami
przesuwnymi.


Od wewnątrz

Aby odryglować i otworzyć, pociągnąć
klamkę do tyłu. Otworzyć maksymalnie
drzwi, aby zablokować je w mechanizmie u
podstawy drzwi.







Postępowanie w razie awarii
akumulatora

Przednie i boczne drzwi pasażera
W przypadku usterki akumulatora lub
centralnego zamka, użyć zamka do
mechanicznego zaryglowania drzwi.


- Aby otworzyć drzwi i wysiąść z
samochodu, pociągnąć wewnetrzną
klamkę.

- Aby zaryglować drzwi, włożyć klucz
do zamka i przekręcić o jedną ósmą
obrotu
.


Drzwi kierowcy


- Włożyć klucz do zamka i przekręcić w
prawo, aby zaryglować lub w lewo aby
odryglować drzwi.

26
Otwieranie
DRZWI TYLNE SKRZYDŁOWE

W trakcie postoju, otwarte
pod kątem 90° drzwi tylne
zakrywają tylne światła.
Aby zasygnalizować
swoje położenie innym
użytkownikom drogi,
jadącym w tym samym
kierunku, którzy mogliby
nie zauważyć stojącego
samochodu, należy ustawić
trójkąt ostrzegawczy lub
inne urządzenie zgodne z przepisami
obowiązującymi w danym kraju.

POKRYWA BAGAŻNIKA


Od zewnątrz

Obydwa skrzydła otwierają się pod kątem 90°.
Aby otworzyć, pociągnąć za rączkę do
siebie, a następnie pociągnąć dźwignię aby
otworzyć lewe drzwi.
Aby zamknąć, należy rozpocząć od lewego
skrzydła, a następnie zamknąć prawe skrzydło.


Otwieranie o 180°

System składanego ściągu umożliwia
otworzenie drzwi z 90° do 180°.
Wyjąć ściąg do siebie, gdy drzwi są
częściowo otwarte.
Podczas zamykania, ściąg automatycznie
ustawi się w odpowiednim położeniu.


Od zewnątrz

Jeżeli samochód jest w nią wyposażony,
ryglowanie/odryglowanie odbywa się za
pomocą pilota zdalnego sterowania.
Aby otworzyć, należy wcisnąć przełącznik, a
następnie podnieść pokrywę.
Aby zamknąć pokrywę znajdującą się w
położeniu górnym, należy użyć rączki.


Od wewnątrz


Dźwignia bezpieczeństwa
W przypadku usterki centralnego zamka,
umożliwia odryglowanie pokrywy bagażnika
od wewnątrz.
Pochylić siedzenia tylne, aby uzyskać
dostęp do zamka.
Włożyć mały śrubokręt do otworu, aby
odryglować pokrywę.

Stanowisko kierowcy

GOTOWY DO DROGI
2

ZESTAW WSKAŹNIKÓW



1.
Licznik kilometrów / mil.

2.
Wyświetlacz.

3.
Poziom paliwa, temperatura płynu
chłodniczego.

4.
Obrotomierz.

5.
Potencjometr oświetlenia zestawu
wskaźników.

6.
Zerowanie dziennego licznika
kilometrów / licznika serwisowego.


Wyświetlacz w zestawie wskaźników



- Ogranicznik / regulator prędkości.

- Ilość przejechanych kilometrów/mil.

- Licznik serwisowy, wskaźnik poziomu
oleju silnika, całkowitego przebiegu
kilometrów / mil.

- Obecność wody w filtrze oleju
napędowego.

- Świece żarowe Diesel.

-
Wskaźnik zalecający zmiany biegu na wyższy.



Kontrolka i przełączniki na konsoli
sufitowej


- Kontrolka wyłączenia poduszki
powietrznej pasażera.

- Przełączniki ogrzewanego fotela
kierowcy / pasażera (wersja z dwoma
fotelami przednimi).

28


Stanowisko kierowcy


REGULACJA GODZINY


- obrócić w lewo: wyświetla się tryb
24H lub 12H,

- obrócić w prawo, aby wybrać tryb
24H lub 12H,

- obrócić w lewo, aby zakończyć
ustawianie godziny.
Po około 30 sekundach, wyświetlacz
powraca do bieżącego wyświetlenia.


Konsola środkowa z ekranem

Sekwencja wyświetlania - godzina
jest powiązana z modelem
(wersją). Dostęp do Daty jest
możliwy gdy wersja modelu
proponuje datę pisaną literami.


Konsola środkowa bez ekranu

Aby ustawić godzinę na zegarze w
zestawie wskaźników, użyć lewego
przycisku w zestawie wskaźników,
a następnie wykonać czynności w
następującej kolejności:


- obrócić w lewo: migają minuty,

- obrócić w prawo, aby zwiększyć minuty
(przytrzymać przycisk w prawo, aby
szybko przewijać wartości minut),

- obrócić w lewo: migają godziny,

- obrócić w prawo, aby zwiększyć godziny
(przytrzymać przycisk w prawo, aby
szybko przewijać wartości godzin),
Aby ustawić godzinę wyświetlaną na
ekranie, zapoznać się z informacjami w
rozdziale 9, w części "Ustawianie daty
i godziny".
Zestaw wskaźników bez ekranu

29


Stanowisko kierowcy

GOTOWY DO DROGI
2

KONTROLKI

Przy każdym uruchamianiu: zapala się grupa kontrolek, które realizują autotest diagnostyki pojazdu, a następnie gasną. Przy pracującym
silniku: zapalone lub migające kontrolki sygnalizują stan alarmowy. Zapaleniu się niektórych kontrolek może towarzyszyć sygnał
dźwiękowy oraz informacja na wyświetlaczu.
Nie należy lekceważyć tych ostrzeżeń.

Kontrolka
stan
znaczenie
Rozwiązanie - działanie

STOP zapalona,
powiązana z
inną kontrolką
i komunikatem
wyświetlonym
na ekranie.
poważne usterki związane z
kontrolkami "Poziomu płynu
hamulcowego", "Ciśnienia i
temperatury oleju silnikowego",
"Temperatury płynu chłodzącego",
"Elektronicznego rozdzielacza siły
hamowania", "Układu kierowniczego
ze wspomaganiem", "Wykrywania
niskiego ciśnienia w ogumieniu".


Należy koniecznie zatrzymać samochód,
zaparkować, wyłączyć zapłon i skontaktować
się z ASO sieci PEUGEOT lub z warsztatem
specjalistycznym .

Hamulec
postojowy /
Poziom płynu
hamulcowego /
REF zapalona.

zaciągnięty lub nie zwolniony hamulec.
Zwolnienie hamulca spowoduje zgaśnięcie kontrolki.
zapalona. zbyt niski poziom płynu. Uzupełnić płynem posiadającym referencję PEUGEOT.

pozostaje zapalona,
pomimo że poziom
jest prawidłowy
i towarzyszy jej
świecąca się
kontrolka ABS.
usterka elektronicznego
rozdzielacza siły hamowania. N ależy koniecznie zatrzymać samochód,
zaparkować, wyłączyć zapłon i skontaktować
się z ASO sieci PEUGEOT lu b z warsztatem
specjalistycznym

Ciśnienie i
temperatura
oleju
silnikowego zapalona w
trakcie jazdy. zbyt niskie ciśnienie lub zbyt
wysoka temperatura. Zatrzymać się, wyłączyć zapłon i poczekać aż silnik
ostygnie. Sprawdzić poziom za pomocą ręcznego
miernika oleju. Rozdział 6, część "Poziomy".

pozostaje zapalona,
pomimo że poziom
jest prawidłowy.
poważna usterka. Skontaktować się z ASO sieci PEUGEOT lub z
warsztatem specjalistycznym.

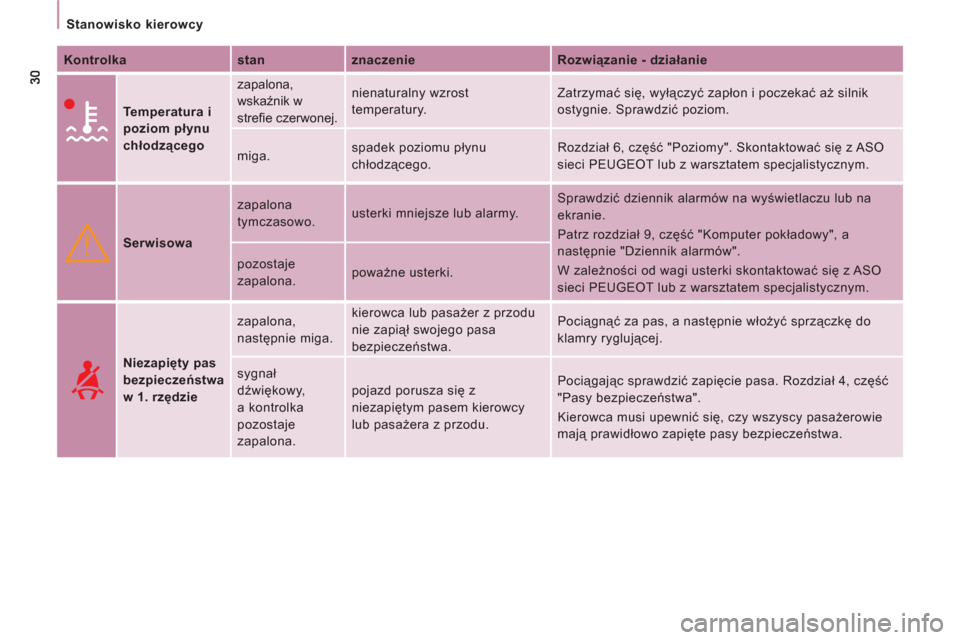

Stanowisko kierowcy


Kontrolka
st an
znaczenie
Rozwiązanie - działanie




Temperatura i
poziom płynu
chłodzącego zapalona,
wskaźnik w
strefi e czerwonej. nienaturalny wzrost
temperatury. Zatrzymać się, wyłączyć zapłon i poczekać aż silnik
ostygnie. Sprawdzić poziom.
miga. spadek poziomu płynu
chłodzącego. Rozdział 6, część "Poziomy". Skontaktować się z ASO
sieci PEUGEOT lub z warsztatem specjalistycznym.


Serwisowa zapalona
tymczasowo. usterki mniejsze lub alarmy. Sprawdzić dziennik alarmów na wyświetlaczu lub na
ekranie.
Patrz rozdział 9, część "Komputer pokładowy", a
następnie "Dziennik alarmów".
W zależności od wagi usterki skontaktować się z ASO
sieci PEUGEOT lub z warsztatem specjalistycznym. pozostaje
zapalona. poważne usterki.




Niezapięty pas
bezpieczeństwa
w 1. rzędzie zapalona,
następnie miga. kierowca lub pasażer z przodu
nie zapiął swojego pasa
bezpieczeństwa. Pociągnąć za pas, a następnie włożyć sprzączkę do
klamry ryglującej.
sygnał
dźwiękowy,
a kontrolka
pozostaje
zapalona. pojazd porusza się z
niezapiętym pasem kierowcy
lub pasażera z przodu. Pociągając sprawdzić zapięcie pasa. Rozdział 4, część
"Pasy bezpieczeństwa".
Kierowca musi upewnić się, czy wszyscy pasażerowie
mają prawidłowo zapięte pasy bezpieczeństwa.
