Osłona zimowa

SZYBKA POMOC
7
ZDEJMOWANA OSŁONA ZIMOWA

Zależnie od kraju przeznaczenia,
zdejmowaną osłonę zimową instaluje się
w dolnej części przedniego zderzaka, aby
zapobiec nagromadzeniu się śniegu na
poziomie wentylatora chłodnicy.


MONTAŻ



- Przyłożyć zdejmowaną osłonę zimową
na poziomie kołka centrującego A
na
przednim zderzaku.

- Osadzić osłonę na miejsce naciskając
na każdy z zacisków B
znajdujących się
w czterech rogach.

Gdy temperatura na zewnątrz przekroczy
10 °
C (brak opadów śniegu) lub podczas
holowania, należy zdjąć osłonę zimową.


DEMONTAŻ



- Włożyć śrubokręt w otwór znajdujący się
obok każdego zacisku.

- Podważyć, aby odpiąć cztery zaciski B
.



6. MONTAŻ NAPRAWIONEGO KOŁA

Montaż koła odbywa się w sposób opisany
w punkcie 5, należy pamiętać o założeniu
kołpaków.
W rozdziale 8, części "Elementy
identyfikacyjne" znajduje się informacja
dotycząca oznaczeń na ogumieniu
(etykiety ogumienia).
Koło zapasowe nie jest przeznaczone
do jazdy na długich dystansach,
należy jak najszybciej udać się do ASO
SIECI PEUGEOT lub do warsztatu
specjalistycznego i sprawdzić moment
dokręcenia śrub, jak też ciśnienie w
zamontowanym kole. Jak najszybciej
naprawić i założyć oryginalne koło w
ASO SIECI PEUGEOT lub w warsztacie
specjalistycznym.

128

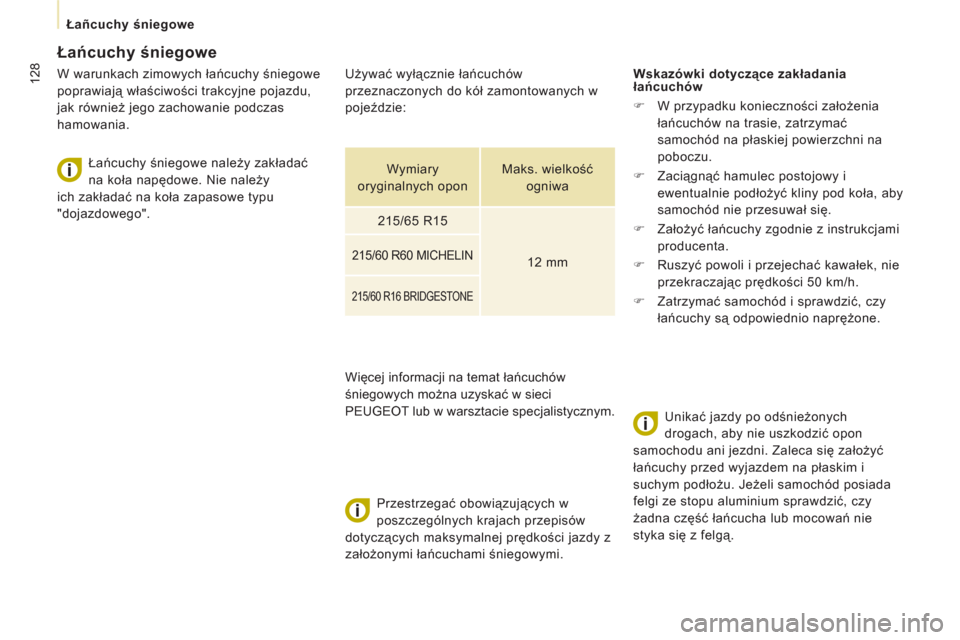

Łañcuchy śniegowe

Łańcuchy śniegowe


W warunkach zimowych łańcuchy śniegowe
poprawiają właściwości trakcyjne pojazdu,
jak również jego zachowanie podczas
hamowania.

Łańcuchy śniegowe należy zakładać
na koła napędowe. Nie należy
ich zakładać na koła zapasowe typu
"dojazdowego".

Przestrzegać obowiązujących w
poszczególnych krajach przepisów
dotyczących maksymalnej prędkości jazdy z
założonymi łańcuchami śniegowymi.
Wskazówki dotyczące zakładania
łańcuchów


)
W przypadku konieczności założenia
łańcuchów na trasie, zatrzymać

samochód na płaskiej powierzchni na
poboczu.

)
Zaciągnąć hamulec postojowy i
ewentualnie podłożyć kliny pod koła, aby
samochód nie przesuwał się.

)
Założyć łańcuchy zgodnie z instrukcjami
producenta.

)
Ruszyć powoli i przejechać kawałek, nie
przekraczając prędkości 50 km/h.

)
Zatrzymać samochód i sprawdzić, czy
łańcuchy są odpowiednio naprężone.


Unikać jazdy po odśnieżonych
drogach, aby nie uszkodzić opon
samochodu ani jezdni. Zaleca się założyć
łańcuchy przed wyjazdem na płaskim i
suchym podło
żu. Jeżeli samochód posiada
felgi ze stopu aluminium sprawdzić, czy
żadna część łańcucha lub mocowań nie
styka się z felgą.


Używać wyłącznie łańcuchów
przeznaczonych do kół zamontowanych w
pojeździe:

Wymiary
oryginalnych opon
Maks. wielkość
ogniwa

215/65 R15

12 mm


215/60 R60 MICHELIN


215/60 R16 BRIDGESTONE

Więcej informacji na temat łańcuchów
śniegowych można uzyskać w sieci
PEUGEOT lub w warsztacie specjalistycznym.

12
9


Wymiana żarówki

SZYBKA POMOC
7

WYMIANA ŻARÓWEK


Typ A

Żarówka całkowicie szklana:
delikatnie pociągnąć,
ponieważ zamontowana
została na wcisk.


Typ B
Żarówka bagnetowa:
nacisnąć żarówkę, a
następnie przekręcić w
lewo.

Typ C
Żarówka halogenowa:
wyjąć sprężynę
blokującą z gniazda.

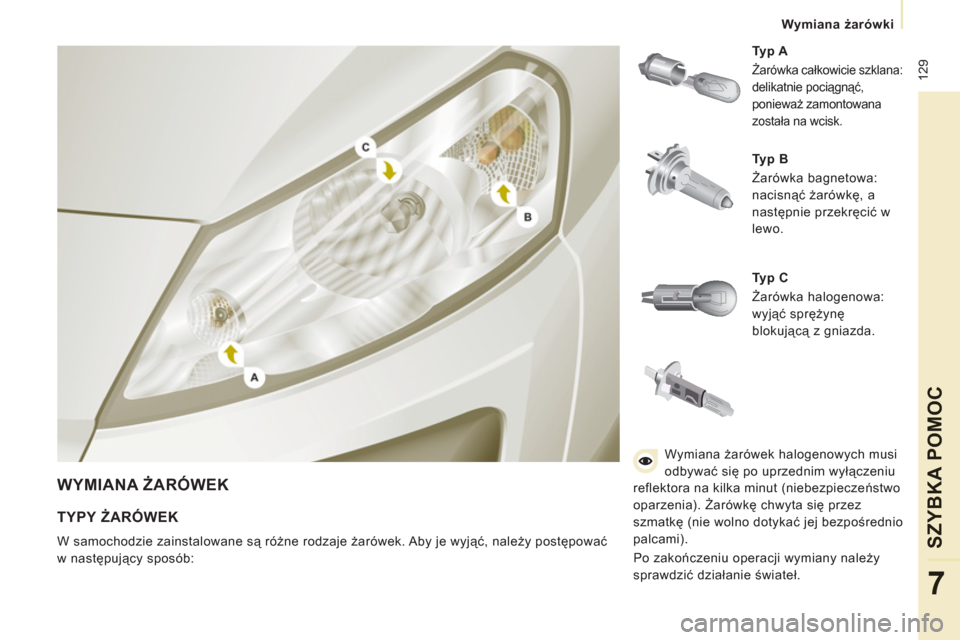

TYPY ŻARÓWEK

W samochodzie zainstalowane są różne rodzaje żarówek. Aby je wyjąć, należy postępować
w następujący sposób: Wymiana żarówek halogenowych musi
odbywać się po uprzednim wyłączeniu
reflektora na kilka minut (niebezpieczeństwo
oparzenia). Żarówkę chwyta się przez
szmatkę (nie wolno dotykać jej bezpośrednio
palcami).
Po zakończeniu operacji wymiany należy
sprawdzić działanie świateł.

130


Wymiana żarówki


3.
Kierunkowskazy
Typ B
, PY21W - 21W (żółte)


- Obrócić oprawę żarówki o ćwierć
obrotu w lewo.

- Wyjąć żarówkę delikatnie ją wciskając
i obracając w lewo.

- Wymienić żarówkę.
- Sprawdzić prawidłowe ustawienie
pokrywy na całym obwodzie w celu
zapewnienia szczelności.

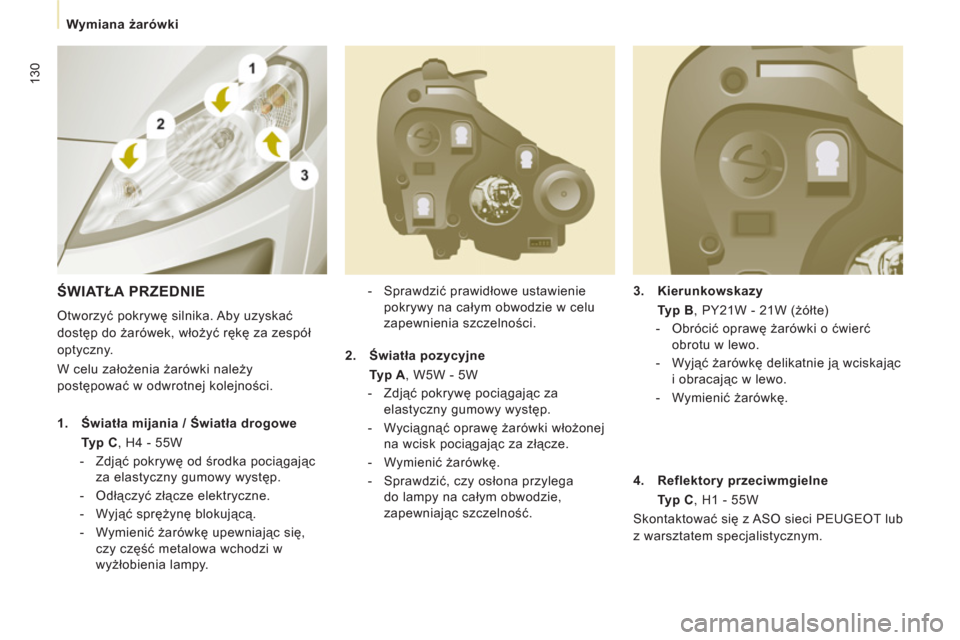

ŚWIATŁA PRZEDNIE

Otworzyć pokrywę silnika. Aby uzyskać
dostęp do żarówek, włożyć rękę za zespół
optyczny.
W celu założenia żarówki należy
postępować w odwrotnej kolejności.


1.
Światła mijania / Światła drogowe
Typ C
, H4 - 55W


- Zdjąć pokrywę od środka pociągając
za elastyczny gumowy występ.

- Odłączyć złącze elektryczne.

- Wyjąć sprężynę blokującą.

- Wymienić
żarówkę upewniając się,
czy część metalowa wchodzi w
wyżłobienia lampy.
2.
Światła pozycyjne
Typ A
, W5W - 5W


- Zdjąć pokrywę pociągając za
elastyczny gumowy występ.

- Wyciągnąć oprawę żarówki włożonej
na wcisk pociągając za złącze.

- Wymienić żarówkę.

- Sprawdzić, czy osłona przylega
do lampy na całym obwodzie,
zapewniając szczelność.
4.
Reflektory
przeciwmgielne

Typ C
, H1 - 55W
Skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.

131


Wymiana żarówki

SZYBKA POMOC
7


BOCZNY KIERUNKOWSKAZ


Typ A
, WY 5W (żółta)


- Przesunąć kierunkowskaz do tyłu i
wyjąć go.

- Przytrzymać złącze i obrócić o ćwierć
obrotu oprawę żarówki.

- Obrócić o ćwierć obrotu żarówkę, wyjąć
ją i wymienić.

- Przy montażu włożyć kierunkowskaz z
tyłu i przesunąć do przodu.
Przód / Tył


Żarówki w kolorze żółtym (kierunkowskazy
i kierunkowskazy boczne) muszą być
wymieniane na żarówki tego samego typu i
w identycznym kolorze.
LAMPKI SUFITOWE


Typ A
, 12V5W - 5W


- Odpiąć przezroczystą osłonę wsuwając
śrubokręt w szczelinę po obu stronach
lampki sufitowej.

- Pociągnąć i wymienić żarówkę.

- Wpiąć przezroczystą osłonę w
gniazdo i upewnić się, czy jest dobrze
zablokowana.



Mycie pod wysokim ciśnieniem

Podczas mycia pod ciśnieniem dużych
zabrudzeń nie należy kierować
strumienia bezpośrednio na reflektory,
światła oraz na ich ramki, aby nie uszkodzić
lakieru i uszczelek.

132


Wymiana żarówki

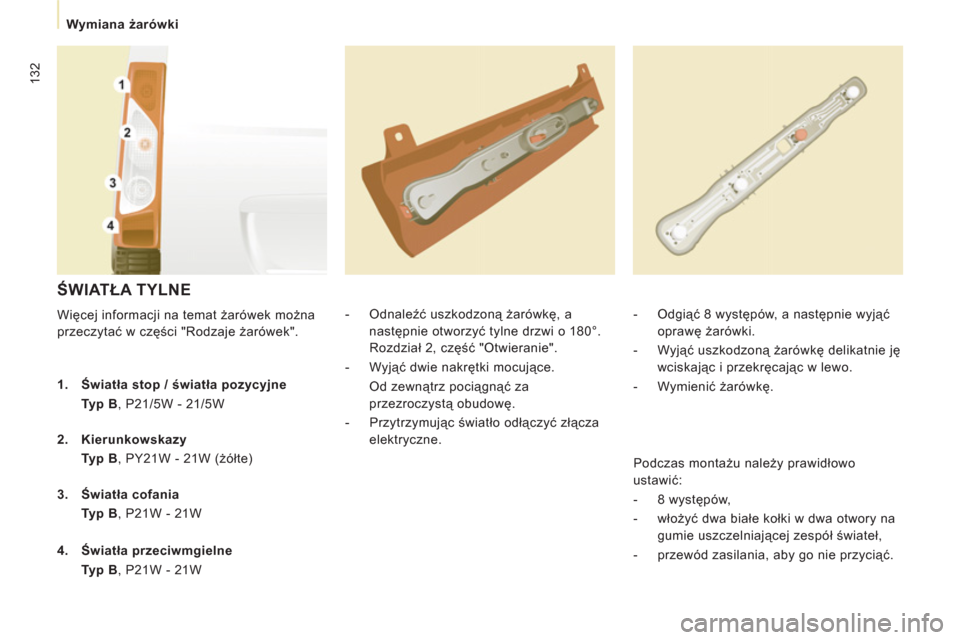

ŚWIATŁA TYLNE

Więcej informacji na temat żarówek można
przeczytać w części "Rodzaje żarówek".

- Odnaleźć uszkodzoną żarówkę, a
następnie otworzyć tylne drzwi o 180°.
Rozdział 2, część "Otwieranie".

- Wyjąć dwie nakrętki mocujące.
Od zewnątrz pociągnąć za
przezroczystą obudowę.

- Przytrzymując światło odłączyć złącza
elektryczne.
- Odgiąć 8 występów, a następnie wyjąć
oprawę żarówki.

- Wyjąć uszkodzoną żarówkę delikatnie ję

wciskając i przekręcając w lewo.

- Wymienić żarówkę.

1.
Światła stop / światła pozycyjne

Typ B
, P21/5W - 21/5W

2.
Kierunkowskazy

Typ B
, PY21W - 21W (żółte)

3.
Światła cofania

Typ B
, P21W - 21W

4.
Światła przeciwmgielne

Typ B
, P21W - 21W Podczas montażu należy prawidłowo
ustawić:


- 8 występów,

- włożyć dwa bia
łe kołki w dwa otwory na
gumie uszczelniającej zespół świateł,

- przewód zasilania, aby go nie przyciąć.

133


Wymiana żarówki

SZYBKA POMOC
7
TRZECIE ŚWIATŁO STOP


Typ A
, W5W - 5W

OŚWIETLENIE TABLICY
REJESTRACYJNEJ

Typ A
, W5W - 5W

Światło wewnątrz (drzwi bagażnika
podnoszone do góry)


- Odkręcić dwie śruby za pomocą
śrubokręta Torx
TM
z końcówką 20.

- Zdjąć plastikową osłonę.

- Wyjąć oprawę żarówek odchylając
dwa występy.

- Wyjąć uszkodzoną żarówkę, naciskając
delikatnie na nią, a następnie
przekręcając ją w kierunku przeciwnym
do ruchu wskazówek zegara.

- Wymienić żarówkę.


Typ B
, P21W - 21W
Drzwi bagażnika podnoszone do góry


- Odchylić przezroczystą plastikową
osłonę za pomocą śrubokręta w miejscu
oznaczonym strzałką.

- Wymienić żarówkę.

- Wymienić przezroczystą plastikową
obudowę i nacisnąć na nią.


Drzwi skrzydłowe


- Odpiąć wewnętrzną wykładzinę.

- Odłączyć złącze odginając występ.

- Zdjąć plastikową osłonę.

- Obrócić oprawę żarówki o ćwierć obrotu
w lewo.

- Wymienić żarówkę.


Światło na zewnątrz (drzwi skrzydłowe)


- Odkręcić dwie śruby za pomocą
śrubokręta Torx TM
z końcówką 20.

- Wyjąć światło.

- Wymienić żarówkę.


Typ B
, P21W - 21W

Światło w górnej części drzwi


- Odkręcić śruby za pomocą klucza 8.

- Wyjąć uszkodzoną żarówkę, naciskając
delikatnie na nią, a następnie
przekręcając ją w kierunku przeciwnym
do ruchu wskazówek zegara.

- Wymienić żarówkę.

134


Wymiana bezpiecznika

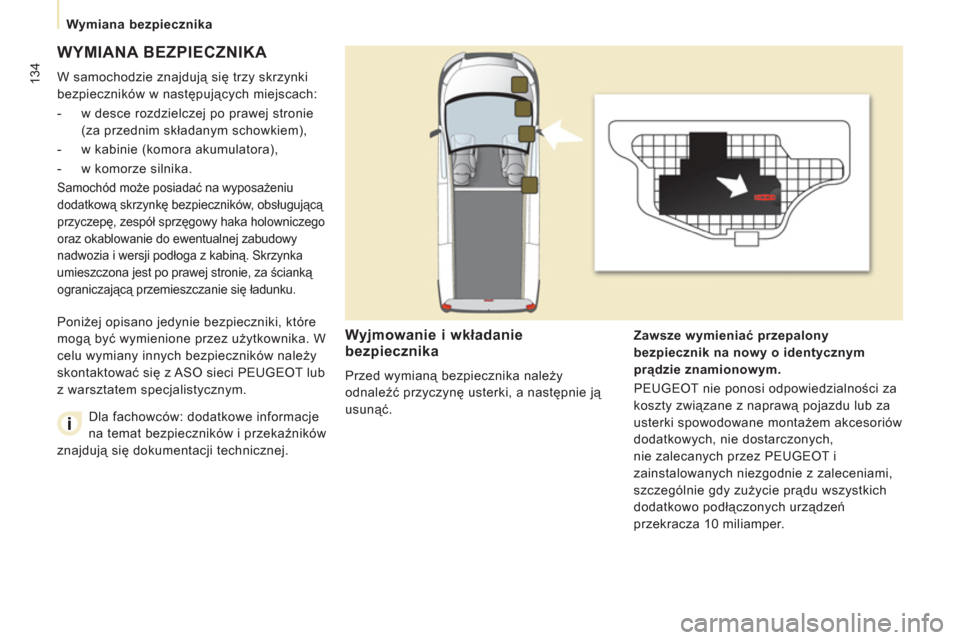

WYMIANA BEZPIECZNIKA

W samochodzie znajdują się trzy skrzynki
bezpieczników w następujących miejscach:


- w desce rozdzielczej po prawej stronie
(za przednim składanym schowkiem),

- w kabinie (komora akumulatora),

- w komorze silnika.

Samochód może posiadać na wyposażeniu
dodatkową skrzynkę bezpieczników, obsługującą
przyczepę, zespół sprzęgowy haka holowniczego
oraz okablowanie do ewentualnej zabudowy
nadwozia i wersji podłoga z kabiną. Skrzynka
umieszczona jest po prawej stronie, za ścianką
ograniczającą przemieszczanie się ładunku.


Wyjmowanie i wkładanie
bezpiecznika
Przed wymianą bezpiecznika należy
odnaleźć przyczynę usterki, a następnie ją
usunąć.
Zawsze wymieniać przepalony
bezpiecznik na nowy o identycznym
prądzie znamionowym.
PEUGEOT nie ponosi odpowiedzialności za
koszty związane z naprawą pojazdu lub za
usterki spowodowane montażem akcesoriów
dodatkowych, nie dostarczonych,
nie zalecanych przez PEUGEOT i
zainstalowanych niezgodnie z zaleceniami,
szczególnie gdy zużycie prądu wszystkich
dodatkowo podłączonych urządzeń
przekracza 10 miliamper. Poniżej opisano jedynie bezpieczniki, które
mogą być wymienione przez użytkownika. W
celu wymiany innych bezpieczników należy
skontaktować się z ASO sieci PEUGEOT lub
z warsztatem specjalistycznym.
Dla fachowców: dodatkowe informacje
na temat bezpieczników i przekaźników
znajdują się dokumentacji technicznej.
