2013 Peugeot Expert VU Instrukcja Obsługi (in Polish)

Wymiary

DANE TE
CHNI
CZNE
8



*
Wartość dla zawieszenia tylnego.
L1
L2

H1
H1
H2

L Długość całkowita
4 805 do 4 813
5 135 do 5 143

H Wysokość całkowita
1 894 * / 1 942
2 204 * / 2 276

A Rozstaw osi
3 000
3 122

B Zwis przedni

975

C Zwis tylny
830 do 838
1 038 do 1 046

D Szerokość całkowita:



na blasze obudowy nadwozia
1 870
z osłonami

1 895
ze złożonymi lusterkami
1 986
z rozł
ożonymi lusterkami
2 194

E Rozstaw kół z przodu
1 562 do 1 570

F Rozstaw kół z tyłu
1 596 do 1 604

I Długość podłogi wewnątrz
2 254
2 584

J Wewnętrzna wysokość pod dachem
1 449
1 750

K Maksymalna wewnętrzna szerokość
1 600

M Szerokość wewnątrz między wnękami kół
1 245
Średnica skrętu kół pomiędzy chodnikami (m)
12,18
12,59
Maksymalna ładowność (kg)



Użytkowa

1 000 do 1 200
Na dachu

170
m
3

5
6
7

WYMIARY (MM)

Samochód posiada 2 wersje długości (L1, L2) i 2 wersje
wysokości (H1, H2), patrz tabele poniżej:

144


Wymiary



DRZWI TYLNE (mm)


L1
L2

H1
H1
H2

N Wysokość ładunkowa
1 272
1 630

O Szerokość ładunkowa
1 237

Wymiary

DANE TE
CHNI
CZNE
8

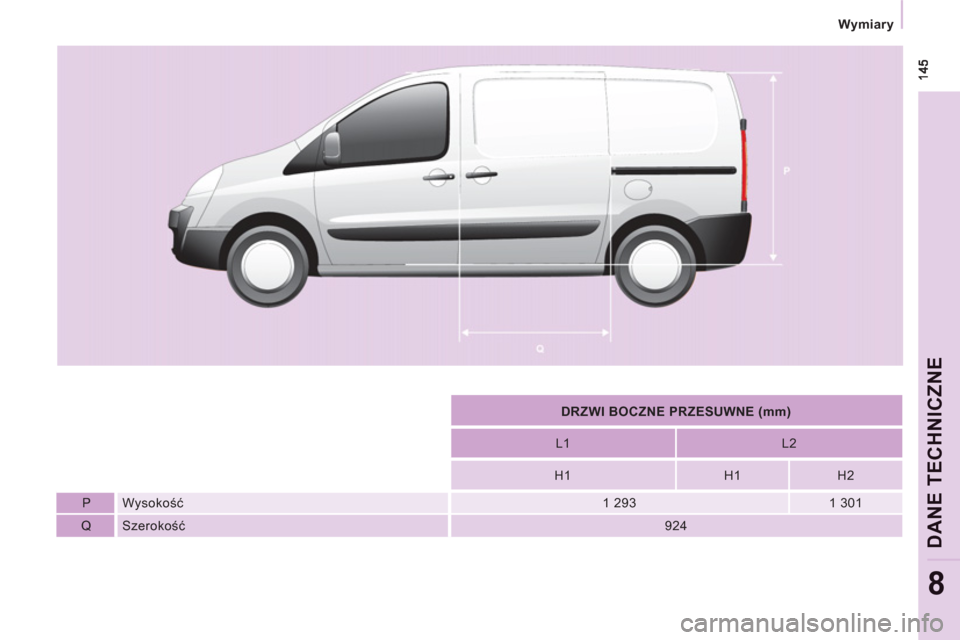

DRZWI BOCZNE PRZESUWNE (mm)


L1
L2

H1
H1
H2

P
Wysokość

1 293
1 301

Q
Szerokość

924

146


Wymiary

14
7


Wymiary

DANE TE
CHNI
CZNE
8

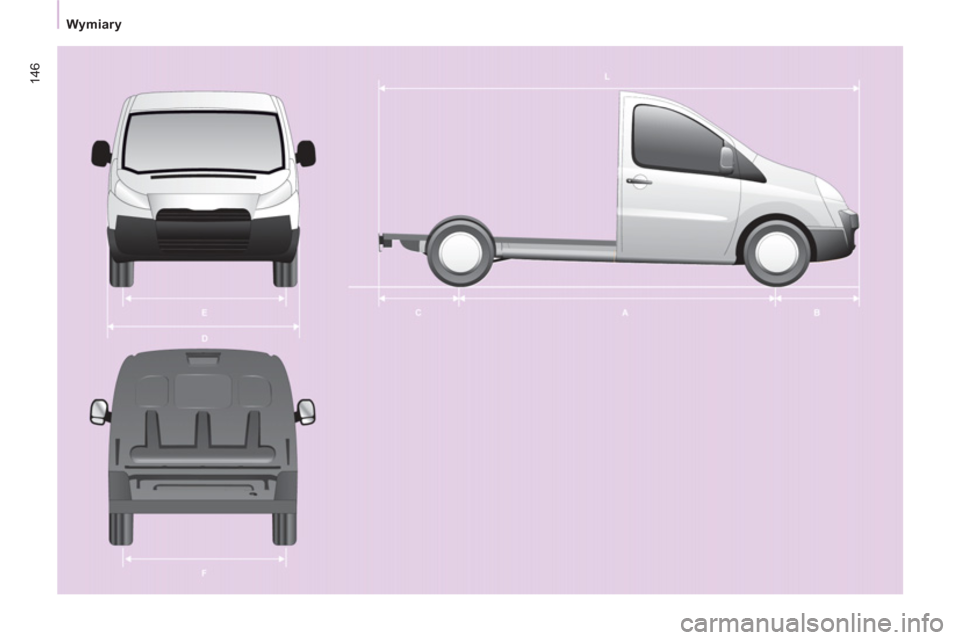

PODŁOGA Z KABINĄ (mm)


L2

L Długość całkowita

5 016

A Rozstaw osi

3 122

B Zwis przedni

975

C Zwis tylny

920
Maksymalny zwis tylny do zabudowy
1 420

D Szerokość całkowita (bez lusterek)
1 895

E Rozstaw kół przednich
1 574

F Rozstaw kół tylnych

1 574

- Masa całkowita

-

- Maksymalna masa z przodu
1 400

- Maksymalna masa z tyłu
1 700

148
Masy
MASY I CIĘŻARY PRZYCZEP (KG)

Szczegółowe dane znajdują się w dowodzie rejestracyjnym pojazdu.
W każdym kraju należy bezwzględnie przestrzegać obowiązujących przepisów dotyczących masy przyczepy. W ASO SIECI PEUGEOT
można uzyskać szczegółowe informacje na temat możliwości obciążenia samochodu oraz jego dopuszczalnej masy całkowitej.


Przeniesienie obciążenia

Możliwe jest, jeżeli samochód ciągnący nie osiągnie wartości MTAC, przeniesienie tej masy na przyczepę.
W żadnym wypadku nie należy przekraczać masy przyczepy oraz wartości MTRA, wpisanej do dowodu rejestracyjnego.
Nie przekraczać możliwości holowania pojazdu.

Masa przyczepy z hamulcami z przeniesieniem obciążenia może być zwiększona pod warunkiem zmniejszenia takiego samego obciążenia z
pojazdu, tak by nie przekroczyć wartości MTRA.
Wysokie temperatury zewnętrzne mogą spowodować pogorszenie mocy samochodu dla ochrony silnika. Gdy temperatura na zewnątrz
przekroczy 37°C, należy ograniczyć masę przyczepy do 700 kg, bez przenoszenia obciążenia.
W przypadku pojazdu ciągnącego, przekraczanie prędkości 100 km/h jest zabronione (przestrzegać przepisów obowiązujących w danym
kraju).

14
9
DANE TE
CHNI
CZNE
8

150


Elementy identyfikacyjne


ELEMENTY IDENTYFIKACYJNE


A. Tabliczka producenta.

1 - VF Numer w serii typu.
2 - Dopuszczalna masa całkowita (MTAC).
3 - Dopuszczalna masa całkowita z
przyczepą (MTRA).
4.1 - Maksymalny nacisk na oś przednią.
4.2 - Maksymalny nacisk na oś tylną.


B. Numer serii na karoserii.

Aby otworzyć klapkę, należy zastosować
płaską końcówkę zaczepu holowniczego.


C. Opony i kod lakieru.

Nalepka C
umieszczona na przednich
drzwiach zawiera :


- wymiary felg i opon,

- marki opon zalecane przez producenta,

- wartości ciśnienia w oponach,
(kontrola ciśnienia w oponach musi być
wykonywana na oponach zimnych, co
najmniej raz w miesiącu),

- kod lakieru.
