2013 Peugeot Expert VU Instrukcja Obsługi (in Polish)

135


Wymiana bezpiecznika

SZYBKA POMOC
7

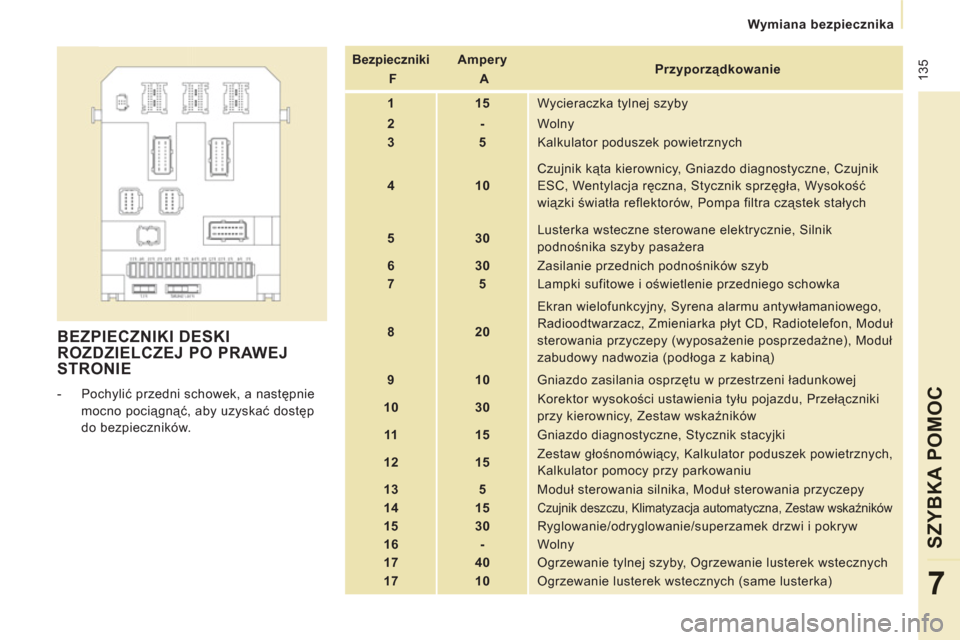

BEZPIECZNIKI DESKI
ROZDZIELCZEJ PO PRAWEJ
STRONIE


- Pochylić przedni schowek, a następnie
mocno pociągnąć, aby uzyskać dostęp
do bezpieczników.

Bezpieczniki



F



Ampery
A

Przyporządkowanie


1


15
Wycieraczka tylnej szyby


2


-
Wolny


3


5
Kalkulator poduszek powietrznych


4


10
Czujnik kąta kierownicy, Gniazdo diagnostyczne, Czujnik
ESC, Wentylacja ręczna, Stycznik sprzęgła, Wysokość
wiązki światła reflektorów, Pompa filtra cząstek stałych


5


30
Lusterka wsteczne sterowane elektrycznie, Silnik
podnośnika szyby pasażera


6


30
Zasilanie przednich podnośników szyb


7


5
Lampki sufitowe i oświetlenie przedniego schowka


8


20
Ekran wielofunkcyjny, Syrena alarmu antywłamaniowego,
Radioodtwarzacz, Zmieniarka płyt CD, Radiotelefon, Moduł
sterowania przyczepy (wyposażenie posprzedażne), Moduł
zabudowy nadwozia (podłoga z kabiną)


9


10
Gniazdo zasilania osprzętu w przestrzeni ładunkowej


10


30
Korektor wysokości ustawienia tyłu pojazdu, Przełączniki
przy kierownicy, Zestaw wskaźników


11


15
Gniazdo diagnostyczne, Stycznik stacyjki


12


15
Zestaw głośnomówiący, Kalkulator poduszek powietrznych,
Kalkulator pomocy przy parkowaniu


13


5
Moduł sterowania silnika, Moduł sterowania przyczepy


14


15


Czujnik deszczu, Klimatyzacja automatyczna, Zestaw wskaźników



15


30
Ryglowanie/odryglowanie/superzamek drzwi i pokryw


16


-
Wolny


17


40
Ogrzewanie tylnej szyby, Ogrzewanie lusterek wstecznych


17


10 Ogrzewanie lusterek wstecznych (same lusterka)

136


Wymiana bezpiecznika

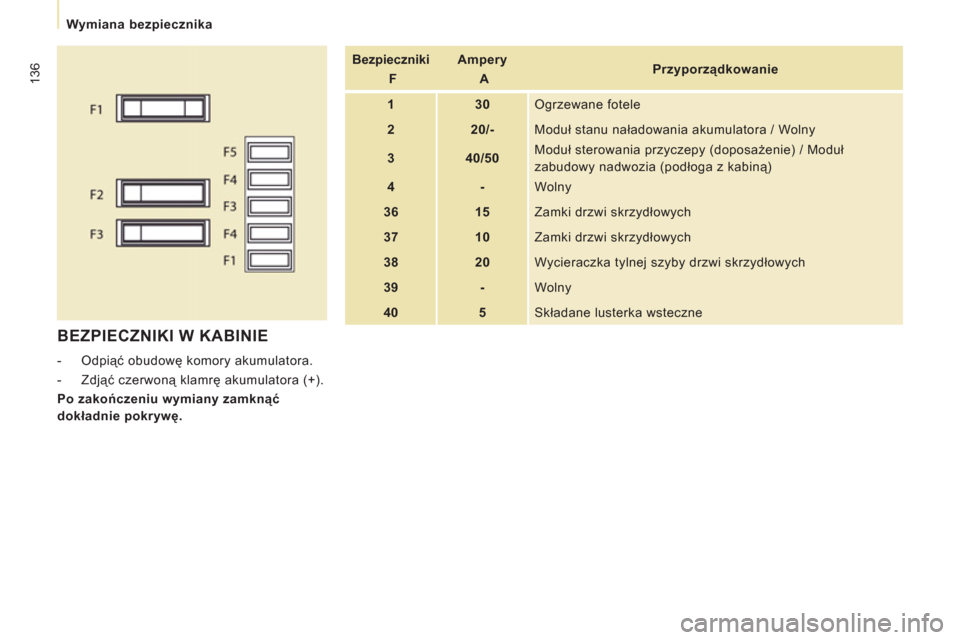

BEZPIECZNIKI W KABINIE



- Odpiąć obudowę komory akumulatora.

- Zdjąć czerwoną klamrę akumulatora (+).

Po zakończeniu wymiany zamknąć
dokładnie pokrywę.

Bezpieczniki



F



Ampery
A

Przyporządkowanie


1


30
Ogrzewane fotele


2


20/-
Moduł stanu naładowania akumulatora / Wolny


3


40/50
Moduł sterowania przyczepy (doposażenie) / Moduł
zabudowy nadwozia (podłoga z kabiną)


4


-
Wolny


36



15
Zamki drzwi skrzydłowych


37


10
Zamki drzwi skrzydłowych


38


20
Wycieraczka tylnej szyby drzwi skrzydłowych


39


-
Wolny


40



5

Składane lusterka wsteczne

137


Wymiana bezpiecznika

SZYBKA POMOC
7

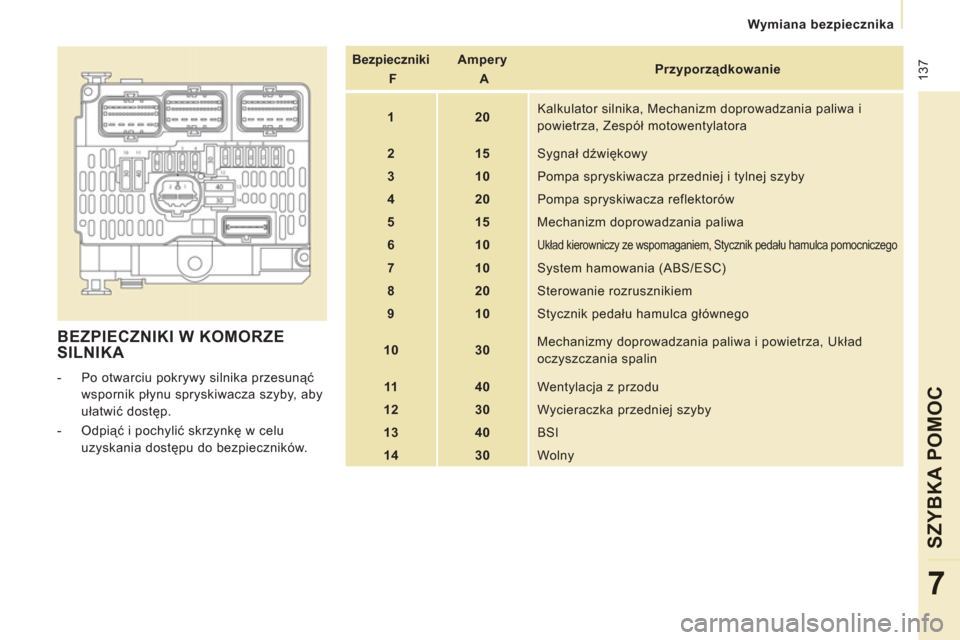

BEZPIECZNIKI W KOMORZE
SILNIKA


- Po otwarciu pokrywy silnika przesunąć
wspornik płynu spryskiwacza szyby, aby
ułatwić dostęp.

- Odpiąć i pochylić skrzynkę w celu
uzyskania dostępu do bezpieczników.

Bezpieczniki



F



Ampery
A

Przyporządkowanie


1


20
Kalkulator silnika, Mechanizm doprowadzania paliwa i
powietrza, Zespół motowentylatora


2


15
Sygnał dźwiękowy


3


10
Pompa spryskiwacza przedniej i tylnej szyby


4


20
Pompa spryskiwacza reflektorów


5


15
Mechanizm doprowadzania paliwa


6


10

Układ kierowniczy ze wspomaganiem, Stycznik pedału hamulca pomocniczego



7


10
System hamowania (ABS/ESC)


8


20
Sterowanie rozrusznikiem


9


10
Stycznik pedału hamulca głównego


10


30
Mechanizmy doprowadzania paliwa i powietrza, Układ
oczyszczania spalin


11


40
Wentylacja z przodu


12


30
Wycieraczka przedniej szyby


13


40 BSI


14


30
Wolny

138


Wymiana bezpiecznika

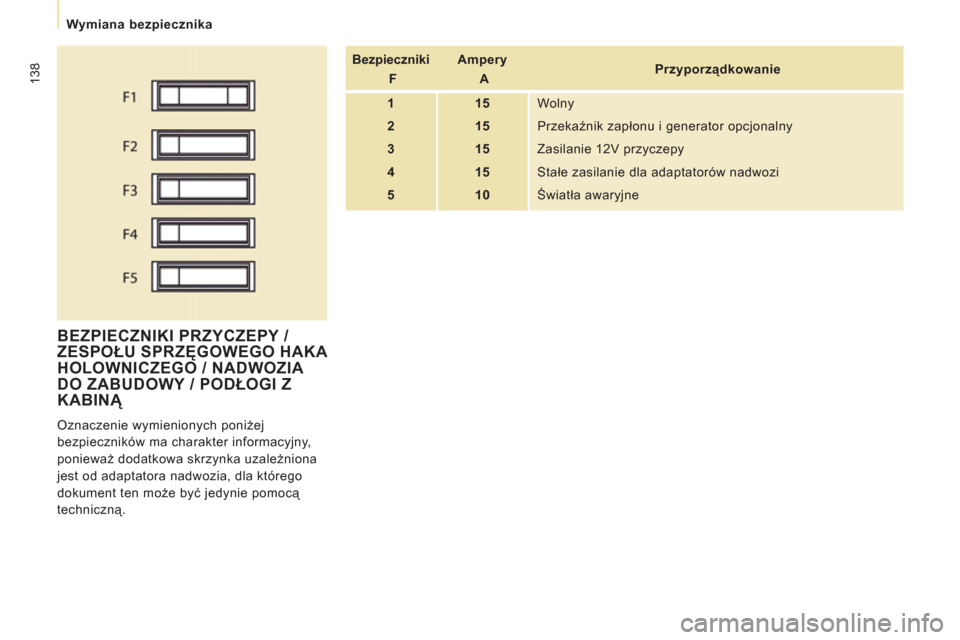

BEZPIECZNIKI PRZYCZEPY /
ZESPOŁU SPRZĘGOWEGO HAKA
HOLOWNICZEGO / NADWOZIA DO ZABUDOWY / PODŁOGI Z KABINĄ

Oznaczenie wymienionych poniżej
bezpieczników ma charakter informacyjny,
ponieważ dodatkowa skrzynka uzależniona
jest od adaptatora nadwozia, dla którego
dokument ten może być jedynie pomocą
techniczną.

Bezpiecznik i
F

Ampery
A

Przyporządkowanie


1


15

Wolny


2


15

Przekaźnik zapłonu i generator opcjonalny


3


15

Zasilanie 12V przyczepy


4


15

Stałe zasilanie dla adaptatorów nadwozi


5


10

Światła awaryjne

139


Wymiana pióra wycieraczki szyby

SZYBKA POMOC
7


Specjalne ustawienie piór
wycieraczek przednich


- Po upływie mniej niż jednej minuty od
wyłączenia zapłonu, przesunąć dźwignię
wycieraczek w dół, w celu ustawienia
ich wzdłuż słupków szyby przedniej
(pozycja szczególna).
Wymiana pióra wycieraczki przedniej
szyby


- Unieść ramię wycieraczki.

- Odpiąć i zdjąć pióro wycieraczki.

- Założyć nowe pióro wycieraczki.

- Położyć ramię wycieraczki.
Wymiana pióra wycieraczki tylnej szyby


- Unieść ramię wycieraczki, a następnie
odpiąć i zdjąć pióro wycieraczki.

- Założyć nowe pióro wycieraczki i
położyć ramię
wycieraczki.



W celu ustawienia wycieraczek w
normalnym położeniu, włączyć zapłon
i przesunąć dźwignię sterowania
wycieraczkami.

140


Holowanie pojazdu



Bez podnoszenia
(cztery koła na ziemi)

Należy zawsze stosować drążek holowniczy.


Z przodu



- odczepić osłonę naciskając na jej dolną
część,

- dokręcić zdejmowany zaczep holowniczy
do oporu.


HOLOWANIE WŁASNEGO POJAZDU


Z podniesieniem
(tylko 2 koła na ziemi)

Wskazane jest podnoszenie pojazdu przy
pomocy specjalnego podnośnika.


Z tyłu



- Odpiąć osłonę za pomocą monety lub
płaskiej części zaczepu holowniczego,

- Dokręcić zdejmowany zaczep
holowniczy do oporu.



Pojazdy z mechaniczną skrzynią
biegów (wersja Diesel)
W samochodach z mechaniczną skrzynią
biegów należy ustawić dźwignię zmiany
biegów w położeniu "luz", w przeciwnym
razie może to doprowadzić do uszkodzenia
układu hamulcowego oraz braku
wspomagania hamowania przy ponownym
uruchomieniu silnika.

14
1


Holowanie pojazdu

SZYBKA POMOC
7

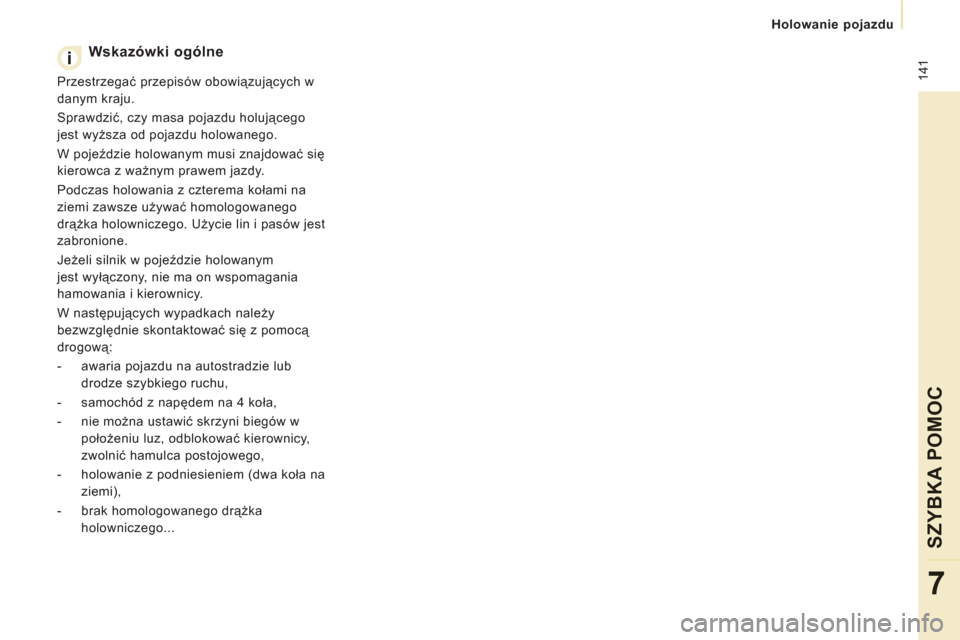

Wskazówki ogólne

Przestrzegać przepisów obowiązujących w
danym kraju.
Sprawdzić, czy masa pojazdu holującego
jest wyższa od pojazdu holowanego.
W pojeździe holowanym musi znajdować się
kierowca z ważnym prawem jazdy.
Podczas holowania z czterema kołami na
ziemi zawsze używać homologowanego
drążka holowniczego. Użycie lin i pasów jest
zabronione.
Jeżeli silnik w pojeździe holowanym
jest wyłączony, nie ma on wspomagania
hamowania i kierownicy.
W następujących wypadkach należy
bezwzględnie skontaktować się z pomocą
drogową:


- awaria pojazdu na autostradzie lub
drodze szybkiego ruchu,

- samochód z napędem na 4 koła,

- nie można ustawić skrzyni biegów w
położeniu luz, odblokować kierownicy,
zwolnić hamulca postojowego,


- holowanie z podniesieniem (dwa koła na
ziemi),

- brak homologowanego drążka
holowniczego...

142

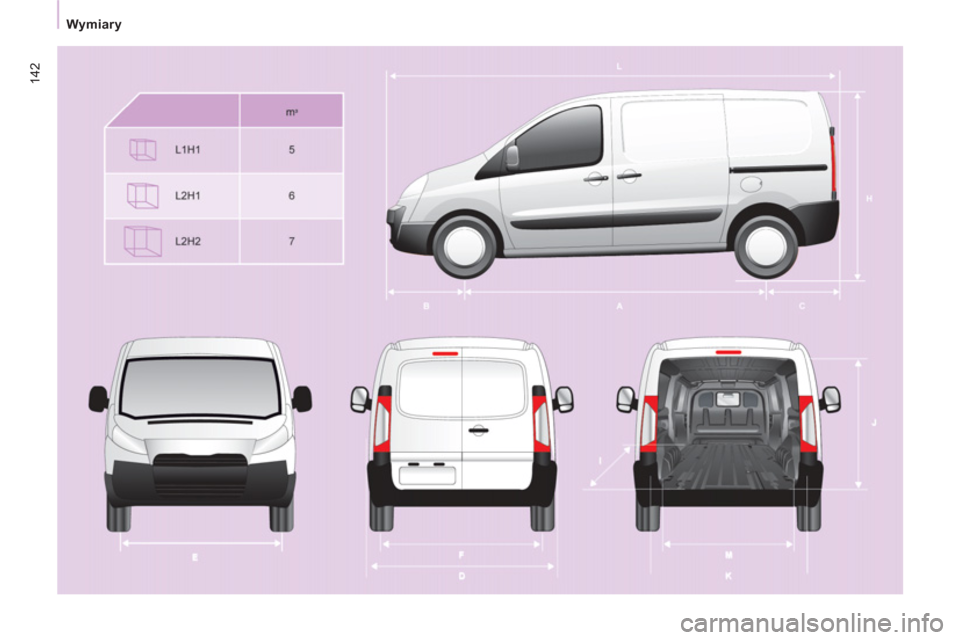

Wymiary
