2013 Peugeot 807 PEUGEOT 807 2013 Manual del propietario (in Spanish)

127

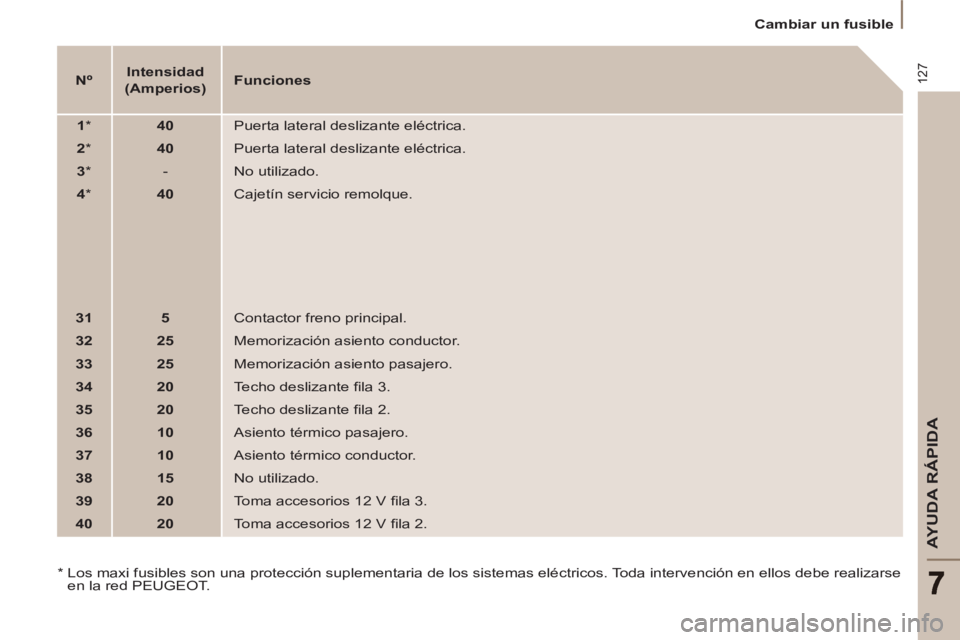

AYUDA RÁPIDA


Cambiar un fusible



Nº



Intensidad
(Amperios)


Funciones



1

*


40

Puerta lateral deslizante eléctrica.


2

*


40

Puerta lateral deslizante eléctrica.


3

*

- No utilizado.


4

*


40

Cajetín servicio remolque.


31



5

Contactor freno principal.


32



25

Memorización asiento conductor.


33



25

Memorización asiento pasajero.


34



20

Techo deslizante fi la 3.


35



20

Techo deslizante fi la 2.


36



10

Asiento térmico pasajero.


37



10

Asiento térmico conductor.


38



15

No utilizado.


39



20

Toma accesorios 12 V fi
la 3.


40



20

Toma accesorios 12 V fi la 2.

*
Los maxi fusibles son una protección suplementaria de los sistemas eléctricos. Toda intervención en ellos debe realizarse
en la red PEUGEOT.

128

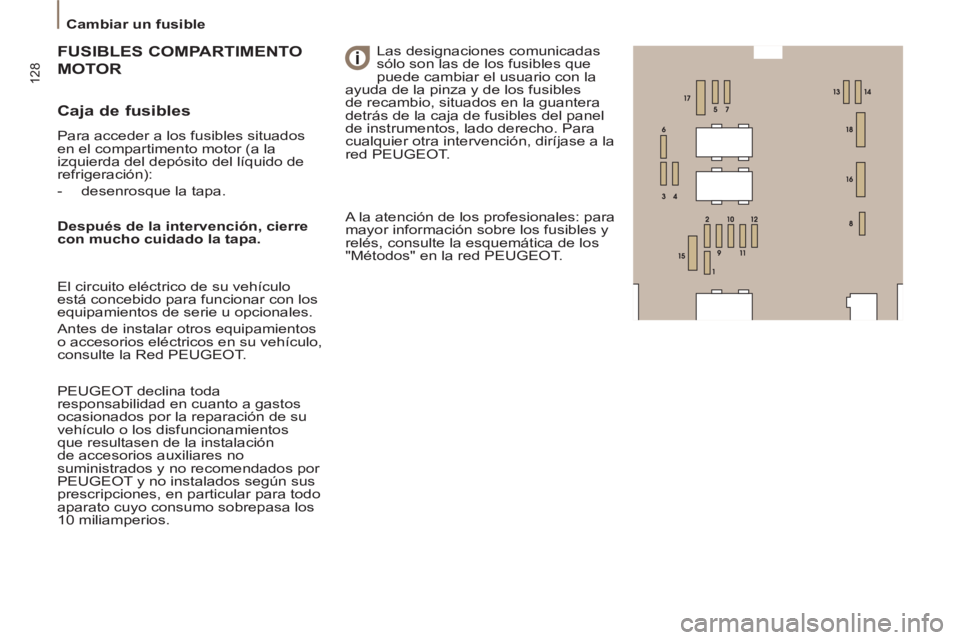

Cambiar un fusible



Caja de fusibles

Para acceder a los fusibles situados
en el compartimento motor (a la
izquierda del depósito del líquido de
refrigeración):


- desenrosque la tapa.
IBLES COMPARTIMENTO
FUSIB
OTORMOT

Las designaciones comunicadas
sólo son las de los fusibles que
puede cambiar el usuario con la
ayuda de la pinza y de los fusibles
de recambio, situados en la guantera
detrás de la caja de fusibles del panel
de instrumentos, lado derecho. Para
cualquier otra intervención, diríjase a la
red PEUGEOT.

Después de la intervención, cierre
con mucho cuidado la tapa.

El circuito eléctrico de su vehículo
está concebido para funcionar con los
equipamientos de serie u opcionales.
Antes de instalar otros equipamientos
o accesorios eléctricos en su vehículo,
consulte la Red PEUGEOT.


PEUGEOT declina toda
responsabilidad en cuanto a gastos
ocasionados por la reparación de su
vehículo o los disfuncionamientos
que resultasen de la instalación
de accesorios auxiliares no
suministrados y no recomendados por
PEUGEOT y no instalados según sus
prescripciones, en particular para todo
aparato cuyo consumo sobrepasa los
10 miliamperios. A la atención de los profesionales: para
mayor información sobre los fusibles y
relés, consulte la esquemática de los
"Métodos" en la red PEUGEOT.

129

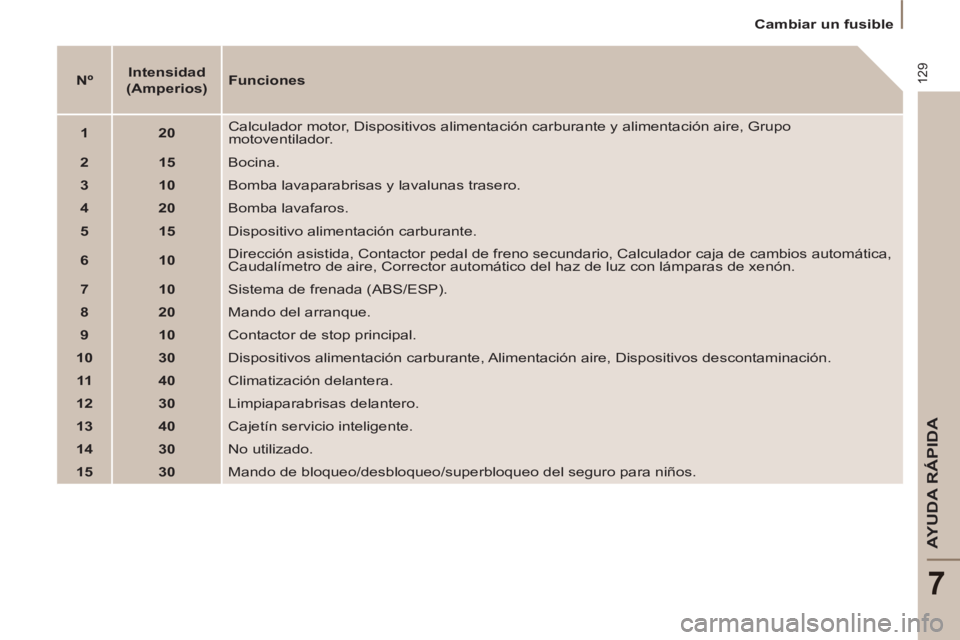

AYUDA RÁPIDA
7


Cambiar un fusible



Nº



Intensidad
(Amperios)


Funciones



1



20

Calculador motor, Dispositivos alimentación carburante y alimentación aire, Grupo
motoventilador.


2



15

Bocina.


3



10

Bomba lavaparabrisas y lavalunas trasero.


4



20

Bomba lavafaros.


5



15

Dispositivo alimentación carburante.


6



10

Dirección asistida, Contactor pedal de freno secundario, Calculador caja de cambios automática,
Caudalímetro de aire, Corrector automático del haz de luz con lámparas de xenón.


7



10

Sistema de frenada (ABS/ESP).


8



20

Mando del arranque.


9



10

Contactor de stop principal.


10



30

Dispositivos alimentación carburante, Alimentación aire, Dispositivos descontaminación.


11



40

Climatización delantera.


12



30

Limpiaparabrisas delantero.


13



40

Cajetín servicio inteligente.


14



30

No utilizado.


15



30

Mando de bloqueo/desbloqueo/superbloqueo del seguro para niños.

130

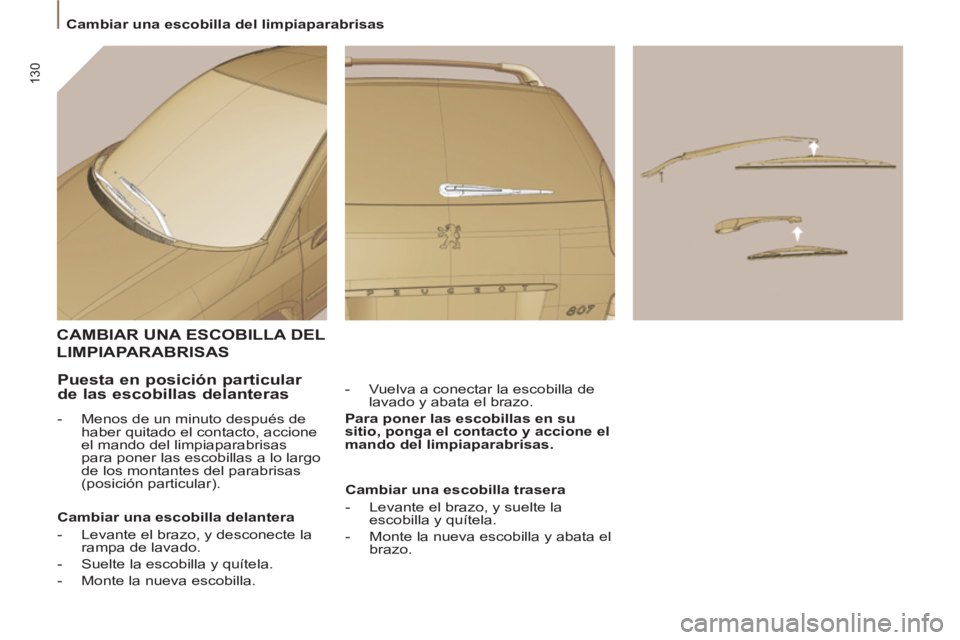

Cambiar una escobilla del limpiaparabrisas

CAMBIAR UNA ESCOBILLA DEL
LIMPIAPARABRISAS


- Vuelva a conectar la escobilla de
lavado y abata el brazo.

Para poner las escobillas en su
sitio, ponga el contacto y accione el
mando del limpiaparabrisas.



Puesta en posición particular
de las escobillas delanteras


- Menos de un minuto después de
haber quitado el contacto, accione
el mando del limpiaparabrisas
para poner las escobillas a lo largo
de los montantes del parabrisas
(posición particular).

Cambiar una escobilla delantera


- Levante el brazo, y desconecte la
rampa de lavado.

- Suelte la escobilla y quítela.

- Monte la nueva escobilla.
Cambiar una escobilla trasera


- Levante el brazo, y suelte la
escobilla y quítela.

- Monte la nueva escobilla y abata el
brazo.

131
AYUDA RÁPIDA
7

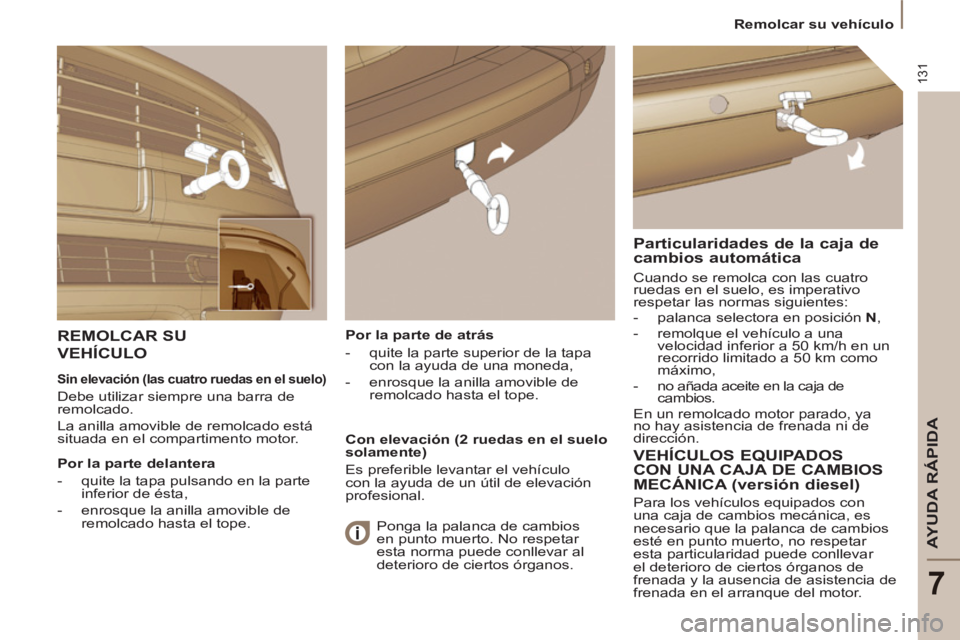

Remolcar su vehículo


Por la parte de atrás


- quite la parte superior de la tapa
con la ayuda de una moneda,

- enrosque la anilla amovible de
remolcado hasta el tope.


REMOLCAR SU
VEHÍCULO
Particularidades de la caja de
cambios automática
Cuando se remolca con las cuatro
ruedas en el suelo, es imperativo
respetar las normas siguientes:


- palanca selectora en posición N
,

- remolque el vehículo a una
velocidad inferior a 50 km/h en un
recorrido limitado a 50 km como
máximo,

- no añada aceite en la caja de
cambios.
En un remolcado motor parado, ya
no hay asistencia de frenada ni de
dirección.


Sin elevación (las cuatro ruedas en el suelo)

Debe utilizar siempre una barra de
remolcado.
La anilla amovible de remolcado está
situada en el compartimento motor.

Por la parte delantera


- quite la tapa pulsando en la parte
inferior de ésta,

- enrosque la anilla amovible de
remolcado hasta el tope.

Con elevación (2 ruedas en el suelo
solamente)
Es preferible levantar el vehículo
con la ayuda de un útil de elevación
profesional.

VEHÍCULOS EQUIPADOS
CON UNA CAJA DE CAMBIOS
MECÁNICA (versión diesel)
Para los vehículos equipados con
una caja de cambios mecánica, es
necesario que la palanca de cambios
esté en punto muerto, no respetar
esta particularidad puede conllevar
el deterioro de ciertos órganos de
frenada y la ausencia de asistencia de
frenada en el arranque del motor. Ponga la palanca de cambios
en punto muerto. No respetar
esta norma puede conllevar al
deterioro de ciertos órganos.

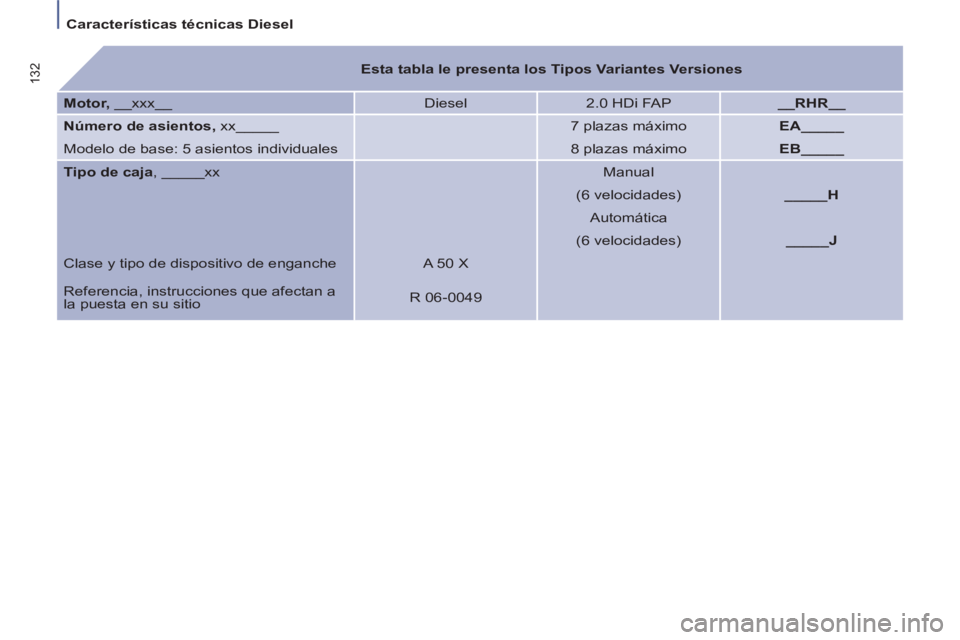

Características técnicas Diesel

132



Esta tabla le presenta los Tipos Variantes Versiones



Motor,
__xxx__ Diesel
2.0 HDi FAP
__RHR__


Número de asientos,
xx_____


7 plazas máximo
EA_____

Modelo de base: 5 asientos individuales


8 plazas máximo
EB_____


Tipo de caja
, _____xx


Manual



(6 velocidades)
_____H



Automática



(6 velocidades)
_____J

Clase y tipo de dispositivo de enganche A 50 X

Referencia, instrucciones que afectan a
la puesta en su sitio R 06-0049

133

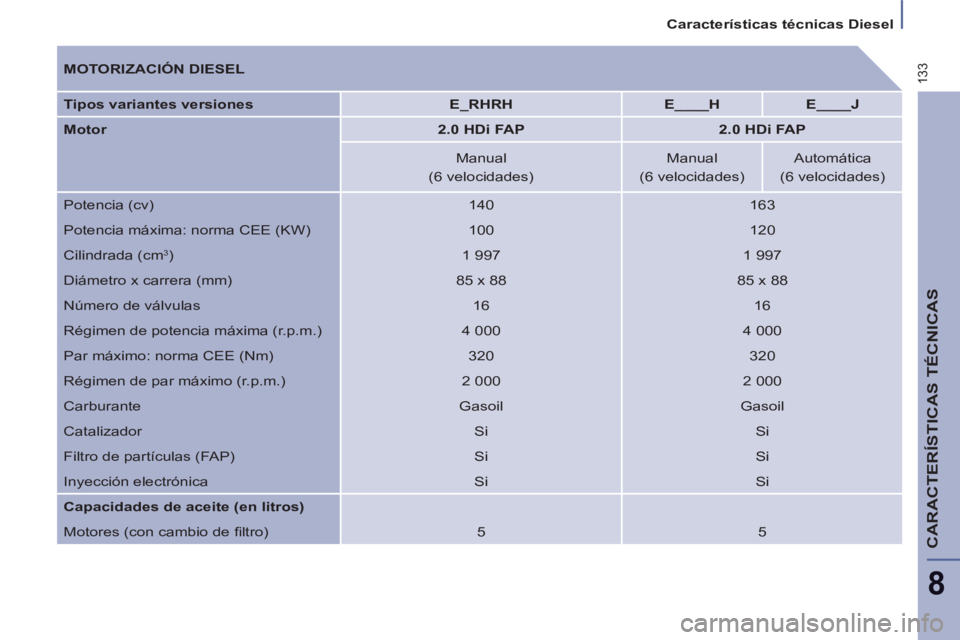

Características técnicas Diesel

CARACTERÍSTICAS TÉCNICAS
8


MOTORIZACIÓN DIESEL

Tipos variantes versiones


E_RHRH



E____H



E____J



Motor


2.0 HDi FAP



2.0 HDi FAP




Manual
Manual
Automática

(6 velocidades)
(6 velocidades)
(6 velocidades)
Potencia (cv)
140
163
Potencia máxima: norma CEE (KW)
100
120
Cilindrada (cm
3
)
1 997
1 997
Diámetro x carrera (mm)
85 x 88
85 x 88
Número de válvulas
16
16
Régimen de potencia máxima (r.p.m.)
4 000
4 000
Par máximo: norma CEE (Nm)
320
320
Régimen de par máximo (r.p.m.)
2 000
2 000
Carburante
Gasoil
Gasoil
Catalizador
Si
Si
Filtro de partículas (FAP)
Si
Si
Inyección electrónica
Si
Si

Capacidades de aceite (en litros)

Motores (con cambio de fi ltro)
5
5

Características técnicas Diesel

134

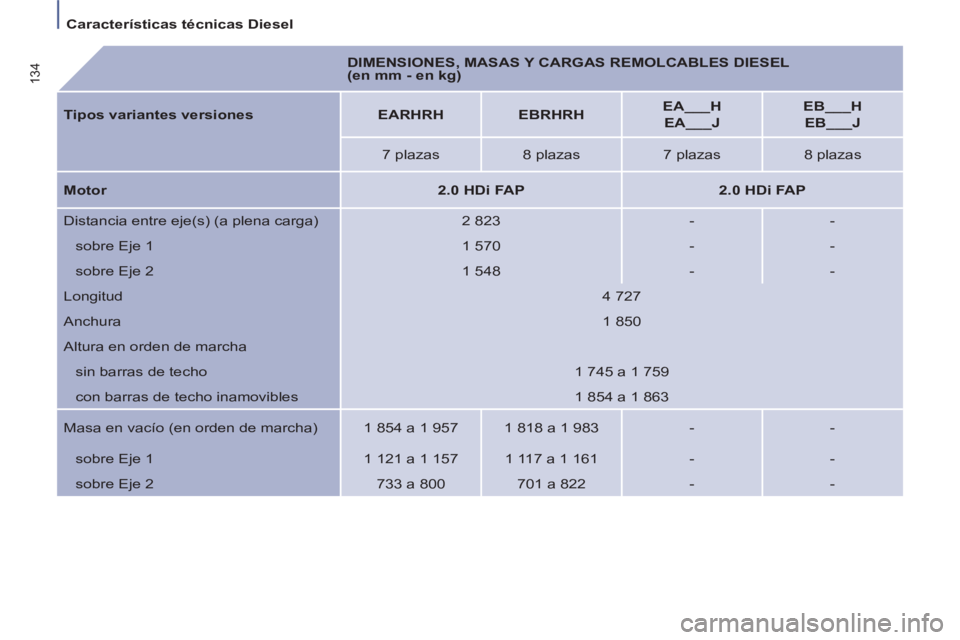

DIMENSIONES, MASAS Y CARGAS REMOLCABLES DIESEL
(en mm - en kg)



Tipos variantes versiones


EARHRH



EBRHRH



EA___H


EA___J



EB___H


EB___J




7 plazas
8 plazas
7 plazas
8 plazas

Motor


2.0 HDi FAP



2.0 HDi FAP


Distancia entre eje(s) (a plena carga)
2 823
-
-
sobre Eje 1
1 570
-
-
sobre Eje 2
1 548
-
-
Longitud
4 727
Anchura
1 850
Altura en orden de marcha
sin barras de techo
1 745 a 1 759
con barras de techo inamovibles
1 854 a 1 863
Masa en vacío (en orden de marcha)
1 854 a 1 957
1 818 a 1 983
-
-
sobre Eje 1
1 121 a 1 157
1 117 a 1 161
-

-
sobre Eje 2
733 a 800
701 a 822
-
-
