2013 Peugeot 308 SW BL Priročnik za lastnika (in Slovenian)

11
191
PRAKTIČNE INFORMACIJE


Zaznavanje prenizkega tlaka v
pnevmatikah
Rezervno kolo ni opremljeno z
zaznavalom. Predrto pnevmatiko
morajo popraviti v PEUGEOTOVI
servisni mreži ali v usposobljeni
servisni delavnici.

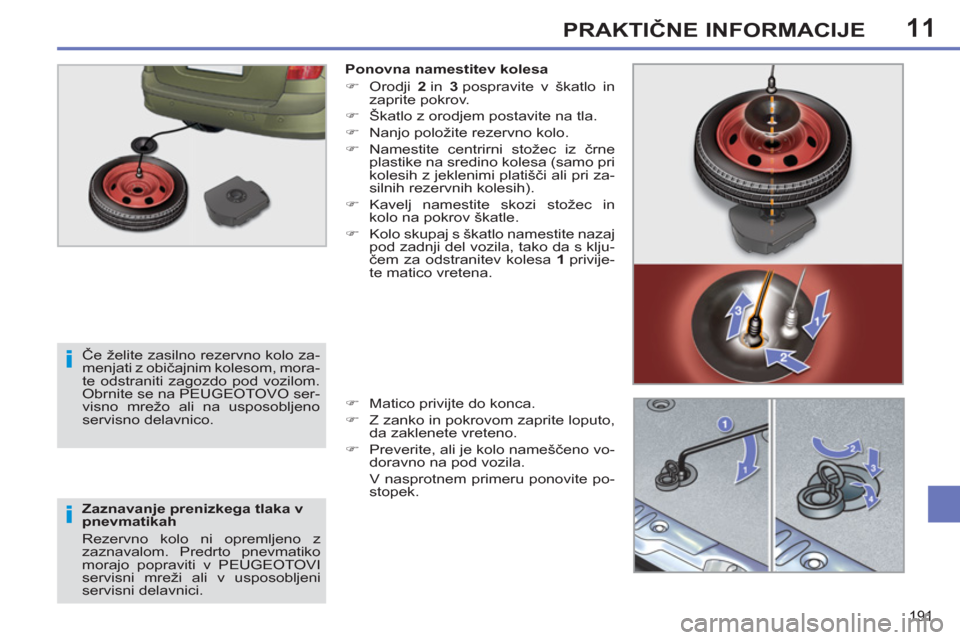

Ponovna namestitev kolesa


)
Orodji 2
in 3
pospravite v škatlo in
zaprite pokrov.

)
Škatlo z orodjem postavite na tla.

)
Nanjo položite rezervno kolo.

)
Namestite centrirni stožec iz črne
plastike na sredino kolesa (samo pri
kolesih z jeklenimi platišči ali pri za-
silnih rezervnih kolesih).

)
Kavelj namestite skozi stožec in
kolo na pokrov škatle.

)
Kolo skupaj s škatlo namestite nazaj
pod zadnji del vozila, tako da s klju-
čem za odstranitev kolesa 1
privije-
te matico vretena.

)
Matico privijte do konca.

)
Z zanko in pokrovom zaprite loputo,
da zaklenete vreteno.

)
Preverite, ali je kolo nameščeno vo-
doravno na pod vozila.
V nasprotnem primeru ponovite po-
stopek.

Če želite zasilno rezervno kolo za-
menjati z običajnim kolesom, mora-
te odstraniti zagozdo pod vozilom.
Obrnite se na PEUGEOTOVO ser-
visno mrežo ali na usposobljeno
servisno delavnico.

11
192
PRAKTIČNE INFORMACIJE


Parkiranje vozila
Vozilo parkirajte tako, da ne ovira
prometa. Podlaga naj bo vodorav-
na, trdna in nedrseča.
Zategnite ročno zavoro, izključite
kontakt in prestavite v prvo prestavo * ,
da blokirate kolesa.
Pod kolo, ki je diagonalno nasproti
tistemu, ki ga menjate, namestite
zagozdo.
Prepričajte se, da so potniki zapu-
stili vozilo in se nahajajo na varnem
območju.
Nikoli ne opravljajte del pod vozi-
lom, ki je dvignjeno samo z dvigal-
ko. Uporabite podstavek.










Odstranitev kolesa

Potek odstranitve kolesa


)
S pomočjo orodja 3
odstranite okra-
sne pokrovčke z vijakov.

)
Nasadni ključ za varnostne vijake
4
namestite na ključ za odstranitev
kolesa 1
, da odvijete varnostni vi-
jak.

)
Ostale vijake odvijte samo s ključem
za odstranitev kolesa 1
.

)
Dvigalko 2
namestite pod eno izmed
sprednjih dvižnih mest A
ali zadnjih
dvižnih mest B
na podvozju, najbliž-
je kolesu, ki ga menjate.

)
Dvigalko 2
razprite tako, da se njen
spodnji del dotika tal. Preverite, ali
je os dvigalke nameščena navpično
na dvižno mesto A
ali B
.

)
Dvignite vozilo za toliko, da je med
kolesom in tlemi dovolj prostora za
namestitev rezervnega kolesa, ki ni
predrto.

)
Odstranite vijake in jih odložite na
čisto mesto.

)
Odstranite kolo.



*
položaj R
pri robotiziranem roč-
nem menjalniku, položaj P
pa pri
samodejnem menjalniku

11
193
PRAKTIČNE INFORMACIJE


Po zamenjavi kolesa
Preden namestite predrto pnevma-
tiko v prtljažnik, odstranite osrednji
pokrov.
Če uporabite zasilno rezervno kolo,
z njim ne smete preseči hitrosti
80 km/h.
V PEUGEOTOVI servisni mreži
ali v usposobljeni servisni delavni-
ci naj preverijo privitost vijakov in
zračni tlak v rezervni pnevmatiki.
Poskrbite za popravilo predrte
pnevmatike in jo čimprej namestite
nazaj na vozilo.

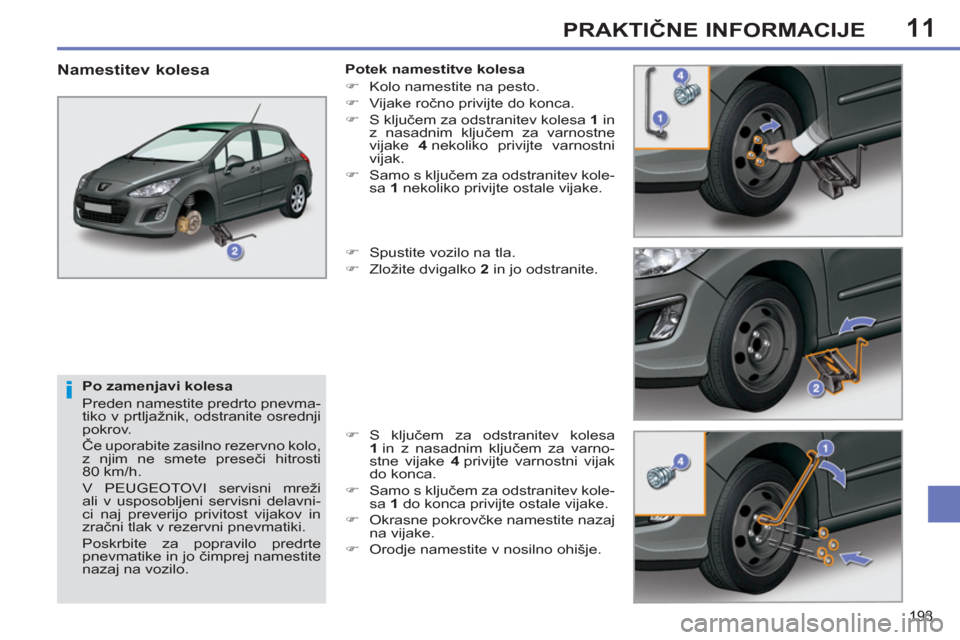

Namestitev kolesa

Potek namestitve kolesa


)
Kolo namestite na pesto.

)
Vijake ročno privijte do konca.

)
S ključem za odstranitev kolesa 1
in
z nasadnim ključem za varnostne
vijake 4
nekoliko privijte varnostni
vijak.

)
Samo s ključem za odstranitev kole-
sa 1
nekoliko privijte ostale vijake.

)
Spustite vozilo na tla.

)
Zložite dvigalko 2
in jo odstranite.

)
S ključem za odstranitev kolesa
1
in z nasadnim ključem za varno-
stne vijake 4
privijte varnostni vijak
do konca.

)
Samo s ključem za odstranitev kole-
sa 1
do konca privijte ostale vijake.

)
Okrasne pokrovčke namestite nazaj
na vijake.

)
Orodje namestite v nosilno ohišje.

11
194
PRAKTIČNE INFORMACIJE


Nevarnost električnega šoka
Ksenonsko žarnico (D1S-35W)
morajo zamenjati v PEUGEOTOVI
servisni mreži ali v usposobljeni
servisni delavnici.

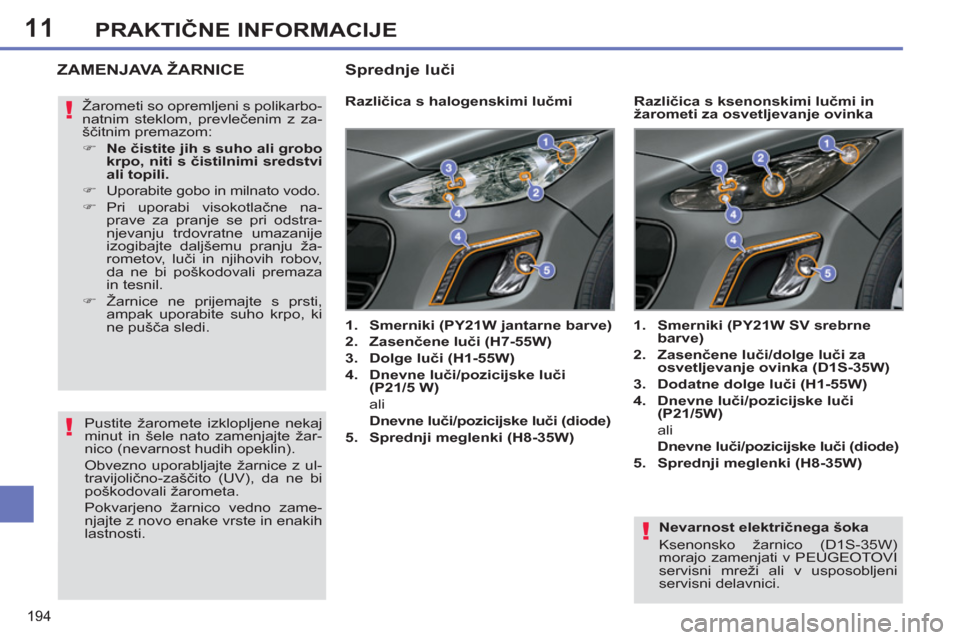

ZAMENJAVA ŽARNICE








Različica s halogenskimi lučmi


1.
Smerniki (PY21W jantarne barve)


2.
Zasenčene luči (H7-55W)


3.
Dolge luči (H1-55W)


4.
Dnevne luči/pozicijske luči
(P21/5 W)

ali
Dnevne luči/pozicijske luči (diode)

5.
Sprednji meglenki (H8-35W)





1.
Smerniki (PY21W SV srebrne
barve)


2.
Zasenčene luči/dolge luči za
osvetljevanje ovinka (D1S-35W)


3.
Dodatne dolge luči (H1-55W)


4.
Dnevne luči/pozicijske luči
(P21/5W)

ali
Dnevne luči/pozicijske luči (diode)

5.
Sprednji meglenki (H8-35W)






























Različica s ksenonskimi lučmi in
žarometi za osvetljevanje ovinka Žarometi so opremljeni s polikarbo-
natnim steklom, prevlečenim z za-
ščitnim premazom:


)
Ne čistite jih s suho ali grobo
krpo, niti s čistilnimi sredstvi
ali topili.


)
Uporabite gobo in milnato vodo.

)
Pri uporabi visokotlačne na-
prave za pranje se pri odstra-
njevanju trdovratne umazanije
izogibajte daljšemu pranju ža-
rometov, luči in njihovih robov,
da ne bi poškodovali premaza
in tesnil.

)
Žarnice ne prijemajte s prsti,
ampak uporabite suho krpo, ki
ne pušča sledi.

Pustite žaromete izklopljene nekaj
minut in šele nato zamenjajte žar-
nico (nevarnost hudih opeklin).
Obvezno uporabljajte žarnice z ul-
travijolično-zaščito (UV), da ne bi
poškodovali žarometa.
Pokvarjeno žarnico vedno zame-
njajte z novo enake vrste in enakih
lastnosti.


Sprednje luči

11
195
PRAKTIČNE INFORMACIJE

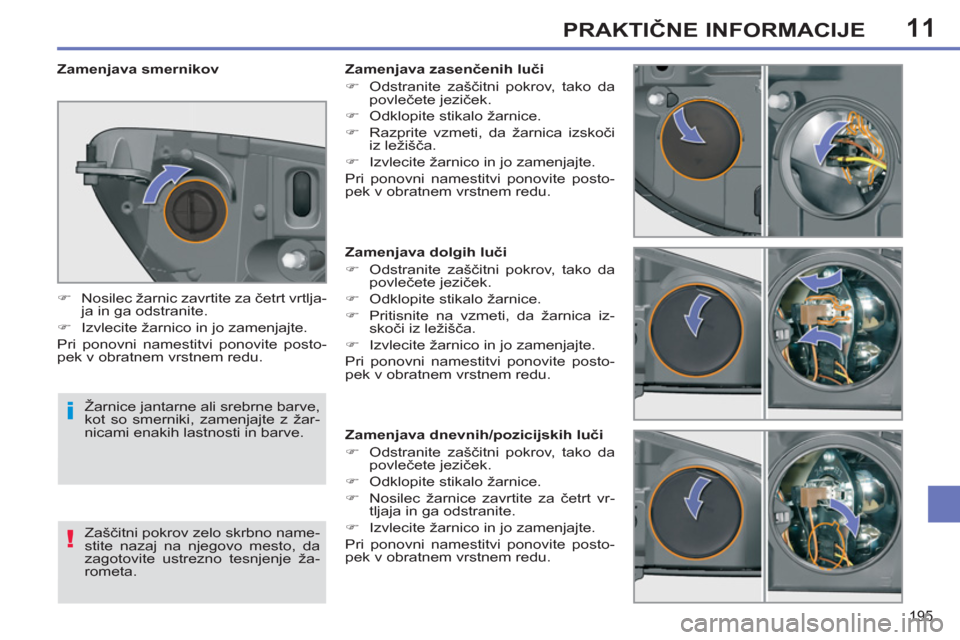

Zamenjava dolgih luči


)
Odstranite zaščitni pokrov, tako da
povlečete jeziček.

)
Odklopite stikalo žarnice.

)
Pritisnite na vzmeti, da žarnica iz-
skoči iz ležišča.

)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.

Zamenjava dnevnih/pozicijskih luči


)
Odstranite zaščitni pokrov, tako da
povlečete jeziček.

)
Odklopite stikalo žarnice.

)
Nosilec žarnice zavrtite za četrt vr-
tljaja in ga odstranite.

)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.






Zamenjava zasenčenih luči


)
Odstranite zaščitni pokrov, tako da
povlečete jeziček.

)
Odklopite stikalo žarnice.

)
Razprite vzmeti, da žarnica izskoči
iz ležišča.

)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.


Zamenjava smernikov


)
Nosilec žarnic zavrtite za četrt vrtlja-
ja in ga odstranite.

)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.
Žarnice jantarne ali srebrne barve,
kot so smerniki, zamenjajte z žar-
nicami enakih lastnosti in barve.
Zaščitni pokrov zelo skrbno name-
stite nazaj na njegovo mesto, da
zagotovite ustrezno tesnjenje ža-
rometa.

11PRAKTIČNE INFORMACIJE

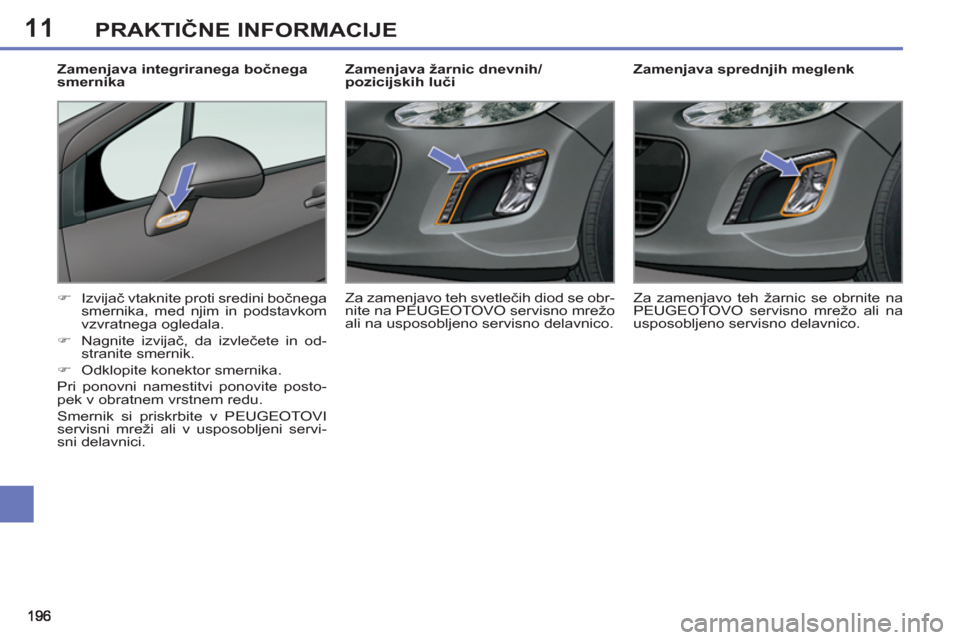

Zamenjava sprednjih meglenk


)
Izvijač vtaknite proti sredini bočnega
smernika, med njim in podstavkom
vzvratnega ogledala.

)
Nagnite izvijač, da izvlečete in od-
stranite smernik.

)
Odklopite konektor smernika.
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.
Smernik si priskrbite v PEUGEOTOVI
servisni mreži ali v usposobljeni servi-
sni delavnici.

Zamenjava integriranega bočnega
smernika
Za zamenjavo teh žarnic se obrnite na
PEUGEOTOVO servisno mrežo ali na
usposobljeno servisno delavnico.


Zamenjava žarnic dnevnih/
pozicijskih luči
Za zamenjavo teh svetlečih diod se obr-
nite na PEUGEOTOVO servisno mrežo
ali na usposobljeno servisno delavnico.

11
197
PRAKTIČNE INFORMACIJE

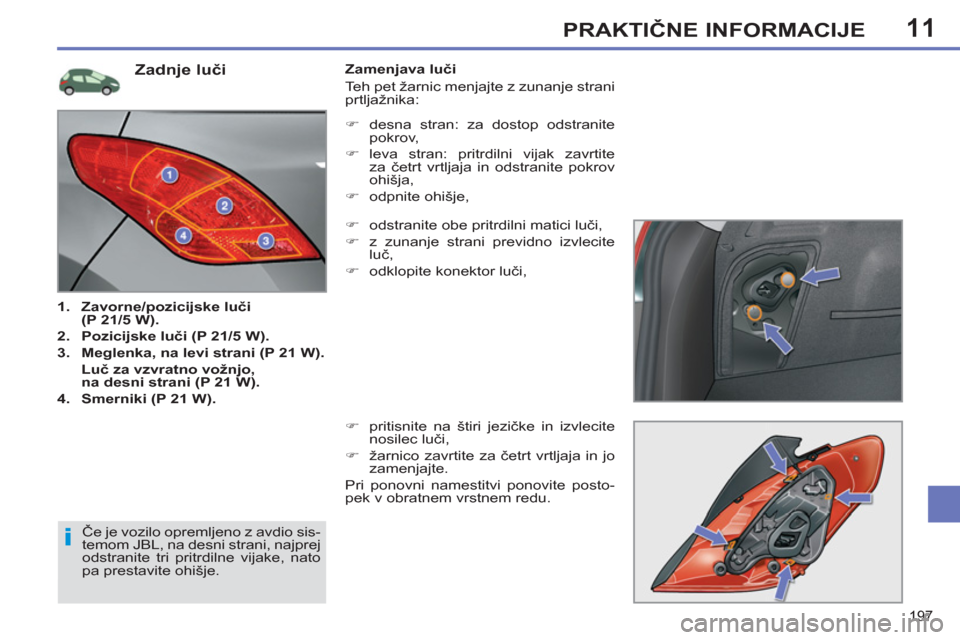

Zadnje luči



1.
Zavorne/pozicijske luči
(P 21/5 W).


2.
Pozicijske luči (P 21/5 W).


3.
Meglenka, na levi strani (P 21 W).


Luč za vzvratno vožnjo,
na desni strani (P 21 W).


4.
Smerniki (P 21 W).


Zamenjava luči
Teh pet žarnic menjajte z zunanje strani
prtljažnika:

)
odstranite obe pritrdilni matici luči,

)
z zunanje strani previdno izvlecite
luč,

)
odklopite konektor luči,

)
pritisnite na štiri jezičke in izvlecite
nosilec luči,

)
žarnico zavrtite za četrt vrtljaja in jo
zamenjajte.
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.
Če je vozilo opremljeno z avdio sis-
temom JBL, na desni strani, najprej
odstranite tri pritrdilne vijake, nato
pa prestavite ohišje.

)
desna stran: za dostop odstranite
pokrov,

)
leva stran: pritrdilni vijak zavrtite
za četrt vrtljaja in odstranite pokrov
ohišja,

)
odpnite ohišje,

11
198
PRAKTIČNE INFORMACIJE

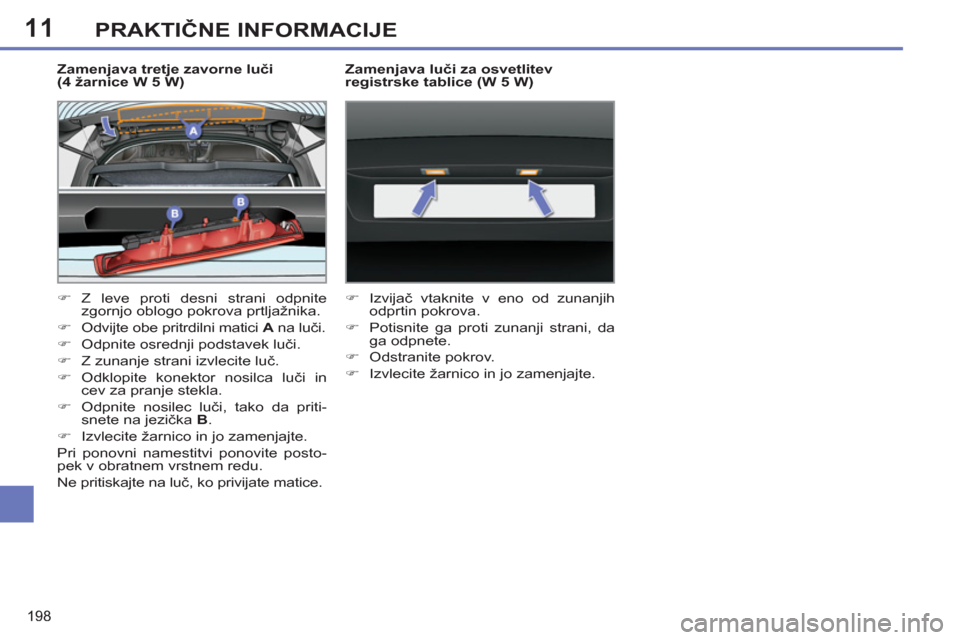

Zamenjava tretje zavorne luči
(4 žarnice W 5 W)


)
Z leve proti desni strani odpnite
zgornjo oblogo pokrova prtljažnika.

)
Odvijte obe pritrdilni matici A
na luči.

)
Odpnite osrednji podstavek luči.

)
Z zunanje strani izvlecite luč.

)
Odklopite konektor nosilca luči in
cev za pranje stekla.

)
Odpnite nosilec luči, tako da priti-
snete na jezička B
.

)
Izvlecite žarnico in jo zamenjajte.
Pri ponovni namestitvi ponovite posto-
pek v obratnem vrstnem redu.
Ne pritiskajte na luč, ko privijate matice.
Zamenjava luči za osvetlitev
registrske tablice (W 5 W)


)
Izvijač vtaknite v eno od zunanjih
odprtin pokrova.

)
Potisnite ga proti zunanji strani, da
ga odpnete.

)
Odstranite pokrov.

)
Izvlecite žarnico in jo zamenjajte.
