2013 Peugeot 308 SW BL Priročnik za lastnika (in Slovenian)

11
!
183
PRAKTIČNE INFORMACIJE


Pazite, da tekočina ne steče iz
vložka.
Datum veljavnosti tekočine je zapi-
san na vložku.
Vložek s tekočino je namenjen za
enkratno uporabo. Ko ga enkrat
uporabite, ga morate zamenjati.
Po uporabi vložka ne odvrzite
v naravo, ampak ga odnesite v
PEUGEOTOVO servisno mrežo ali
na za to namenjeno zbirno mesto.
Ne pozabite si priskrbeti novega
vložka s sredstvom za zamašitev,
ki ga dobite v PEUGEOTOVI servi-
sni mreži ali v usposobljeni servisni
delavnici.

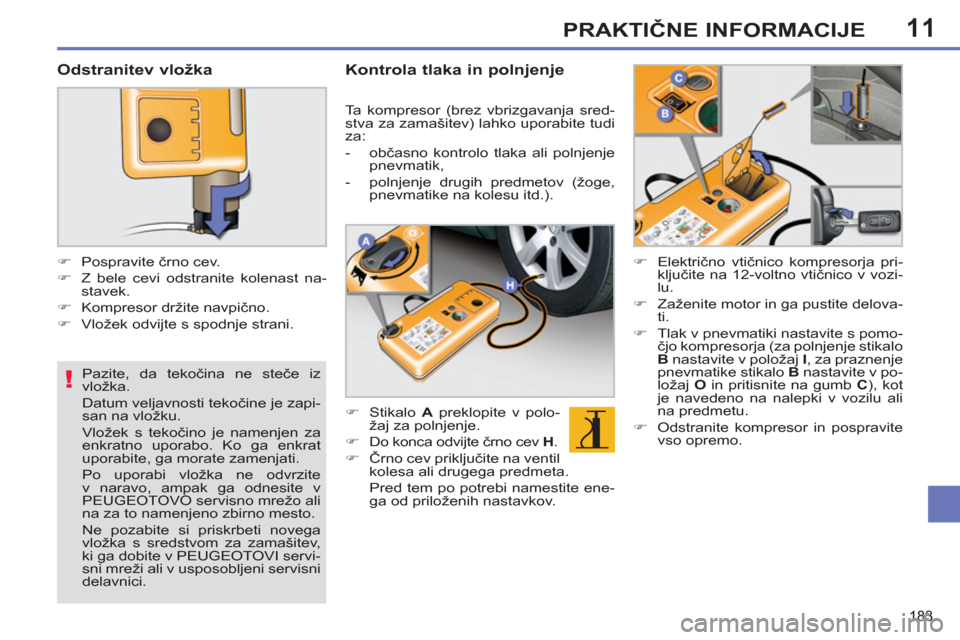

Odstranitev vložka




)
Pospravite črno cev.

)
Z bele cevi odstranite kolenast na-
stavek.

)
Kompresor držite navpično.

)
Vložek odvijte s spodnje strani.



Kontrola tlaka in polnjenje


Ta kompresor (brez vbrizgavanja sred-
stva za zamašitev) lahko uporabite tudi
za:


- občasno kontrolo tlaka ali polnjenje
pnevmatik,

- polnjenje drugih predmetov (žoge,
pnevmatike na kolesu itd.).


)
Stikalo A
preklopite v polo-
žaj za polnjenje.

)
Do konca odvijte črno cev H
.

)
Črno cev priključite na ventil
kolesa ali drugega predmeta.
Pred tem po potrebi namestite ene-
ga od priloženih nastavkov.
)
Električno vtičnico kompresorja pri-
ključite na 12-voltno vtičnico v vozi-
lu.

)
Zaženite motor in ga pustite delova-
ti.

)
Tlak v pnevmatiki nastavite s pomo-
čjo kompresorja (za polnjenje stikalo
B
nastavite v položaj I
, za praznenje
pnevmatike stikalo B
nastavite v po-
ložaj O
in pritisnite na gumb C
), kot
je navedeno na nalepki v vozilu ali
na predmetu.

)
Odstranite kompresor in pospravite
vso opremo.

11
184
PRAKTIČNE INFORMACIJE

S to opremo lahko zamašite luknje
s premerom največ 6 mm, ki se na-
hajajo izključno na vozni površini
pnevmatike ali na delu med vozno
površino in bočnim delom pnevma-
tike. Iz pnevmatike ne odstranjujte
tujkov.

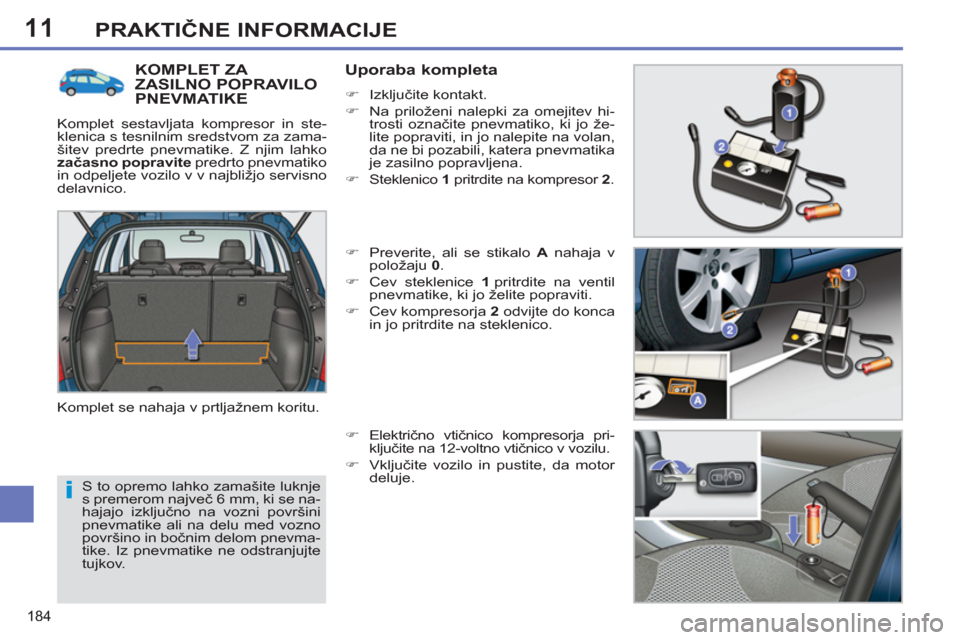

KOMPLET ZA
ZASILNO POPRAVILOPNEVMATIKE
Komplet sestavljata kompresor in ste-
klenica s tesnilnim sredstvom za zama-
šitev predrte pnevmatike. Z njim lahko
začasno popravite
predrto pnevmatiko
in odpeljete vozilo v v najbližjo servisno
delavnico.
Komplet se nahaja v prtljažnem koritu.


Uporaba kompleta



)
Izključite kontakt.

)
Na priloženi nalepki za omejitev hi-
trosti označite pnevmatiko, ki jo že-
lite popraviti, in jo nalepite na volan,
da ne bi pozabili, katera pnevmatika
je zasilno popravljena.

)
Steklenico 1
pritrdite na kompresor 2
.

)
Preverite, ali se stikalo A
nahaja v
položaju 0
.

)
Cev steklenice 1
pritrdite na ventil
pnevmatike, ki jo želite popraviti.

)
Cev kompresorja 2
odvijte do konca
in jo pritrdite na steklenico.

)
Električno vtičnico kompresorja pri-
ključite na 12-voltno vtičnico v vozilu.

)
Vključite vozilo in pustite, da motor
deluje.

11
185
PRAKTIČNE INFORMACIJE
Če po približno petih do desetih
minutah pnevmatike ne morete na-
polniti do te vrednosti, je ni mogoče
popraviti. Za popravilo pnevmatike
se obrnite na PEUGEOTOVO ser-
visno mrežo ali na usposobljeno
servisno delavnico.
)
Stikalo A
preklopite v položaj 1
in
vključite kompresor, da tlak v pnev-
matiki doseže 2,0 bara.

)
Odstranite kompresor in pospravi-
te steklenico v plastično vrečko, ki
je priložena kompletu, da ne bi z
ostanki tesnilnega sredstva umazali
vozila.

)
Takoj se odpeljite in vozite približno
tri kilometre z zmanjšano hitrostjo
(med 20 in 60 km/h), da se pnevma-
tika zamaši.

)
Ustavite in preverite tlak v pnevma-
tiki.

)
Cev kompresorja priključite nepo-
sredno na ventil popravljene pnev-
matike.

11
186
PRAKTIČNE INFORMACIJE

Če je vozilo opremljeno s sistemom
za zaznavanje prenizkega tlaka v
pnevmatiki, bo po popravilu pnev-
matike svetila kontrolna lučka za za-
znavanje prenizkega tlaka, dokler ne
bodo v PEUGEOTOVI servisni mreži
ali v usposobljeni servisni delavnici
ponovno inicializirali sistema. Bodite pazljivi, ker steklenica s te-
snilnim sredstvom vsebuje etilen-
glikol, ki je strupen, če ga zaužijete,
in draži očesno sluznico. Stekleni-
co hranite izven dosega otrok.
Rok trajanja tesnilnega sredstva je
zapisan na steklenici.
Steklenica je namenjena za enkra-
tno uporabo. Ko jo enkrat uporabi-
te, jo morate zamenjati.
Po uporabi steklenice ne odvrzite
v naravo, ampak jo odnesite v
PEUGEOTOVO servisno mrežo ali
na za to namenjeno zbirno mesto.
Ne pozabite si priskrbeti nove ste-
klenice s tesnilnim sredstvom, ki
jo dobite v PEUGEOTOVI servisni
mreži ali v usposobljeni servisni
delavnici.
)
Električno vtičnico kompresorja po-
novno priključite na 12-voltno vtični-
co v vozilu.

)
Ponovno zaženite motor in ga pusti-
te delovati.

)
Tlak v pnevmatiki nastavite s pomo-
čjo kompresorja (polnjenje pnevma-
tike: stikalo A
nastavite v položaj 1
;
praznjenje pnevmatike: stikalo A

nastavite v položaj 0
in pritisnite na
gumb B
), kot je navedeno na nalep-
ki, ki je nameščena ob voznikovih
vratih. Nato preverite, ali je luknja
dobro zamašena (po nekaj kilome-
trih vožnje tlak v pnevmatiki ne sme
padati).

)
Odstranite kompresor in pospravite
vso opremo.

)
Čimprej se napotite v
PEUGEOTOVO servisno mre-
žo ali v usposobljeno servisno
delavnico, kjer vam bo stro-
kovnjak popravil ali zamenjal
pnevmatiko.
)
Vozite z zmanjšano hitrostjo (največ
80 km/h) na razdalji, ki ni daljša od
približno 200 km.

11
187
PRAKTIČNE INFORMACIJE

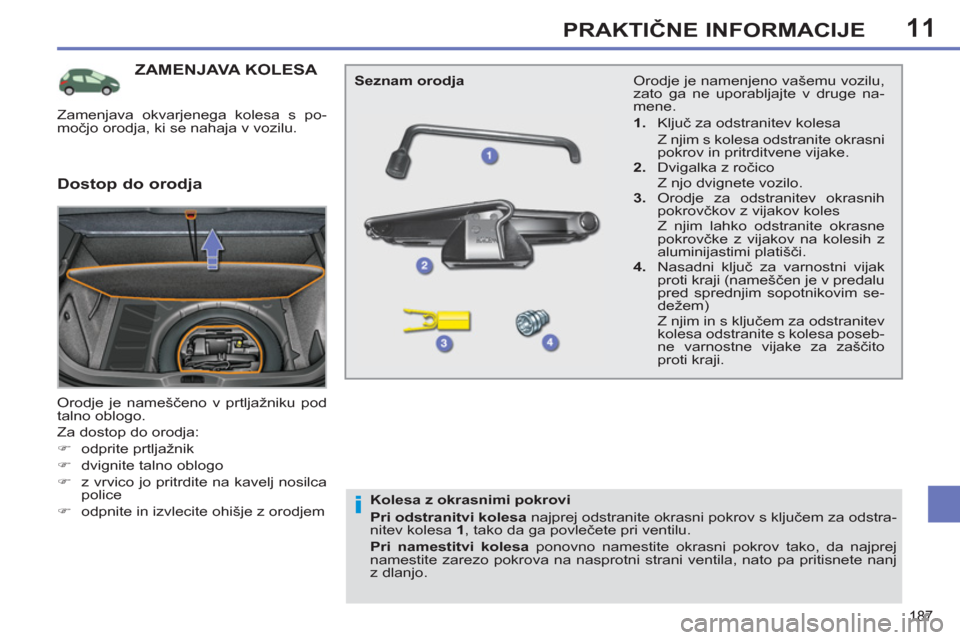

ZAMENJAVA KOLESA

Orodje je nameščeno v prtljažniku pod
talno oblogo.
Za dostop do orodja:


)
odprite prtljažnik

)
dvignite talno oblogo

)
z vrvico jo pritrdite na kavelj nosilca
police

)
odpnite in izvlecite ohišje z orodjem Orodje je namenjeno vašemu vozilu,
zato ga ne uporabljajte v druge na-
mene.


1.
Ključ za odstranitev kolesa
Z njim s kolesa odstranite okrasni
pokrov in pritrditvene vijake.

2.
Dvigalka z ročico
Z njo dvignete vozilo.

3.
Orodje za odstranitev okrasnih
pokrovčkov z vijakov koles
Z njim lahko odstranite okrasne
pokrovčke z vijakov na kolesih z
aluminijastimi platišči.

4.
Nasadni ključ za varnostni vijak
proti kraji (nameščen je v predalu
pred sprednjim sopotnikovim se-
dežem)
Z njim in s ključem za odstranitev
kolesa odstranite s kolesa poseb-
ne varnostne vijake za zaščito
proti kraji.

Seznam orodja


Dostop do orodja


Kolesa z okrasnimi pokrovi

Pri odstranitvi kolesa
najprej odstranite okrasni pokrov s ključem za odstra-
nitev kolesa 1
, tako da ga povlečete pri ventilu.

Pri namestitvi kolesa
ponovno namestite okrasni pokrov tako, da najprej
namestite zarezo pokrova na nasprotni strani ventila, nato pa pritisnete nanj
z dlanjo.
Zamenjava okvarjenega kolesa s po-
močjo orodja, ki se nahaja v vozilu.

11
188
PRAKTIČNE INFORMACIJE


Pritrditev rezervnega kolesa
z jeklenim platiščem
Če je vozilo opremljeno z alumini-
jastimi platišči, je normalno, če pri
privijanju vijakov ugotovite, da se
vijačne podložke ne stikajo z jekle-
nim platiščem. Pritrditev rezervne-
ga kolesa zagotavlja konična opora
vsakega vijaka.

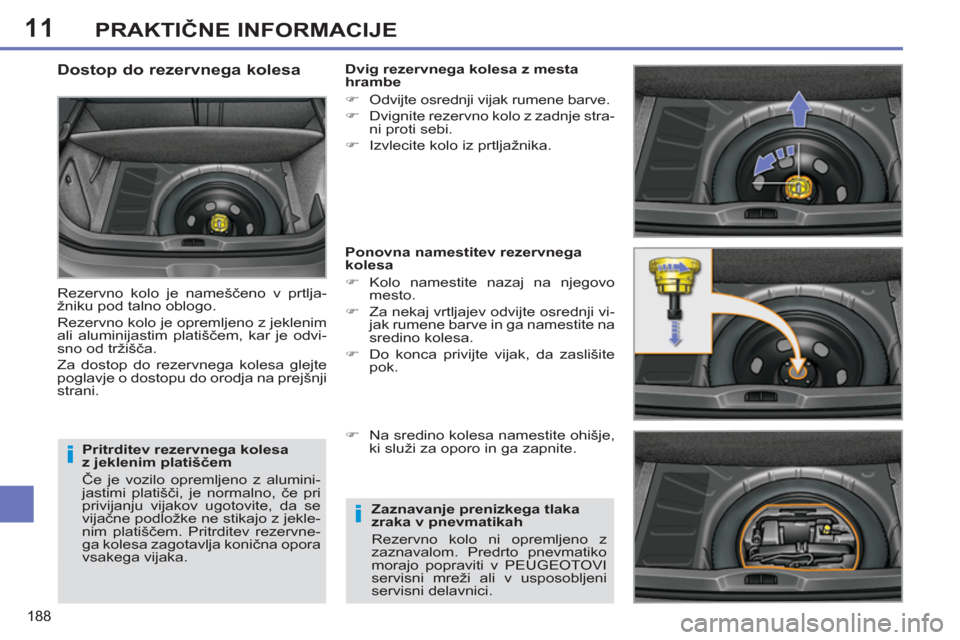

Dostop do rezervnega kolesa

Rezervno kolo je nameščeno v prtlja-
žniku pod talno oblogo.
Rezervno kolo je opremljeno z jeklenim
ali aluminijastim platiščem, kar je odvi-
sno od tržišča.
Za dostop do rezervnega kolesa glejte
poglavje o dostopu do orodja na prejšnji
strani.
Dvig rezervnega kolesa z mesta
hrambe


)
Odvijte osrednji vijak rumene barve.

)
Dvignite rezervno kolo z zadnje stra-
ni proti sebi.

)
Izvlecite kolo iz prtljažnika.


Ponovna namestitev rezervnega
kolesa


)
Kolo namestite nazaj na njegovo
mesto.

)
Za nekaj vrtljajev odvijte osrednji vi-
jak rumene barve in ga namestite na
sredino kolesa.

)
Do konca privijte vijak, da zaslišite
pok.

)
Na sredino kolesa namestite ohišje,
ki služi za oporo in ga zapnite.


Zaznavanje prenizkega tlaka
zraka v pnevmatikah
Rezervno kolo ni opremljeno z
zaznavalom. Predrto pnevmatiko
morajo popraviti v PEUGEOTOVI
servisni mreži ali v usposobljeni
servisni delavnici.

11
189
PRAKTIČNE INFORMACIJE

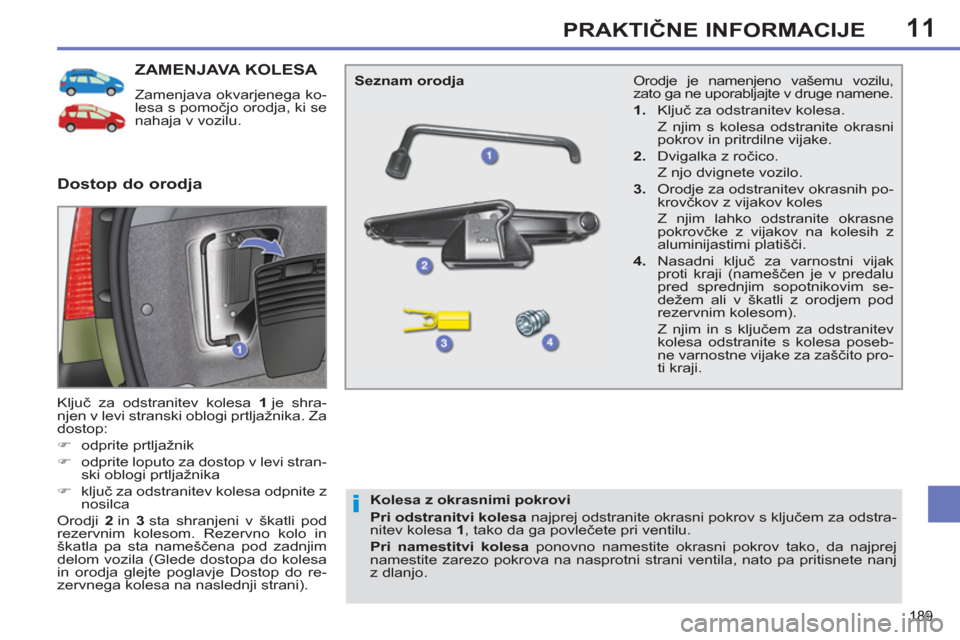

ZAMENJAVA KOLESA

Zamenjava okvarjenega ko-
lesa s pomočjo orodja, ki se
nahaja v vozilu.
Ključ za odstranitev kolesa 1
je shra-
njen v levi stranski oblogi prtljažnika. Za
dostop:


)
odprite prtljažnik

)
odprite loputo za dostop v levi stran-
ski oblogi prtljažnika

)
ključ za odstranitev kolesa odpnite z
nosilca
Orodji 2
in 3
sta shranjeni v škatli pod
rezervnim kolesom. Rezervno kolo in
škatla pa sta nameščena pod zadnjim
delom vozila (Glede dostopa do kolesa
in orodja glejte poglavje Dostop do re-
zervnega kolesa na naslednji strani).

Dostop do orodja


Seznam orodja

Kolesa z okrasnimi pokrovi

Pri odstranitvi kolesa
najprej odstranite okrasni pokrov s ključem za odstra-
nitev kolesa 1
, tako da ga povlečete pri ventilu.

Pri namestitvi kolesa
ponovno namestite okrasni pokrov tako, da najprej
namestite zarezo pokrova na nasprotni strani ventila, nato pa pritisnete nanj
z dlanjo.

Orodje je namenjeno vašemu vozilu,
zato ga ne uporabljajte v druge namene.


1.
Ključ za odstranitev kolesa.
Z njim s kolesa odstranite okrasni
pokrov in pritrdilne vijake.

2.
Dvigalka z ročico.
Z njo dvignete vozilo.

3.
Orodje za odstranitev okrasnih po-
krovčkov z vijakov koles
Z njim lahko odstranite okrasne
pokrovčke z vijakov na kolesih z
aluminijastimi platišči.

4.
Nasadni ključ za varnostni vijak
proti kraji (nameščen je v predalu
pred sprednjim sopotnikovim se-
dežem ali v škatli z orodjem pod
rezervnim kolesom).
Z njim in s ključem za odstranitev
kolesa odstranite s kolesa poseb-
ne varnostne vijake za zaščito pro-
ti kraji.

11
190
PRAKTIČNE INFORMACIJE


Pritrditev rezervnega kolesa z
jeklenim platiščem ali zasilnega
rezervnega kolesa
Če je vozilo opremljeno z alumini-
jastimi platišči, je normalno, če pri
privijanju vijakov ugotovite, da se
vijačne podložke ne stikajo z jekle-
nim platiščem oz. platiščem zasil-
nega kolesa. Pritrditev rezervnega
kolesa zagotavlja konična opora
vsakega vijaka.

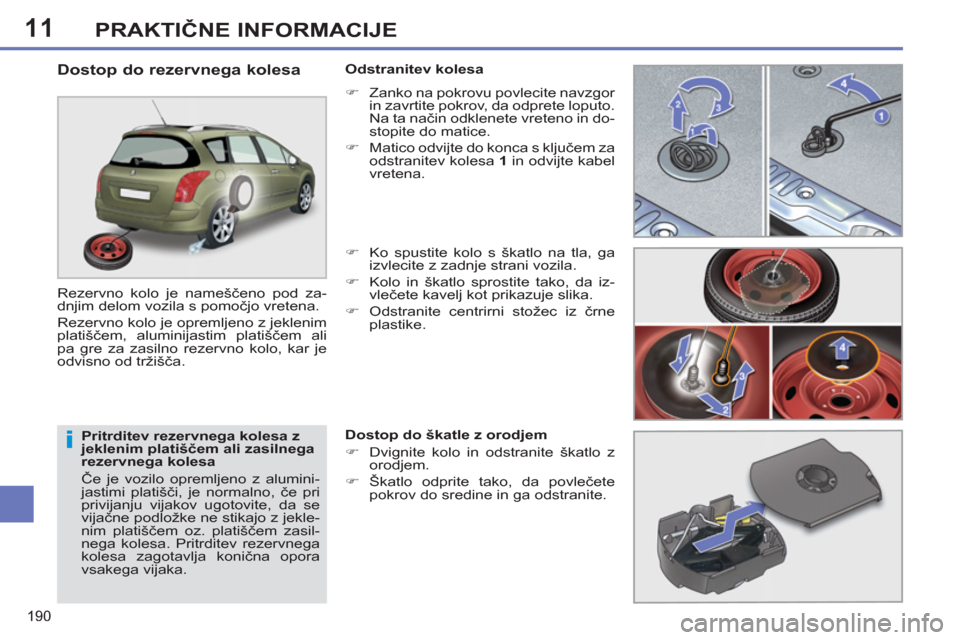

Dostop do rezervnega kolesa

Rezervno kolo je nameščeno pod za-
dnjim delom vozila s pomočjo vretena.
Rezervno kolo je opremljeno z jeklenim
platiščem, aluminijastim platiščem ali
pa gre za zasilno rezervno kolo, kar je
odvisno od tržišča.
Odstranitev kolesa


)
Zanko na pokrovu povlecite navzgor
in zavrtite pokrov, da odprete loputo.
Na ta način odklenete vreteno in do-
stopite do matice.

)
Matico odvijte do konca s ključem za
odstranitev kolesa 1
in odvijte kabel
vretena.

)
Ko spustite kolo s škatlo na tla, ga
izvlecite z zadnje strani vozila.

)
Kolo in škatlo sprostite tako, da iz-
vlečete kavelj kot prikazuje slika.

)
Odstranite centrirni stožec iz črne
plastike.

Dostop do škatle z orodjem


)
Dvignite kolo in odstranite škatlo z
orodjem.

)
Škatlo odprite tako, da povlečete
pokrov do sredine in ga odstranite.
