2013 Peugeot 3008 Hybrid 4 Manual do proprietário (in Portuguese)

SE
G
135
PROGRAMA DE ESTABILIDADE ELECTRÓNICA (ESC)
Defini
ções
Antipatinagem das rodas (ASR)
O sistema ASR optimiza a motricida-
de, para evitar a patinagem das rodas,
agindo sobre os travões das rodas mo-
trizes e sobre o motor. Permite também
melhorar a estabilidade direccional do
veículo na aceleração.

Controlo dinâmico de estabilidade
(CDS)
Em caso de afastamento da trajectória
seguida pelo veículo e a que é deseja-
da pelo condutor, o sistema CDS vigia
roda por roda e age automaticamente
no travão de uma ou várias rodas e no
motor para inscrever o veículo na tra-
jectória desejada, no limite das leis da
física.

Assistência à travagem de
emergência (AFU)
Este sistema permite, em caso de
emergência, atingir mais rapidamente
a pressão optimizada de travagem e
reduzir, por conseguinte, a distância de
paragem.
Activa-se em função da rapidez de
accionamento do pedal dos travões e
manifesta-se por uma diminuição da
resistência do pedal e um aumento da
efi cácia da travagem.

Antibloqueio das rodas (ABS) e
repartidor electrónico de travagem
(REF)
Este sistema acresce a estabilidade e
a maneabilidade do seu veículo aquan-
do da travagem e assegura um melhor
controlo nas curvas, em particular sobre
um revestimento defeituoso ou escorre-
gadio.
O ABS impede o bloqueio das rodas em
caso de travagem de emergência.
O REF assegura uma gestão integral
da pressão de travagem roda por roda.

Funcionamento

O acendimento deste avisador,
acompanhado por um sinal so-
noro e por uma mensagem, in-
dica uma anomalia do sistema
ABS o que pode provocar uma perda de
controlo do veículo durante a travagem.

O acendimento deste avisa-
dor, associado ao avisador de
STOP
, acompanhado por um
sinal sonoro e por uma men-
sagem, indica um problema de funcio-
namento do repartidor electrónico de
travagem (REF) o que pode provocar
uma perda de controlo do veículo du-
rante a travagem.

A paragem é imperativa.

Em ambos os casos, consulte a rede
PEUGEOT ou uma ofi cina qualifi cada.


Em caso de substituição de rodas
(pneus e jantes) tenha atenção
para que estas estejam homolo-
gadas para o seu veículo.
O funcionamento normal do sistema
ABS pode manifestar-se por ligeiras
vibrações no pedal dos travões.


Em caso de travagem de
emergência, pressione com
força o pedal sem nunca di-
minuir o esforço.



Sistema de antibloqueio das rodas
(ABS) e repartidor electrónico de
travagem (REF)
Programa de estabilidade electrónica
(ESC: Electronic Stability Control) inte-
gra os sistemas seguintes:


- antibloqueio das rodas (ABS) e o
repartidor electrónico de travagem
(REF),

- assistência à travagem de emer-
gência (AFU),

- a antipatinagem das rodas (ASR),

- o controlo dinâmico de estabilidade
(CDS).

SE
G
136

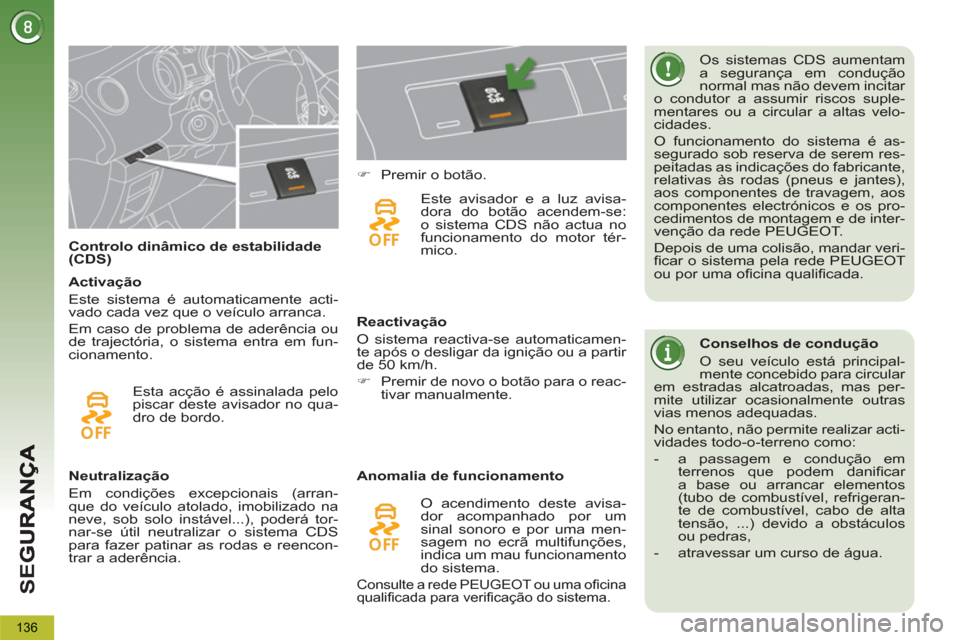

Controlo dinâmico de estabilidade
(CDS) Os sistemas CDS aumentam
a segurança em condução
normal mas não devem incitar
o condutor a assumir riscos suple-
mentares ou a circular a altas velo-
cidades.
O funcionamento do sistema é as-
segurado sob reserva de serem res-
peitadas as indicações do fabricante,
relativas às rodas (pneus e jantes),
aos componentes de travagem, aos
componentes electrónicos e os pro-
cedimentos de montagem e de inter-
venção da rede PEUGEOT.
Depois de uma colisão, mandar veri-
fi car o sistema pela rede PEUGEOT
ou por uma ofi cina qualifi cada.



Neutralização
Em condições excepcionais (arran-
que do veículo atolado, imobilizado na
neve, sob solo instável...), poderá tor-
nar-se útil neutralizar o sistema CDS
para fazer patinar as rodas e reencon-
trar a aderência.


)
Premir o botão.
Este avisador e a luz avisa-
dora do botão acendem-se:
o sistema CDS não actua no
funcionamento do motor tér-
mico.

Reactivação
O sistema reactiva-se automaticamen-
te após o desligar da ignição ou a partir
de 50 km/h.


)
Premir de novo o botão para o reac-
tivar manualmente.


Anomalia de funcionamento

O acendimento deste avisa-
dor acompanhado por um
sinal sonoro e por uma men-
sagem no ecrã multifunções,
indica um mau funcionamento
do sistema.
Consulte a rede PEUGEOT ou uma ofi cina
qualifi cada para verifi cação do sistema.

Esta acção é assinalada pelo
piscar deste avisador no qua-
dro de bordo.

Activação
Este sistema é automaticamente acti-
vado cada vez que o veículo arranca.
Em caso de problema de aderência ou
de trajectória, o sistema entra em fun-
cionamento.









Conselhos de condução
O seu veículo está principal-
mente concebido para circular
em estradas alcatroadas, mas per-
mite utilizar ocasionalmente outras
vias menos adequadas.
No entanto, não permite realizar acti-
vidades todo-o-terreno como:


- a passagem e condução em
terrenos que podem danifi car
a base ou arrancar elementos
(tubo de combustível, refrigeran-
te de combustível, cabo de alta
tensão, ...) devido a obstáculos
ou pedras,

- atravessar um curso de água.

SE
G
137

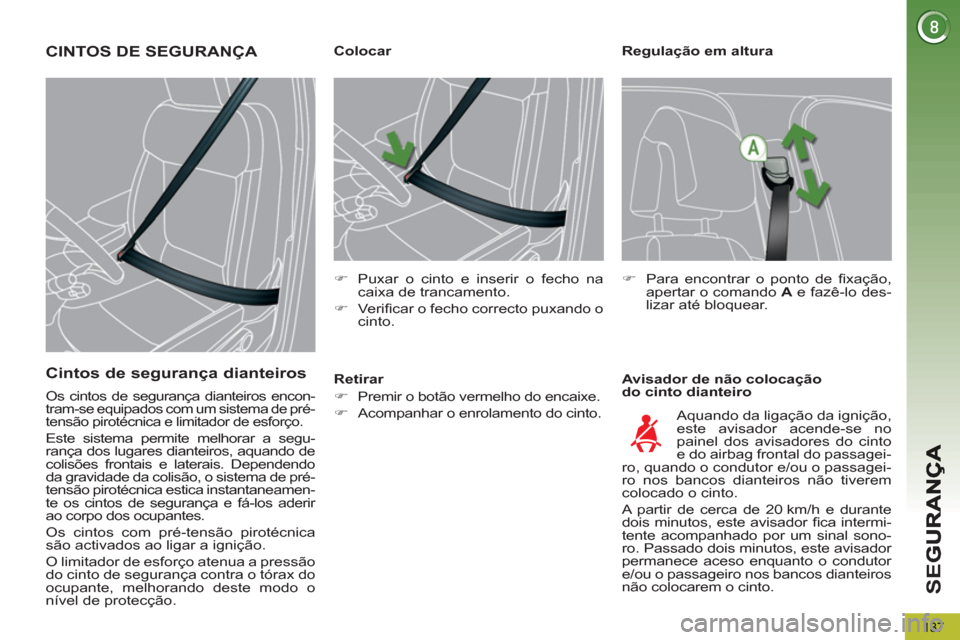

Regulação em altura

Avisador de não colocação
do cinto dianteiro









Colocar


)
Puxar o cinto e inserir o fecho na
caixa de trancamento.

)
Ve r ifi car o fecho correcto puxando o
cinto.


)
Para encontrar o ponto de fi xação,
apertar o comando A
e fazê-lo des-
lizar até bloquear.

Aquando da ligação da ignição,
este avisador acende-se no
painel dos avisadores do cinto
e do airbag frontal do passagei-
ro, quando o condutor e/ou o passagei-
ro nos bancos dianteiros não tiverem
colocado o cinto.
A partir de cerca de 20 km/h e durante
dois minutos, este avisador fi ca intermi-
tente acompanhado por um sinal sono-
ro. Passado dois minutos, este avisador
permanece aceso enquanto o condutor
e/ou o passageiro nos bancos dianteiros
não colocarem o cinto.
Retirar


)
Premir o botão vermelho do encaixe.

)
Acompanhar o enrolamento do cinto.
CINTOS DE SEGURANÇA
Cintos de se
gurança dianteiros

Os cintos de segurança dianteiros encon-
tram-se equipados com um sistema de pré-
tensão pirotécnica e limitador de esforço.
Este sistema permite melhorar a segu-
rança dos lugares dianteiros, aquando de
colisões frontais e laterais. Dependendo
da gravidade da colisão, o sistema de pré-
tensão pirotécnica estica instantaneamen-
te os cintos de segurança e fá-los aderir
ao corpo dos ocupantes.
Os cintos com pré-tensão pirotécnica
são activados ao ligar a ignição.
O limitador de esforço atenua a pressão
do cinto de segurança contra o tórax do
ocupante, melhorando deste modo o
nível de protecção.

SE
G
138

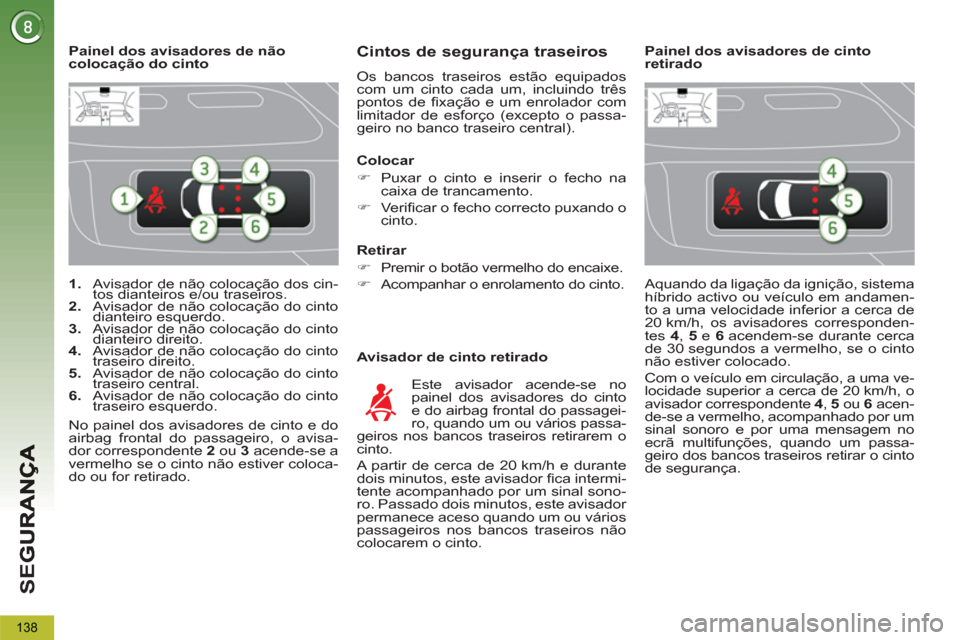

1.
Avisador de não colocação dos cin-
tos dianteiros e/ou traseiros.

2.
Avisador de não colocação do cinto
dianteiro esquerdo.

3.
Avisador de não colocação do cinto
dianteiro direito.

4.
Avisador de não colocação do cinto
traseiro direito.

5.
Avisador de não colocação do cinto
traseiro central.

6.
Avisador de não colocação do cinto
traseiro esquerdo.
Painel dos avisadores de não
colocação do cinto
Cintos de segurança traseiros
Os bancos traseiros estão equipados
com um cinto cada um, incluindo três
pontos de fi xação e um enrolador com
limitador de esforço (excepto o passa-
geiro no banco traseiro central).

Avisador de cinto retirado
Este avisador acende-se no
painel dos avisadores do cinto
e do airbag frontal do passagei-
ro, quando um ou vários passa-
geiros nos bancos traseiros retirarem o
cinto.
A partir de cerca de 20 km/h e durante
dois minutos, este avisador fi ca intermi-
tente acompanhado por um sinal sono-
ro. Passado dois minutos, este avisador
permanece aceso quando um ou vários
passageiros nos bancos traseiros não
colocarem o cinto.

Colocar


)
Puxar o cinto e inserir o fecho na
caixa de trancamento.

)
Ve r ifi car o fecho correcto puxando o
cinto.


Retirar


)
Premir o botão vermelho do encaixe.

)
Acompanhar o enrolamento do cinto.

No painel dos avisadores de cinto e do
airbag frontal do passageiro, o avisa-
dor correspondente 2
ou 3
acende-se a
vermelho se o cinto não estiver coloca-
do ou for retirado.
Aquando da ligação da ignição, sistema
híbrido activo ou veículo em andamen-
to a uma velocidade inferior a cerca de
20 km/h, os avisadores corresponden-
tes 4
, 5
e 6
acendem-se durante cerca
de 30 segundos a vermelho, se o cinto
não estiver colocado.
Com o veículo em circulação, a uma ve-
locidade superior a cerca de 20 km/h, o
avisador correspondente 4
, 5
ou 6
acen-
de-se a vermelho, acompanhado por um
sinal sonoro e por uma mensagem no
ecrã multifunções, quando um passa-
geiro dos bancos traseiros retirar o cinto
de segurança.






Painel dos avisadores de cinto
retirado

SE
G
139

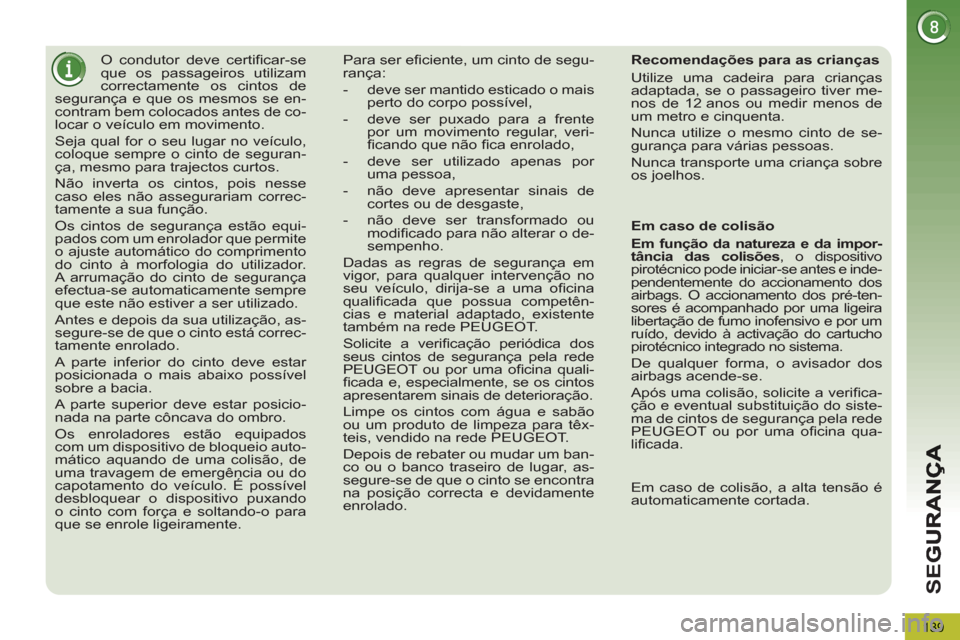

O condutor deve certifi car-se
que os passageiros utilizam
correctamente os cintos de
segurança e que os mesmos se en-
contram bem colocados antes de co-
locar o veículo em movimento.
Seja qual for o seu lugar no veículo,
coloque sempre o cinto de seguran-
ça, mesmo para trajectos curtos.
Não inverta os cintos, pois nesse
caso eles não assegurariam correc-
tamente a sua função.
Os cintos de segurança estão equi-
pados com um enrolador que permite
o ajuste automático do comprimento
do cinto à morfologia do utilizador.
A arrumação do cinto de segurança
efectua-se automaticamente sempre
que este não estiver a ser utilizado.
Antes e depois da sua utilização, as-
segure-se de que o cinto está correc-
tamente enrolado.
A parte inferior do cinto deve estar
posicionada o mais abaixo possível
sobre a bacia.
A parte superior deve estar posicio-
nada na parte côncava do ombro.
Os enroladores estão equipados
com um dispositivo de bloqueio auto-
mático aquando de uma colisão, de
uma travagem de emergência ou do
capotamento do veículo. É possível
desbloquear o dispositivo puxando
o cinto com força e soltando-o para
que se enrole ligeiramente. Para ser efi ciente, um cinto de segu-
rança:


- deve ser mantido esticado o mais
perto do corpo possível,

- deve ser puxado para a frente
por um movimento regular, veri-
fi cando que não fi ca enrolado,

- deve ser utilizado apenas por
uma pessoa,

- não deve apresentar sinais de
cortes ou de desgaste,

- não deve ser transformado ou
modifi cado para não alterar o de-
sempenho.
Dadas as regras de segurança em
vigor, para qualquer intervenção no
seu veículo, dirija-se a uma ofi cina
qualifi cada que possua competên-
cias e material adaptado, existente
também na rede PEUGEOT.
Solicite a verifi cação periódica dos
seus cintos de segurança pela rede
PEUGEOT ou por uma ofi cina quali-
fi cada e, especialmente, se os cintos
apresentarem sinais de deterioração.
Limpe os cintos com água e sabão
ou um produto de limpeza para têx-
teis, vendido na rede PEUGEOT.
Depois de rebater ou mudar um ban-
co ou o banco traseiro de lugar, as-
segure-se de que o cinto se encontra
na posição correcta e devidamente
enrolado.
Recomendações para as crianças
Utilize uma cadeira para crianças
adaptada, se o passageiro tiver me-
nos de 12 anos ou medir menos de
um metro e cinquenta.
Nunca utilize o mesmo cinto de se-
gurança para várias pessoas.
Nunca transporte uma criança sobre
os joelhos.

Em caso de colisão

Em função da natureza e da impor-
tância das colisões
, o dispositivo
pirotécnico pode iniciar-se antes e inde-
pendentemente do accionamento dos
airbags. O accionamento dos pré-ten-
sores é acompanhado por uma ligeira
libertação de fumo inofensivo e por um
ruído, devido à activação do cartucho
pirotécnico integrado no sistema.
De qualquer forma, o avisador dos
airbags acende-se.
Após uma colisão, solicite a verifi ca-
ção e eventual substituição do siste-
ma de cintos de segurança pela rede
PEUGEOT ou por uma ofi cina qua-
lifi cada.







Em caso de colisão, a alta tensão é
automaticamente cortada.

SE
G
140

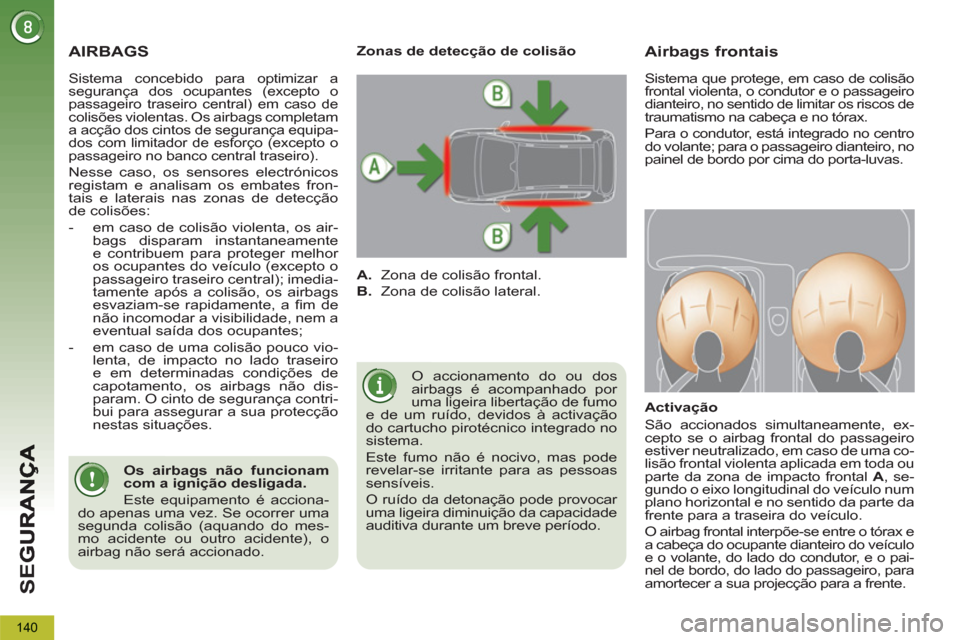

AIRBAGS

O accionamento do ou dos
airbags é acompanhado por
uma ligeira libertação de fumo
e de um ruído, devidos à activação
do cartucho pirotécnico integrado no
sistema.
Este fumo não é nocivo, mas pode
revelar-se irritante para as pessoas
sensíveis.
O ruído da detonação pode provocar
uma ligeira diminuição da capacidade
auditiva durante um breve período.

Airbags frontais


Activação
São accionados simultaneamente, ex-
cepto se o airbag frontal do passageiro
estiver neutralizado, em caso de uma co-
lisão frontal violenta aplicada em toda ou
parte da zona de impacto frontal A
, se-
gundo o eixo longitudinal do veículo num
plano horizontal e no sentido da parte da
frente para a traseira do veículo.
O airbag frontal interpõe-se entre o tórax e
a cabeça do ocupante dianteiro do veículo
e o volante, do lado do condutor, e o pai-
nel de bordo, do lado do passageiro, para
amortecer a sua projecção para a frente.
Zonas de detecção de colisão


A.
Zona de colisão frontal.

B.
Zona de colisão lateral.

Os airbags não funcionam
com a ignição desligada.

Este equipamento é acciona-
do apenas uma vez. Se ocorrer uma
segunda colisão (aquando do mes-
mo acidente ou outro acidente), o
airbag não será accionado.
Sistema concebido para optimizar a
segurança dos ocupantes (excepto o
passageiro traseiro central) em caso de
colisões violentas. Os airbags completam
a acção dos cintos de segurança equipa-
dos com limitador de esforço (excepto o
passageiro no banco central traseiro).
Nesse caso, os sensores electrónicos
registam e analisam os embates fron-
tais e laterais nas zonas de detecção
de colisões:


- em caso de colisão violenta, os air-
bags disparam instantaneamente
e contribuem para proteger melhor
os ocupantes do veículo (excepto o
passageiro traseiro central); imedia-
tamente após a colisão, os airbags
esvaziam-se rapidamente, a fi m de
não incomodar a visibilidade, nem a
eventual saída dos ocupantes;

- em caso de uma colisão pouco vio-
lenta, de impacto no lado traseiro
e em determinadas condições de
capotamento, os airbags não dis-
param. O cinto de segurança contri-
bui para assegurar a sua protecção
nestas situações.
Sistema que protege, em caso de colisão
frontal violenta, o condutor e o passageiro
dianteiro, no sentido de limitar os riscos de
traumatismo na cabeça e no tórax.
Para o condutor, está integrado no centro
do volante; para o passageiro dianteiro, no
painel de bordo por cima do porta-luvas.

SE
G
141

Se pelo menos uma das duas
luzes avisadoras dos airbags
se acender em permanência,
não instale a cadeira para crianças
no lugar do passageiro dianteiro.
Solicite a verifi cação pela rede
PEUGEOT ou por uma ofi cina qua-
lifi cada.

Anomalia de funcionamento
Se estas luzes indicadoras acenderem
ou piscarem, acompanhadas por um
sinal sonoro e por uma mensagem no
ecrã, consulte a rede PEUGEOT ou
uma ofi cina qualifi cada para verifi cação
do sistema. Os airbags podem deixar
de ser activados em caso de colisão
violenta.
Reactivação
Assim que retirar a cadeira para crianças,
rode o comando para a posição "ON"

para activar de novo o airbag e assegu-
rar, assim, a segurança do seu passagei-
ro dianteiro em caso de colisão.



Com a ignição ligada, esta luz
avisadora acende-se no painel de
avisadores do cinto de segurança
e do airbag frontal do passageiro
durante cerca de um minuto, se
o airbag frontal do passageiro se
encontrar activado.


Para assegurar a segurança das
crianças, neutralize imperativa-
mente o airbag frontal do passa-
geiro sempre que instalar uma cadeira
para crianças "de costas para a estra-
da" no banco do passageiro dianteiro.
Caso contrário, a criança arriscar-se-
á a fi car gravemente ferida, ou morta,
aquando do disparo do airbag.
Consoante a versão, esta luz
avisadora acende-se, quer no
quadro de bordo, e/ou no pai-
nel de avisadores do cinto de
segurança e do airbag frontal
do passageiro, com a ignição ligada e
durante toda a neutralização.
Neutralização
Só o airbag frontal do passageiro pode
ser neutralizado.


)
Com a ignição desligada
, introdu-
za a chave no comando de neutrali-
zação do airbag do passageiro.

)
Rode-a para a posição "OFF"
.

)
Em seguida, retire-a mantendo-a
nesta posição.

SE
G
142
Airbags laterais
Sistema que protege, em caso de coli-
são lateral violenta, o condutor e o pas-
sageiro no banco dianteiro para limitar
os riscos de traumatismo no tórax.
Cada airbag lateral está integrado na
dianteira, na estrutura do encosto dos
bancos, no lado da porta.

Activação
Os airbags são activados unilateralmen-
te em caso de colisão lateral violenta
aplicada na totalidade ou em parte da
zona de impacto lateral B
, perpendicu-
larmente ao eixo longitudinal do veículo
num plano horizontal e do exterior para
o interior do veículo.
Airbags tipo cortina
Sistema que protege, em caso de co-
lisão lateral violenta, o condutor e os
passageiros (excepto o passageiro no
banco central traseiro) para limitar os
riscos de traumatismo na parte lateral
da cabeça.
Cada airbag tipo cortina está integrado
nos pilares e na parte superior do ha-
bitáculo:
Activação
Os airbags tipo cortina activam-se em
simultâneo com os airbags laterais cor-
respondentes em caso de colisão late-
ral violenta aplicada na totalidade ou
em parte da zona de impacto lateral B
,
perpendicularmente ao eixo longitudi-
nal do veículo num plano horizontal e
do exterior para o interior do veículo.
O airbag tipo cortina actua entre os vi-
dros e o ocupante dianteiro ou traseiro
no veículo.

Zonas de detecção da colisão


A.
Zona de colisão frontal.

B.
Zona de colisão lateral.

O airbag lateral interpõe-se entre o ocu-
pante dianteiro no veículo e o painel da
porta correspondente.
Se esta luz avisadora se acen-
der no quadro de bordo, acom-
panhada por um sinal sonoro
e por uma mensagem no ecrã,
consulte a rede PEUGEOT ou
uma ofi cina qualifi cada para proceder à
verifi cação do sistema. Os airbags po-
dem deixar de ser activados em caso de
embate violento.

Anomalia de funcionamento

Aquando de uma colisão ou de
um encosto ligeiro na zona la-
teral do veículo ou em caso de
capotamento, é possível que o
airbag não seja activado.
Aquando de uma colisão na traseira ou
na dianteira, o airbag não é activado.
