2013 Peugeot 3008 Hybrid 4 Manual do proprietário (in Portuguese)

INFORMAÇÕES PRÁTICAS

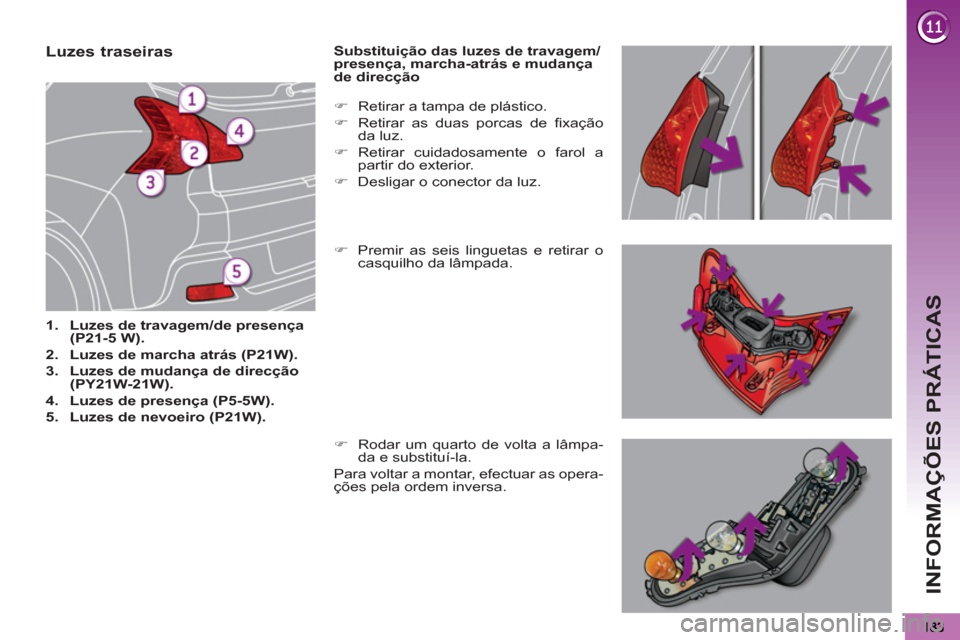

Luzes traseiras



1.
Luzes de travagem/de presença
(P21-5 W).


2.
Luzes de marcha atrás (P21W).


3.
Luzes de mudança de direcção
(PY21W-21W).


4.
Luzes de presença (P5-5W).


5.
Luzes de nevoeiro (P21W).




Substituição das luzes de travagem/
presença, marcha-atrás e mudança
de direcção

)
Premir as seis linguetas e retirar o
casquilho da lâmpada.

)
Retirar a tampa de plástico.

)
Retirar as duas porcas de fi xação
da luz.

)
Retirar cuidadosamente o farol a
partir do exterior.

)
Desligar o conector da luz.

)
Rodar um quarto de volta a lâmpa-
da e substituí-la.
Para voltar a montar, efectuar as opera-
ções pela ordem inversa.

INFORMAÇÕES PRÁTICAS
184

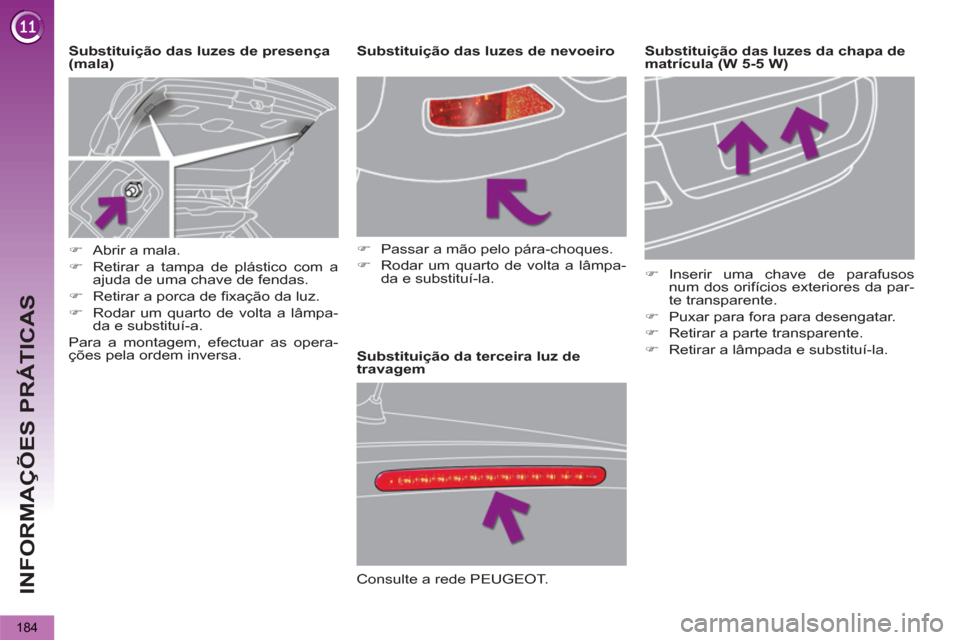

Substituição da terceira luz de
travagem
Substituição das luzes de presença
(mala)
















Substituição das luzes de nevoeiro


)
Abrir a mala.

)
Retirar a tampa de plástico com a
ajuda de uma chave de fendas.

)
Retirar a porca de fi xação da luz.

)
Rodar um quarto de volta a lâmpa-
da e substituí-a.
Para a montagem, efectuar as opera-
ções pela ordem inversa.


)
Passar a mão pelo pára-choques.

)
Rodar um quarto de volta a lâmpa-
da e substituí-la.


Consulte a rede PEUGEOT.
Substituição das luzes da chapa de
matrícula (W 5-5 W)


)
Inserir uma chave de parafusos
num dos orifícios exteriores da par-
te transparente.

)
Puxar para fora para desengatar.

)
Retirar a parte transparente.

)
Retirar a lâmpada e substituí-la.

INFORMAÇÕES PRÁTICAS
185

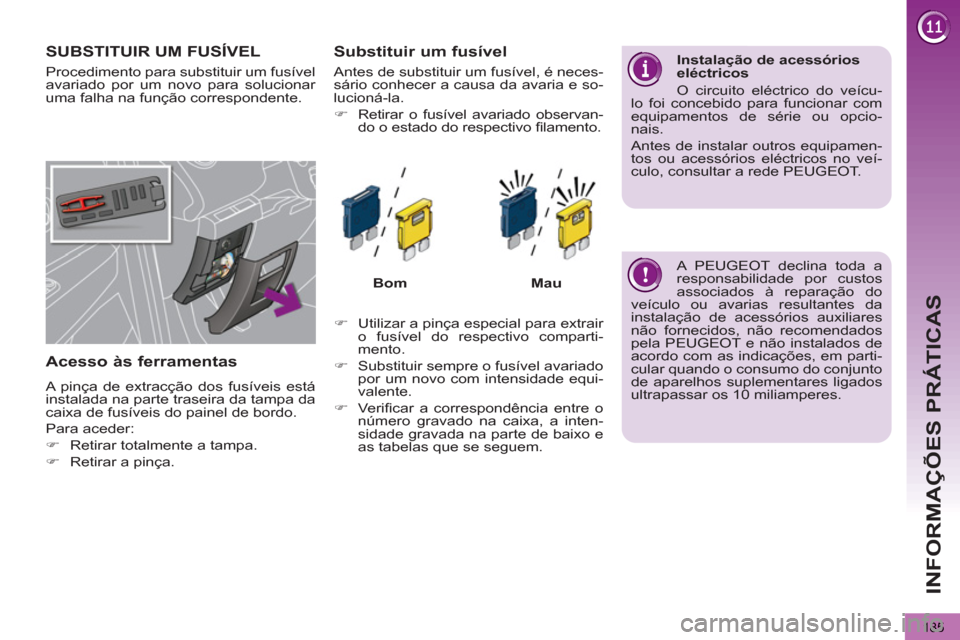

SUBSTITUIR UM FUSÍVEL

Acesso às ferramentas

A pinça de extracção dos fusíveis está
instalada na parte traseira da tampa da
caixa de fusíveis do painel de bordo.
Para aceder:


)
Retirar totalmente a tampa.

)
Retirar a pinça.



Substituir um fusível



Bom



Mau





)
Utilizar a pinça especial para extrair
o fusível do respectivo comparti-
mento.

)
Substituir sempre o fusível avariado
por um novo com intensidade equi-
valente.

)
Ve r ifi car a correspondência entre o
número gravado na caixa, a inten-
sidade gravada na parte de baixo e
as tabelas que se seguem.

Instalação de acessórios
eléctricos
O circuito eléctrico do veícu-
lo foi concebido para funcionar com
equipamentos de série ou opcio-
nais.
Antes de instalar outros equipamen-
tos ou acessórios eléctricos no veí-
culo, consultar a rede PEUGEOT.

A PEUGEOT declina toda a
responsabilidade por custos
associados à reparação do
veículo ou avarias resultantes da
instalação de acessórios auxiliares
não fornecidos, não recomendados
pela PEUGEOT e não instalados de
acordo com as indicações, em parti-
cular quando o consumo do conjunto
de aparelhos suplementares ligados
ultrapassar os 10 miliamperes.

Antes de substituir um fusível, é neces-
sário conhecer a causa da avaria e so-
lucioná-la.


)
Retirar o fusível avariado observan-
do o estado do respectivo fi lamento.
Procedimento para substituir um fusível
avariado por um novo para solucionar
uma falha na função correspondente.

INFORMAÇÕES PRÁTICAS
186

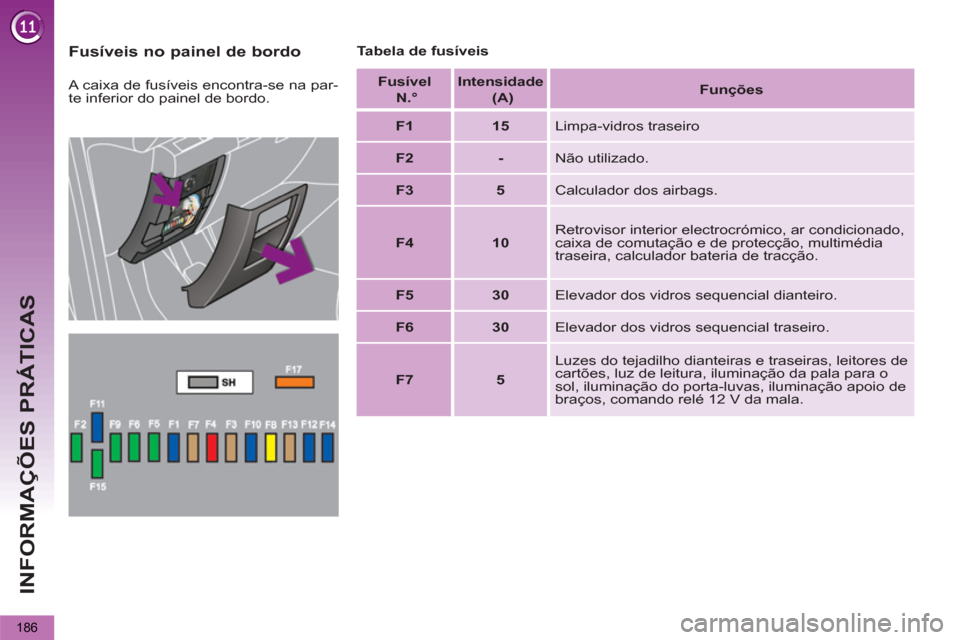

Fusíveis no painel de bordo

Tabela de fusíveis

A caixa de fusíveis encontra-se na par-
te inferior do painel de bordo.
Fusível
N.°


Intensidade

(A)



Funções




F1



15

Limpa-vidros traseiro


F2



-

Não utilizado.


F3



5

Calculador dos airbags.


F4



10

Retrovisor interior electrocrómico, ar condicionado,
caixa de comutação e de protecção, multimédia
traseira, calculador bateria de tracção.


F5



30

Elevador dos vidros sequencial dianteiro.


F6



30

Elevador dos vidros sequencial traseiro.


F7



5

Luzes do tejadilho dianteiras e traseiras, leitores de
cartões, luz de leitura, iluminação da pala para o
sol, iluminação do porta-luvas, iluminação apoio de
braços, comando relé 12 V da mala.

INFORMAÇÕES PRÁTICAS
187

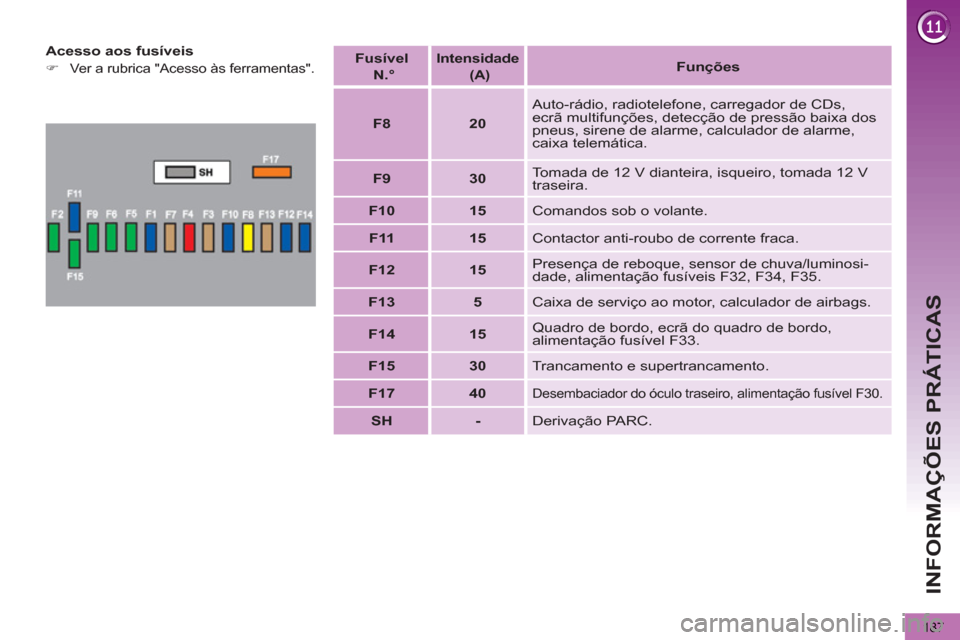

Acesso aos fusíveis



)
Ver a rubrica "Acesso às ferramentas".

Fusível
N.°



Intensidade


(A)



Funções




F8



20

Auto-rádio, radiotelefone, carregador de CDs,
ecrã multifunções, detecção de pressão baixa dos
pneus, sirene de alarme, calculador de alarme,
caixa telemática.


F9



30

Tomada de 12 V dianteira, isqueiro, tomada 12 V
traseira.


F10



15

Comandos sob o volante.


F11



15

Contactor anti-roubo de corrente fraca.


F12



15

Presença de reboque, sensor de chuva/luminosi-
dade, alimentação fusíveis F32, F34, F35.


F13



5

Caixa de serviço ao motor, calculador de airbags.


F14



15

Quadro de bordo, ecrã do quadro de bordo,
alimentação fusível F33.


F15



30

Trancamento e supertrancamento.


F17



40



Desembaciador do óculo traseiro, alimentação fusível F30.



SH



-

Derivação PARC.

INFORMAÇÕES PRÁTICAS
188

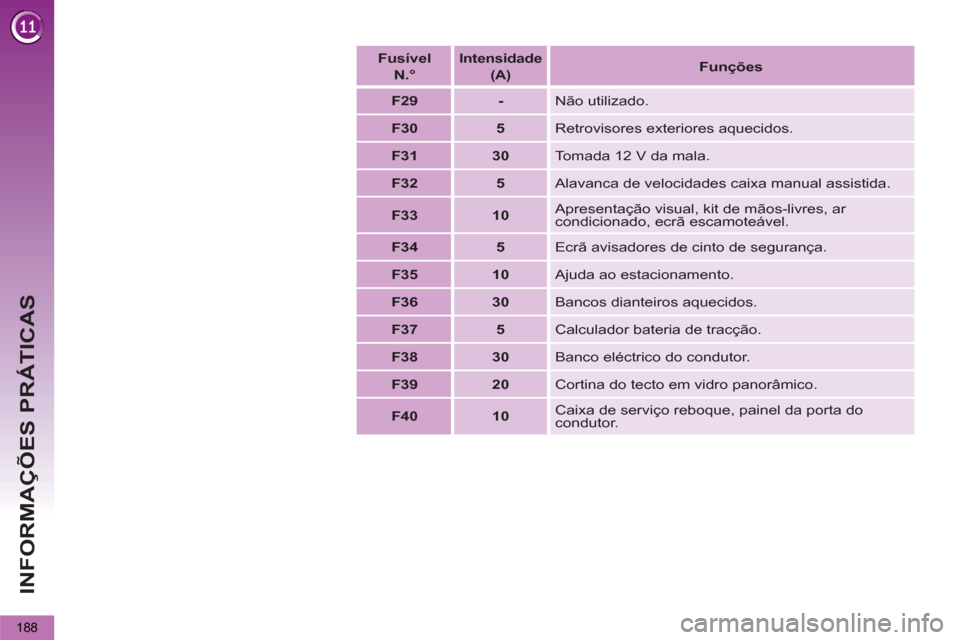

Fusível
N.°




Intensidade

(A)



Funções




F29



-
Não utilizado.


F30



5

Retrovisores exteriores aquecidos.


F31



30

Tomada 12 V da mala.


F32



5

Alavanca de velocidades caixa manual assistida.


F33



10

Apresentação visual, kit de mãos-livres, ar
condicionado, ecrã escamoteável.


F34



5

Ecrã avisadores de cinto de segurança.


F35



10

Ajuda ao estacionamento.


F36



30

Bancos dianteiros aquecidos.


F37



5

Calculador bateria de tracção.


F38



30

Banco eléctrico do condutor.


F39



20

Cortina do tecto em vidro panorâmico.


F40



10

Caixa de serviço reboque, painel da porta do
condutor.

INFORMAÇÕES PRÁTICAS
189

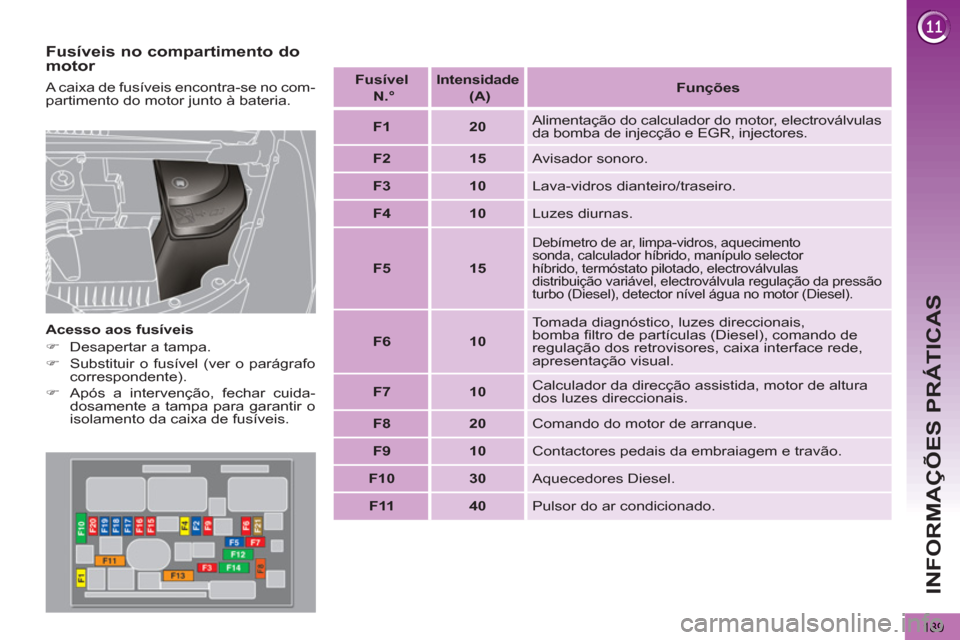

Fusíveis no compartimento do
motor

Acesso aos fusíveis


)
Desapertar a tampa.

)
Substituir o fusível (ver o parágrafo
correspondente).

)
Após a intervenção, fechar cuida-
dosamente a tampa para garantir o
isolamento da caixa de fusíveis.


A caixa de fusíveis encontra-se no com-
partimento do motor junto à bateria.
Fusível
N.°




Intensidade


(A)



Funções




F1



20

Alimentação do calculador do motor, electroválvulas
da bomba de injecção e EGR, injectores.


F2



15

Avisador sonoro.


F3



10

Lava-vidros dianteiro/traseiro.


F4



10

Luzes diurnas.


F5



15



Debímetro de ar, limpa-vidros, aquecimento
sonda, calculador híbrido, manípulo selector
híbrido, termóstato pilotado, electroválvulas
distribuição variável, electroválvula regulação da pressão
turbo (Diesel), detector nível água no motor (Diesel).


F6



10

Tomada diagnóstico, luzes direccionais,
bomba fi ltro de partículas (Diesel), comando de
regulação dos retrovisores, caixa interface rede,
apresentação visual.


F7



10

Calculador da direcção assistida, motor de altura
dos luzes direccionais.


F8



20

Comando do motor de arranque.


F9



10

Contactores pedais da embraiagem e travão.


F10



30

Aquecedores Diesel.


F11



40

Pulsor do ar condicionado.

INFORMAÇÕES PRÁTICAS
190

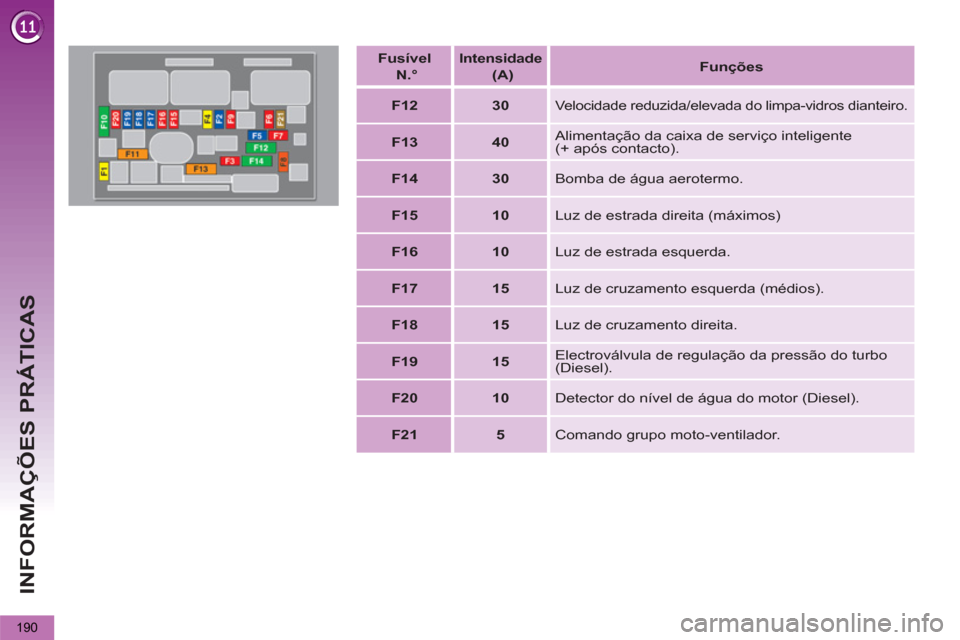

Fusível
N.°



Intensidade


(A)



Funções




F12



30



Velocidade reduzida/elevada do limpa-vidros dianteiro.



F13



40

Alimentação da caixa de serviço inteligente
(+ após contacto).


F14



30

Bomba de água aerotermo.


F15



10

Luz de estrada direita (máximos)


F16



10

Luz de estrada esquerda.


F17



15

Luz de cruzamento esquerda (médios).


F18



15

Luz de cruzamento direita.


F19



15

Electroválvula de regulação da pressão do turbo
(Diesel).


F20



10

Detector do nível de água do motor (Diesel).


F21



5

Comando grupo moto-ventilador.
