Page 217 of 295
IN EMERGENZA215
4
fig. 27L0E0166m
fig. 26L0E0165m
SOSTITUZIONE LAMPADA INTERNA
Per il tipo di lampada e relativa potenza consultare il pa-
ragrafo “Tipi di lampade”.PLAFONIERA ANTERIORE
Per sostituire le lampade, procedere come segue:
❍agire nei punti indicati dalle frecce e rimuovere la
plafoniera A-fig. 26;
❍aprire lo sportellino di protezione B-fig. 27;
❍sostituire le lampade C svincolandole dai contatti la-
terali accertandosi che le nuove lampade risultino cor-
rettamente bloccate tra i contatti stessi;
❍richiudere lo sportellino B-fig. 27 e fissare la plafoniera
A-fig. 26 nel proprio alloggiamento accertandosi del-
l’avvenuto bloccaggio.
AVVERTENZA In alcune versioni, la plafoniera in fig. 26
risulta essere in posizione posteriore (presenza di tetto apri-
bile elettrico). Per la sostituzione delle relative lampade
fare quindi riferimento alla procedura descritta nel pa-
ragrafo “Plafoniera anteriore” in questo capitolo.
Page 218 of 295
216IN EMERGENZA
fig. 28L0E0167mfig. 30L0E0169m
fig. 29L0E0168m
PLAFONIERA POSTERIORE
Versioni senza tetto apribile
Per sostituire le lampade, procedere come segue:
❍agire nel punto indicato dalla freccia e rimuovere la
plafoniera A-fig. 28;
❍sostituire la lampada B-fig. 29 svincolandola dai con-
tatti laterali accertandosi che le nuova lampada risul-
ti correttamente bloccate tra i contatti stessi.
Versioni con tetto apribile
Per sostituire la lampada, procedere come segue:
❍agire nel punto indicato dalla freccia e rimuovere la
plafoniera A-fig. 30;❍sostituire la lampada B-fig. 29 svincolandola dai con-
tatti laterali accertandosi che le nuova lampada risul-
ti correttamente bloccate tra i contatti stessi.
Page 219 of 295
IN EMERGENZA217
4
fig. 32L0E0171mfig. 33L0E0172m
PLAFONIERA BAGAGLIAIO
Per sostituire la lampada, procedere come segue:
❍aprire il bagagliaio;
❍estrarre la plafoniera A-fig. 32 facendo leva nel pun-
to indicato dalla freccia;
❍aprire la protezione B-fig. 33 e sostituire la lampada
inserita a pressione;❍richiudere la protezione B sul trasparente;
❍rimontare la plafoniera A inserendola nella sua cor-
retta posizione prima da un lato e quindi premendo
sull’altro lato fino ad avvertire lo scatto di bloccag-
gio.
Page 220 of 295
218IN EMERGENZA
fig. 34L0E0173mfig. 36L0E0175m
fig. 35L0E0174m
PLAFONIERA CASSETTO PORTAOGGETTI
Per sostituire la lampada, procedere come segue:
❍aprire il cassetto portaoggetti, quindi estrarre la plafo-
niera A-fig. 34;
❍sostituire la lampada B svincolandola dai contatti la-
terali accertandosi che la nuova lampada risulti cor-
rettamente bloccata tra i contatti stessi.
PLAFONIERA SPECCHIETTO DI CORTESIA
(per versioni/mercati, dove previsto)
Per sostituire la lampada, procedere come segue:
❍aprire la copertura A-fig. 35 dello specchietto;
❍facendo leva nei punti indicati dalle frecce, estrarre
la plafoniera B;❍sostituire la lampada C-fig. 36 svincolandola dai con-
tatti laterali, accertandosi che la nuova lampada risulti
correttamente bloccata tra i contatti stessi.
Page 221 of 295

IN EMERGENZA219
4

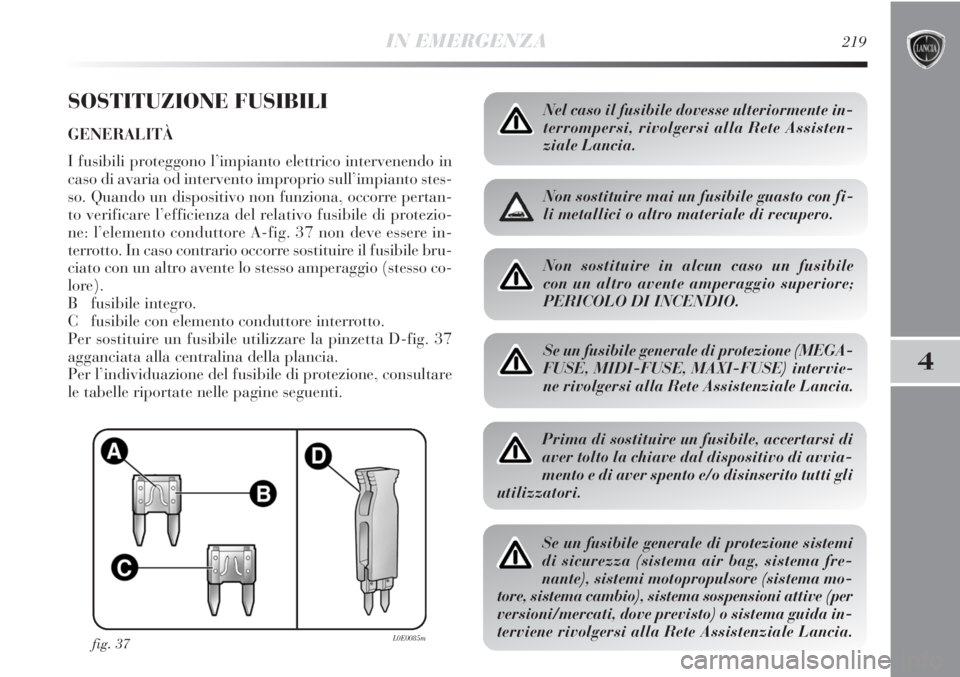

SOSTITUZIONE FUSIBILI
GENERALITÀ
I fusibili proteggono l’impianto elettrico intervenendo in
caso di avaria od intervento improprio sull’impianto stes-
so. Quando un dispositivo non funziona, occorre pertan-
to verificare l’efficienza del relativo fusibile di protezio-
ne: l’elemento conduttore A-fig. 37 non deve essere in-
terrotto. In caso contrario occorre sostituire il fusibile bru-
ciato con un altro avente lo stesso amperaggio (stesso co-
lore).
B fusibile integro.
C fusibile con elemento conduttore interrotto.
Per sostituire un fusibile utilizzare la pinzetta D-fig. 37
agganciata alla centralina della plancia.
Per l’individuazione del fusibile di protezione, consultare
le tabelle riportate nelle pagine seguenti.
fig. 37L0E0085m
Nel caso il fusibile dovesse ulteriormente in-
terrompersi, rivolgersi alla Rete Assisten-
ziale Lancia.
Non sostituire mai un fusibile guasto con fi-
li metallici o altro materiale di recupero.
Non sostituire in alcun caso un fusibile
con un altro avente amperaggio superiore;
PERICOLO DI INCENDIO.
Se un fusibile generale di protezione (MEGA-
FUSE, MIDI-FUSE, MAXI-FUSE) intervie-
ne rivolgersi alla Rete Assistenziale Lancia.
Prima di sostituire un fusibile, accertarsi di
aver tolto la chiave dal dispositivo di avvia-
mento e di aver spento e/o disinserito tutti gli
utilizzatori.
Se un fusibile generale di protezione sistemi
di sicurezza (sistema air bag, sistema fre-
nante), sistemi motopropulsore (sistema mo-
tore, sistema cambio), sistema sospensioni attive (per
versioni/mercati, dove previsto) o sistema guida in-
terviene rivolgersi alla Rete Assistenziale Lancia.
Page 222 of 295
220IN EMERGENZA
fig. 38L0E0209m
POSIZIONE DEI FUSIBILI
Centralina fusibili plancia
Per accedere ai fusibili occorre rimuovere la copertura A montata a pressione. Nella zona inferiore, a lato della peda-
liera, è presente la centralina illustrata in fig. 38.
Page 223 of 295
IN EMERGENZA221
4
Centralina fusibili vano motore fig. 39 e 40
Una seconda centralina è posta sul lato destro del vano
motore, a fianco della batteria, per accedervi svincolare le
linguette laterali ed asportare il coperchio L. La nume-
razione che individua il particolare elettrico corrispon-
dente ad ogni fusibile è visibile sul retro del coperchio.
fig. 39L0E0088mfig. 38aL0E0211m
Se necessita effettuare un lavaggio del vano
motore, avere cura di non insistere diretta-
mente con getto d’acqua sulla centralina va-
no motore.
Fusibili supplementari
(versioni 1.4 Turbo Multi Air)
Sulle versioni 1.4 Turbo Multi Air sono inoltre presenti,
accanto alla centralina plancia portastrumenti, quattro
fusibili supplementari (fig. 38a).
Page 224 of 295
222IN EMERGENZA
Centralina fusibili vano baule fig. 41 e 42
Per accedere alla centralina portafusibili ubicata sul lato
sinistro del vano baule, occorre aprire l’apposito sportel-
lino di ispezione fig. 41.
fig. 42L0E0115m
fig. 41L0E0114m
fig. 40L0E0210m
