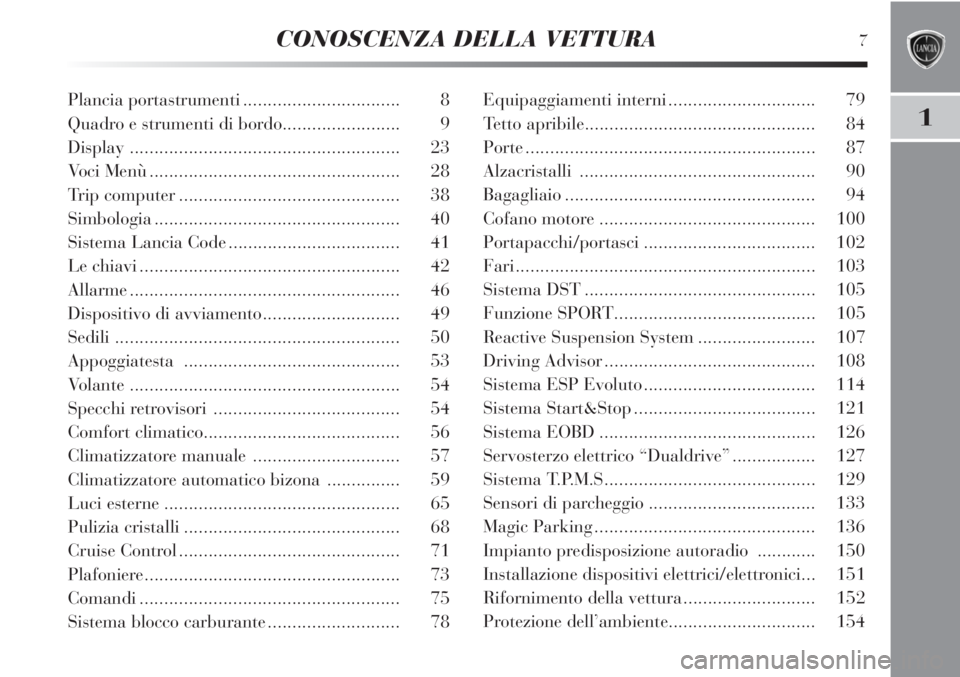

CONOSCENZA DELLA VETTURA7
1
Plancia portastrumenti................................ 8
Quadro e strumenti di bordo........................ 9
Display ....................................................... 23
Voci Menù ................................................... 28
Trip computer............................................. 38
Simbologia.................................................. 40
Sistema Lancia Code ................................... 41
Le chiavi ..................................................... 42
Allarme....................................................... 46
Dispositivo di avviamento............................ 49
Sedili.......................................................... 50
Appoggiatesta ............................................ 53
Volante ....................................................... 54
Specchi retrovisori ...................................... 54
Comfort climatico........................................ 56
Climatizzatore manuale .............................. 57
Climatizzatore automatico bizona ............... 59
Luci esterne ................................................ 65
Pulizia cristalli............................................ 68
Cruise Control ............................................. 71
Plafoniere.................................................... 73
Comandi..................................................... 75
Sistema blocco carburante ........................... 78Equipaggiamenti interni.............................. 79
Tetto apribile............................................... 84
Porte ........................................................... 87
Alzacristalli................................................ 90
Bagagliaio................................................... 94
Cofano motore............................................ 100
Portapacchi/portasci................................... 102
Fari............................................................. 103
Sistema DST ............................................... 105
Funzione SPORT......................................... 105
Reactive Suspension System ........................ 107
Driving Advisor........................................... 108
Sistema ESP Evoluto................................... 114
Sistema Start&Stop ..................................... 121
Sistema EOBD ............................................ 126
Servosterzo elettrico “Dualdrive” ................. 127
Sistema T.P.M.S........................................... 129
Sensori di parcheggio .................................. 133
Magic Parking............................................. 136
Impianto predisposizione autoradio ............ 150
Installazione dispositivi elettrici/elettronici... 151
Rifornimento della vettura........................... 152
Protezione dell’ambiente.............................. 154

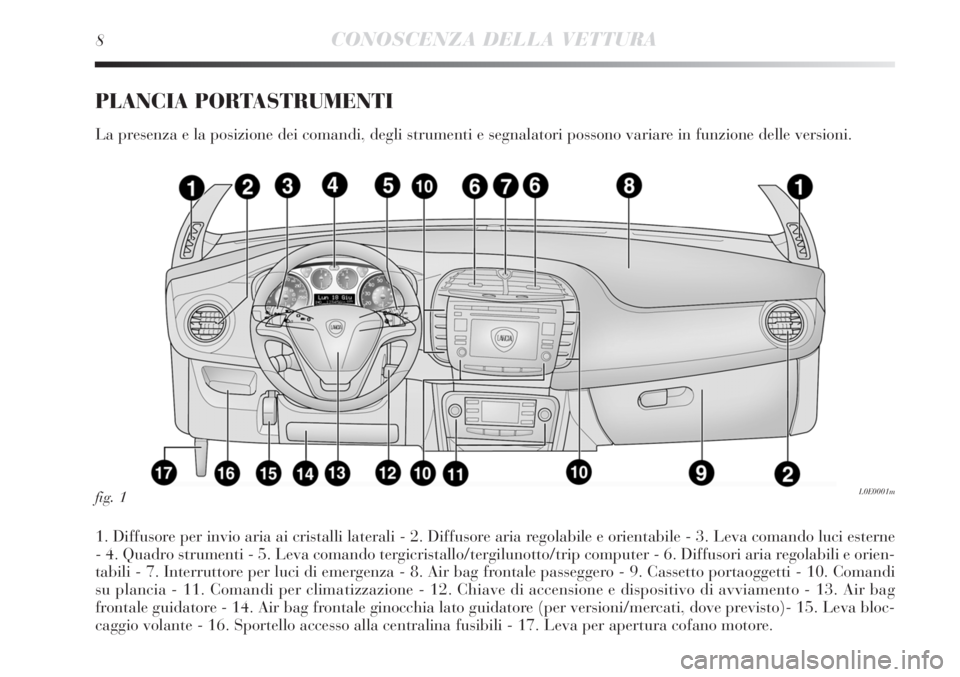

8CONOSCENZA DELLA VETTURA
PLANCIA PORTASTRUMENTI
La presenza e la posizione dei comandi, degli strumenti e segnalatori possono variare in funzione delle versioni.
1. Diffusore per invio aria ai cristalli laterali - 2. Diffusore aria regolabile e orientabile - 3. Leva comando luci esterne
- 4. Quadro strumenti - 5. Leva comando tergicristallo/tergilunotto/trip computer - 6. Diffusori aria regolabili e orien-
tabili - 7. Interruttore per luci di emergenza - 8. Air bag frontale passeggero - 9. Cassetto portaoggetti - 10. Comandi
su plancia - 11. Comandi per climatizzazione - 12. Chiave di accensione e dispositivo di avviamento - 13. Air bag
frontale guidatore - 14. Air bag frontale ginocchia lato guidatore (per versioni/mercati, dove previsto)- 15. Leva bloc-
caggio volante - 16. Sportello accesso alla centralina fusibili - 17. Leva per apertura cofano motore.
fig. 1L0E0001m

1
CONOSCENZA DELLA VETTURA9

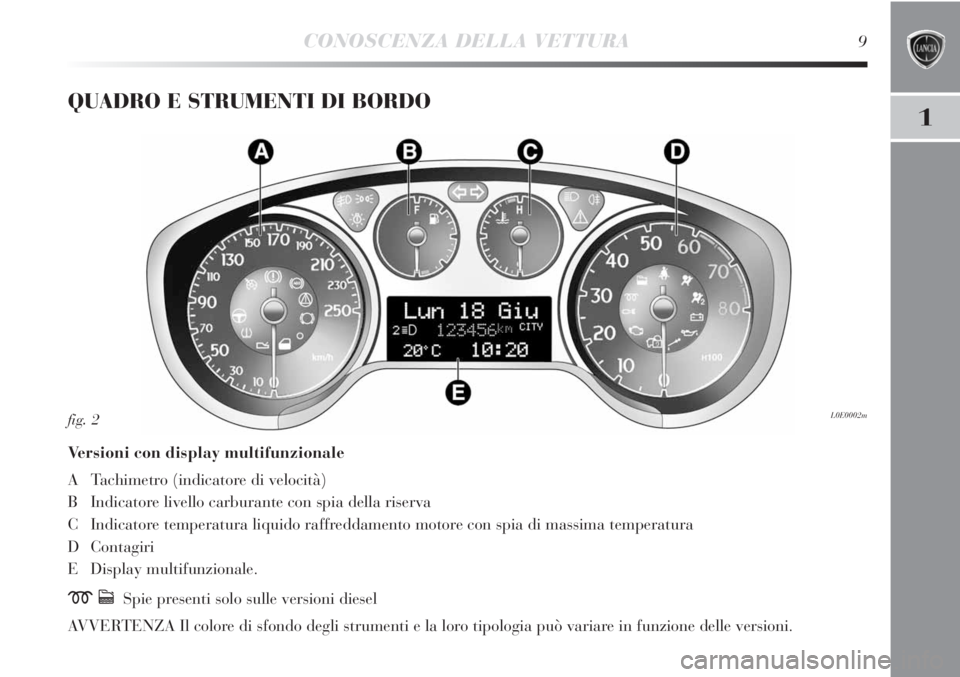

QUADRO E STRUMENTI DI BORDO
Versioni con display multifunzionale
A Tachimetro (indicatore di velocità)
B Indicatore livello carburante con spia della riserva
C Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
D Contagiri
E Display multifunzionale.
mcSpie presenti solo sulle versioni diesel
AVVERTENZA Il colore di sfondo degli strumenti e la loro tipologia può variare in funzione delle versioni.
L0E0002mfig. 2

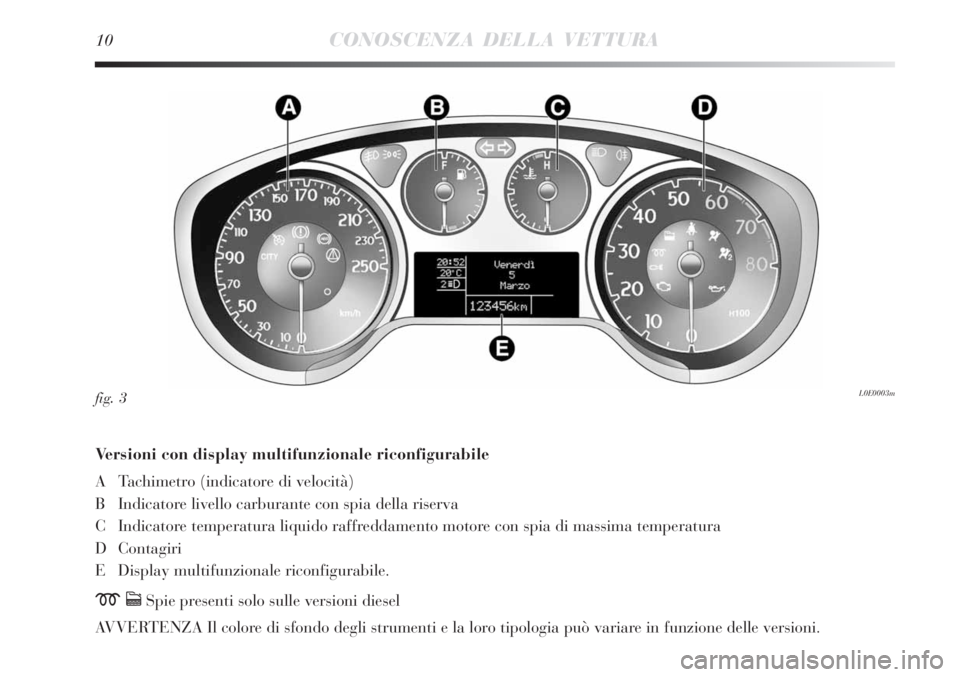

10CONOSCENZA DELLA VETTURA
Versioni con display multifunzionale riconfigurabile
A Tachimetro (indicatore di velocità)
B Indicatore livello carburante con spia della riserva
C Indicatore temperatura liquido raffreddamento motore con spia di massima temperatura
D Contagiri
E Display multifunzionale riconfigurabile.
mcSpie presenti solo sulle versioni diesel
AVVERTENZA Il colore di sfondo degli strumenti e la loro tipologia può variare in funzione delle versioni.
fig. 3L0E0003m

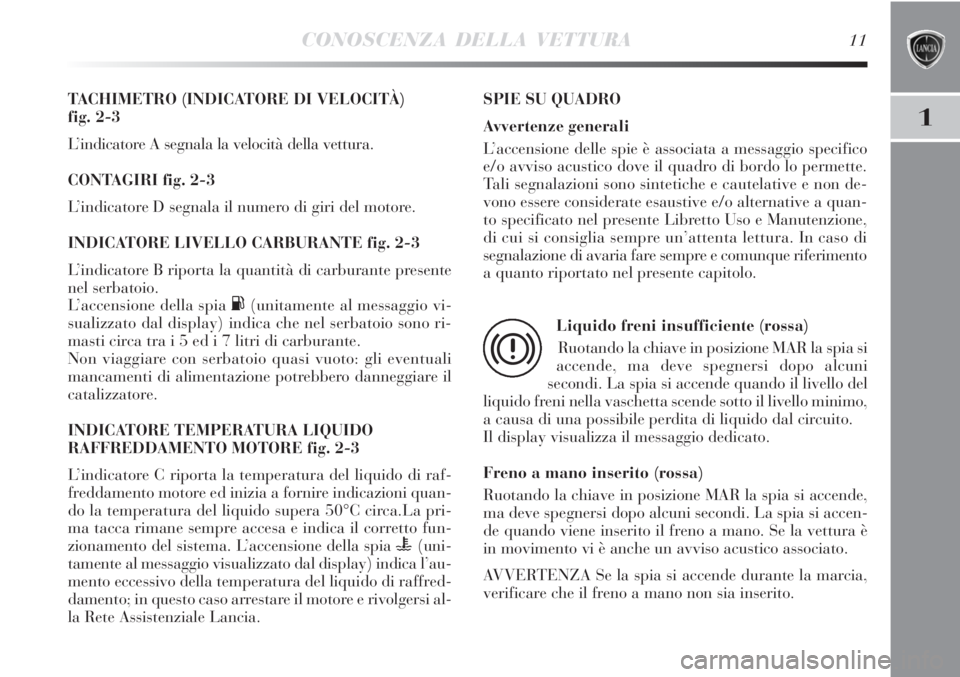

CONOSCENZA DELLA VETTURA11
1
TACHIMETRO (INDICATORE DI VELOCITÀ)
fig. 2-3
L’indicatore A segnala la velocità della vettura.
CONTAGIRI fig. 2-3
L’indicatore D segnala il numero di giri del motore.
INDICATORE LIVELLO CARBURANTE fig. 2-3
L’indicatore B riporta la quantità di carburante presente
nel serbatoio.
L’accensione della spia
K(unitamente al messaggio vi-
sualizzato dal display) indica che nel serbatoio sono ri-
masti circa tra i 5 ed i 7 litri di carburante.
Non viaggiare con serbatoio quasi vuoto: gli eventuali
mancamenti di alimentazione potrebbero danneggiare il
catalizzatore.
INDICATORE TEMPERATURA LIQUIDO
RAFFREDDAMENTO MOTORE fig. 2-3
L’indicatore C riporta la temperatura del liquido di raf-
freddamento motore ed inizia a fornire indicazioni quan-
do la temperatura del liquido supera 50°C circa.La pri-
ma tacca rimane sempre accesa e indica il corretto fun-
zionamento del sistema. L’accensione della spia
u(uni-
tamente al messaggio visualizzato dal display) indica l’au-
mento eccessivo della temperatura del liquido di raffred-
damento; in questo caso arrestare il motore e rivolgersi al-
la Rete Assistenziale Lancia.SPIE SU QUADRO
Avvertenze generali
L’accensione delle spie è associata a messaggio specifico
e/o avviso acustico dove il quadro di bordo lo permette.
Tali segnalazioni sono sintetiche e cautelative e non de-
vono essere considerate esaustive e/o alternative a quan-
to specificato nel presente Libretto Uso e Manutenzione,
di cui si consiglia sempre un’attenta lettura. In caso di
segnalazione di avaria fare sempre e comunque riferimento
a quanto riportato nel presente capitolo.
Liquido freni insufficiente (rossa)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni
secondi. La spia si accende quando il livello del
liquido freni nella vaschetta scende sotto il livello minimo,
a causa di una possibile perdita di liquido dal circuito.
Il display visualizza il messaggio dedicato.
Freno a mano inserito (rossa)
Ruotando la chiave in posizione MAR la spia si accende,
ma deve spegnersi dopo alcuni secondi. La spia si accen-
de quando viene inserito il freno a mano. Se la vettura è
in movimento vi è anche un avviso acustico associato.
AVVERTENZA Se la spia si accende durante la marcia,
verificare che il freno a mano non sia inserito.
x

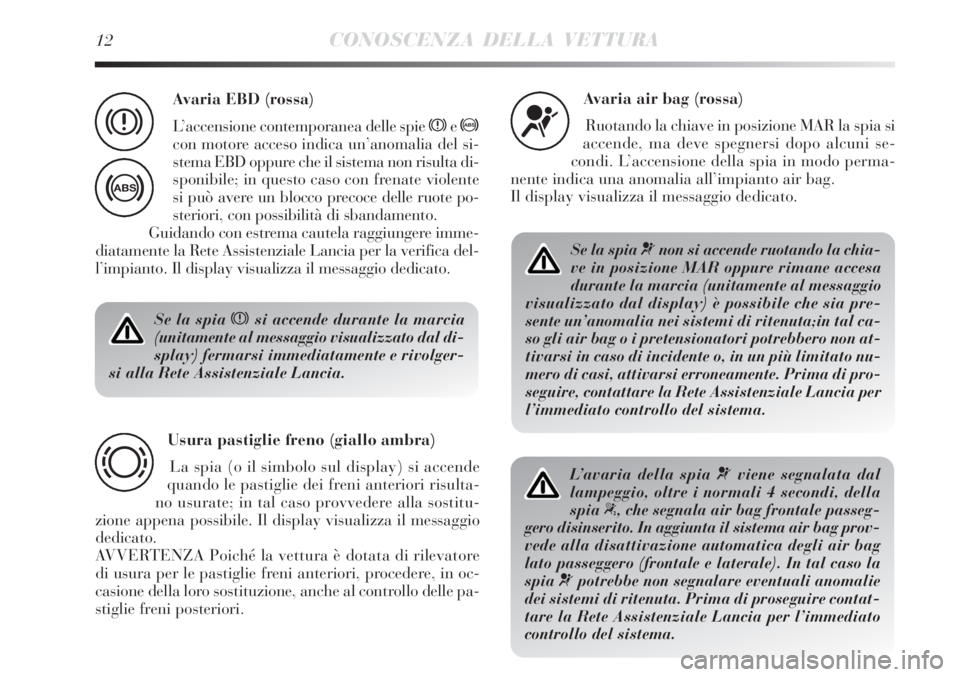

12CONOSCENZA DELLA VETTURA
Se la spia xsi accende durante la marcia
(unitamente al messaggio visualizzato dal di-
splay) fermarsi immediatamente e rivolger-
si alla Rete Assistenziale Lancia.
Usura pastiglie freno (giallo ambra)
La spia (o il simbolo sul display) si accende
quando le pastiglie dei freni anteriori risulta-
no usurate; in tal caso provvedere alla sostitu-
zione appena possibile. Il display visualizza il messaggio
dedicato.
AVVERTENZA Poiché la vettura è dotata di rilevatore
di usura per le pastiglie freni anteriori, procedere, in oc-
casione della loro sostituzione, anche al controllo delle pa-
stiglie freni posteriori.
d
Avaria air bag (rossa)
Ruotando la chiave in posizione MAR la spia si
accende, ma deve spegnersi dopo alcuni se-
condi. L’accensione della spia in modo perma-
nente indica una anomalia all’impianto air bag.
Il display visualizza il messaggio dedicato.
¬
Se la spia ¬non si accende ruotando la chia-
ve in posizione MAR oppure rimane accesa
durante la marcia (unitamente al messaggio
visualizzato dal display) è possibile che sia pre-
sente un’anomalia nei sistemi di ritenuta;in tal ca-
so gli air bag o i pretensionatori potrebbero non at-
tivarsi in caso di incidente o, in un più limitato nu-
mero di casi, attivarsi erroneamente. Prima di pro-
seguire, contattare la Rete Assistenziale Lancia per
l’immediato controllo del sistema.
L’avaria della spia ¬viene segnalata dal
lampeggio, oltre i normali 4 secondi, della
spia
“, che segnala air bag frontale passeg-
gero disinserito. In aggiunta il sistema air bag prov-
vede alla disattivazione automatica degli air bag
lato passeggero (frontale e laterale). In tal caso la
spia
¬potrebbe non segnalare eventuali anomalie
dei sistemi di ritenuta. Prima di proseguire contat-
tare la Rete Assistenziale Lancia per l’immediato
controllo del sistema.
Avaria EBD (rossa)
L’accensione contemporanea delle spiexe>
con motore acceso indica un’anomalia del si-
stema EBD oppure che il sistema non risulta di-
sponibile; in questo caso con frenate violente
si può avere un blocco precoce delle ruote po-
steriori, con possibilità di sbandamento.
Guidando con estrema cautela raggiungere imme-
diatamente la Rete Assistenziale Lancia per la verifica del-
l’impianto. Il display visualizza il messaggio dedicato.
x
>

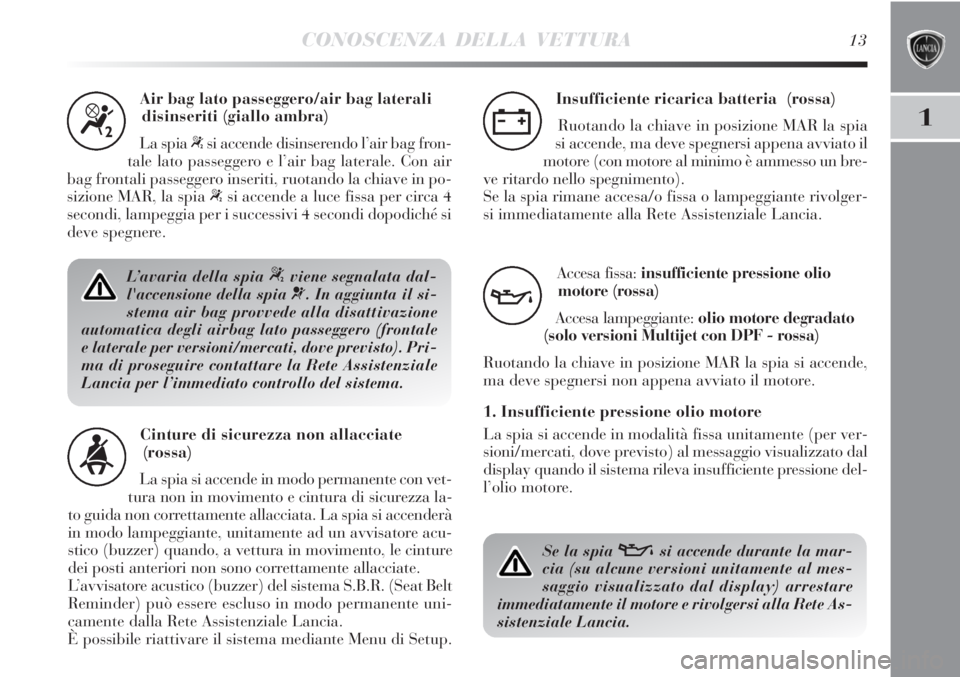

CONOSCENZA DELLA VETTURA13
1
Air bag lato passeggero/air bag laterali
disinseriti (giallo ambra)
La spia
“si accende disinserendo l’air bag fron-
tale lato passeggero e l’air bag laterale. Con air
bag frontali passeggero inseriti, ruotando la chiave in po-
sizione MAR, la spia
“si accende a luce fissa per circa 4
secondi, lampeggia per i successivi 4 secondi dopodiché si
deve spegnere.
“
L’avaria della spia “viene segnalata dal-
l'accensione della spia
¬. In aggiunta il si-
stema air bag provvede alla disattivazione
automatica degli airbag lato passeggero (frontale
e laterale per versioni/mercati, dove previsto). Pri-
ma di proseguire contattare la Rete Assistenziale
Lancia per l’immediato controllo del sistema.
Cinture di sicurezza non allacciate
(rossa)
La spia si accende in modo permanente con vet-
tura non in movimento e cintura di sicurezza la-
to guida non correttamente allacciata. La spia si accenderà
in modo lampeggiante, unitamente ad un avvisatore acu-
stico (buzzer) quando, a vettura in movimento, le cinture
dei posti anteriori non sono correttamente allacciate.
L’avvisatore acustico (buzzer) del sistema S.B.R. (Seat Belt
Reminder) può essere escluso in modo permanente uni-
camente dalla Rete Assistenziale Lancia.
È possibile riattivare il sistema mediante Menu di Setup.
<
Insufficiente ricarica batteria (rossa)
Ruotando la chiave in posizione MAR la spia
si accende, ma deve spegnersi appena avviato il
motore (con motore al minimo è ammesso un bre-
ve ritardo nello spegnimento).
Se la spia rimane accesa/o fissa o lampeggiante rivolger-
si immediatamente alla Rete Assistenziale Lancia.
w
Accesa fissa:insufficiente pressione olio
motore (rossa)
Accesa lampeggiante: olio motore degradato
(solo versioni Multijet con DPF - rossa)
Ruotando la chiave in posizione MAR la spia si accende,
ma deve spegnersi non appena avviato il motore.
1. Insufficiente pressione olio motore
La spia si accende in modalità fissa unitamente (per ver-
sioni/mercati, dove previsto) al messaggio visualizzato dal
display quando il sistema rileva insufficiente pressione del-
l’olio motore.
v
Se la spia vsi accende durante la mar-
cia (su alcune versioni unitamente al mes-
saggio visualizzato dal display) arrestare

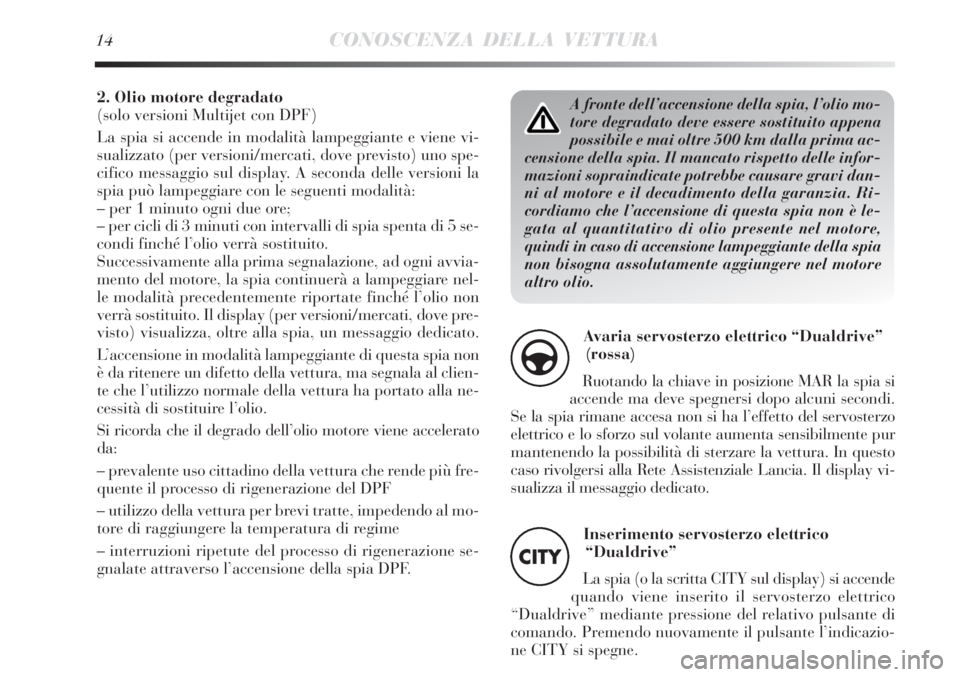

immediatamente il motore e rivolgersi alla Rete As-
sistenziale Lancia.

A fronte dell’accensione della spia, l’olio mo-
tore degradato deve essere sostituito appena
possibile e mai oltre 500 km dalla prima ac-
censione della spia. Il mancato rispetto delle infor-
mazioni sopraindicate potrebbe causare gravi dan-
ni al motore e il decadimento della garanzia. Ri-
cordiamo che l’accensione di questa spia non è le-
gata al quantitativo di olio presente nel motore,
quindi in caso di accensione lampeggiante della spia
non bisogna assolutamente aggiungere nel motore
altro olio. 14
CONOSCENZA DELLA VETTURA
Avaria servosterzo elettrico “Dualdrive”
(rossa)
Ruotando la chiave in posizione MAR la spia si
accende ma deve spegnersi dopo alcuni secondi.
Se la spia rimane accesa non si ha l’effetto del servosterzo
elettrico e lo sforzo sul volante aumenta sensibilmente pur
mantenendo la possibilità di sterzare la vettura. In questo
caso rivolgersi alla Rete Assistenziale Lancia. Il display vi-
sualizza il messaggio dedicato.
g
Inserimento servosterzo elettrico
“Dualdrive”
La spia (o la scritta CITY sul display) si accende
quando viene inserito il servosterzo elettrico
“Dualdrive” mediante pressione del relativo pulsante di
comando. Premendo nuovamente il pulsante l’indicazio-
ne CITY si spegne.
CITY
2. Olio motore degradato
(solo versioni Multijet con DPF)
La spia si accende in modalità lampeggiante e viene vi-
sualizzato (per versioni/mercati, dove previsto) uno spe-
cifico messaggio sul display. A seconda delle versioni la
spia può lampeggiare con le seguenti modalità:
– per 1 minuto ogni due ore;
– per cicli di 3 minuti con intervalli di spia spenta di 5 se-
condi finché l’olio verrà sostituito.
Successivamente alla prima segnalazione, ad ogni avvia-
mento del motore, la spia continuerà a lampeggiare nel-
le modalità precedentemente riportate finché l’olio non
verrà sostituito. Il display (per versioni/mercati, dove pre-
visto) visualizza, oltre alla spia, un messaggio dedicato.
L’accensione in modalità lampeggiante di questa spia non
è da ritenere un difetto della vettura, ma segnala al clien-
te che l’utilizzo normale della vettura ha portato alla ne-
cessità di sostituire l’olio.
Si ricorda che il degrado dell’olio motore viene accelerato
da:
– prevalente uso cittadino della vettura che rende più fre-
quente il processo di rigenerazione del DPF
– utilizzo della vettura per brevi tratte, impedendo al mo-
tore di raggiungere la temperatura di regime
– interruzioni ripetute del processo di rigenerazione se-
gnalate attraverso l’accensione della spia DPF.
