2013 Hyundai Santa Fe ESP

4139
Sistemas e equipamentos do veículo

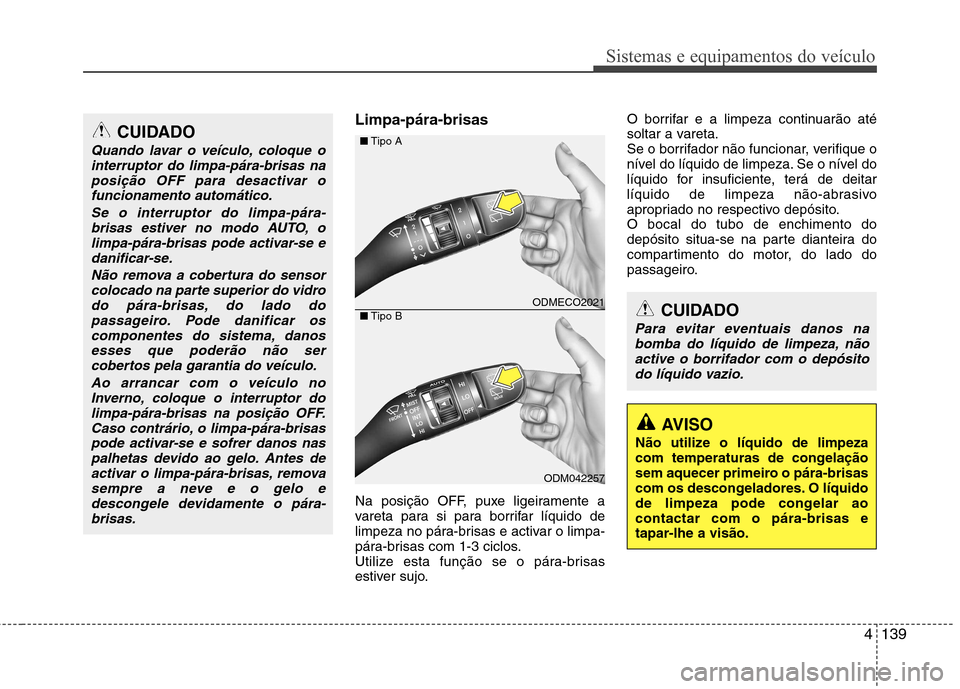

Limpa-pára-brisas
Na posição OFF, puxe ligeiramente a
vareta para si para borrifar líquido de
limpeza no pára-brisas e activar o limpa-
pára-brisas com 1-3 ciclos.
Utilize esta função se o pára-brisas
estiver sujo.O borrifar e a limpeza continuarão até
soltar a vareta.
Se o borrifador não funcionar, verifique o
nível do líquido de limpeza. Se o nível do
líquido for insuficiente, terá de deitar
líquido de limpeza não-abrasivo
apropriado no respectivo depósito.O bocal do tubo de enchimento do
depósito situa-se na parte dianteira do
compartimento do motor, do lado do
passageiro.CUIDADO
Quando lavar o veículo, coloque o
interruptor do limpa-pára-brisas na
posição OFF para desactivar ofuncionamento automático.
Se o interruptor do limpa-pára-brisas estiver no modo AUTO, o
limpa-pára-brisas pode activar-se e danificar-se.
Não remova a cobertura do sensorcolocado na parte superior do vidro do pára-brisas, do lado do
passageiro. Pode danificar oscomponentes do sistema, danosesses que poderão não sercobertos pela garantia do veículo.
Ao arrancar com o veículo noInverno, coloque o interruptor dolimpa-pára-brisas na posição OFF.Caso contrário, o limpa-pára-brisaspode activar-se e sofrer danos nas
palhetas devido ao gelo. Antes deactivar o limpa-pára-brisas, removasempre a neve e o gelo edescongele devidamente o pára-
brisas.
ODMECO2021
ODM042257
■
Tipo A
■ Tipo B
CUIDADO
Para evitar eventuais danos na
bomba do líquido de limpeza, não active o borrifador com o depósito do líquido vazio.
AVISO
Não utilize o líquido de limpeza
com temperaturas de congelação
sem aquecer primeiro o pára-brisas
com os descongeladores. O líquido
de limpeza pode congelar aocontactar com o pára-brisas e
tapar-lhe a visão.

Sistemas e equipamentos do veículo
144
4

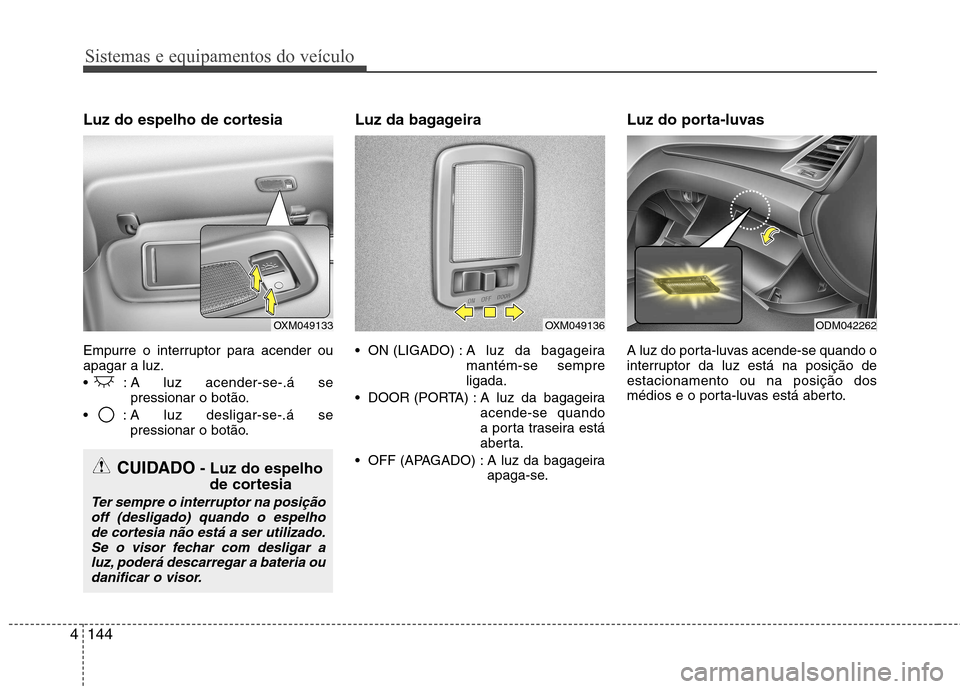

Luz do espelho de cortesia
Empurre o interruptor para acender ou apagar a luz.
: A luz acender-se-.á se
pressionar o botão.
: A luz desligar-se-.á se pressionar o botão. Luz da bagageira
ON (LIGADO) : A
luz da bagageira
mantém-se sempre ligada.
DOOR (PORTA) : A luz da bagageira acende-se quando
a porta traseira está
aberta.
OFF (APAGADO) : A luz da bagageira apaga-se. Luz do porta-luvas
A luz do porta-luvas acende-se quando o
interruptor da luz está na posição deestacionamento ou na posição dos
médios e o porta-luvas está aberto.
OXM049133
CUIDADO
- Luz do espelho
de cortesia
Ter sempre o interruptor na posiçãooff (desligado) quando o espelhode cortesia não está a ser utilizado.
Se o visor fechar com desligar aluz, poderá descarregar a bateria oudanificar o visor.
OXM049136ODM042262

Sistemas e equipamentos do veículo
146
4

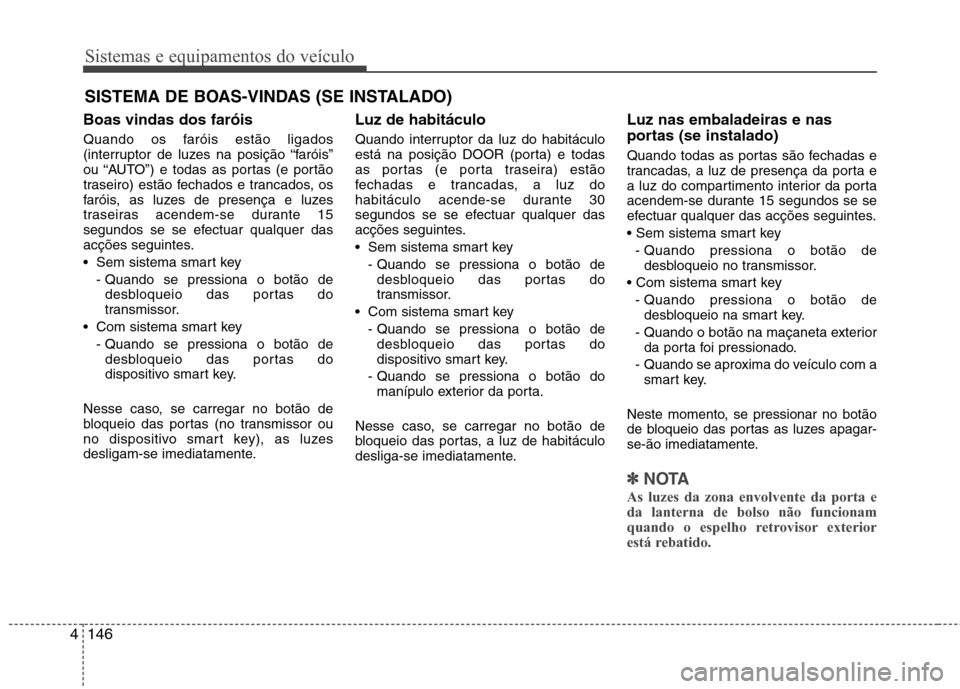

Boas vindas dos faróis
Quando os faróis estão ligados
(interruptor de luzes na posição “faróis”
ou “AUTO”) e todas as portas (e portão
traseiro) estão fechados e trancados, os
faróis, as luzes de presença e luzes
traseiras acendem-se durante 15
segundos se se efectuar qualquer das
acções seguintes.
Sem sistema smart key
- Quando se pressiona o botão dedesbloqueio das portas do
transmissor.
Com sistema smart key - Quando se pressiona o botão dedesbloqueio das portas do
dispositivo smart key.
Nesse caso, se carregar no botão de
bloqueio das portas (no transmissor ou
no dispositivo smart key), as luzes
desligam-se imediatamente. Luz de habitáculo
Quando interruptor da luz do habitáculo
está na posição DOOR (porta) e todas
as portas (e porta traseira) estão
fechadas e trancadas, a luz do
habitáculo acende-se durante 30
segundos se se efectuar qualquer das
acções seguintes.
Sem sistema smart key
- Quando se pressiona o botão dedesbloqueio das portas do
transmissor.
Com sistema smart key - Quando se pressiona o botão dedesbloqueio das portas do
dispositivo smart key.
- Quando se pressiona o botão do manípulo exterior da porta.
Nesse caso, se carregar no botão de
bloqueio das portas, a luz de habitáculo
desliga-se imediatamente. Luz nas embaladeiras e nas
portas (se instalado)
Quando todas as portas são fechadas e
trancadas, a luz de presença da porta e
a luz do compartimento interior da porta
acendem-se durante 15 segundos se se
efectuar qualquer das acções seguintes.

- Quando pressiona o botão de desbloqueio no transmissor.
- Quando pressiona o botão de desbloqueio na smart key.
- Quando o botão na maçaneta exterior da porta foi pressionado.
- Quando se aproxima do veículo com a smart key.
Neste momento, se pressionar no botão
de bloqueio das portas as luzes apagar-
se-ão imediatamente.
✽✽ NOTA
As luzes da zona envolvente da porta e da lanterna de bolso não funcionam
quando o espelho retrovisor exterior
está rebatido.
SISTEMA DE BOAS-VINDAS (SE INSTALADO)

4147
Sistemas e equipamentos do veículo
✽✽NOTA
Se quiser descongelar e desembaciar o pára-brisas, consulte “Descongelação edesembaciamento do pára-brisas” nestecapítulo.

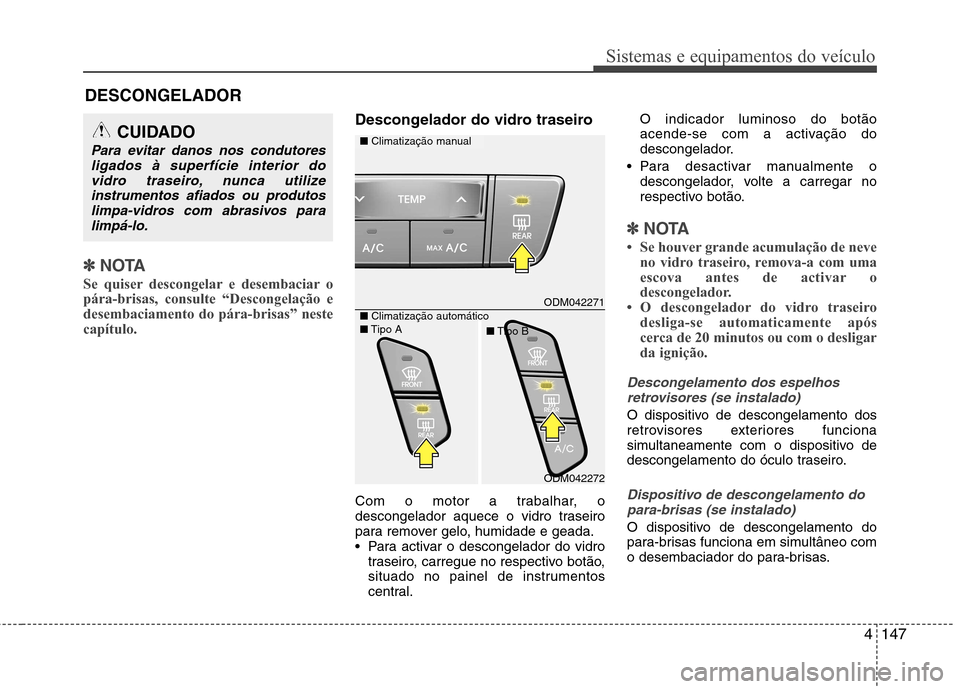

Descongelador do vidro traseiro
Com o motor a trabalhar, o
descongelador aquece o vidro traseiro
para remover gelo, humidade e geada.
Para activar o descongelador do vidro traseiro, carregue no respectivo botão,
situado no painel de instrumentos
central. O indicador luminoso do botão
acende-se com a activação do
descongelador.
Para desactivar manualmente o descongelador, volte a carregar no
respectivo botão.
✽✽ NOTA

4151
Sistemas e equipamentos do veículo

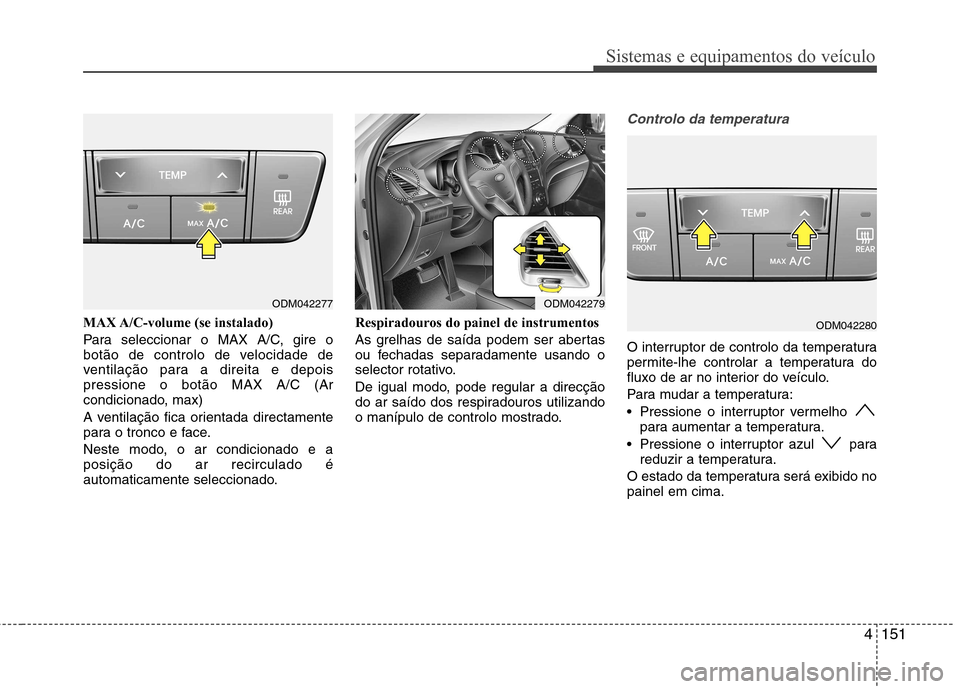

MAX A/C-volume (se instalado)
Para seleccionar o MAX A/C, gire o
botão de controlo de velocidade de
ventilação para a direita e depoispressione o botão MAX A/C (Ar
condicionado, max)
A ventilação fica orientada directamente
para o tronco e face.
Neste modo, o ar condicionado e a posição do ar recirculado é
automaticamente seleccionado.Respiradouros do painel de instrumentos
As grelhas de saída podem ser abertas
ou fechadas separadamente usando o
selector rotativo.
De igual modo, pode regular a direcção
do ar saído dos respiradouros utilizando
o manípulo de controlo mostrado.
Controlo da temperatura
O interruptor de controlo da temperatura
permite-lhe controlar a temperatura do
fluxo de ar no interior do veículo.
Para mudar a temperatura:
Pressione o interruptor vermelho
para aumentar a temperatura.
Pressione o interruptor azul para reduzir a temperatura.
O estado da temperatura será exibido no painel em cima.
ODM042277ODM042279
ODM042280

4157
Sistemas e equipamentos do veículo

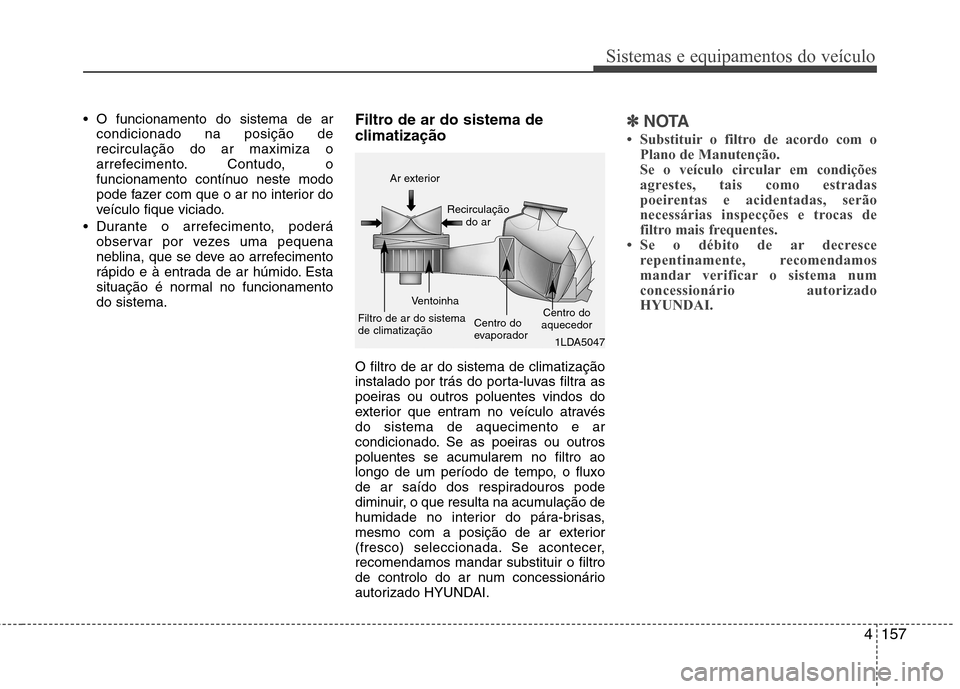

O funcionamento do sistema de arcondicionado na posição de recirculação do ar maximiza o
arrefecimento. Contudo, o
funcionamento contínuo neste modo
pode fazer com que o ar no interior do
veículo fique viciado.
Durante o arrefecimento, poderá observar por vezes uma pequena
neblina, que se deve ao arrefecimento
rápido e à entrada de ar húmido. Esta
situação é normal no funcionamentodo sistema. Filtro de ar do sistema de
climatização O filtro de ar do sistema de climatização
instalado por trás do porta-luvas filtra as
poeiras ou outros poluentes vindos do
exterior que entram no veículo atravésdo sistema de aquecimento e ar
condicionado. Se as poeiras ou outros
poluentes se acumularem no filtro ao
longo de um período de tempo, o fluxo
de ar saído dos respiradouros pode
diminuir, o que resulta na acumulação de
humidade no interior do pára-brisas,
mesmo com a posição de ar exterior
(fresco) seleccionada. Se acontecer,recomendamos mandar substituir o filtro
de controlo do ar num concessionário
autorizado HYUNDAI.✽✽
NOTA

Sistemas e equipamentos do veículo
158
4

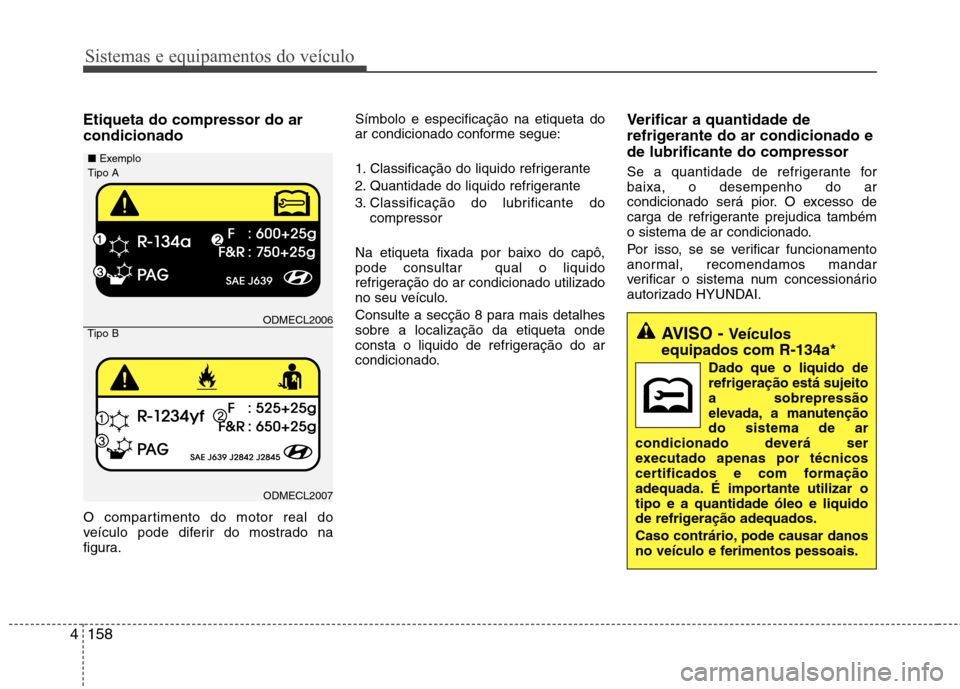

Etiqueta do compressor do ar condicionado
O compartimento do motor real do
veículo pode diferir do mostrado na
figura. Símbolo e especificação na etiqueta do
ar condicionado conforme segue:
1. Classificação do liquido refrigerante
2. Quantidade do liquido refrigerante
3. Classificação do lubrificante do
compressor
Na etiqueta fixada por baixo do capô, pode consultar qual o liquido
refrigeração do ar condicionado utilizado
no seu veículo.
Consulte a secção 8 para mais detalhes sobre a localização da etiqueta onde
consta o liquido de refrigeração do ar
condicionado. Verificar a quantidade de
refrigerante do ar condicionado ede lubrificante do compressor
Se a quantidade de refrigerante for baixa, o desempenho do ar
condicionado será pior. O excesso de
carga de refrigerante prejudica também
o sistema de ar condicionado.
Por isso, se se verificar funcionamento
anormal, recomendamos mandar
verificar o sistema num concessionário
autorizado HYUNDAI.
AVISO -
Veículos
equipados com R-134a*
Dado que o liquido de
refrigeração está sujeitoa sobrepressão
elevada, a manutençãodo sistema de ar
condicionado deverá ser
executado apenas por técnicos
certificados e com formação
adequada. É importante utilizar otipo e a quantidade óleo e liquido
de refrigeração adequados.
Caso contrário, pode causar danos
no veículo e ferimentos pessoais.
ODMECL2006
ODMECL2007
■
Exemplo
Tipo B
Tipo A

Sistemas e equipamentos do veículo
164
4

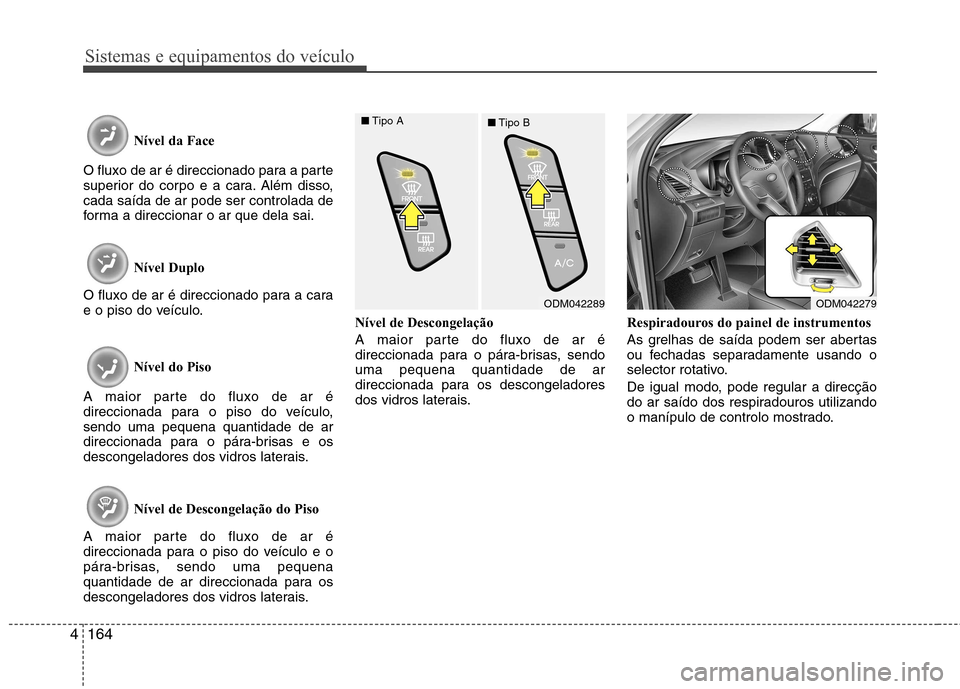

Nível da Face
O fluxo de ar é direccionado para a parte
superior do corpo e a cara. Além disso,cada saída de ar pode ser controlada de
forma a direccionar o ar que dela sai.
Nível Duplo
O fluxo de ar é direccionado para a cara
e o piso do veículo.
Nível do Piso
A maior parte do fluxo de ar é
direccionada para o piso do veículo,sendo uma pequena quantidade de ar
direccionada para o pára-brisas e os
descongeladores dos vidros laterais.
Nível de Descongelação do Piso
A maior parte do fluxo de ar é
direccionada para o piso do veículo e o
pára-brisas, sendo uma pequena
quantidade de ar direccionada para os
descongeladores dos vidros laterais. Nível de Descongelação
A maior parte do fluxo de ar é
direccionada para o pára-brisas, sendouma pequena quantidade de ar
direccionada para os descongeladores
dos vidros laterais.
Respiradouros do painel de instrumentos
As grelhas de saída podem ser abertas
ou fechadas separadamente usando o
selector rotativo.
De igual modo, pode regular a direcção
do ar saído dos respiradouros utilizando
o manípulo de controlo mostrado.
ODM042279ODM042289
■
Tipo A
■Tipo B
