Lampen vervangen


Koplampen

Open de motorkap. Steek uw hand achter de
koplampunit om bij de lampen te komen.
Verwijder de beschermkappen om bij de
gloeilampen te komen.
Voer het monteren uit in omgekeerde
volgorde.

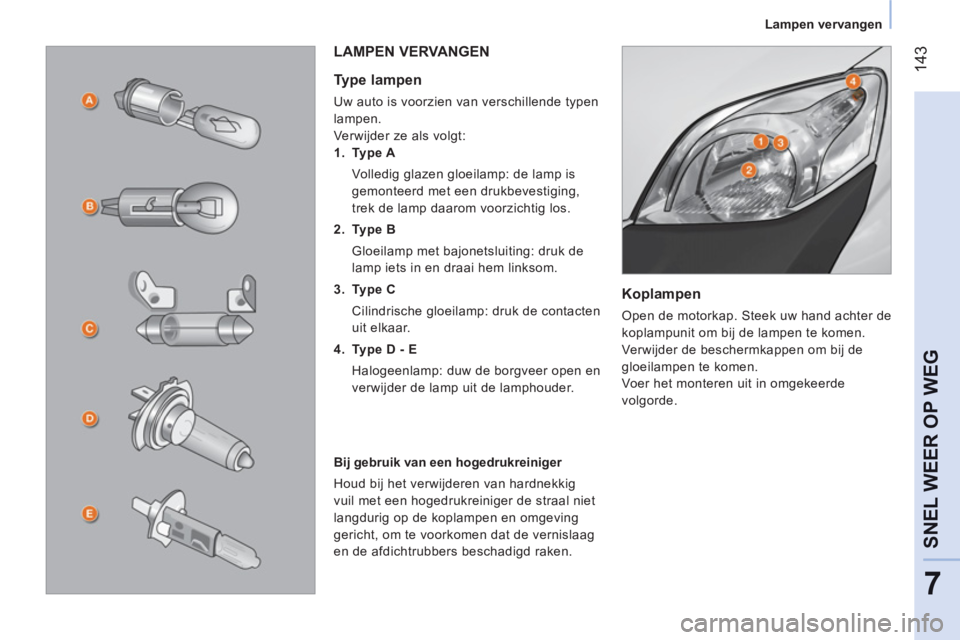

LAMPEN VERVANGEN

Type lampen

Uw auto is voorzien van verschillende typen
lampen.
Verwijder ze als volgt:


1.
Type A
Volledig glazen gloeilamp: de lamp is
gemonteerd met een drukbevestiging,
trek de lamp daarom voorzichtig los.

2.
Type B
Gloeilamp met bajonetsluiting: druk de
lamp iets in en draai hem linksom.

3.
Type C
Cilindrische gloeilamp: druk de contacten
uit elkaar.

4.
Type D - E
Halogeenlamp: duw de borgveer open en
verwijder de lamp uit de lamphouder.

Bij gebruik van een hogedrukreiniger
Houd bij het verwijderen van hardnekkig
vuil met een hogedrukreiniger de straal niet
langdurig op de koplampen en omgeving
gericht, om te voorkomen dat de vernislaag
en de afdichtrubbers beschadigd raken.

Lampen vervangen

1 - Dimlicht

Type D
, H4 - 55 W


- Draai het deksel linksom open en
verwijder het.

- Neem de stekker los.

- Druk op de twee haakjes en duw de
borgveer open.

- Vervang de lamp en let erop dat het
metalen gedeelte goed aansluit op de
groeven van de lampunit.


2 - Parkeerlicht

Type A
, W 5 W - 5 W


- Draai het deksel linksom open en
verwijder het.

- Trek de lamphouder los om bij de lamp te
komen.

- Vervang de lamp.

3 - Grootlicht

Type D
, H4 - 55 W


- Draai het deksel linksom open en
verwijder het.

- Neem de stekker los.

- Druk op de twee haakjes en duw de
borgveer open.

- Verwijder de lamphouder.

- Vervang de lamp en let erop dat het
metalen gedeelte goed aansluit op de
groeven van de lampunit.

4 - Richtingaanwijzers

Type B,
PY21W - 21W amberkleurig


- Draai de lamphouder een kwart
omwenteling linksom.

- Druk de lamp iets in en draai hem
linksom.

- Vervang de lamp.
Raadpleeg in geval van problemen het
CITROËN-netwerk of een gekwalificeerde
werkplaats.

Controleer na het vervangen of de
verlichting goed werkt.

5 - Mistlampen vóór

Type E,
H1 - 55W
Raadpleeg het CITROËN-netwerk of een
gekwalificeerde werkplaats.

14
5
7
SNEL WEER OP WE
G
Lampen vervangen


Plafonniers voor/achter


Type C
, 12 V 10 W - 10 W


- Maak de plafonnier los met een
schroevendraaier.

- Verwijder het deksel om bij de lamp te
komen.

- Druk de twee contacten uit elkaar en
vervang de lamp.

- Controleer of de nieuwe lamp goed
tussen de contacten vastzit.

- Sluit het beschermplaatje.

- Breng de plafonnier aan en controleer of
hij goed vastzit.



Zijknipperlicht


Type A
, WY5W - 5W amberkleurig


- Duw het zijknipperlicht naar achteren en
trek het geheel los.

- Houd de stekker vast en draai de
lamphouder een kwart omwenteling naar
links.

- Draai de lamp een kwart omwenteling
naar links.

- Trek de lamp los en vervang hem.

- Breng het zijknipperlicht vanaf de
achterzijde aan en duw hem naar voren.

14
6
Lampen vervangen

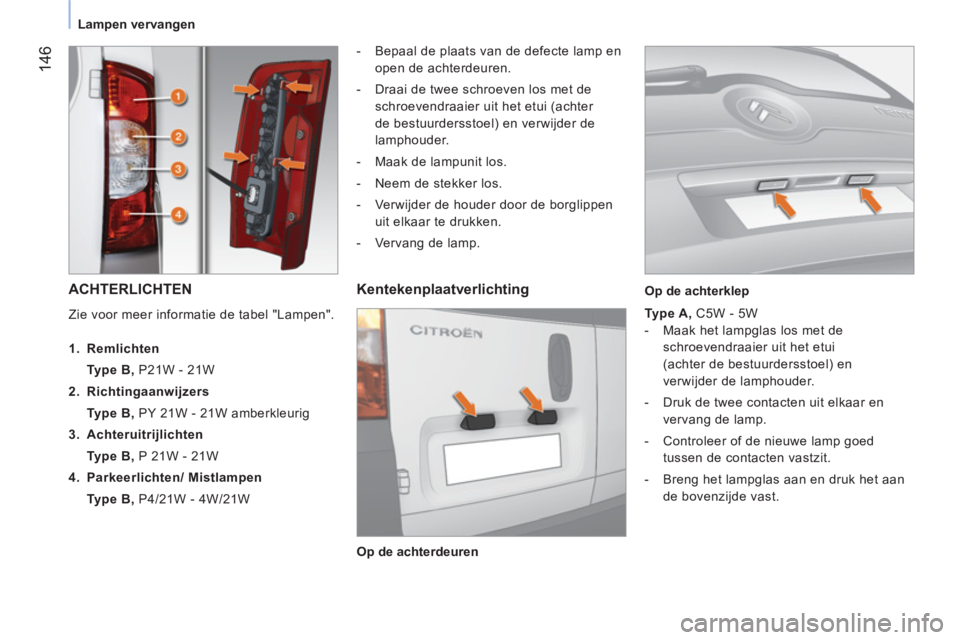

ACHTERLICHTEN



- Bepaal de plaats van de defecte lamp en
open de achterdeuren.

- Draai de twee schroeven los met de
schroevendraaier uit het etui (achter
de bestuurdersstoel) en verwijder de
lamphouder.

- Maak de lampunit los.

- Neem de stekker los.

- Verwijder de houder door de borglippen
uit elkaar te drukken.

- Vervang de lamp.


Kentekenplaatverlichting


Type A, C5W - 5W


- Maak het lampglas los met de
schroevendraaier uit het etui
(achter de bestuurdersstoel) en
verwijder de lamphouder.

- Druk de twee contacten uit elkaar en
vervang de lamp.

- Controleer of de nieuwe lamp goed
tussen de contacten vastzit.

- Breng het lampglas aan en druk het aan
de bovenzijde vast.
Zie voor meer informatie de tabel "Lampen".




1.
Remlichten

Type B, P21W - 21W

2.
Richtingaanwijzers

Type B, PY 21W - 21W amberkleurig

3.
Achteruitrijlichten

Type B, P 21W - 21W

4.
Parkeerlichten
/ Mistlampen

Type B, P4/21W - 4W/21W

Op de achterdeuren
Op de achterklep

14
7
7
SNEL WEER OP WE
G
Lampen vervangen


Derde remlicht


Bij de achterdeuren


Type B,
W 5 W - 5 W (4 lampen)


- Maak het lampglas los met
de schroevendraaier uit het
gereedschapsetui.

- Neem de stekker los.

- Knijp de twee borglippen samen en
verwijder de lamphouder.

- Verwijder de defecte lamp.

- Vervang de lamp.

Bij de achterklep

Type B,
W5W - 5W (5 lampen)


- Open de achterklep.

- Verwijder de twee schroeven van het
deksel en vervolgens het deksel zelf.

- Knijp de twee borglippen samen en
verwijder de lamphouder.

- Verwijder de defecte lamp.

- Vervang de lamp.


Raadpleeg bij problemen het
CITROËN-netwerk of een gekwalificeerde
werkplaats.

14
8


Ruitenwisserblad vervangen




RUITENWISSERBLAD VERVANGEN

Vervangen van een wisserblad voor of
achter
Instructies voor het losmaken van het
wisserblad:
Til de ruitenwisserarm A op.
Draai het wisserblad B 90° rond het draaipunt
C aan het uiteinde van de ruitenwisserarm.
Maak het draaipunt van het wisserblad C los. Instructies voor het monteren van het
wisserblad:
Steek het draaipunt C in het gat in het
midden van het wisserblad B .
Zet de ruitenwisserarm met het wisserblad
terug op de voorruit.

14
9
7
SNEL WEER OP WE
G
Zekeringen vervangen
ZEKERINGEN VERVANGEN

De twee zekeringkasten bevinden zich in het
dashboard aan bestuurderszijde en in de
motorruimte.

Vervangen van een zekering

Voordat u een zekering vervangt, dient
u eerst de oorzaak van de storing op te
sporen en te (laten) verhelpen. De nummers
van de zekeringen zijn aangegeven op de
zekeringkast.
Gebruik altijd de speciale tang om de
zekering uit de zekeringkast te verwijderen
en inspecteer de staat van de smeltdraad.

Vervang een defecte zekering altijd door
een zekering met dezelfde stroomsterkte
(identieke kleur).
Als de storing zich kort na het vervangen
van de zekering opnieuw voordoet, laat
dan het elektrische systeem controleren
door het CITROËN-netwerk of door een
gekwalificeerde werkplaats.
Toegang tot de zekeringkast in het
dashboard


- Verwijder om bij de zekeringen in het
dashboard te komen de 2 schroeven met de
contactsleutel en kantel de zekeringkast.
CITROËN is niet aansprakelijk voor
kosten die voortvloeien uit storingen
veroorzaakt door het monteren van extra
accessoires die niet door het
CITROËN-netwerk aanbevolen en geleverd
worden, en die niet volgens de voorschriften
zijn gemonteerd. Dit geldt met name voor
apparatuur met een stroomverbruik van
meer dan 10 milliampère.

A.
Goed.

B.
Defect.

C.
Tang.


Toegang tot de zekeringkast onder de
motorkap


- Maak om bij de zekeringkast onder de
motorkap te komen de stekker van de
linkerkoplamp en vervolgens het deksel
van de zekeringkast los.

150
Zekeringen vervangen


Tabellen zekeringen dashboard
(bestuurderszijde)

Zekering


Ampère


Functies


F12
7,5 A Voeding dimlicht rechts.

F13
7,5 A Voeding dimlicht links - koplampverstelling.

F31
5 A Schakelaar voeding elektronische eenheid motor.

F32
7,5 A Verlichting vóór - plafonnier vóór - verlichting plafonnier achter.

F36
10 A Autoradio - voorbereiding mobiele telefoon - bedieningspaneel
airconditioning - EOBD-diagnoseaansluiting.

F37
5 A Remlicht - instrumentenpaneel.

F38
20 A Portiervergrendeling.

F43
15 A Ruitensproeierpomp.

F47
20 A Voeding motor ruitbediening bestuurderszijde.

F48
20 A Voeding motor ruitbediening passagierszijde.

F49
5 A Elektronische eenheid parkeerhulp - schakelaar verlichting
achter - elektrische buitenspiegelverstelling - elektronische
eenheid inbraakalarm.

F50
7,5 A Elektronische eenheid airbags.

F51
7,5 A Schakelaar rempedaal - schakelaar koppelingspedaal -
elektrische buitenspiegelverstelling - module Bluetooth
systeem.

F53
5 A Instrumentenpaneel - mistachterlichten.
