2013 CITROEN JUMPER MULTISPACE Návod na použití (in Czech)

71
Sedadla

ERGONOMIE a KOMFOR
T
3


Psací deska

Pokud je Vaše vozidlo psací deskou
vybaveno, opěradlo prostředního sedadla
lavice (1. řada) je možno sklopit a vytvořit
tak psací desku s dvěma držáky na nápoje.
Přitáhněte madlo umístěné na horní části
opěradla.

72


Sedadla

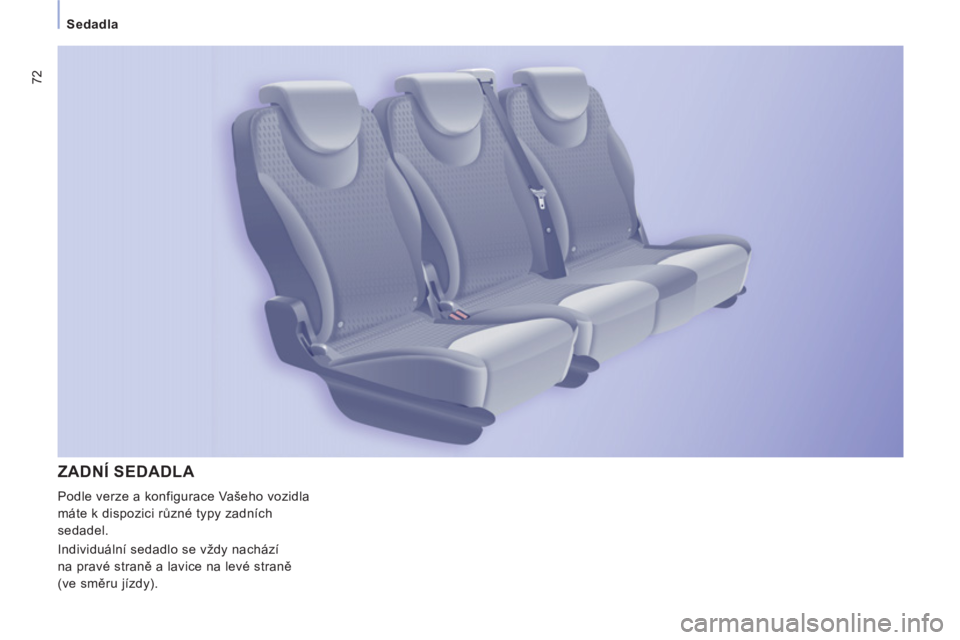

ZADNÍ SEDADLA

Podle verze a konfigurace Vašeho vozidla
máte k dispozici různé typy zadních
sedadel.
Individuální sedadlo se vždy nachází
na pravé straně a lavice na levé straně
(ve směru jízdy).

Sedadla

ERGONOMIE a KOMFOR
T
3


Typ 2 : individuální sedadlo, jehož opěradlo
lze sklopit do polohy stolku a které lze
zvednout pro usnadnění přístupu do zadního
prostoru.

Individuální sedadlo cestujícího

Toto sedadlo je spojeno s dvoumístnou
lavicí. Každá manipulace musí začínat
u individuálního sedadla.
Je nabízeno ve dvou provedeních:


Dvoumístná lavice

Je nabízena ve 3 provedeních:

Typ 1 : zvedací individuání sedadlo,
umožňující přístup do zadního prostoru.
Typ 1 : dvoumístný sedák s pevným
opěradlem.

74


Sedadla


Typ 2 : dvoumístná lavice se sklopnými
opěradly a zvedacím sedákem.

Typ 3
: dvoumístná lavice s individuálními
naklopitelnými opěradly, sklopnými do
polohy stolku, a zvedacím sedákem.


Charakteristiky podle typu
sedáku
Sedák vybavený tímto ovladačem: opěradlo
má nastavitelný sklon.
Sedák vybavený tímto ovladačem: opěradlo
je sklopné a lze jej zvednout. Sedák vybavené tímto ovladačem: opěradlo
lze sklopit a je spojené s ovladačem jeho
zvednutí.
Zasunovatelné opěrky hlavy.

Sedadla

ERGONOMIE a KOMFOR
T
3

Možnost vybavení loketní opěrkou.
Opěradla vnějších sedadel jsou vybavena
odkládací sítí. Opěradla středních sedadel mají v zadní
části vytvarované držáky na nápoje
a odkládací prostor.

76


Sedadla



Manipulace

Sklopení opěradla do polohy stolku
(napřiklad u prostředního sedadla)


- Zasuňte opěrku hlavy.

- Zvedněte tuto páčku pro odjištění
opěradla (při přístupu zezadu tuto
páčku sklopte).

- Sklopte opěradlo na sedák.

Sedadlo a lavice typu 1:


- Zvedněte sedák.

Sedadlo a lavice typu 2/typu 3:


- Sklopte opěradlo do polohy stolku
pomocí této páčky.

- Zvedněte sedák.
- Odjistěte přední nohy pomocí této páčky.

- Uvolněte sedák z ukotvení.

- Vyjměte sedák bočními dveřmi
u druhé řady sedadel a zadní částí
vozidla u třetí řady sedadel.

- Odjistě
te přední nohy pomocí této páčky.

- Uvolněte sedák z ukotvení.

- Vyjměte sedák bočními dveřmi
u druhé řady sedadel a zadní částí
vozidla u třetí řady sedadel.

Nástup, výstup z vozidla: zvednutí
sedáku
Vždy začněte individuálním sedadlem na
pravé straně a zasuňte opěrku hlavy.

77
Sedadla

ERGONOMIE a KOMFOR
T
3


Instalace sedáku
Lavici vždy instalujte jako první.


- Ověřte, že žádný předmět nezakrývá
ukotvení a nebrání tak řádnému zajištění
nohou sedáku.

- Nasuňte přední nohy do ukotvení
v podlaze.
- Zajistěte přední nohy pomocí této páčky.

- Sklopte sedák směrem dozadu
k zajištění zadních noh. V průběhu
sklápění dávejte pozor na nohy
cestujících. U sedadla typu 2 a lavice typu 2/3: zvedněte
opěradlo.

Správné ukotvení předních noh
Po návratu do provozní polohy ověřte
řádné zajištění sedadla na podlaze.

78


Sedadla


Zásady a opatření
V souvislosti s manipulacemi:


- nedemontujte opěrku hlavy bez jejího
uložení a připevnění k nějakému držáku,

- ověřte, že bezpečnostní pásy zůstanou
stále přístupné a cestující je budou moci
snadno zapnout,

- cestující musí při usednutí vždy správně
seřídit opěrku hlavy sedadla a seřídit si
a zapnout bezpečnostní pás.


Význam štítků
Za jízdy je zakázáno přepravovat cestujícího:


- ve třetí řadě sedadel, pokud je opěradlo
před ním (ve druhé řadě) v poloze stolku,

- ve třetí řadě sedadel, pokud jsou
sedadlo/lavice před ním (ve druhé řadě)
složené,

- ve třetí ř
adě sedadel, pokud je sedadlo
před ním (ve druhé řadě) vyndané,

- uprostřed, pokud je boční pravé sedadlo
složené.
