207
Käytännön tietoja

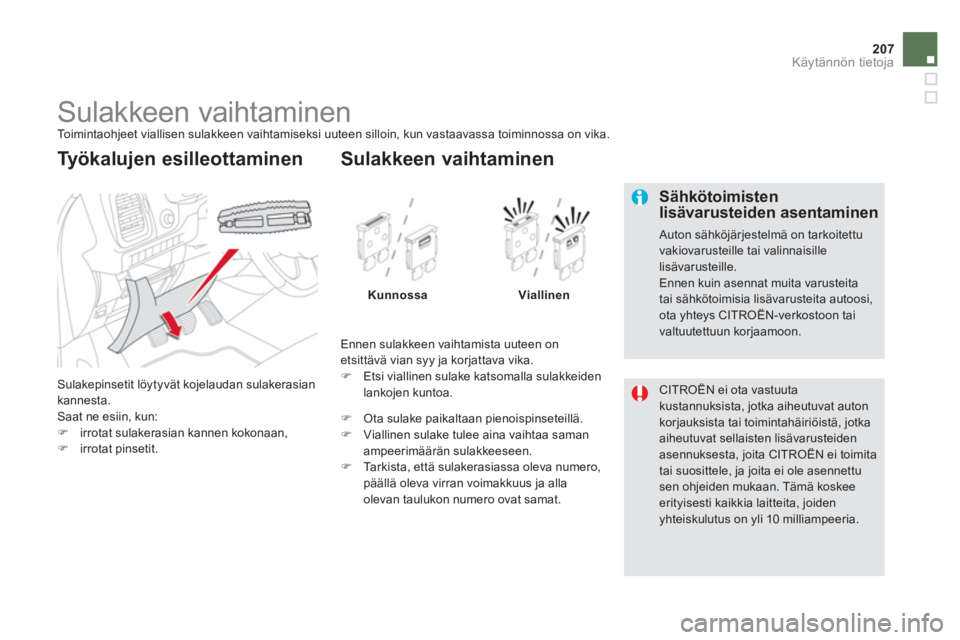

Sulakkeen vaihtaminen Toimintaohjeet viallisen sulakkeen vaihtamiseksi uuteen silloin, kun vastaavassa toiminnossa on vika.

Sulakepinsetit löytyvät kojelaudan sulakerasian
kannesta.
Saat ne esiin, kun: )irrotat sulakerasian kannen kokonaan, )irrotat pinsetit.



Työkalujen esilleottaminen
Ennen sulakkeen vaihtamista uuteen on
etsittävä vian syy ja korjattava vika. ) Etsi viallinen sulake katsomalla sulakkeidenlankojen kuntoa.
Sulakkeen vaihtaminen
KunnossaViallinen
)
Ota sulake paikaltaan pienoispinseteillä. )
Viallinen sulake tulee aina vaihtaa saman
ampeerimäärän sulakkeeseen.) Tarkista, että sulakerasiassa oleva numero,
päällä oleva virran voimakkuus ja allaolevan taulukon numero ovat samat.
CITROËN ei ota vastuuta kustannuksista, jotka aiheutuvat auton korjauksista tai toimintahäiriöistä, jotkaaiheutuvat sellaisten lisävarusteidenasennuksesta, joita CITROËN ei toimitatai suosittele, ja joita ei ole asennettu sen ohjeiden mukaan. Tämä koskeeerityisesti kaikkia laitteita, joiden yhteiskulutus on yli 10 milliampeeria.



Sähkötoimistenlisävarusteiden asentaminen

Auton sähköjärjestelmä on tarkoitettu vakiovarusteille tai valinnaisillelisävarusteille.
Ennen kuin asennat muita varusteitatai sähkötoimisia lisävarusteita autoosi, ota yhteys CITROËN-verkostoon tai valtuutettuun korjaamoon.

Kojelaudan sulakkeet
Sulakerasia on sijoitettu kojelaudan alaosaan(vasemmalle).
Sulakkeiden esilleottaminen
)Vedä sulakerasian kansi irti.


SulakeNroVirta(A)
Toiminnot
F6 A tai B15
Autoradio
F8
3 Hälytin
F13
10 Etuosan savukkeensytytin, etuosan pistorasia 12 V
F14
10 Ta k a o s a n 12 V:n pistorasia
F1
63 Takaosan kartanlukuvalot
F173 Ehostuspeili
F28 A tai B
15 Autoradio
F3
020
Ta k a l a s i n pyyhin
F32
10 Audiovahvistin

209Käytännön tietoja

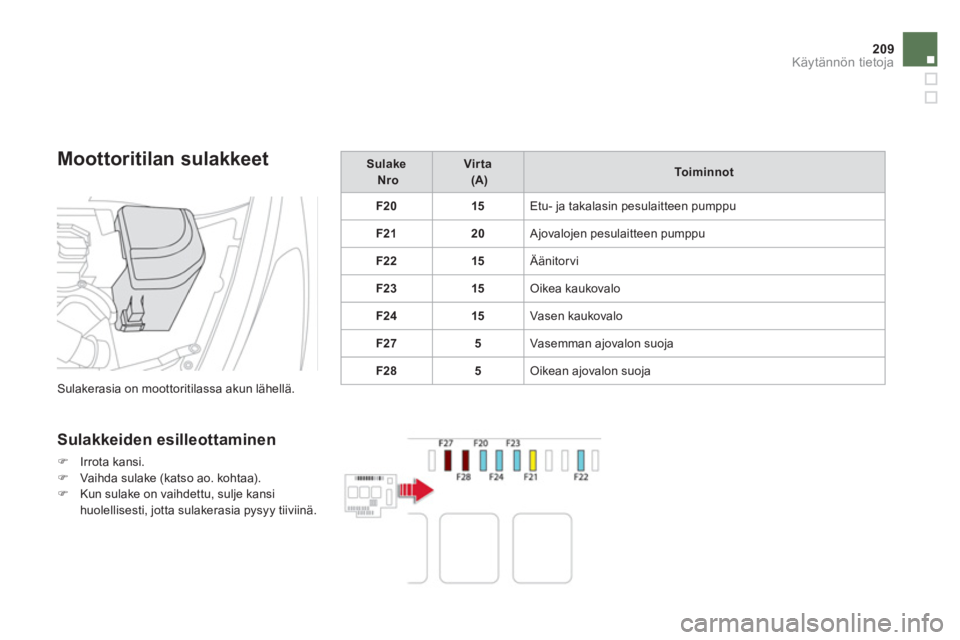

Moottoritilan sulakkeet
Sulakerasia on moottoritilassa akun lähellä.


Sulakkeiden esilleottaminen
)Irrota kansi. )Vaihda sulake (katso ao. kohtaa).)Kun sulake on vaihdettu, sulje kansi huolellisesti, jotta sulakerasia pysyy tiiviinä.


Sulake Nro

Virta (A)
Toiminnot

F20 15
Etu- ja takalasin pesulaitteen pumppu
F2120 Ajovalojen pesulaitteen pumppu
F2215
Äänitorvi
F2
315 Oikea kaukovalo
F2
415
Vasen kaukovalo
F275 Vasemman ajovalon suoja
F2
85 Oikean ajovalon suoja

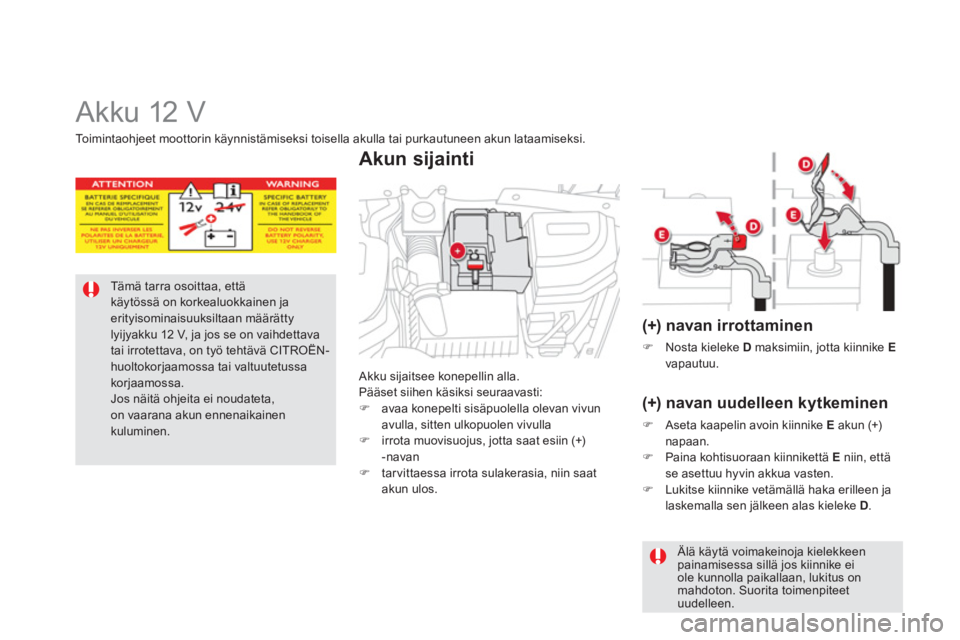

Akku 12 V
Tämä tarra osoittaa, että käytössä on korkealuokkainen jaerityisominaisuuksiltaan määrättylyijyakku 12 V, ja jos se on vaihdettavatai irrotettava, on työ tehtävä CITROËN-huoltokorjaamossa tai valtuutetussa korjaamossa.
Jos näitä ohjeita ei noudateta, on vaarana akun ennenaikainenkuluminen. Akku sijaitsee konepellin alla.
P
ääset siihen käsiksi seuraavasti:)
avaa konepelti sisäpuolella olevan vivun
avulla, sitten ulkopuolen vivulla
) irrota muovisuojus, jotta saat esiin (+)
-navan ) tarvittaessa irrota sulakerasia, niin saat akun ulos.

Akun sijainti


(+) navan irrottaminen
)Nosta kieleke D
maksimiin, jotta kiinnike Evapautuu.

(+) navan uudelleen kytkeminen
)Aseta kaapelin avoin kiinnike Eakun (+)
napaan.)Paina kohtisuoraan kiinnikettä E
niin, ettäse asettuu hyvin akkua vasten. )Lukitse kiinnike vetämällä haka erilleen jalaskemalla sen jälkeen alas kieleke D.

Älä käytä voimakeinoja kielekkeenpainamisessa sillä jos kiinnike eiole kunnolla paikallaan, lukitus on mahdoton. Suorita toimenpiteetuudelleen.

Toimintaohjeet moottorin käynnistämiseksi toisella akulla tai purkautuneen akun lataamiseksi.

211Käytännön tietoja
Kun akku on asennettu jälleenpaikalleen, Stop & Start -järjestelmä aktivoituu viiveellä vasta muutaman tunnin jälkeen, kun akun varaustila on saavuttanut riittävän tason (noin 8 tuntia maksimissaan).

Stop & Start -järjestelmän akun uudelleenlataaminen ei edellytä akunkytkemistä irti.
Käynnistys vara-akulla


Tarkista ensin, että vara-akunnimellisjännite on 12 V ja että sen kapasiteetti on vähintään ladattavanakun kapasiteettia vastaava.
Älä käynnistä moottoria kytkemällälaturi akkuun. Älä irtikytke (+) napaa, kun moottori on käynnissä.
)Kytke punainen kaapeli epäkunnossaolevan akun A
(+)-napaan ja sen jälkeen
vara-akun B(+)-napaan.)Kytke vihreän tai mustan kaapelin toinen pää vara-akun B(-) napaan (tai virtaaantavan auton maadoituspisteeseen). )Kytke vihreän tai mustan kaapelin toinen pää autosi maadoituspisteeseen C(tai moottorin kannattimeen).)Käynnistä virtaa antavan auton moottori ja anna sen käydä hetken aikaa.
) Käytä käynnistintä moottorinkäynnistämiseksi ja anna sen käydä.
Jos moottori ei käynnisty heti, katkaise sytytysvirta ja odota hetken aikaa ennenkuin yrität käynnistää uudelleen. ) Odota, että moottori käy tasaista joutokäyntiä ja irrota sitten kaapelit
päinvastaisessa järjestyksessä.
) Irrota akku autosta. )
Noudata akkulaturin valmistajan antamaa käyttöohjetta.)
Kytke akun kaapelit aloittaenmiinusnavasta (-). )
Tarkista, että navat ja liitinkengät ovatpuhtaat. Jos niissä on (valkoinen tai
vihertävä) sulfaattikerros, ne täytyy irrottaaja puhdistaa.
Akun lataaminen
akkulaturilla
Kun auton akku on purkautunut, moottori
voidaan käynnistää vara-akulla (ulkoinen tai
toisesta autosta) ja akkukaapeleilla.

Akut sisältävät myrkyllisiä aineita, kutenrikkihappoa ja lyijyä. Akut on hävitettävälain määräämien sääntöjen mukaisesti, eikä niitä missään tapauksessa saaheittää pois talousjätteen mukana.
Vie käytetyt paristot ja akut niille tarkoitettuun keräyspisteeseen.
Suosittelemme akun napojen irrottamista, jos auto on käyttämättömänä yli kuukauden.
Älä käynnistä auton moottoria työntämällä, jos autossa on robotti- tai automaattivaihteisto.

Ennen kuin käsittelet akkua, suojaa silmäsi ja kasvosi.
Mikä tahansa akulle tehtävätoimenpide on tehtävä tuulettuvassa ympäristössä ja kaukana avotulesta taikipinälähteestä, jotta estetään räjähdys-ja tulipalovaara. Älä yritä ladata jäätynyttä akkua.Akku täytyy ensin sulattaa, milläestetään räjähdysvaara. Jos akkuon jäätynyt, tarkastuta akku ennenuudelleenlataamista CITROËN-verkostolla tai valtuutetulla korjaamolla.Siellä varmistetaan, että akun sisäisetkomponentit eivät ole vahingoittuneet ja että akkukotelo ei ole haljennut, jottamyrkyllistä ja syövyttävää happoa ei pääse vuotamaan. Älä käännä napaisuutta päinvastaiseksi ja käytä ainoastaan 12 V:n laturia. Älä irrota kaapelikenkiä moottorin käydessä.
Kytke akku lataukseen vasta, kunmolemmat kaapelikengät on irrotettu.
Pese kädet toimenpiteen päätteeksi.







Ennen irrottamista

Ennen kuin irrotat akun, on odotettava kaksiminuuttia virran katkaisun jälkeen.
Sulje ikkunat ja ovet ennen akun irrottamista.


Takaisin kiinnityksen jälkeen

Kun kytket sytytysvirran ensimmäisen kerran
akun napojen takaisin kiinnityksen jälkeen,
odota 1 minuutti ennen käynnistämistä. Auton elektroniset laitteet alustetaan tällöin. Jos tästä huolimatta ilmenee häiriöitä, ota
yhteys CITROËN-verkostoon tai valtuutettuun
kor
jaamoon.
Katso lisätietoja kyseisen otsikon alta ja alusta
itse uudelleen (mallin mukaan):


- kauko-ohjain

- sähköinen aurinkoverho (tai -verhot)- ...

213Käytännön tietoja

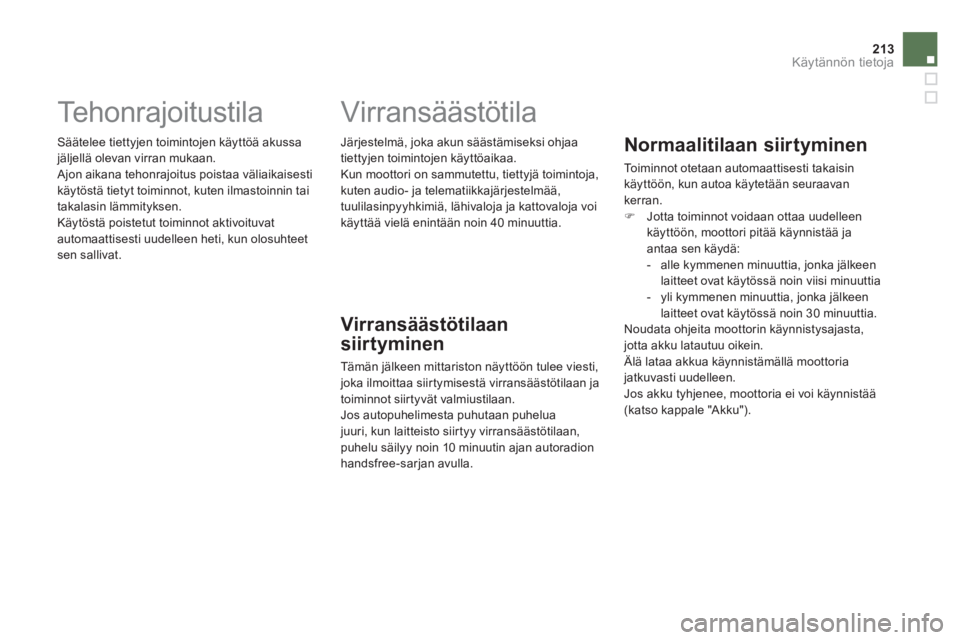

Te h o n r a j o i t u s t i l a
Säätelee tiettyjen toimintojen käyttöä akussa jäljellä olevan virran mukaan.
Ajon aikana tehonrajoitus poistaa väliaikaisesti
käytöstä tietyt toiminnot, kuten ilmastoinnin tai
takalasin lämmityksen.
Käytöstä poistetut toiminnot aktivoituvat
automaattisesti uudelleen heti, kun olosuhteet sen sallivat.
Järjestelmä, joka akun säästämiseksi ohjaa
tiett
yjen toimintojen käyttöaikaa.
Kun moottori on sammutettu, tiettyjä toimintoja,kuten audio- ja telematiikkajärjestelmää,
tuulilasinpyyhkimiä, lähivaloja ja kattovaloja voi käyttää vielä enintään noin 40 minuuttia.







Virransäästötila
Virransäästötilaan
siirt
yminen
Tämän jälkeen mittariston näyttöön tulee viesti,joka ilmoittaa siirtymisestä virransäästötilaan ja
toiminnot siirtyvät valmiustilaan. Jos autopuhelimesta puhutaan puhelua
juuri, kun laitteisto siirtyy virransäästötilaan,puhelu säilyy noin 10 minuutin ajan autoradion handsfree-sarjan avulla.

Normaalitilaan siirtyminen

Toiminnot otetaan automaattisesti takaisin
käyttöön, kun autoa käytetään seuraavan
kerran.) Jotta toiminnot voidaan ottaa uudelleen
käyttöön, moottori pitää käynnistää ja
antaa sen käydä:
- alle kymmenen minuuttia, jonka jälkeen laitteet ovat käytössä noin viisi minuuttia
- yli kymmenen minuuttia, jonka jälkeen
laitteet ovat käytössä noin 30 minuuttia.

Noudata ohjeita moottorin käynnistysajasta, jotta akku latautuu oikein.
Älä lataa akkua käynnistämällä moottoriajatkuvasti uudelleen.
Jos akku tyhjenee, moottoria ei voi käynnistää (katso kappale "Akku").

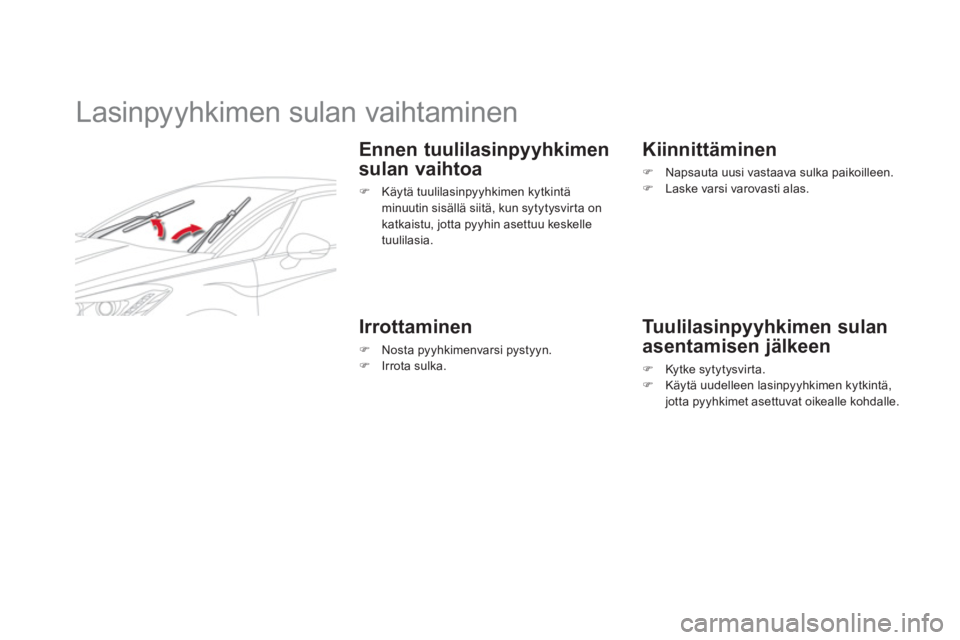

Lasinpyyhkimen sulan vaihtaminen


Ennen tuulilasinpyyhkimen
sulan vaihtoa
) Käytä tuulilasinpyyhkimen kytkintä
minuutin sisällä siitä, kun sytytysvirta on katkaistu, jotta pyyhin asettuu keskelle
tuulilasia.

Irrottaminen
)
Nosta pyyhkimenvarsi pystyyn.)
Irrota sulka.

Kiinnittäminen
)Napsauta uusi vastaava sulka paikoilleen. )Laske varsi varovasti alas.


Tuulilasinpyyhkimen sulan
asentamisen jälkeen
)Kytke sytytysvirta.)Käytä uudelleen lasinpyyhkimen kytkintä, jotta pyyhkimet asettuvat oikealle kohdalle.
