191Käytännön tietoja

Patruunan ottaminen esille
)Siirrä musta letku syrjään.)Irrota valkoisen letkun taivutettu kanta. )Pidä kompressoria pystysuorassa. )Kierrä patruuna auki alaosasta.



Varo nestevuotoja.
Täyttöpulloon on merkitty nesteenviimeinen käyttöpäivämäärä.
Nestepatruuna on tarkoitettu kerralla
käytettäväksi. Sitä ei saa säilyttää avattuna, kor vaa käytetty patruuna uudella. Älä heitä patruunaa pois käytön jälkeen, vaan vie se CITROËN-verkostolle tai muuhun hyväksyttyynkeräyspisteeseen.
Muista hankkia uusi patruuna CITROËN-verkostolta tai valtuutetusta korjaamosta.

Ilmanpaineen tarkastaminen /
tilapäinen täyttö
Kompressoria voi käyttää myös, ilman paikkauspatruunaa:
- renkaiden ilmanpaineen tarkastamista tainiiden tilapäistä täyttöä tai
- muiden varusteiden täyttämistä varten (ilmapallot, polkupyörän renkaat jne).
)
Käännä valitsin Ailmantäyttöasentoon. )
Pyöritä musta letku Hkokonaanauki. )
Kiinnitä musta letku renkaan tai muun
varusteen venttiiliin.Ota tarvittaessa käyttöön jokin sarjan
mukana tulleista suukappaleista.

)
Kytke kompressorin sähkökosketin
ajoneuvon 12 V:n pistorasiaan.) Käynnistä auto ja jätä moottori käyntiin.)Säädä ilmanpainetta kompressorin avulla (täytä kääntämälllä kytkin Basentoon "I",tyhjennä kääntämällä kytkin Basentoon "O"ja painamalla painiketta C ) auton tai muun
varusteen ilmanpainetarran mukaisesti.
) Irrota kompressori ja aseta se säilytyspaikkaansa.

Pyörän vaihtaminen Viallisen pyörän kor vaaminen varapyörällä auton mukana toimitettujen työkalujen avulla *
.
Ty
ökalut on sijoitettu tavaratilan välipohjan alle.
Työkalujen sijainti

Työkalut *




Rengaspaineen valvontajärjestelmä
Varapyörässä ei ole anturia.Rikkoontunut rengas on korjattava CITROËN-verkoston huoltopisteessä taivaltuutetussa korjaamossa.
Oheiset työkalut on tarkoitettu ainoastaan autoasivarten ja saattavat vaihdella auton varustetasosta riippuen. Älä käytä niitä muihin tarkoituksiin. j
Auton mukana toimitettu tunkki on tarkoitettu
vain hätätilannekäyttöä var ten, se ei sovellu kausittaiseen pyörien vaihtoon. Kausittaistapyörän vaihtoa varten on suositeltavaa kääntyäasiantuntevan huollon/korjaamon puoleen. 1. Pyöräavain
koristekapselin ja pyörän kiinnitysruuvien
irrottamiseen. 2.Tunkki ja kampi
auton nostamiseen. Tunkki on tarkoitettuvain hätätilakäyttöön. 3.Pyöränpulttien nupien
avaustyökalu alumiinivanteiden pulttiennupien irrottamiseen. 4. Keskiösuojuksen
irrotustyökalu alumiinivanteiden
keskiösuojuksen irrottamiseen.
5. Hansikaslokerossa sijaitseva erikoisholkki
pyöräavaimen muuttamiseen erityisiin
lukkopultteihin sopivaksi.
6.Kiilat auton pyörien tukemiseksi. 7. Hinausrengas
Katso otsakkeesta "Auton hinaaminen".8.Avaimen jatko-osa vinssikaapelin mutterin kiertämiseen auki/kiinni. 9. Työkalu sähköisen seisontajarrunavaamiseksi hätätilanteessa
Katso otsakkeesta "Sähköinen seisontajarru" ja "Jarrutus hätätilanteessa". *

Kohdemaan mukaan .

Käytännön tietoja

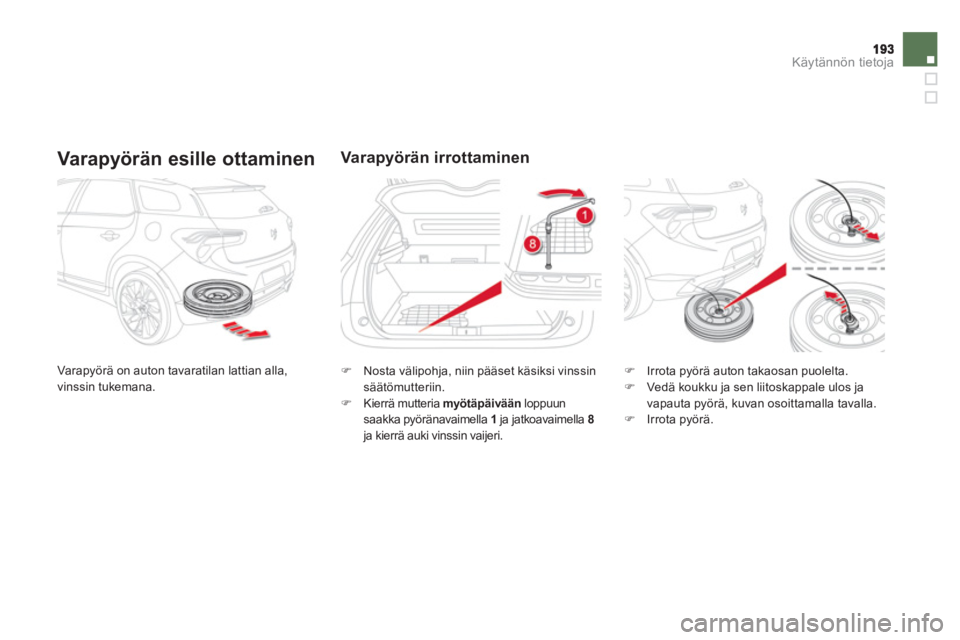

Varapyörän esille ottaminen

Varapyörä on auton tavaratilan lattian alla,
vinssin tukemana.
Varapyörän irrottaminen
) Nosta välipohja, niin pääset käsiksi vinssinsäätömutteriin. )
Kierrä mutteria myötäpäivään
loppuunsaakka pyöränavaimella 1 ja jatkoavaimella 8 ja kierrä auki vinssin vaijeri.
)
Irrota pyörä auton takaosan puolelta. )
Vedä koukku ja sen liitoskappale ulos ja
vapauta pyörä, kuvan osoittamalla tavalla. ) Irrota pyörä.

Varapyörän paikoilleenlaitto
)Aseta koukku ja sen liitoskappale
varapyörään kuvan esittämällä tavalla. ) Asenna varapyörä auton alle kiertämällävinssin säätömutteria vastapäivään
pyöränavaimella 1 ja jatkoavaimella 8 .
)Kiristä mahdollisimman tiukkaan ja tarkista,että pyörä asettuu vaakasuoraan alustalle.

195
Käytännön tietoja

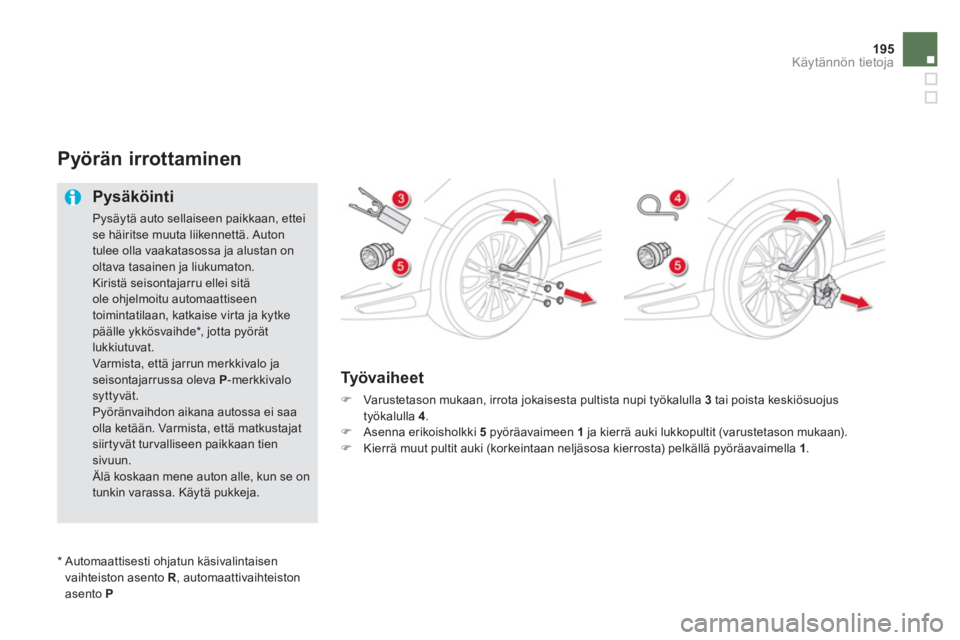

Pyörän irrottaminen

Pysäköinti

Pysäytä auto sellaiseen paikkaan, etteise häiritse muuta liikennettä. Autontulee olla vaakatasossa ja alustan onoltava tasainen ja liukumaton.
Kiristä seisontajarru ellei sitäole ohjelmoitu automaattiseentoimintatilaan, katkaise virta ja kytke päälle ykkösvaihde *
, jotta pyörät lukkiutuvat.
Varmista, että jarrun merkkivalo ja seisontajarrussa oleva P-merkkivalosyttyvät.
Pyöränvaihdon aikana autossa ei saa olla ketään. Varmista, että matkustajat
siirtyvät tur valliseen paikkaan tiensivuun. Älä koskaan mene auton alle, kun se ontunkin varassa. Käytä pukkeja.


Työvaiheet
)
Varustetason mukaan, irrota jokaisesta pultista nupi työkalulla 3tai poista keskiösuojus
työkalulla 4.)
Asenna erikoisholkki 5
pyöräavaimeen 1 ja kierrä auki lukkopultit (varustetason mukaan). )
Kierrä muut pultit auki (korkeintaan neljäsosa kierrosta) pelkällä pyöräavaimella 1 .

*
Automaattisesti oh
jatun käsivalintaisen
vaihteiston asento R, automaattivaihteiston asento P

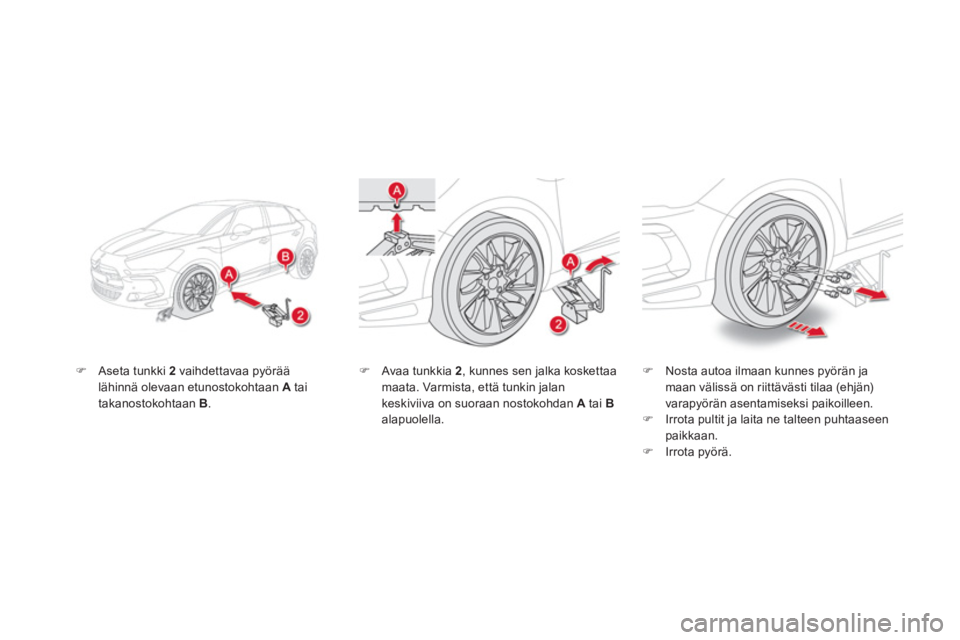

)Aseta tunkki 2 vaihdettavaa pyöräälähinnä olevaan etunostokohtaan A
tai
takanostokohtaan B
.
)Nosta autoa ilmaan kunnes pyörän ja maan välissä on riittävästi tilaa (ehjän)varapyörän asentamiseksi paikoilleen.)Irrota pultit ja laita ne talteen puhtaaseen paikkaan.)Irrota pyörä.


)
Avaa tunkkia 2, kunnes sen jalka koskettaa
maata. Varmista, että tunkin jalan keskiviiva on suoraan nostokohdan A
tai B
alapuolella.

197
Käytännön tietoja

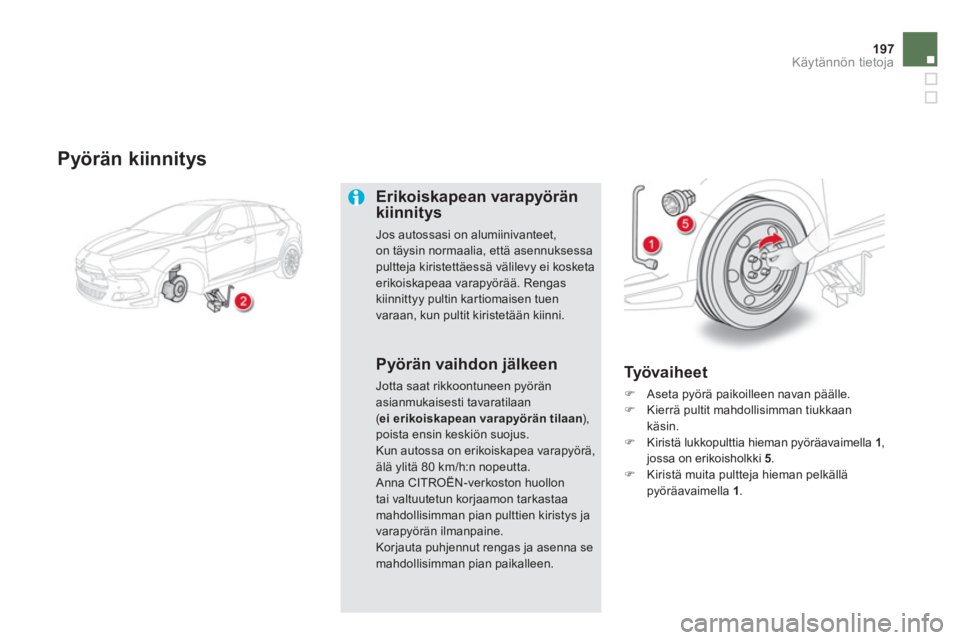

Pyörän kiinnitys
Erikoiskapean varapyöränkiinnitys
Jos autossasi on alumiinivanteet,on täysin normaalia, että asennuksessapultteja kiristettäessä välilevy ei kosketaerikoiskapeaa varapyörää. Rengaskiinnittyy pultin kartiomaisen tuen varaan, kun pultit kiristetään kiinni.
Pyörän vaihdon jälkeen
Jotta saat rikkoontuneen pyörän asianmukaisesti tavaratilaan( ei erikoiskapean varapyörän tilaan), poista ensin keskiön suojus. Kun autossa on erikoiskapea varapyörä, älä ylitä 80 km/h:n nopeutta.
Anna CITROËN-verkoston huollon tai valtuutetun korjaamon tarkastaamahdollisimman pian pulttien kiristys javarapyörän ilmanpaine.
Korjauta puhjennut rengas ja asenna semahdollisimman pian paikalleen.


Työvaiheet
)
Aseta pyörä paikoilleen navan päälle. )
Kierrä pultit mahdollisimman tiukkaan
käsin. ) Kiristä lukkopulttia hieman pyöräavaimella 1 , jossa on erikoisholkki 5.)
Kiristä muita pultteja hieman pelkälläpyöräavaimella 1
.

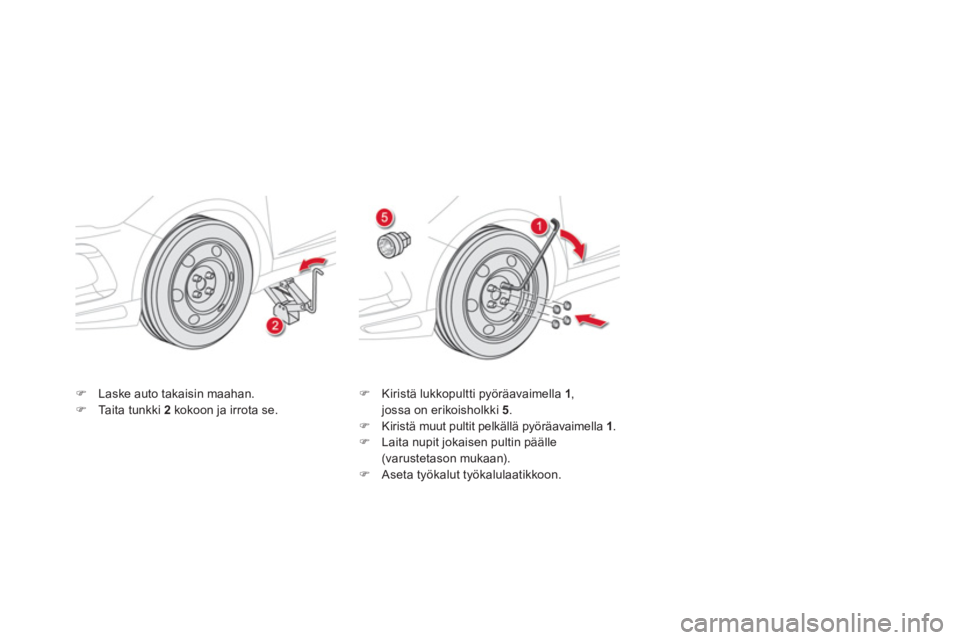

)Laske auto takaisin maahan.)Ta ita tunkki 2 kokoon ja irrota se.) Kiristä lukkopultti pyöräavaimella 1,jossa on erikoisholkki 5.)
Kiristä muut pultit pelkällä pyöräavaimella 1.)
Laita nupit jokaisen pultin päälle(varustetason mukaan). )
Aseta työkalut työkalulaatikkoon.
