2013 CITROEN DS5 Omistajan Käsikirjat (in Finnish)

Tu r v a l l i s u u s

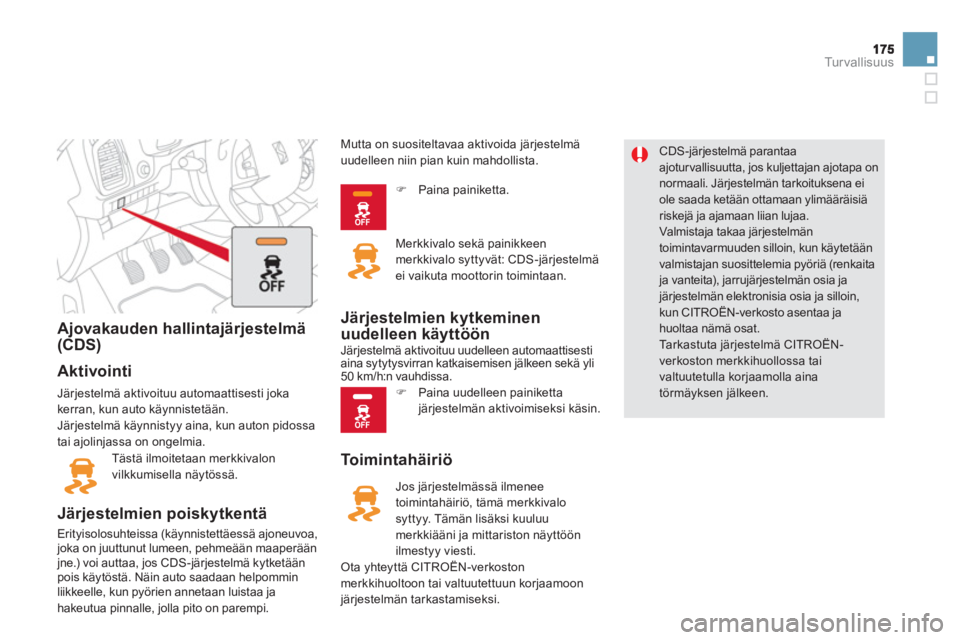

Ajovakauden hallintajärjestelmä(CDS)
Aktivointi
Järjestelmä aktivoituu automaattisesti joka kerran, kun auto käynnistetään.
Järjestelmä käynnistyy aina, kun auton pidossa
tai a
jolinjassa on ongelmia.
T
ästä ilmoitetaan merkkivalon
vilkkumisella näytössä.
Järjestelmien poiskytkentä
Erityisolosuhteissa (käynnistettäessä ajoneuvoa, joka on juuttunut lumeen, pehmeään maaperäänjne.) voi auttaa, jos CDS-järjestelmä kytketään pois käytöstä. Näin auto saadaan helpommin
liikkeelle, kun pyörien annetaan luistaa jahakeutua pinnalle, jolla pito on parempi.
CDS-järjestelmä parantaa
ajoturvallisuutta, jos kuljettajan ajotapa on normaali. Järjestelmän tarkoituksena eiole saada ketään ottamaan ylimääräisiäriskejä ja ajamaan liian lujaa.
Valmist aja takaa järjestelmän toimintavarmuuden silloin, kun käytetäänvalmistajan suosittelemia pyöriä (renkaitaja vanteita), jarrujärjestelmän osia ja järjestelmän elektronisia osia ja silloin,kun CITROËN-verkosto asentaa ja huoltaa nämä osat.
Ta r k a s t u t a järjestelmä CITROËN-verkoston merkkihuollossa tai valtuutetulla korjaamolla ainatörmäyksen jälkeen.

To i m i n t a häiriö


Jos järjestelmässä ilmenee
toimintahäiriö, tämä merkkivalosyttyy. Tämän lisäksi kuuluu
merkkiääni ja mittariston näyttöön
ilmestyy viesti.
Ota yhteyttä CITROËN-verkoston
merkkihuoltoon tai valtuutettuun korjaamoonjärjestelmän tarkastamiseksi.
Järjestelmien kytkeminen uudelleen käyttöön Järjestelmä aktivoituu uudelleen automaattisestiaina sytytysvirran katkaisemisen jälkeen sekä yli50 km/h:n vauhdissa.
)
Paina painiketta.
Merkkivalo sek
ä painikkeen
merkkivalo syttyvät: CDS-järjestelmä ei vaikuta moottorin toimintaan.
) Paina uudelleen painikettajärjestelmän aktivoimiseksi käsin. Mutta on suositeltavaa aktivoida
järjestelmä
uudelleen niin pian kuin mahdollista.

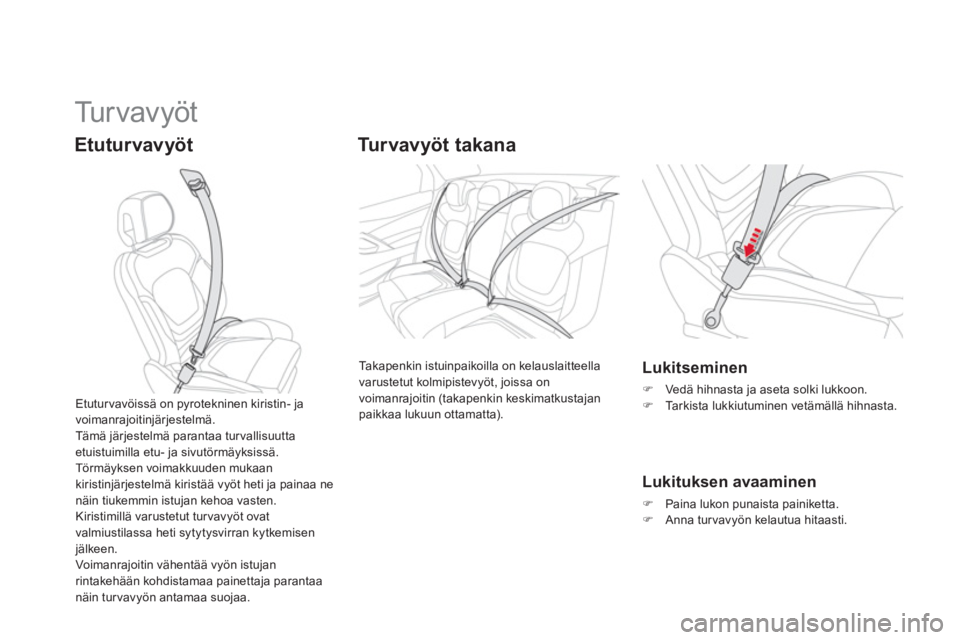

Tu r v a v y ö t
Etuturvavyöt




Tu r v a vyöt takana

Ta k apenkin istuinpaikoilla on kelauslaitteella
varustetut kolmipistevyöt, joissa on
voimanrajoitin (takapenkin keskimatkustajan
paikkaa lukuun ottamatta).
Lukitseminen
)Vedä hihnasta ja aseta solki lukkoon.)Tarkista lukkiutuminen vetämällä hihnasta.



Lukituksen avaaminen
)Paina lukon punaista painiketta. )Anna turvavyön kelautua hitaasti. Etutur vav
öissä on pyrotekninen kiristin- ja
voimanrajoitinjärjestelmä.
Tämä järjestelmä parantaa turvallisuutta etuistuimilla etu- ja sivutörmäyksissä. Törmäyksen voimakkuuden mukaan
kiristinjärjestelmä kiristää vyöt heti ja painaa ne näin tiukemmin istujan kehoa vasten.
Kiristimillä varustetut turvavyöt ovat
valmiustilassa heti sytytysvirran kytkemisenjälkeen.
Voimanrajoitin vähentää vyön istujan rintakehään kohdistamaa painettaja parantaa näin tur vavyön antamaa suojaa.

177Tu r v a l l i s u u s

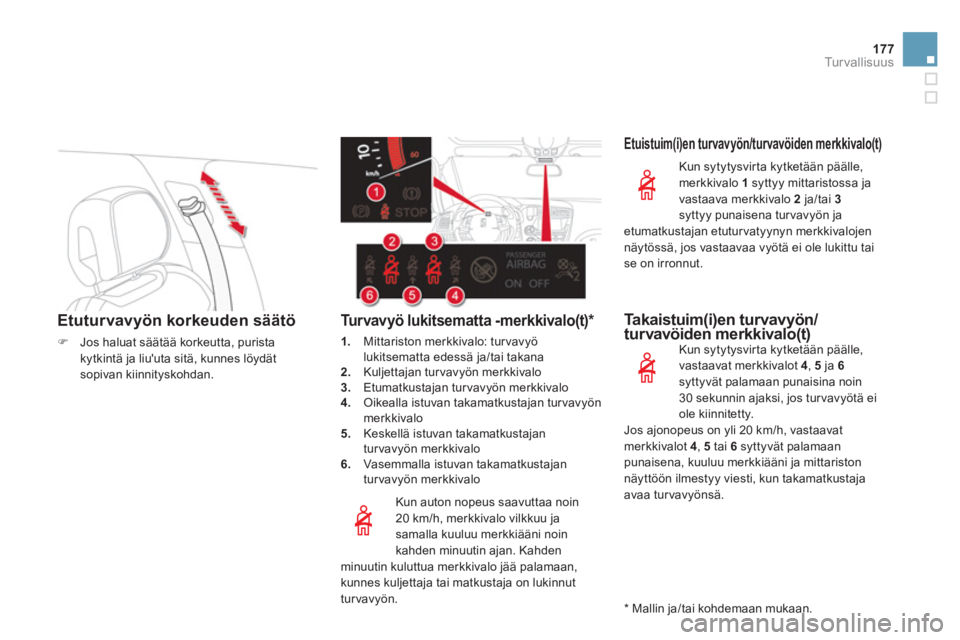

Etuturvavyön korkeuden säätö
)Jos haluat säätää korkeutta, purista
kytkintä ja liu'uta sitä, kunnes löydätsopivan kiinnityskohdan.

Kun auton nopeus saavuttaa noin
20 km/h, merkkivalo vilkkuu
ja samalla kuuluu merkkiääni noinkahden minuutin ajan. Kahden
minuutin kuluttua merkkivalo jää palamaan,kunnes kuljettaja tai matkustaja on lukinnut
turvav
yön.
Tu r v a vyö lukitsematta -merkkivalo(t) *
1.Mittariston merkkivalo: tur vavyö lukitsematta edessä ja/tai takana
2. Kuljettajan turvavyön merkkivalo3.
Etumatkustajan turvavyön merkkivalo 4.
Oikealla istuvan takamatkustajan turvavyön
merkkivalo5. Keskellä istuvan takamatkustajan
turvavyön merkkivalo6. Vasemmalla istuvan takamatkustajan
turvavyön merkkivalo

Etuistuim(i)en turvavyön/turvavöiden merkkivalo(t)
Kun sytytysvirta kytketään päälle,merkkivalo 1
syttyy mittaristossa ja
vastaava merkkivalo 2
ja/tai 3syttyy punaisena tur vavyön ja etumatkustajan etuturvatyynyn merkkivalojen
näytössä, jos vastaavaa vyötä ei ole lukittu tai se on irronnut.


Takaistuim(i)en turvavyön/turvavöiden merkkivalo(t) () y() y
Kun sytytysvirta kytketään päälle,
vastaavat merkkivalot 4 , 5 ja 6syttyvät palamaan punaisina noin 30 sekunnin ajaksi, jos turvavyötä ei
ole kiinnitetty.
Jos a
jonopeus on yli 20 km/h, vastaavat
merkkivalot 4, 5tai 6
syttyvät palamaan
punaisena, kuuluu merkkiääni ja mittariston
näyttöön ilmestyy viesti, kun takamatkustaja
avaa tur vavyönsä.

*
Mallin
ja/tai kohdemaan mukaan.

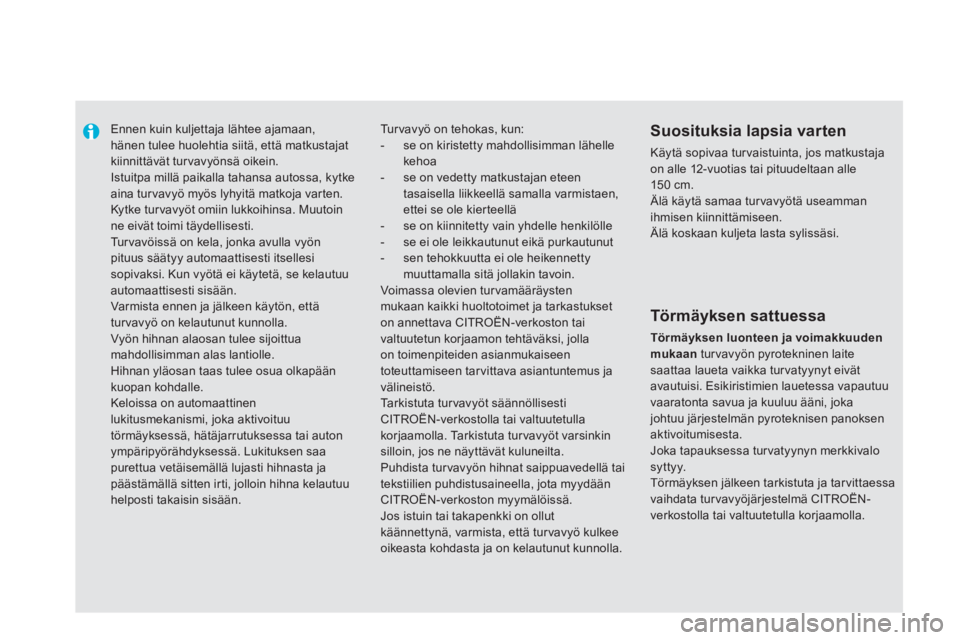

Ennen kuin kuljettaja lähtee ajamaan, hänen tulee huolehtia siitä, että matkustajatkiinnittävät tur vavyönsä oikein. Istuitpa millä paikalla tahansa autossa, kytkeaina turvavyö myös lyhyitä matkoja varten.
Kytke turvavyöt omiin lukkoihinsa. Muutoinne eivät toimi täydellisesti.
Tu r v a vöissä on kela, jonka avulla vyönpituus säätyy automaattisesti itsellesi sopivaksi. Kun vyötä ei käytetä, se kelautuu automaattisesti sisään. Varmista ennen ja jälkeen käytön, että turvavyö on kelautunut kunnolla.
Vyön hihnan alaosan tulee sijoittuamahdollisimman alas lantiolle.
Hihnan yläosan taas tulee osua olkapään kuopan kohdalle.
Keloissa on automaattinenlukitusmekanismi, joka aktivoituu törmäyksessä, hätäjarrutuksessa tai autonympäripyörähdyksessä. Lukituksen saapurettua vetäisemällä lujasti hihnasta japäästämällä sitten ir ti, jolloin hihna kelautuu helposti takaisin sisään.
Suosituksia lapsia varten
Käytä sopivaa turvaistuinta, jos matkustaja
on alle 12-vuotias tai pituudeltaan alle15 0 cm.
Älä käytä samaa turvavyötä useamman ihmisen kiinnittämiseen.
Älä koskaan kuljeta lasta sylissäsi.

Tu r v a vyö on tehokas, kun:


- se on kiristetty mahdollisimman lähellekehoa

- se on vedetty matkustajan eteen tasaisella liikkeellä samalla varmistaen, ettei se ole kierteellä

- se on kiinnitetty vain yhdelle henkilölle

- se ei ole leikkautunut eikä purkautunut

- sen tehokkuutta ei ole heikennetty muuttamalla sitä jollakin tavoin. Voimassa olevien turvamääräysten mukaan kaikki huoltotoimet ja tarkastukset on annettava CITROËN-verkoston tai valtuutetun korjaamon tehtäväksi, jollaon toimenpiteiden asianmukaiseen toteuttamiseen tarvittava asiantuntemus ja välineistö.
Tarkistuta turvavyöt säännöllisestiCITROËN-verkostolla tai valtuutetullakorjaamolla. Tarkistuta turvavyöt varsinkin silloin, jos ne näyttävät kuluneilta. Puhdista turvavyön hihnat saippuavedellä taitekstiilien puhdistusaineella, jota myydäänCITROËN-verkoston myymälöissä.
Jos istuin tai takapenkki on ollutkäännettynä, varmista, että turvavyö kulkee
oikeasta kohdasta ja on kelautunut kunnolla.
Törmäyksen sattuessa
Törmäyksen luonteen ja voimakkuuden mukaanturvavyön pyrotekninen laitesaattaa laueta vaikka tur vatyynyt eivätavautuisi. Esikiristimien lauetessa vapautuu vaaratonta savua ja kuuluu ääni, joka johtuu järjestelmän pyroteknisen panoksen aktivoitumisesta.Joka tapauksessa turvatyynyn merkkivalo syttyy.Törmäyksen jälkeen tarkistuta ja tar vittaessavaihdata tur vavyöjärjestelmä CITROËN-verkostolla tai valtuutetulla korjaamolla.

179Tu r v a l l i s u u s
Tu r v a t y y n y t


Tur vatyynyt on suunniteltu matkustajien (paitsi
takapenkin keskimatkusta
jan) turvallisuuden
optimoimiseksi rajuissa törmäyksissä. Ne
täydentävät voimanrajoittimella varustettuja
turvavöitä (paitsi takapenkin keskimatkustajaa).
Törmäystilanteessa elektroniset törmäysanturit
havaitsevat ja analysoivat törmäyksenhavainnointialueille kohdistuneet etu- jasivutörmäykset:


- Tur vatyynyt täyttyvät hetkessä ja suojaavatsiten auton matkustajia (paitsi takapenkin
keskimatkustajaa) rajuissa törmäyksissä.
Välittömästi törmäyksen jälkeen turvatyynyt
tyhjentyvät nopeasti, jotta näkyvyys ei estyisi ja matkustajat pääsisivätpoistumaan autosta.

- Turvatyynyt eivät täyty lievemmissätörmäyksissä, takatörmäyksissä ja
tietynlaisissa ympäripyörähdyksissä, vaanpelkkä turvavyö riittää takaamaan parhaanmahdollisen suojan näissä tilanteissa.
Turvatyynyt eivät toimi, kun vir ta onkatkaistu.
Tämä varuste on törmäyskohtainen, se laukeaa vain kerran. Tur vatyyny ei laukea toisessa törmäyksessä(samassa onnettomuudessa taitoisessa onnettomuudessa).
Kun turvatyynyt laukeavat, niistä purkautuu hieman vaaratontasavua ja kuuluu ääni, joka johtuu järjestelmän pyroteknisen panoksen aktivoitumisesta.Savu ei ole haitallista, mutta voi aiheuttaa ärsytysoireita herkille ihmisille.
Pamahdus voi aiheuttaa kuulonhetkellisen heikentymisen.
Törmäyksen tunnistusalueet
A.
EtutörmäysalueB.
Sivutörmäysalue
Etuturvatyynyt


Tu r v a tyynyjen aktivointi

Mikäli etumatkustajan turvatyynyn toimintaa ei ole estetty, tur vatyynyt laukeavat samanaikaisesti
voimakkaassa etutörmäyksessä, joka kohdistuukokonaan tai osittain etutörmäysalueelle Avaakatasossa olevan auton pitkittäisakselin suuntaisesti edestä taaksepäin.
Etuturvatyyny aukeaa etumatkustajan päänsekä rintakehän alueen ja kojelaudan väliin,
kuljettajan puolella pään sekä rintakehän
alueen
ja ohjauspyörän väliin ja vaimentaa
kehon iskeytymistä eteenpäin. J
ärjestelmä, joka suojelee voimakkaassaetutörmäyksessä kuljettajaa ja etumatkustajaasekä rajoittaa pään ja rintakehän
vammautumisen riskiä.
Kuljettajan turvatyyny sijaitsee ohjauspyöränkeskiössä ja etumatkustajan turvatyynykojelaudassa hansikaslokeron yläpuolella.

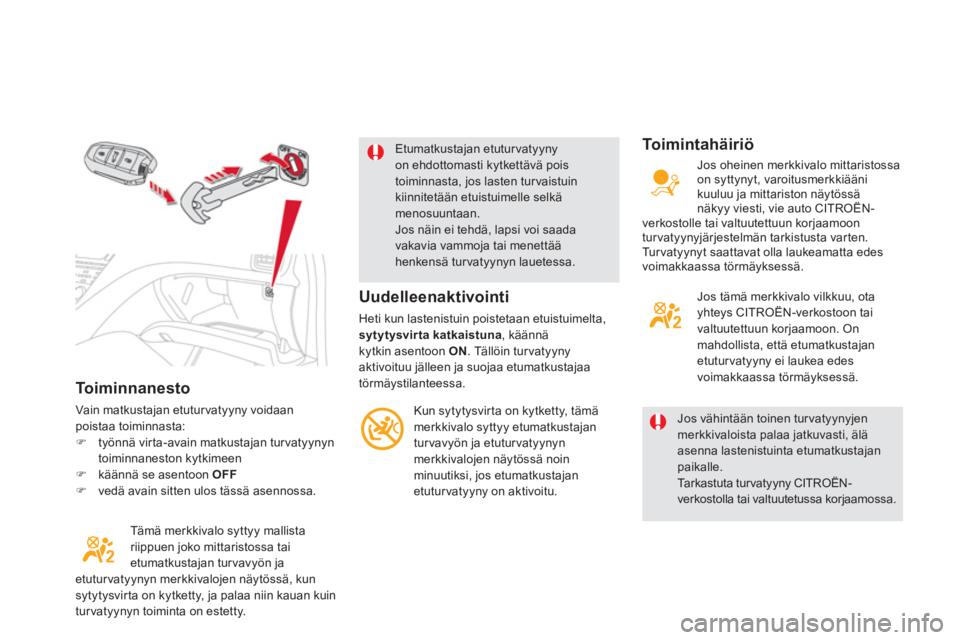

Toiminnanesto
Vain matkustajan etuturvatyyny voidaan poistaa toiminnasta: )työnnä virta-avain matkustajan turvatyynyn
toiminnaneston kytkimeen
)käännä se asentoon OFF)vedä avain sitten ulos tässä asennossa.
T
ämä merkkivalo syttyy mallistariippuen joko mittaristossa tai etumatkustajan turvavyön jaetuturvatyynyn merkkivalojen näytössä, kun
sytytysvir ta on kytketty, ja palaa niin kauan kuin
turvatyynyn toiminta on estetty.
Etumatkustajan etuturvatyyny on ehdottomasti kytkettävä poistoiminnasta, jos lasten turvaistuinkiinnitetään etuistuimelle selkämenosuuntaan.Jos näin ei tehdä, lapsi voi saada vakavia vammoja tai menettää henkensä turvatyynyn lauetessa.
Jos vähintään toinen tur vatyynyjen merkkivaloista palaa jatkuvasti, äläasenna lastenistuinta etumatkustajanpaikalle.
Tarkastuta turvatyyny CITROËN-verkostolla tai valtuutetussa korjaamossa.



Uudelleenaktivointi

Heti kun lastenistuin poistetaan etuistuimelta,sytytysvir ta katkaistuna , käännä kytkin asentoon ON
. Tällöin tur vatyynyaktivoituu jälleen ja suojaa etumatkustajaa
törmäystilanteessa.
Kun sytytysvir ta on kytketty, tämämerkkivalo syttyy etumatkustajan
turvavyön ja etuturvatyynyn merkkivalojen näytössä noin minuutiksi, jos etumatkustajan etuturvatyyny on aktivoitu.

To i m i n t a häiriö
Jos oheinen merkkivalo mittaristossa
on syttynyt, varoitusmerkkiääni kuuluu ja mittariston näytössä
näkyy viesti, vie auto CITROËN-
verkostolle tai valtuutettuun korjaamoon
turvatyynyjärjestelmän tarkistusta varten.
Tu r v a tyynyt saattavat olla laukeamatta edes
voimakkaassa törmäyksessä.

Jos tämä merkkivalo vilkkuu, otayhteys CITROËN-verkostoon tai
valtuutettuun korjaamoon. On
mahdollista, että etumatkustajanetuturvatyyny ei laukea edes
voimakkaassa törmäyksessä.

181Tu r v a l l i s u u s

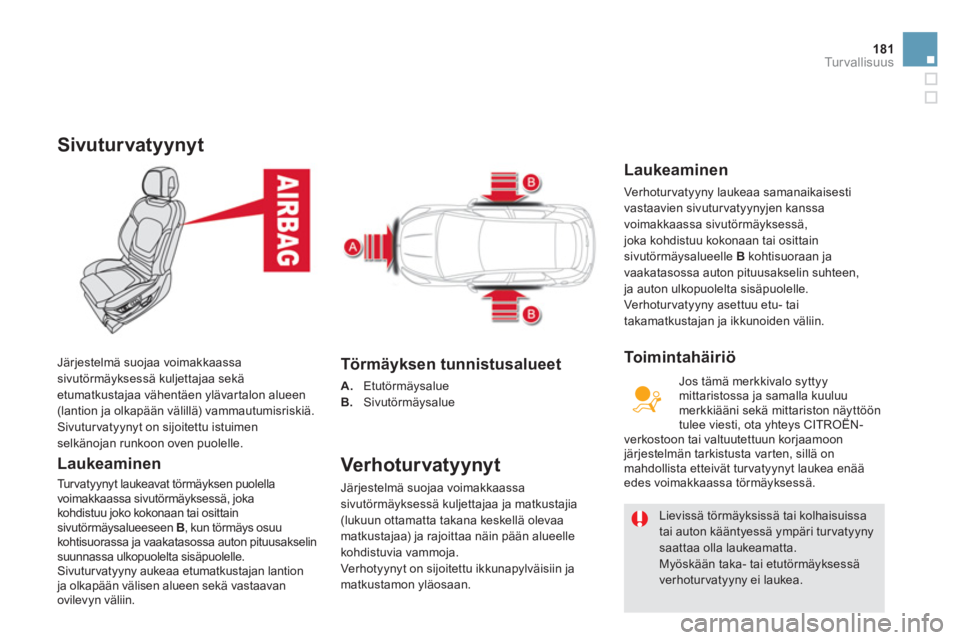

Sivuturvatyynyt

Laukeaminen
Tu r v a tyynyt laukeavat törmäyksen puolella
voimakkaassa sivutörmäyksessä, joka
kohdistuu joko kokonaan tai osittain sivutörmäysalueeseen B
, kun törmäys osuu
kohtisuorassa ja vaakatasossa auton pituusakselin suunnassa ulkopuolelta sisäpuolelle.
Sivuturvatyyny aukeaa etumatkustajan lantionja olkapään välisen alueen sekä vastaavan
ovilevyn väliin.
Järjestelmä suojaa voimakkaassa sivutörmäyksessä kuljettajaa sekä etumatkustajaa vähentäen ylävartalon alueen (lantion ja olkapään välillä) vammautumisriskiä.
Sivuturvatyynyt on sijoitettu istuimen
selkänojan runkoon oven puolelle.
Törmäyksen tunnistusalueet
A.
Etutörmäysalue
B. Sivutörmäysalue


Verhoturvatyynyt
Järjestelmä suojaa voimakkaassa
sivutörmäyksessä kuljettajaa ja matkustajia(lukuun ottamatta takana keskellä olevaa
matkustajaa) ja rajoittaa näin pään alueellekohdistuvia vammoja.Verhotyynyt on sijoitettu ikkunapylväisiin ja
matkustamon yläosaan.
Lievissä törmäyksissä tai kolhaisuissatai auton kääntyessä ympäri turvatyyny
saattaa olla laukeamatta.
Myöskään taka- tai etutörmäyksessäverhoturvatyyny ei laukea.



Laukeaminen

Ver hotur vatyyny laukeaa samanaikaisesti
vastaavien sivuturvatyynyjen kanssa
voimakkaassa sivutörmäyksessä,joka kohdistuu kokonaan tai osittain sivutörmäysalueelle B kohtisuoraan ja
vaakatasossa auton pituusakselin suhteen,ja auton ulkopuolelta sisäpuolelle.
Verhoturvatyyny asettuu etu- tai
takamatkusta
jan ja ikkunoiden väliin.
Jos t
ämä merkkivalo syttyy mittaristossa ja samalla kuuluumerkkiääni sekä mittariston näyttöön
tulee viesti, ota yhteys CITROËN-
verkostoon tai valtuutettuun korjaamoonjärjestelmän tarkistusta varten, sillä on
mahdollista etteivät tur vatyynyt laukea enääedes voimakkaassa törmäyksessä.
Toimintahäiriö

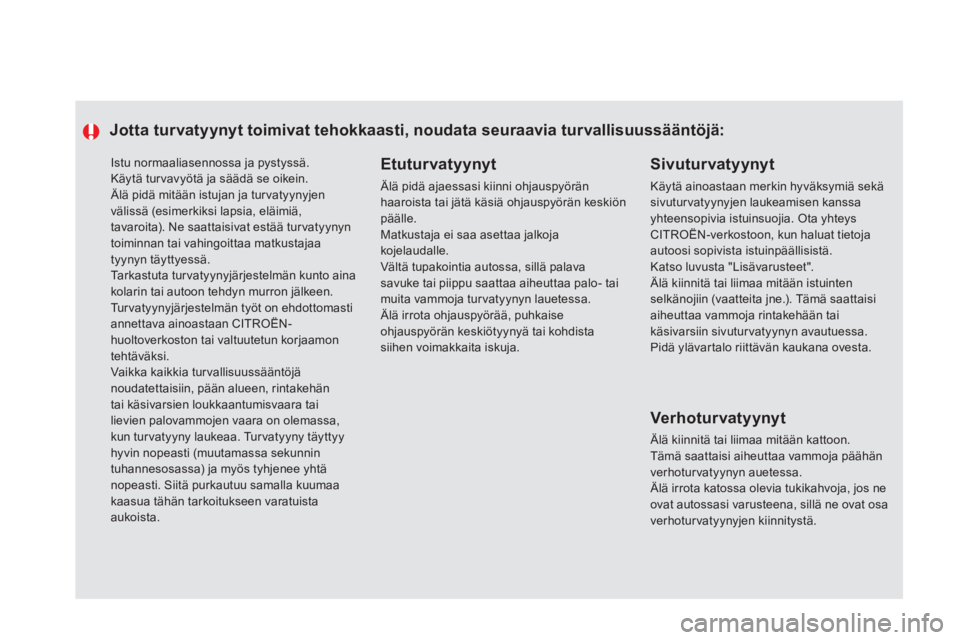

Istu normaaliasennossa ja pystyssä.
Käytä turvavyötä ja säädä se oikein. Älä pidä mitään istujan ja tur vatyynyjen välissä (esimerkiksi lapsia, eläimiä,
tavaroita). Ne saattaisivat estää tur vatyynyn toiminnan tai vahingoittaa matkustajaatyynyn täyttyessä.
Tarkastuta turvatyynyjärjestelmän kunto ainakolarin tai autoon tehdyn murron jälkeen.
Tu r v a tyynyjärjestelmän työt on ehdottomasti annettava ainoastaan CITROËN-huoltoverkoston tai valtuutetun korjaamontehtäväksi. Vaikka kaikkia tur vallisuussääntöjä noudatettaisiin, pään alueen, rintakehän tai käsivarsien loukkaantumisvaara tai lievien palovammojen vaara on olemassa, kun turvatyyny laukeaa. Turvatyyny täyttyy hyvin nopeasti (muutamassa sekunnin tuhannesosassa) ja myös tyhjenee yhtänopeasti. Siitä purkautuu samalla kuumaa kaasua tähän tarkoitukseen varatuistaaukoista.
Sivuturvatyynyt
Käytä ainoastaan merkin hyväksymiä sekä sivuturvatyynyjen laukeamisen kanssayhteensopivia istuinsuojia. Ota yhteys CITROËN-verkostoon, kun haluat tietoja autoosi sopivista istuinpäällisistä. Katso luvusta "Lisävarusteet".
Älä kiinnitä tai liimaa mitään istuinten selkänojiin (vaatteita jne.). Tämä saattaisi aiheuttaa vammoja rintakehään tai käsivarsiin sivuturvatyynyn avautuessa.Pidä ylävartalo riittävän kaukana ovesta.

Etuturvatyynyt

Älä pidä ajaessasi kiinni ohjauspyörän haaroista tai jätä käsiä ohjauspyörän keskiön päälle. Matkustaja ei saa asettaa jalkoja kojelaudalle.
Vältä tupakointia autossa, sillä palavasavuke tai piippu saattaa aiheuttaa palo- tai muita vammoja tur vatyynyn lauetessa.
Älä irrota ohjauspyörää, puhkaise ohjauspyörän keskiötyynyä tai kohdistasiihen voimakkaita iskuja.

Jotta turvatyynyt toimivat tehokkaasti, noudata seuraavia turvallisuussääntöjä:


Verhoturvatyynyt
Älä kiinnitä tai liimaa mitään kattoon.Tämä saattaisi aiheuttaa vammoja päähänverhotur vatyynyn auetessa. Älä irrota katossa olevia tukikahvoja, jos neovat autossasi varusteena, sillä ne ovat osa verhotur vatyynyjen kiinnitystä.
