2013 CITROEN C4 AIRCROSS Instrukcja obsługi (in Polish)

215
8
Kontrole
Ręczna skrzynia biegów
Informacje na temat konser wacji
skrzyni biegów znajdują się w
książce gwarancyjnej.
Skrzynia biegów "CVT"
Informacje na temat konser wacji
skrzyni biegów "CVT" znajdują się w
książce gwarancyjnej.
Filtr cząstek stałych (Diesel)

Początek nasycenia filtra cząstek stałychjest sygnalizowany zapaleniem się na chwilętej kontrolki i pojawieniem się komunikatu na
wyświetlaczu w zestawie wskaźnik

216
Kontrole

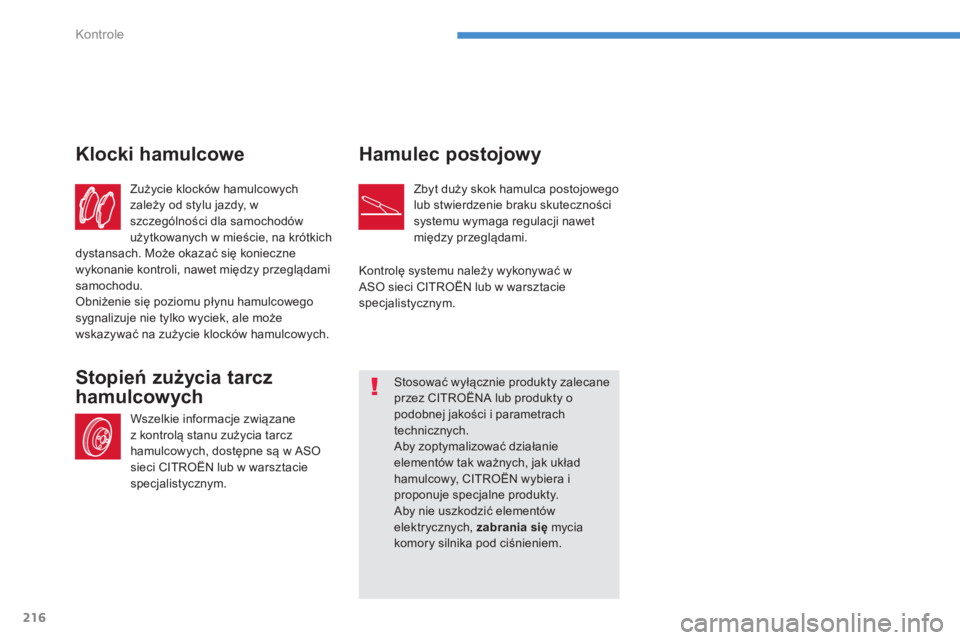

Zużycie klocków hamulcowychzależy od stylu jazdy, w
szczególności dla samochodów
użytkowanych w mieście, na krótkich
dystansach. Może okazać się konieczne
wykonanie kontroli, nawet między przeglądami samochodu.Obniżenie się poziomu płynu hamulcowego sygnalizuje nie tylko wyciek, ale może
wskazywać na zużycie klocków hamulcowych.
Klocki hamulcowe

Wszelkie informacje związane z kontrolą stanu zużycia tarcz
hamulcowych, dostępne są w ASO sieci CITRO

9
217
Dane techniczne
SILNIKI BENZYNOWE1,6 L 1152,0 L 150
Typy warianty wersje: BU...
NKZ7
NKZ7 /S
NKZ0
NKZ0/S
AFYRAFZ7AFYVAFZMAFYTAFZHAFYWAFZP
Tryb napędu2WD2WD4WD2WD4WD

Pojemność (cm3 ) 1 590

1 998
Średnica x skok (mm) 75 x 90 86 x 86

Moc maks
ymalna: norma CEE (kW) 86113

Przy prędkości obrotowej
(obr/min)

6 000
6 000
Maks. moment obr.: norma
CEE (Nm) 154
199

Prz
y prędkości obrotowej (obr/min)

4 000

4 200

PaliwoBezołowiowa

Bezołowiowa

Katalizator Tak
Tak
SKRZYNIE BIEGÓ
W Ręczna 5 bieg

218
Dane techniczne

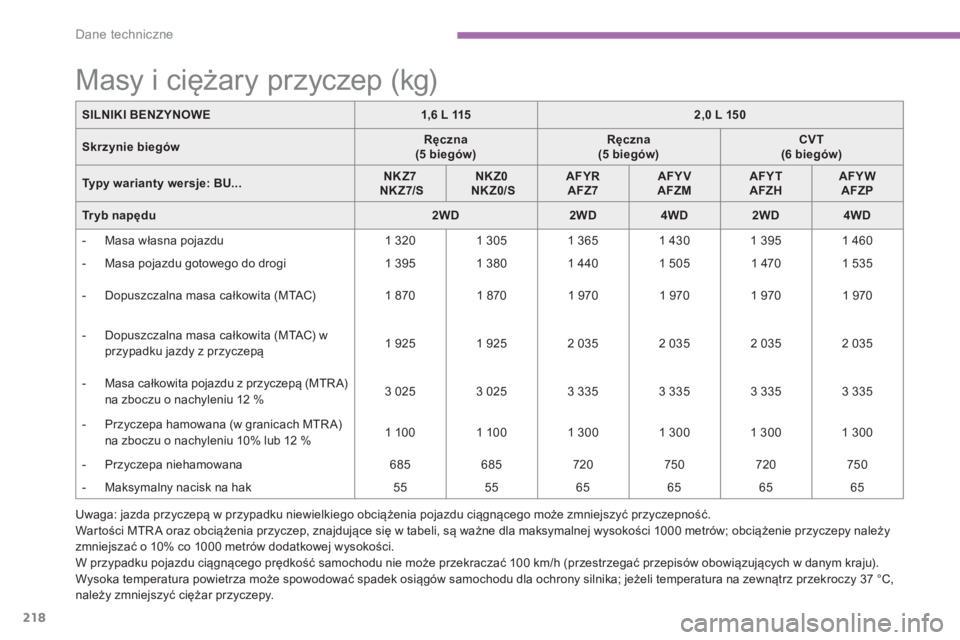

Uwaga: jazda przyczepą w przypadku niewielkiego obciążenia pojazdu ciągnącego może zmniejszyć przyczepność.
War tości MTRA oraz obciążenia przyczep, znajdujące się w tabeli, są ważne dla maksymalnej wysokości 1000 metrów; obciążenie przyczepy należy
zmniejszać o 10% co 1000 metrów dodatkowej wysokości.
W przypadku pojazdu ciągnącego prędkość samochodu nie może przekraczać 100 km/h (przestrzegać przepisów obowiązujących w danym kraju).
Wysoka temperatura powietrza może spowodować spadek osiągów samochodu dla ochrony silnika; jeżeli temperatura na zewnątrz przekroczy 37

9
219
Dane techniczne

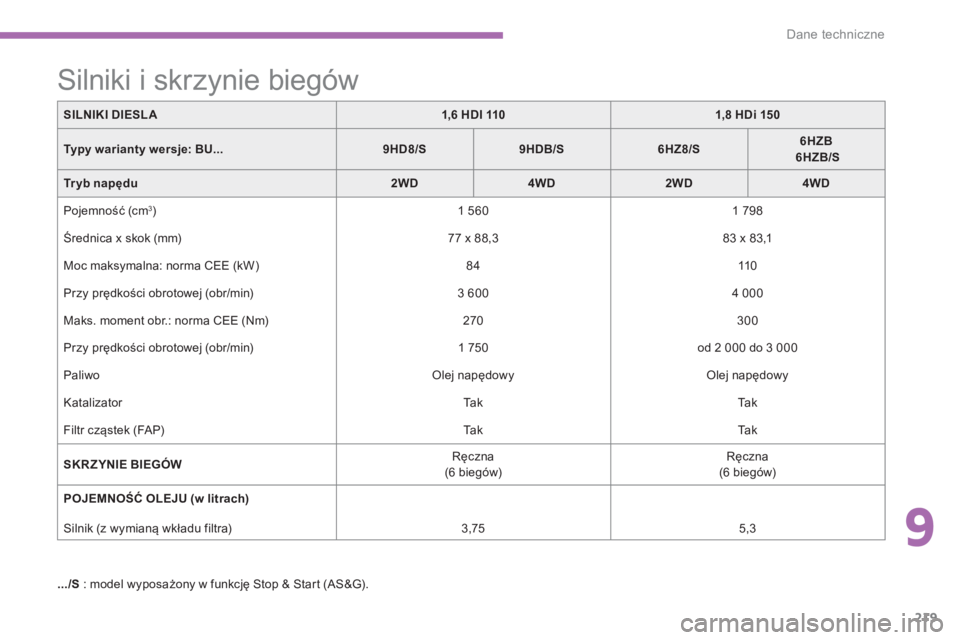

SILNIKI DIESLA1,6 HDI 1101,8 HDi 150
Typy warianty wersje: BU... 9HD8/S9HDB/S6HZ8/S6HZB6HZB/S
Tryb napędu2WD4WD2WD4WD

Pojemność (cm3 )

1 560
1 798
Średnica x skok
(mm)
77 x 88,3
83 x 83,1
Moc maks
ymalna: norma CEE (kW) 84 110

Przy prędkości obrotowej (obr/min)3 600

4 000

Maks. moment obr.: norma
CEE (Nm)
270 300
Prz
y prędkości obrotowej (obr/min)1 750od 2 000 do 3 000

P
aliwoOlej napędowy

Olej napędowy

K
atalizator
Tak Tak
Filtr cząstek
(FA P)

Tak Tak
SKRZYNIE BIEGÓ
WRęczna(6 biegów) Ręczna (6 bieg

220
Dane techniczne

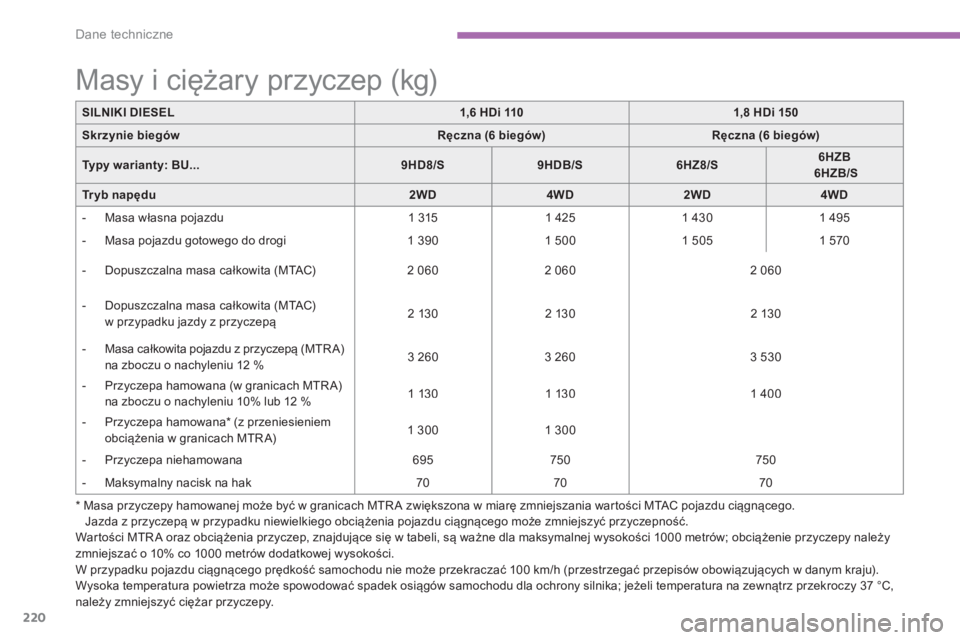

War tości MTRA oraz obciążenia przyczep, znajdujące się w tabeli, są ważne dla maksymalnej wysokości 1000 metr

9
221
Dane techniczne

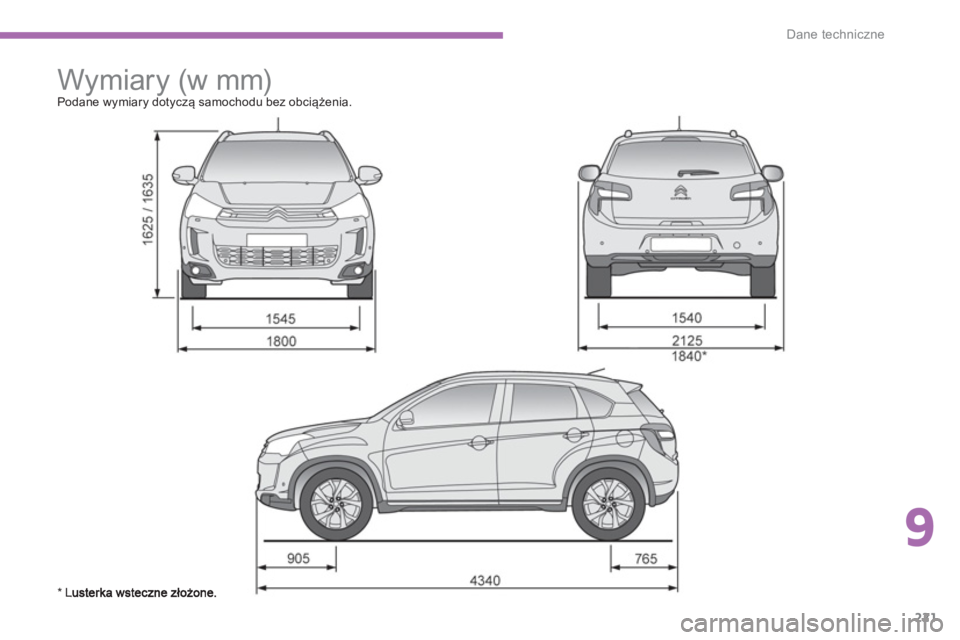

Wymiary (w mm)
Podane wymiary dotyczą samochodu bez obciążenia.
* L

222
Dane techniczne




















Elementy identyfikacyjne W samochodzie znajdują się różne widoczne oznaczenia, służące do identyfikacji i odszukania samochodu.
A.Tabliczka znamionowa.Jest przymocowana na nity do środkowego
słupka po prawej stronie. Widnieją na niej następujące informacje.
- nazwa konstruktora,
- numer świadectwa homologacji typupojazdu,
- numer identyfikacyjny pojazdu (V.I.N.),
- dopuszczalna masa całkowita pojazdu,
- dopuszczalna masa całkowita zespołu pojazd
