2013 CITROEN C4 AIRCROSS Instrukcja obsługi (in Polish)

183
7
Informacje praktyczne
Popchnąć kierunkowskaz do tyłu, aby go wyczepić. )Odłączyć złącze kierunkowskazu.
)Wymienić kierunkowskaz.
Przy montażu postępować w odwrotnej kolejności.
Zamienne żarówki dostępne są w ASO SIECI CITROËN lub w warsztacie specjalistycznym.

Wymiana kierunkowskazów bocznych
Punktowe oświetlenie zewnętrznych lusterek wstecznych

Wymianę diod elektroluminescencyjnych należy wykonać w ASO sieci CITROËN lub w warsztacie specjalistycznym.

184
Informacje praktyczne
1.Trzecie światło stop (diody).2.Oświetlenie tablicy rejestracyjnej(W5W-5W).3.Światło przeciwmgielne (W21W-21W).4.Światło cofania (W16W-16W)
. 5.Kierunkowskazy (W Y21W-21W).6.Światła pozycyjne / stop (W21-5W).
Światła tylne
Żar

185
7
Informacje praktyczne
Wymiana żarówek oświetlenia tablicy rejestracyjnej (2)

)Popchnąć przezroczystą osłonę w lewo, a następnie w dół. )Przekręcić oprawę żarówki o ćwierć obrotu
w lewo, a następnie zdjąć. )Wyjąć i wymienić żarówkę.
Podczas montażu wykonać te operacje w
odwrotnej kolejności, a następnie nacisnąć przezroczystą osłonę, aby ją zatrzasnąć.
Trzecie światło stop (diody elektroluminescencyjne-LED) (1)
W celu wymiany diód skontaktować się z
ASO SIECI CITROËN lub z warsztatem
spec
jalistycznym.

186
Informacje praktyczne




















Wymiana bezpiecznika
Szczypce do wyjmowania bezpieczników
znajdują się w skrzynce bezpieczników w
komorze silnika.
Aby się do nich dostać, należy: )Otworzyć pokrywę silnika (patrz
"Sprawdzenia"),)Odpiąć i zdjąć pokrywę,)Wyjąć szczypce. )Dokładnie zamknąć pokrywę, aby zapewnić szczelność skrzynki
bezpiecznik

187
7
Informacje praktyczne

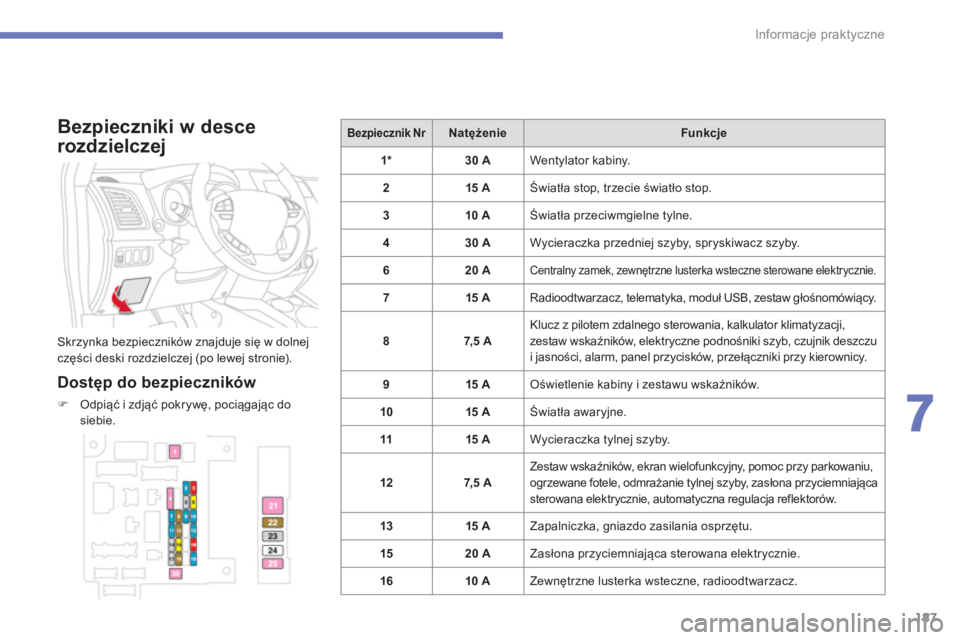

Bezpieczniki w desce
rozdzielczej

Skrzynka bezpieczników znajduje się w dolnej części deski rozdzielczej (po lewej stronie).


Dostęp do bezpiecznik

188
Informacje praktyczne
* Bezpieczniki maxi są dodatkowym zabezpieczeniem układów elektrycznych. Wymiana bezpieczników maxi musi być wykonywana w ASO SIECI CITROËN lub w warsztaciespecjalistycznym.

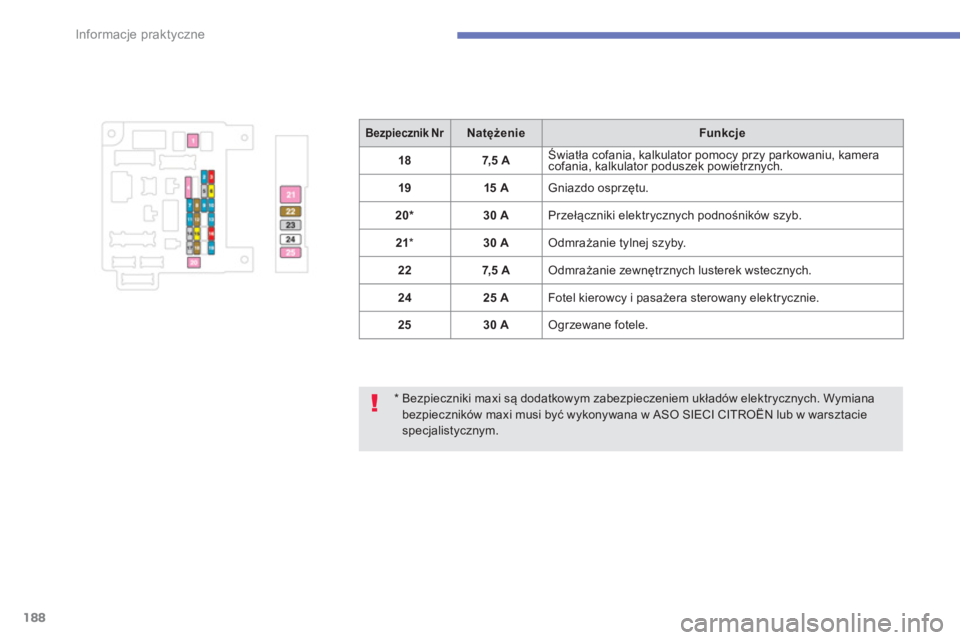

Bezpiecznik NrNatężenieFunkcje
187,5 A
Światła cofania, kalkulator pomocy przy parkowaniu, kamera cofania, kalkulator poduszek powietrznych. yy
1915 A Gniazdo osprzętu.
20*30 A
Przełączniki elektrycznych podnośników szyb.
21*30 A Odmrażanie tylnej szyby.
227,5 A Odmrażanie zewnętrznych lusterek wstecznych.
2
425 A
Fotel kierowcy i pasażera sterowany elektrycznie.
2
530 A Ogrzewane fotele.

189
7
Informacje praktyczne

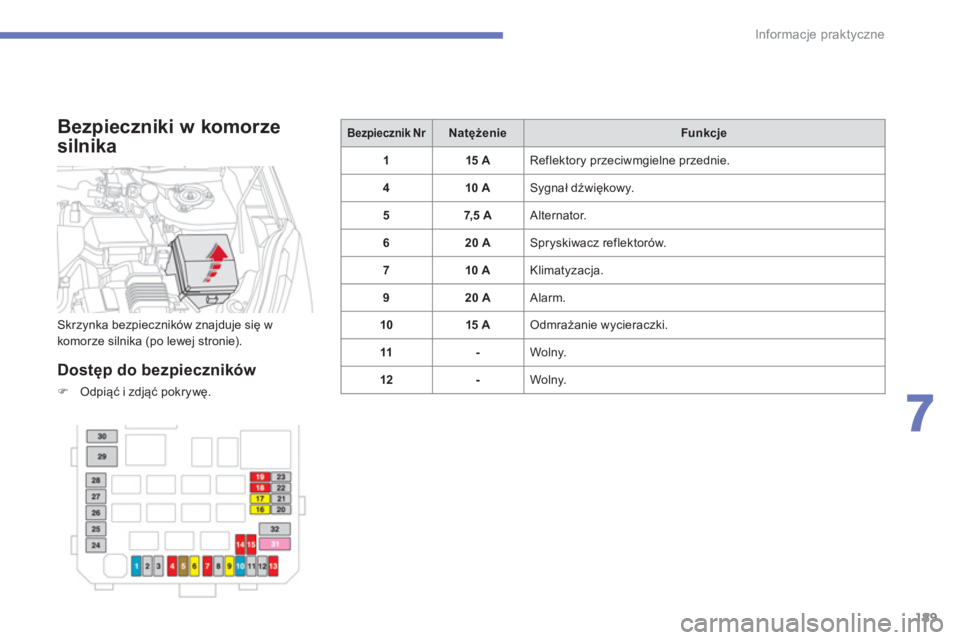

Bezpieczniki w komorze
silnika

Dostęp do bezpiecznik

190
Informacje praktyczne

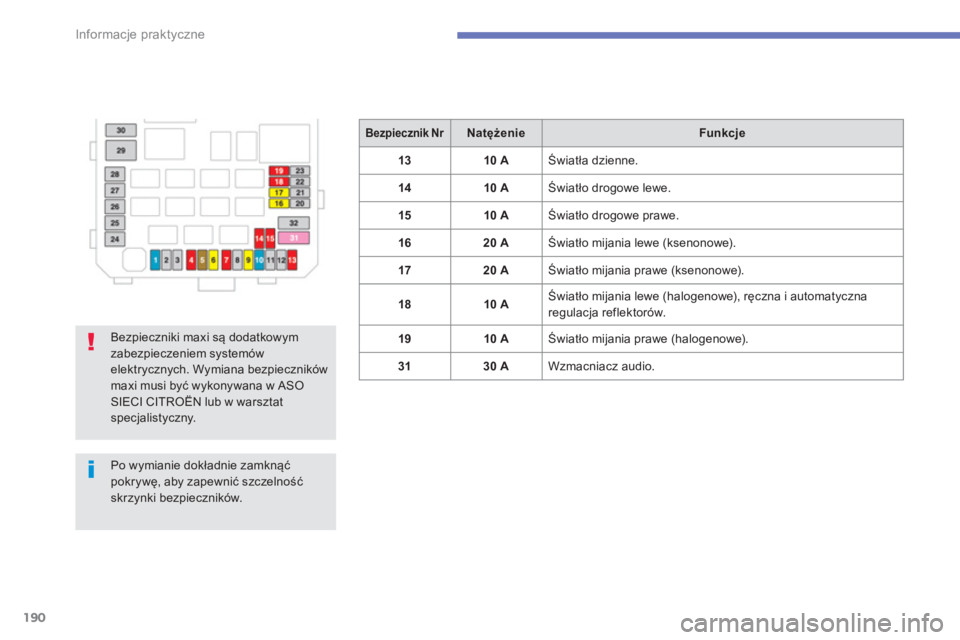

Bezpiecznik NrNatężenieFunkcje
1310 A Światła dzienne.
14 10 A
Światło drogowe lewe.
1510 A
Światło drogowe prawe.
1
620 A Światło mijania lewe (ksenonowe).
1
720 A Światło mijania prawe (ksenonowe).
1810 A Światło mijania lewe (halogenowe), ręczna i automatyczna
regulacja reflektorów.
1
910 A
Światło mijania prawe (halogenowe).
3130 A Wzmacniacz audio.

Bezpieczniki maxi są dodatkowym zabezpieczeniem system
