2013 CITROEN C4 AIRCROSS Instrukcja obsługi (in Polish)

.

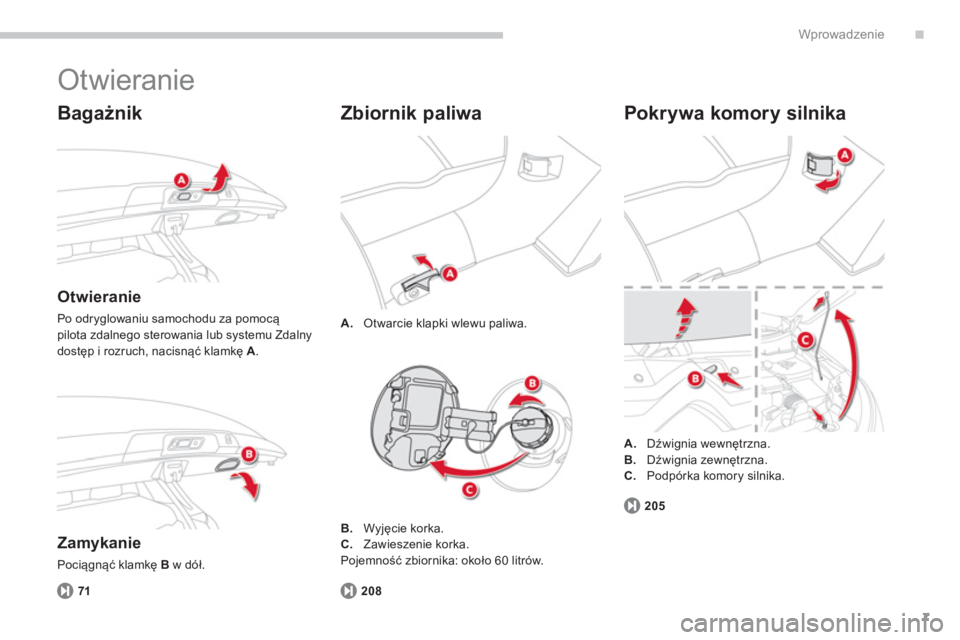

7
Wprowadzenie
Otwieranie


Bagażnik


Otwieranie

Po odryglowaniu samochodu za pomocąpilota zdalnego sterowania lub systemu Zdalnydostęp i rozruch, nacisnąć klamkę A.


Zamykanie

Pociągnąć klamkę B
w dół.
Zbiornik paliwa
A.
Otwarcie klapki wlewu paliwa.
7
1208
B. Wyjęcie korka.
C. Zawieszenie korka.
Pojemność zbiornika: około 60 litrów.


Pokrywa komory silnika
A.Dźwignia wewnętrzna.
B. Dźwignia zewnętrzna. C.
Podpórka komory silnika.
205

8
Wprowadzenie
Wewnątrz
System napedu na cztery koła (4WD) sterowany elektronicznie *

System umożliwia wybór trybu napędu w
zależności od warunków jazdy.
Skrzynia biegów CVT
Skrzynia biegów CVT oferuje styl prowadzenia
będący kombinacją trybu całkowicieautomatycznego i trybu ręcznego.


Klimatyzacja automatyczna

System automatycznej klimatyzacji zapewnia
odpowiedni komfor t i cyrkulację powietrza w
kabinie.

Systemy audio i komunikacji

Wyposażenie to wykorzystuje najnowsze
osi
ągnięcia techniki, takie jak:
radioodtwarzacz, odtwarzacz CD, odt war zacz USB, Bluetooth, nawigacja z ekranemkolorowym, dodatkowe gniazda.
System AUDIO-TELEMATYKA
122
113
92 28
3
223
System AUDIO-CD
*
Zależnie od wersji.

.

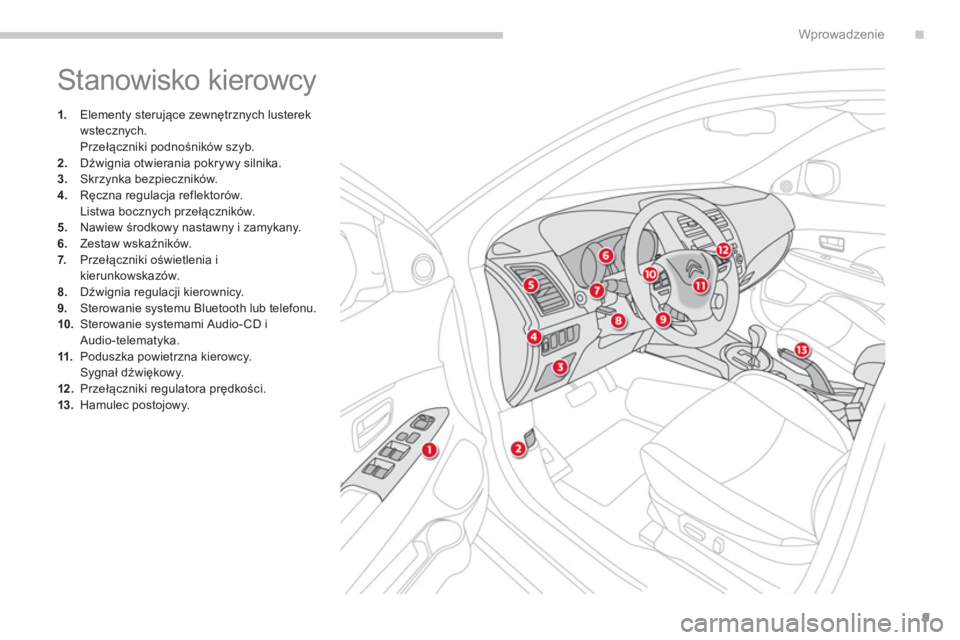

9
Wprowadzenie
Stanowisko kierowcy
1.
Elementy sterujące zewnętrznych lusterek
wstecznych.
Przełączniki podnośników szyb.
2.Dźwignia otwierania pokrywy silnika. 3.Skrzynka bezpieczników.4.
Ręczna regulacja reflektor

10
Wprowadzenie
Stanowisko kierowcy
1.
Przełącznik ogrzewanego fotela.2.
Dźwignia skrzyni biegów CVT.3.
Blokada kierownicy i stacyjka.
4.
Przełączniki wycieraczek szyb /
spryskiwaczy szyb. 5. Przyciski przy kierownicy skrzyni biegów CVT.
6.Dysza odmrażania przedniej szyby.
7. Poduszka powietrzna pasażera.8.Schowek przedni.
Wyłączenie poduszki powietrznejpasażera.
Moduł uruchamiania awaryjnego (z
systemem "Zdalny dostęp i rozruch"). 9. Dysza odmrażania szyb drzwi przednich.

.
11
Wprowadzenie
Konsola środkowa
A.
Wewnętrzne lusterko wsteczne ręczne lub
automatyczne. B. Lampka sufitowa / lampki oświetlenia
punktowego (do czytania map). C. Mikrofon systemów Audio-CD i
Audio-telematyka.
D. Sterowanie zasłoną przyciemniającą dachu
panoramicznego.
E. Czujnik nasłonecznienia / deszczu.
1.Nawiewy środkowe nastawne i zamykane.2.
Ekran systemu Audio-CD lub ekrankolorowy systemu Audio-telematyka.3.
Stacyjka.
Przycisk STA R T/STOP(z systemem "Zdalny dostęp i rozruch").4.
System Audio- CD lub system
Audio-telematyka.
5. Blok środkowych przełączników.6.
Czujnik temperatury.7.
Przełączniki ogrzewania / klimatyzacji ręcznej lub automatycznej.8.
Dźwignia skrzyni biegów ręcznej lub CVT. 9.
Zapalniczka / Gniazdo akcesoriów 12 V.
10.Wyjmowana popielniczka.
11.System 4x4.
12.Uchwyt na kubki.
13. Podłokietnik przedni.

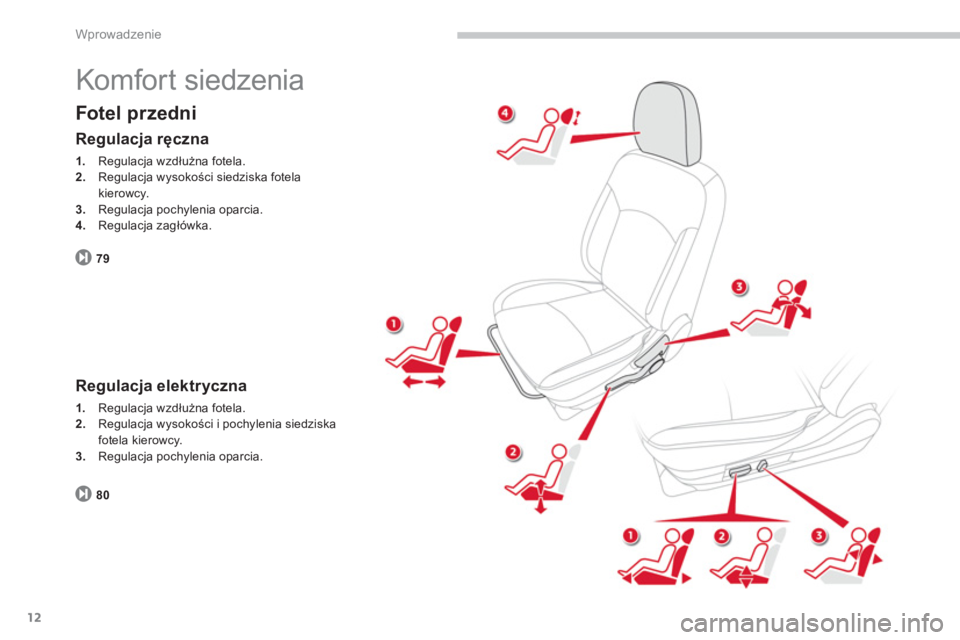

12
Wprowadzenie
Komfort siedzenia
Fotel przedni
79
Regulacja ręczna
1.
Regulacja wzdłużna fotela. 2.
Regulacja wysokości siedziska fotelakierowcy.3.Regulacja pochylenia oparcia. 4.
Regulacja zagłówka.
Regulacja elektryczna
1.
Regulacja wzdłużna fotela. 2.
Regulacja wysokości i pochylenia siedziska
fotela kierowcy. 3. Regulacja pochylenia oparcia.
80

.
13
Wprowadzenie
Komfort siedzenia


Podłokietnik przedni
82


Regulacja kierownicy
1.
Odryglowanie.2.Regulacja wysokości i głębokości. 3.Ryglowanie. Dla większe
go komfor tu podłokietnik przednima regulację wzdłużną.
87 Pod podłokietnikiem zna
jdują się dwa schowki;
mogą one być wyposażone w gniazda zasilania
osprzętu.
101
Ze względów bezpieczeństwa operacje te należy wykonywać na postoju.

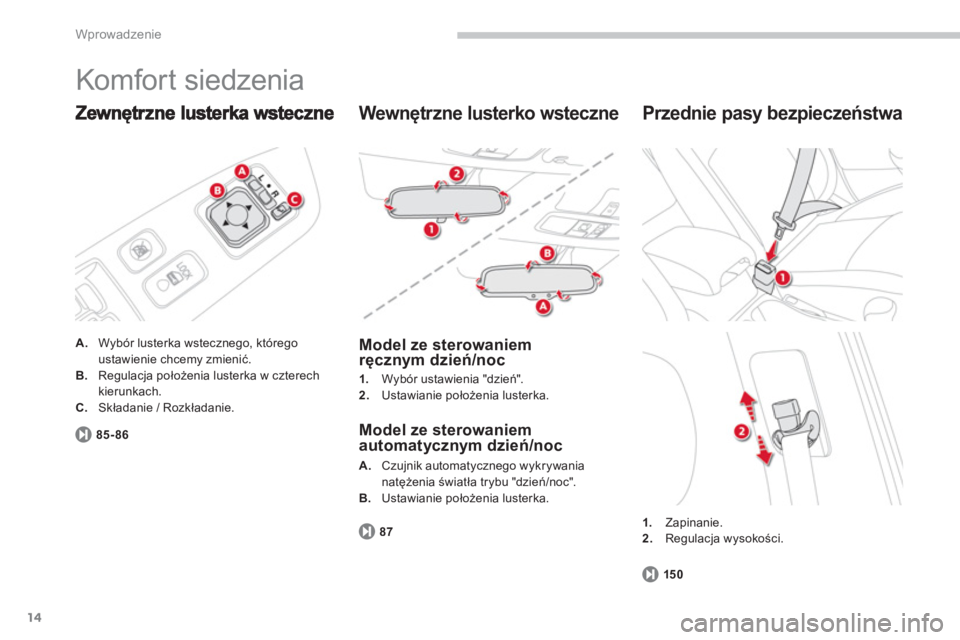

14
Wprowadzenie
Komfort siedzenia
A.
Wybór lusterka wstecznego, którego ustawienie chcemy zmienić. B.Regulacja położenia lusterka w czterechkierunkach. C.Składanie / Rozkładanie.
85-86


Wewnętrzne lusterko wsteczne


Model ze sterowaniemręcznym dzień/noc
1.Wybór ustawienia "dzień".
2. Ustawianie położenia lusterka.



Model ze sterowaniem
automatycznym dzień/noc
87
A.
Czujnik automatycznego wykrywania
natężenia światła tr ybu "dzień/noc".
B. Ustawianie położenia lusterka.
1.
Zapinanie. 2.Regulacja wysokości.


Przednie pasy bezpieczeństwa
150
