2013 CITROEN BERLINGO MULTISPACE Omistajan Käsikirjat (in Finnish)

143
Akku
PIKA
-APU
7
AKKU
Odota 2 minuuttia auton sytytysvirran
katkaisemisen jälkeen, ennen kuin
irrotat akun navat.
Kaapelikenkiä ei saa koskaan irrottaa,
kun moottori on käynnissä.
Akun saa kytkeä lataukseen vasta, kun
kaapelikengät on irrotettu.
Kun kytket virran ensimmäisen kerran
akun napojen irrotuksen jälkeen, odota
1 minuutti ennen kuin käynnistät. Tänä
aikana alustetaan auton elektroniset
laitteet. Jos tästä huolimatta ilmenee
häiriöitä, ota yhteyttä CITROËN-
verkostoon tai valtuutettuun
korjaamoon.
Odota lampun vaihdon jälkeen
noin kolme minuuttia ennen akun
kytkemistä. Suosittelemme akun napojen
irrottamista, jos auto on
käyttämättömänä yli kuukauden.

Akun lataaminen akkulaturilla



- Irrota akun kaapelit.

- Noudata akkulaturin valmistajan
käyttöohjeessa olevia ohjeita.

- Kytke navat takaisin, aloita
miinusnavasta (-).

- Tarkista, että akun navat ja
kaapelikengät ovat puhtaita. Jos
niissä on (valkoinen tai vihertävä)
sulfaattikerros, ne täytyy irrottaa ja
puhdistaa.



Akun lataaminen ja
käynnistäminen toisella akulla


- Kytke punainen kaapeli akkujen
plusnapoihin (+).

- Kytke vihreän tai mustan kaapelin
toinen pää apuakun miinusnapaan (-).

- Kytke vihreän tai mustan kaapelin
toinen pää maaliitäntään sen auton
runkoon, jonka akku on tyhjentynyt,
mahdollisimman kauaksi akusta.

- Käynnistä auto ja anna moottorin
käydä.

- Odota, että moottori käy tasaista
joutokäyntiä, ennen kuin irrotat
kaapelit.




Tämä tarra osoittaa, että
käytössä on korkealuokkainen
ja erityisominaisuuksiltaan
määrätty lyijyakku 12 V, ja jos se on
vaihdettava tai irrotettava, on työ
tehtävä CITROËN-huoltokorjaamossa
tai valtuutetussa korjaamossa.
Jos näitä ohjeita ei noudateta,
on vaarana akun ennenaikainen
kuluminen.

Kun akku on asennettu jälleen
paikalleen, Stop & Start -järjestelmä
aktivoituu viiveellä vasta muutaman
tunnin jälkeen, kun akun varaustila
on saavuttanut riittävän tason (noin
8 tuntia maksimissaan).

Stop & Start -järjestelmän akun
uudelleenlataaminen ei edellytä akun
kytkemistä irti.

144


Akku

VIRRANSÄÄSTÖTILA

Kun moottori on sammutettu (avain
on virta-asennossa), tiettyjä toimintoja
(esim. tuulilasinpyyhin, lasinnostimet,
kattovalot, autoradio jne.) voidaan
käyttää yhteensä 30 minuuttia, jotta
akku ei tyhjene.
Kun 30 minuuttia on kulunut, toiminnot
siirtyvät valmiustilaan, jolloin akun
latauksen merkkivalo vilkkuu ja
näyttöön tulee viesti.
Jotta toiminnot voidaan ottaa uudelleen
käyttöön, moottori pitää käynnistää ja
antaa sen käydä hetken ajan.
Käytettävissä oleva aika on kaksi
kertaa niin pitkä kuin moottorin
käynnistysaika. Aika on kuitenkin aina
5-30 minuuttia.
Jos akku tyhjenee, moottoria ei voi
käynnistää.

145
PIKA
-APU
7
Pyörän vaihtaminen
Renkaiden tilapäiseen paikkaukseen
tarkoitettuun sarjaan kuuluu
kompressori ja paikkausainepullo.

Renkaan paikkaaminen



1.
Merkitse nopeudenrajoitustarraan
tyhjentynyt rengas ja kiinnitä tarra
ohjauspyörään, jotta muistat yhden
pyörän olevan tilapäiskäytössä.

2.
Kiinnitä pullo 1
kompressoriin 2
.

3.
Liitä pullo 1
korjattavan pyörän
venttiiliin.

4.
Kelaa huolella auki kompressorin
letku ennen sen liittämistä pulloon.

5.
Kiinnitä sähköjohto yhteen auton
12 V:n pistorasioista.

6.
Käynnistä kompressori painamalla
painiketta A
. Paina painiketta,
kunnes renkaan paine on
2,0 baaria. Jos rengaspaine ei
nouse 2,0 baariin, pyörää ei voi
korjata.

7.
Irrota kompressori ja laita se pois.

8.
Aja autolla välittömästi muutama
kilometri alhaisella nopeudella, jotta
rengas paikkaantuu.

9.
Säädä rengaspainetta
kompressorin avulla auton ohjeiden
mukaisesti ja varmista, että rengas
on hyvin paikattu (paine ei enää
laske).

10.
Aja alhaisella nopeudella (80 km/h).
Ammattilaisen on tutkittava ja
korjattava pyörä mahdollisimman
nopeasti. Pullon voi laittaa käytön jälkeen
renkaanpaikkaussarjaan kuuluvaan
muovipussiin, jotta siinä olevat
nestetahrat eivät likaa autoa.
Huomioi, että paikkausgeelipullo
sisältää etyleeniglykolia, joka
ärsyttää silmiä ja on myrkyllistä
nieltynä.
Säilytä se poissa lasten ulottuvilta.
Älä heitä pulloa pois käytön jälkeen,
vaan vie se valtuutettuun CITROËN-
huoltokorjaamoon tai muuhun
hyväksyttyyn keräyspaikkaan.
Paikkauspullo on saatavana
valtuutetusta CITROËN-
huoltokorjaamosta.

RENKAAN PAIKKAUSSARJA

Työkalut sijaitsevat etuistuimen alla
olevassa säilytyslokerossa.
Mikäli autoa luovutettaessa siinä on
renkaan väliaikaiseen korjaamiseeen
tarkoitettu paikkaussarja, autossa ei tällöin
ole varusteena varapyörää eikä siihen
tarvittavia työkaluja (tunkki, kampi, ...).

Pyörän vaihtaminen

146


1. PYSÄKÖINTI



- Varmista, että matkustajat ovat
poistuneet autosta ja että he ovat
turvallisella alueella.

- Pysäköi auto mahdollisuuksien
mukaan tasaiselle maalle ja
varmista, ettei se pääse liikkumaan.

- Kiristä seisontajarru, katkaise
sytytysvirta ja kytke 1. vaihde tai
peruutusvaihde.
- Jos käytettävissä on kiila, aseta
se vaihdettavaa pyörää vinosti
vastapäätä olevan pyörän kohdalle.
Jos autossa on vetokoukku, autoa
pitää mahdollisesti hieman nostaa,
jotta varapyörä olisi helpompi ottaa
koristaan.
Tietynlaisessa maastossa ja/tai suurta
kuormaa kuljetettaessa ota yhteyttä
CITROËN-verkostoon tai valtuutettuun
korjaamoon.

PYÖRÄN VAIHTAMINEN

2. TYÖKALUT



- Työkalut sijiatsevat vasemman
etuistuimen alla sijaitsevassa
säilytyslaatikossa. Siirrä istuinta
tarvittaessa eteenpäin, jotta yletyt
säilytyslaatikkoon takakautta.

- Kierrä mutteri auki ja irrota tunkki ja
kampi.


1.
pyöränpultinavain

2.
tunkki

3.
alumiinikapselin irrotustyökalu

4.
kiila
Tunkki ja työkalut ovat autokohtaisia.
Älä käytä niitä muihin tarkoituksiin.

147
PIKA
-APU
7
Pyörän vaihtaminen

3. VARAPYÖRÄ


- Kierrä ruuvia pyöränpultinavaimella
ja laske kori mahdollisimman alas.

- Avaa takaovet, jotta saat
varapyörän esille.
- Irrota kori koukusta ja aseta
varapyörä vaihdettavan renkaan
viereen.

Pyörän vaihtaminen

148


4. PYÖRÄN IRROTTAMINEN


- Aseta tunkki vaihdettavaa pyörää
lähinnä olevaan nostokohtaan.
Varmista, että tunkin jalka on
tukevasti kiinni maassa ja suoraan
nostokohdan alapuolella.

- Nosta pyörä tunkin avulla selvästi
irti maasta.

- Kierrä pultit täysin auki.

- Irrota pultit ja laske pyörä maahan.

- Irrota koristekapseli vetämällä sitä
irrotustyökalulla.

- Avaa pyöränpultit ja kierrä ne auki. Älä kierrä tunkkia auki, ennen kuin olet
aloittanut vaihdettavan renkaan auki
ruuvaamisen ja ennen kuin kiila on
paikoillaan vinosti vastapäätä olevan
pyörän kohdalla.

149
PIKA
-APU
7
Pyörän vaihtaminen

- Laske auto kokonaan alas
taittamalla tunkki kokoon ja irrota
sitten tunkki.

- Kiristä pultit pakottamatta uudelleen
pyöränpultinavaimella.

- Laita korjattava pyörä koriin.
- Kiinnitä kori koukkuun ja
aseta kori paikalleen ruuvin ja
pyöränpultinavaimen avulla.
Älä koskaan mene auton alle, kun
se on pelkän tunkin varassa (käytä
pukkeja). Älä koskaan käytä
pyöränpultinavaimen tilalla muuta
työkalua.


5. VARAPYÖRÄN KIINNITYS



- Asenna pyörä paikalleen navan
päälle ja aloita pulttien kiristäminen
käsin.

- Esikiristä pultit
pyöränpultinavaimella.

150

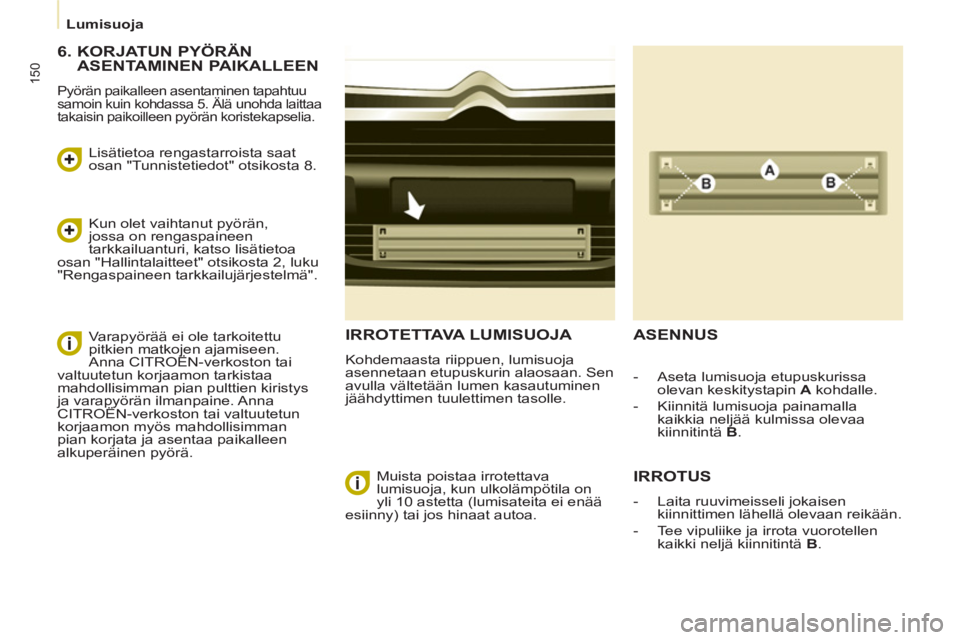

Lumisuoja
IRROTETTAVA LUMISUOJA

Kohdemaasta riippuen, lumisuoja
asennetaan etupuskurin alaosaan. Sen
avulla vältetään lumen kasautuminen
jäähdyttimen tuulettimen tasolle.

ASENNUS

IRROTUS



- Laita ruuvimeisseli jokaisen
kiinnittimen lähellä olevaan reikään.

- Tee vipuliike ja irrota vuorotellen
kaikki neljä kiinnitintä B
.


- Aseta lumisuoja etupuskurissa
olevan keskitystapin A
kohdalle.

- Kiinnitä lumisuoja painamalla
kaikkia neljää kulmissa olevaa
kiinnitintä B
.

Muista poistaa irrotettava
lumisuoja, kun ulkolämpötila on
yli 10 astetta (lumisateita ei enää
esiinny) tai jos hinaat autoa.

6. KORJATUN PYÖRÄN
ASENTAMINEN PAIKALLEEN
Pyörän paikalleen asentaminen tapahtuu
samoin kuin kohdassa 5. Älä unohda laittaa
takaisin paikoilleen pyörän koristekapselia.
Lisätietoa rengastarroista saat
osan "Tunnistetiedot" otsikosta 8.
Kun olet vaihtanut pyörän,
jossa on rengaspaineen
tarkkailuanturi, katso lisätietoa
osan "Hallintalaitteet" otsikosta 2, luku
"Rengaspaineen tarkkailujärjestelmä".
Varapyörää ei ole tarkoitettu
pitkien matkojen ajamiseen.
Anna CITROËN-verkoston tai
valtuutetun korjaamon tarkistaa
mahdollisimman pian pulttien kiristys
ja varapyörän ilmanpaine. Anna
CITROËN-verkoston tai valtuutetun
korjaamon myös mahdollisimman
pian korjata ja asentaa paikalleen
alkuperäinen pyörä.
