2013 Alfa Romeo Giulietta kontrolky

Jestliže se po přetočení klíčku na MAR kontrolka nerozsvítí
nebo začne blikat či se rozsvítí trvale za jízdy (u
některých verzí spolu s upozorněním na displeji),
vyhledejte co nejdříve autorizovaný servis Alfa Romeo. Funkčnost
kontrolkymohou příslušným přístrojem zkontrolovat i příslušníci
dopravní policie. Dodržujte pravidla silničního provozu platné v zemi,
kde s vozidlem jezdíte.
Systém ESC (žlutá)(u příslušné verze vozidla)
Při otočení klíčku do polohy MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Jestliže kontrolka (nebo symbol na displeji) nezhasne nebo zůstane
svítit i během jízdy, vyhledejte bez prodlení autorizovaný servis Alfa
Romeo.
U některých verzí se na displeji zobrazí příslušné hlášení.
Blikání kontrolky během jízdy indikuje zásah systému ESC.
Závada ASROtočení klíčku na MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Jestliže kontrolka (nebo symbol na displeji) nezhasne nebo zůstane
svítit i během jízdy, vyhledejte bez prodlení autorizovaný servis Alfa
Romeo.
U některých verzí se na displeji zobrazí příslušné hlášení.
Blikání kontrolky za jízdy signalizuje zásah systému ASR.
Závada systému Hill HolderKontrolka se rozsvítí při závadě systému Hill Holder - u některých verzí
vozidla spolu se symbolem
a upozorněním na displeji.
V takovém případě se obraťte na autorizovaný servis Alfa Romeo.
Závada systému Alfa Romeo
CODE/Závada alarmu (žlutá)(u příslušné verze vozidla)
Kontrolka (nebo symbol na displeji) se rozsvítí (u některých verzí spolu
s upozorněním na displeji) při závadě systému Alfa Romeo CODE
nebo alarmu (u příslušné verze vozidla).
V takovém případě vyhledejte, jakmile to bude možné, autorizovaný
servis Alfa Romeo.
Pokus o neoprávněné vniknutí do vozidla
Kontrolka či u některých verzí symbol se na displeji rozsvítí (spolu s
upozorněním na displeji) při pokusu o neoprávněné vniknutí do
vozidla. Jakmile to bude možné, vyhledejte autorizovaný servis Alfa
Romeo.
11SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Žhavení svíček (dieselové
verze) (žlutá)
Otočením klíčku na MAR se kontrolka rozsvítí a zhasne, jakmile se
svíčky nažhaví na přednastavenou teplotu. Motor je možné nastartovat
ihned po zhasnutí kontrolky.
UPOZORNĚNÍ Při zvýšené teplotě prostředí se může kontrolka rozsvítit
na téměř nepostřehnutelnou dobu.Závada žhavení svíček
(dieselovéverze)Kontrolka se rozsvítí (u některých provedení spolu s hlášením na
displeji) při závadě žhavící soustavy svíček.
Obraťte se co nejdříve na autorizovaný servis Alfa Romeo a nechejte
závadu odstranit.
Voda v naftovém filtru
(dieselové verze) (žlutá)
Rozsvícením za jízdy kontrolka signalizuje (spolu s upozorněním na
displeji) vodu v naftovém filtru.
Voda v palivovém okruhu může vážně poškodit vstřikovací
soustavu a způsobit nepravidelný chod motoru. Pokud se
na přístrojové desce rozsvítí kontrolka
(spolu s hlášením
a symbolem na nastavitelném vícefunkčním displeji), vyhledejte co
nejdříve autorizovaný servis Alfa Romeo pro odvodnění soustavy.
Pokud se tato signalizace projeví bezprostředně po načerpání paliva,
je možné, že se voda dostala do nádrže při čerpání. V takovém
případě ihned vypněte motor a kontaktujte autorizovaný servis Alfa
Romeo.
Rezerva paliva – Omezená
dojezdová autonomie (žlutá)
Kontrolka se rozsvítí, jestliže zásoba paliva v nádrži klesne asi na 8 -
10 litrů.
Po poklesu dojezdové vzdálenosti asi na 50 km (nebo na ekvivalentní
hodnotu v mílích) se u některých verzí zobrazí i upozornění na
displeji.
Pokud se kontrolka rozbliká za jízdy, vyhledejte
autorizovaný servis Alfa Romeo.
12
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Cruise Control (zelená)(u příslušné verze vozidla)
Při otočení klíčku ve spínací skříňce do polohy MAR se kontrolka
rozsvítí, ale po několika sekundách musí zhasnout za podmínky, že je
Cruise Control zapnutý.
Kontrolka se rozsvítí otočením objímky tempomatu Cruise Control na
polohu ON (viz “Cruise Control” v této kapitole).
Na displeji se zobrazí příslušné hlášení.Probíhá čistění filtru DPF
(filtr pevných částic) (pouze
dieselové verze s DPF) (žlutá)
Při otočení klíčku do polohy MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Svícením kontrolka signalizuje řidiči, že systém DPF musí regeneračním
procesem odstranit zachycené zplodiny (pevné částice).
Kontrolka se nerozsvítí při každé regeneraci filtru pevných částic DPF,
ale pouze v případě, kdy si jízdní stavy tuto signalizaci vynutí. Aby
kontrolka zhasla, je nutno s vozidlem pokračovat v jízdě až do
skončení procesu regenerace.
Proces regenerace trvá v průměru 15 minut. Optimální podmínky pro
dokončení procesu regenerace jsou při rychlosti 60 km/h a 2000
ot/min.
Rozsvícení kontrolky nelze chápat jako poruchu vozidla, a proto není
nutno zajíždět do servisu.
Kromě rozsvícení kontrolky se na displeji zobrazí příslušné upozornění
(u příslušné verze vozidla).
Jízdní rychlost musíte přizpůsobovat dané dopravní
situaci, počasí a Pravidlům silničního provozu. Motor
lze vypnout i v případě, že kontrolka filtru pevných
částic DPF svítí, ale opakované přerušování procesu regenerace
může urychlit degradaci motorového oleje. Z tohoto důvodu
doporučujeme před vypnutím motoru postupovat podle výše
uvedených pokynů a počkat, až kontrolka zhasne.
Nedoporučujeme nechat proces regenerace filtru DPF dokončit až
po zastavení vozidla.Překročení limitu rychlosti
(červená)(u příslušné verze vozidla)
Kontrolka (u příslušné verze vozidla) se rozsvítí při překročení rychlosti
120 km/h.
Jakmile vozidlo překoná mezní rychlost nastavenou v menu setup
(např. 120 km/h), u některých verzí se zobrazí hlášení a symbol na
displeji a zazní zvuková výstraha.
13SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

SYSTÉM ALFA ROMEO CODEVozidlo je vybaveno elektronickým systémem zablokování motoru,
který zvyšuje ochranu vozidla před krádeží. Systém se uvede do
funkce automaticky vytažením klíčku ze spínací skříňky zapalování.
Do rukojeti klíčku je zabudovaný elektronický člen, který při startování
motoru moduluje vysokofrekvenční signál, jenž vyšle speciální anténa
vestavěná do spínací skříňky. Modulovaný signál představuje „heslo“,
které je při každém nastartování motoru jiné a podle něhož řídicí
jednotka identifikuje klíč a povolí startování motoru vozidla.FUNKCEPři každém startování motoru, tzn. otočení klíčku na MAR, řídicí
jednotka systému Alfa Romeo CODE pošle do řídicí jednotky motoru
identifikační kód, aby odblokovala funkce.
Tento kód je odeslán pouze v případě, že řídicí jednotka systému Alfa
Romeo CODE uznala kód, který obdržela od klíčku.
Otočením klíčku na STOP deaktivuje systém Alfa Romeo CODE funkce
řídicí jednotky motoru. Pokud nebude během startování motoru kód
detekován jako správný, na přístrojové desce se rozsvítí kontrolka
.
V takovém případě otočte klíč do polohy STOP a následně do MAR;
pokud zablokování trvá, zkuste použít další klíček od vozidla. Pokud
se nezdaří spustit motor ani tentokrát, vyhledejte autorizovaný servis
Alfa Romeo.Rozsvícení kontrolky během jízdy
❒Pokud se kontrolka
rozsvítí za jízdy , znamená to, že systém
právě provádí autodiagnostiku (např. po poklesu napětí).
❒Pokud kontrolkazůstane svítit, vyhledejte autorizovaný servis
Alfa Romeo.
Silnými nárazy se mohou poškodit elektronické
komponenty zabudované v klíčku zapalování.
33SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

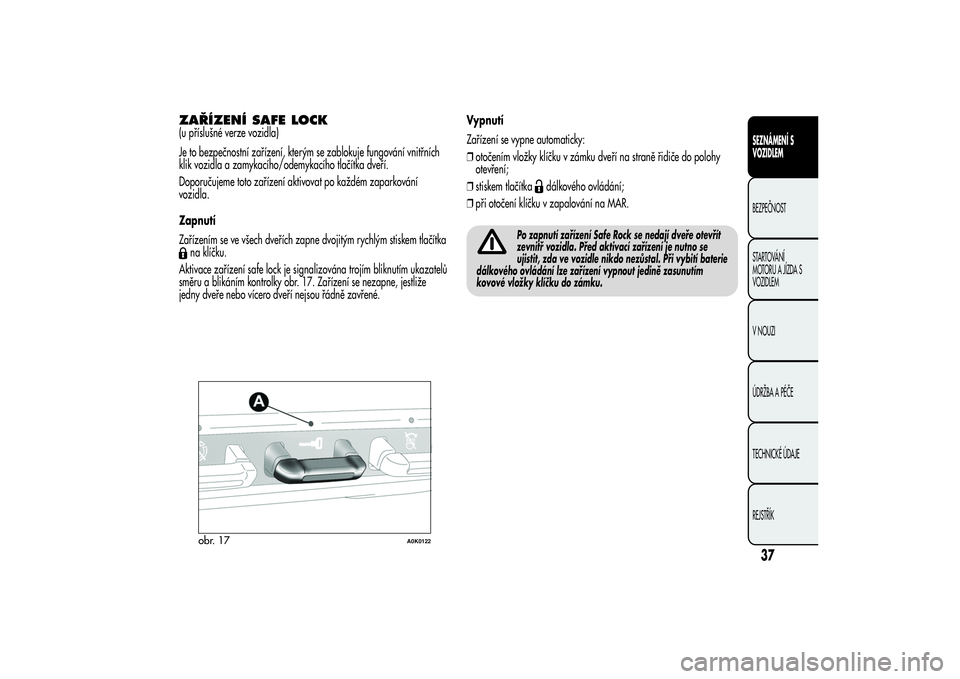

ZAŘÍZENÍ SAFE LOCK(u příslušné verze vozidla)
Je to bezpečnostní zařízení, kterým se zablokuje fungování vnitřních
klik vozidla a zamykacího/odemykacího tlačítka dveří.
Doporučujeme toto zařízení aktivovat po každém zaparkování
vozidla.
Zapnutí
Zařízením se ve všech dveřích zapne dvojitým rychlým stiskem tlačítkana klíčku.
Aktivace zařízení safe lock je signalizována trojím bliknutím ukazatelů
směru a blikáním kontrolky obr. 17. Zařízení se nezapne, jestliže
jedny dveře nebo vícero dveří nejsou řádně zavřené.Vypnutí
Zařízení se vypne automaticky:
❒otočením vložky klíčku v zámku dveří na straně řidiče do polohy
otevření;
❒stiskem tlačítka
dálkového ovládání;
❒při otočení klíčku v zapalování na MAR.
Po zapnutí zařízení Safe Rock se nedají dveře otevřít
zevnitř vozidla. Před aktivací zařízení je nutno se
ujistit, zda ve vozidle nikdo nezůstal. Při vybití baterie
dálkového ovládání lze zařízení vypnout jedině zasunutím
kovové vložky klíčku do zámku.
obr. 17
A0K0122
37SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

Klíčky (s dálkovým ovládáním a bez něho) lze ovládat následující funkce:Typ klíčkuOdemknutí
zámkůZamknutí
zámků zvenkuZapnutí Safe
Lock
(*)
Odemknutí
víka
zavazadlového
prostoruOtevření
oken
(*)
Zavření
oken
(*)
Mechanický
klíček/Klíček s
dálkovým
ovládánímOtočení klíčku
doleva (na straně
řidiče)Otočení klíčku
doprava (na
straně řízení)----
Klíček s dálkovým
ovládánímKrátký stisk tlačítka
Krátký stisk tlačítka
Dvojitý stisk
tlačítka
Krátký stisk tlačítka
Delší stisk (více
než dvě sekundy)
tlačítka
Delší stisk (více
než dvě sekundy)
tlačítka
Blikání směrových
světel (pouze s
klíčkem s
dálkovým
ovládáním)dvě bliknutí Jedno bliknutí Tři bliknutí dvě bliknutí dvě bliknutí Jedno bliknutí
Výstražná
kontrolkaVypnutíNepřerušované
svícení asi 3
sekundy a pak
výstražné blikáníDvojí bliknutí a
následné blikání
výstražné
kontrolky.Výstražné blikání Vypnutí Výstražné blikání(*)(u příslušné verze vozidla)UPOZORNĚNÍ Okna se otevřou při odemknutí dveří a zavřou se při zamknutí dveří.
38
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

ALARM(u příslušné verze vozidla)ZÁSAH ALARMUAlarm zaúčinkuje v následujících případech:
❒neoprávněné otevření dveří/víka motorového/zavazadlového
prostoru (obvodová ochrana);
❒nevyžádané sepnutí spínací skříňky zapalování (otočení klíčku na
MAR);
❒přeříznutí kabelů baterie;
❒pohybuje-li se někdo v kabině (prostorová ochrana);
❒nevyžádané zvednutí/naklonění vozidla (u příslušné verze vozidla).
Zásah je signalizován zvukovou a optickou výstrahou
(několikasekundovým blikáním směrových světel). Způsob zásahu
alarmu se může lišit podle toho, pro jakou zemi je vozidlo určeno. Je
stanoven určitý maximální počet cyklů zvukových/optických výstrah,
po jejichž provedení se systém vrátí do normálního hlídacího stavu.
UPOZORNĚNÍ Funkce blokování motoru je garantována systémem
Alfa Romeo CODE, který se aktivuje samočinně vytažením klíčku
ze zapalování.
UPOZORNĚNÍ Alarm je od výrobce nastaven podle předpisů platných
v zemi, kam se vozidlo dodává.
ZAPNUTÍ ALARMUSe zavřenými dveřmi a víkyasklíčkemvzapalování v poloze STOP
natočte klíček s dálkovým ovládáním směrem k vozidlu, stiskněte a
vzápětí uvolněte tlačítko
. Systém vydá viditelný a zvukový signál a
dveře se zamknou (neplatí pro všechny trhy).
Než se alarm spustí, proběhne fáze samočinné diagnostiky: při
závadě vydá systém další zvukové a/nebo vizuální upozornění
pomocí kontrolky na přístrojové desce.
Jestliže po zapnutí alarmu systém do 4 sekund vydá další zvukové
a/nebo vizuální upozornění kontrolkou na přístrojové desce, vypněte
alarm stiskem tlačítka, zkontrolujte, zda jsou správně zavřené
dveře a víka motorového a zavazadlového prostoru, a znovu zapněte
alarm stiskem tlačítka.
Pokud jsou dveře, víka motorového a zavazadlového prostoru správně
zavřeny a zvuková výstraha se přesto spustí, znamená to závadu v
systému: obraťte se na autorizovaný servis Alfa Romeo.
SAMOČINNÉ ZAPNUTÍ ALARMU(u příslušné verze vozidla)
jestliže nebyl alarm aktivován dálkovým ovládáním, do 30 sekund od
přetočení klíčku v zapalování na STOP a od posledního otevření a
zavření některých dveří či víka zavazadlového prostoru se alarm
zapne automaticky.
Tento stav je signalizován blikáním kontrolky LED v tlačítku A obr. 18 a
výše uvedenými signalizace zapnutí.
Alarm se vypne stiskem tlačítka
na dálkovém ovládání.
Alarm se automaticky zapne otočením kovové vložky klíčku v zámku
ve dveřích řidiče po zavření dveří. Jestliže se systém alarmu zapne
samočinně, dveře se nezamknou.
39SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK

VYPNUTÍ ALARMUStiskněte tlačítko
. Systém provede následující akce (vyjma
některých zemí):
❒dvě krátká zabliknutí ukazatelů směru;
❒ozvou se dvě krátké zvukové výstrahy;
❒odemknutí dveří.
UPOZORNĚNÍ Jestliže vozidlo centrálně odemknete kovovou vložkou
klíčku, alarm se nevypne.
PROSTOROVÁ OCHRANA/OCHRANA
PŘI NAKLONĚNÍV zájmu zajištění účinné ochrany se doporučuje řádně zavírat všechna
okna včetně případného střešního okna (u příslušné verze vozidla).
Pro vypnutí funkcí stiskněte tlačítko A obr. 18 před vlastní aktivací
alarmu. Vypnutí funkce bude potvrzeno několika sekundovým blikáním
kontrolky v tomto tlačítku.Prostorovou / náklonovou ochranu je nutno případně znovu
deaktivovat po každém vypnutí spínací skříňky.
VYŘAZENÍ ALARMU Z FUNKCEPro úplné vypnutí alarmu (např. při odstavení vozidla na delší dobu)
stačí zamknout vozidlo otočením kovové vložky dálkového ovládání
v zámku dveří.
UPOZORNĚNÍ Jestliže se vybijí baterie v klíčku s dálkovým ovládání
nebo při poruše systému, vypnete alarm tak, že zasunete klíček do
zapalování a otočíme jím na MAR.
obr. 18
A0K0130
40
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA S
VOZIDLEM
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ ÚDAJE
REJSTŘÍK
