2013 Alfa Romeo Giulietta Kezelési és karbantartási útmutató (in Hungarian)

KAROSSZÉRIAAZ ATMOSZFÉRIKUS HATÁSOK ELLENI
VÉDELEMA gépkocsinál a legkiválóbb technológiai megoldásokat alkalmazták a
karosszéria korrózió elleni hatásos védelme érdekében.
Ezek közül a legfontosabbak:
❒olyan fényezőanyagok és rendszerek alkalmazása, amelyek a
gépkocsit a korrózióval és kopással szemben ellenállóvá teszik;
❒nagymértékben korrózióálló, galvanikus cinkbevonattal ellátott
(vagy előkezelt) acéllemez karosszériaelemek használata;
❒szórt, műanyag védőrétegek felhordása a korróziónak leginkább
kitett helyeken: a küszöbökön, a sárvédők belső felületén, a
lemezszéleken stb.;
❒nyitott üregek alkalmazása a karosszéria kialakításában, amelyekkel
elkerülhető a kondenzvíz és a felcsapódó víz felgyülemlése és a
rozsdaképződés a belső felületeken;
❒speciális kopás elleni védőfóliák alkalmazása a koptatásnak
leginkább kitett helyeken (pl. hátsó sárvédő, ajtók stb.).
KAROSSZÉRIA ÉS FENÉKLEMEZ KÜLSŐ
GARANCIAA gépkocsira a gyártó garanciát vállal bármely, eredeti szerkezeti
vagy karosszériaelem átrozsdásodására vonatkozóan. A garancia
általános és részletes feltételeit a Garancia és szervizfüzet
tartalmazza.
205ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

A KAROSSZÉRIA ÁPOLÁSAFényezés
Ha a gépkocsi fényezése mélyen megsérül, a sérülést a rozsdásodás
kialakulásának megelőzése érdekében azonnal javíttassuk ki.
A karosszéria karbantartása mindenekelőtt az időnkénti lemosásból
áll, ennek gyakorisága az üzemeltetési és környezeti körülményektől
függ. Így például, ha erősen szennyezett levegőjű területeken vagy
sózott utakon közlekedünk, ajánlatos a gépkocsit gyakrabban mosni.
A gépkocsi mosásának helyes módja a következő:
❒automata mosóberendezés igénybevétele esetén a sérülés elkerülése
érdekében szereljük le a tetőantennát;
❒ha a gépkocsi mosásához nagynyomású mosót használunk, tartsunk
legalább 40 cm-es távolságot a karosszériától, hogy megóvjuk a
sérülésektől és elváltozásoktól. Ne feledjük, hogy hosszú távon
a vízmaradványok károsíthatják a gépkocsit;
❒kis nyomású vízsugárral nedvesítsük meg a karosszériát;
❒kis mennyiségű sampon vizes oldatába mártott szivaccsal töröljük
végig a karosszéria felületét, közben gyakran öblítsük bő vízben a
szivacsot;
❒bő vízzel öblítsük le a gépkocsit, majd levegősugárral vagy
szarvasbőrrel szárítsuk meg.
A szárítás során legyen gondunk a kevésbé látható helyekre is (pl.
ajtókeret, motorház és fényszórók, lámpák körüli üregek stb.), ahol a
víz tartósan megmaradhat. Ne mossuk a járművet, ha a karosszéria a
tűző naptól felforrósodott, vagy ha a motorháztető forró: a fényezés
elveszítheti csillogását.
206ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
A karosszéria külső, műanyagból készült szerelvényeit a normál
gépkocsimosás során követett eljárással kell tisztítani.
A tisztítószerek szennyezik a környezetet. A gépkocsit csak
olyan helyen szabad mosni, ahol a keletkezett szennyvíz
elvezetése és tisztítása megoldott.A fényezés esztétikai jellemzőinek megtartása érdekében
nem javasolt súroló hatású és/vagy fényesítő termékek
használata a jármű tisztítása során.
FIGYELMEZTETÉSEK
Lehetőleg kerüljük el a fák alatti parkolást; a fákról gyakran hulló
gyantás nedvektől mattá válhat a fényezés, és nő a korrózió
kialakulásának lehetősége.
Az esetleges madárürüléket azonnal, gondosan mossuk le, mert annak
savtartalma különösen káros a fényezett felületekre.

Ablakok
Mindig specifikus tisztítószereket és tiszta törlőruhát használjunk, hogy
az üvegek karcosodását és átlátszóságának megváltozását
elkerülhessük.
FIGYELMEZTETÉS A fűtőszálakon okozott sérülések elkerülése
érdekében a hátsó ablak belső felületét nagyon óvatosan, a
fűtőszálakkal párhuzamosan töröljük.
Első fényszórók
Puha, nem száraz, vízzel és autómosó samponnal átitatott törlőruhát
használjunk.
FIGYELMEZTETÉS A fényszórók átlátszó műanyag felületeit soha nem
szabad aromás vegyületekkel (pl. benzin) vagy ketonokkal (pl. aceton)
és egyéb szerves oldószerekkel tisztítani.
FIGYELMEZTETÉS Nagynyomású mosó használata esetén tartsuk a
vízsugarat legalább 20 cm-es távolságra a fényszóróktól.Motortér
Minden tél végen végezzük el a motortér alapos mosását, ennek során
ügyeljünk arra, hogy az elektronikus vezérlőegységeket és a
szélvédőtörlő motorját ne érje közvetlen vízsugár. Ezt a műveletet
szakműhelyben kell elvégeztetni.
FIGYELMEZTETÉS A gépkocsi mosását akkor végezzük, amikor a
motor hideg, és a gyújtáskapcsoló STOP állásban van. A mosás után
mindig ellenőrizzük, hogy a különféle gumi védőelemek, kupakok,
tömítések sérülésmentesen, a helyükön vannak.
207ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

UTASTÉRIdőnként ellenőrizzük, hogy a víz nem gyűlt-e össze az utastér
szőnyegei alatt, ami a padlólemez korrózióját okozhatja.
Gyúlékony oldószerekkel (benzin, petróleum, alkohol,
éter) soha ne tisztítsuk az utastér belső felületeit. A
dörzsölés hatására az elektrosztatikus feltöltődéskor
esetleg keletkező szikra tüzet okozhat.Aeroszolos palackokat ne tartsunk a gépkocsiban:
robbanásveszély. Ezeket legfeljebb 50 °C
hőmérsékleten szabad tárolni. Forró, napsütéses nyári
napokon a gépkocsi belsejében a hőmérséklet jóval
meghaladhatja ezt az értéket.
AZ ÜLÉSEK ÉS A SZÖVETKÁRPIT
TISZTÍTÁSAA port száraz, puha szálú kefével vagy porszívóval távolítsuk el. A
plüss kárpitozás és burkolatok tisztításához megnedvesített kefe
használata javasolt. Az ülések tisztításához dörzsöljük át azok felületét
semleges mosószer vizes oldatával megnedvesített szivaccsal.BŐRÜLÉSEK(egyes változatoknál/piacokon)
Szarvasbőrrel vagy enyhén benedvesített ruhával, nagy nyomás
kifejtése nélkül távolítsuk el a száraz port. A folyadék- vagy zsírfoltokat
száraz, nedvszívó törlőkendővel, dörzsölés nélkül távolítsuk el. Ezután
semleges szappanos vízbe mártott puha törlőkendővel vagy
szarvasbőrrel töröljük át az ülést. Ha a folt továbbra is látható,
eltávolítására a használati utasítás gondos betartásával használjunk a
kereskedelemben kapható folttisztító készítményt.
FIGYELMEZTETÉS Soha ne használjunk alkoholt. Győződjünk meg
arról, hogy a tisztításhoz használt termékek még kis koncentrációban
sem tartalmaznak alkoholt és annak származékait.
208ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

MŰANYAG ÉS BEVONT ALKATRÉSZEKAz utastérben levő műanyag alkatrészek tisztításához nem súroló
hatású, semleges mosószer vizes oldatával megnedvesített, lehetőleg
mikroszálas törlőkendőt használjunk. A zsírfoltok és a keményre
száradt, makacs szennyeződések eltávolításához speciális, erre
szolgáló készítményeket használjunk, amelyek nem változtatják meg a
felületek eredeti megjelenését.
Az esetleges por eltávolításához mikroszálas, vízzel benedvesített
törlőkendőt használjunk. Papírzsebkendő használata nem ajánlott,
mivel az nyomot hagyhat.
FIGYELMEZTETÉS Soha ne használjunk benzin- vagy alkoholtartalmú
készítményeket a műszercsoport átlátszó felületének tisztításához.
VALÓDI BŐRBEVONATÚ ALKATRÉSZEK(egyes változatoknál/piacokon)
Ezeket az elemeket csak víz és természetes szappan felhasználásával
tisztítsuk. Soha ne használjunk alkoholt vagy alkoholtartalmú
termékeket. Mielőtt belső elemek tisztítására szolgáló készítményeket
használnánk, győződjünk meg arról, hogy a termék nem tartalmaz
alkoholt és/vagy alkohol alapú szereket.
209ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉNTISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

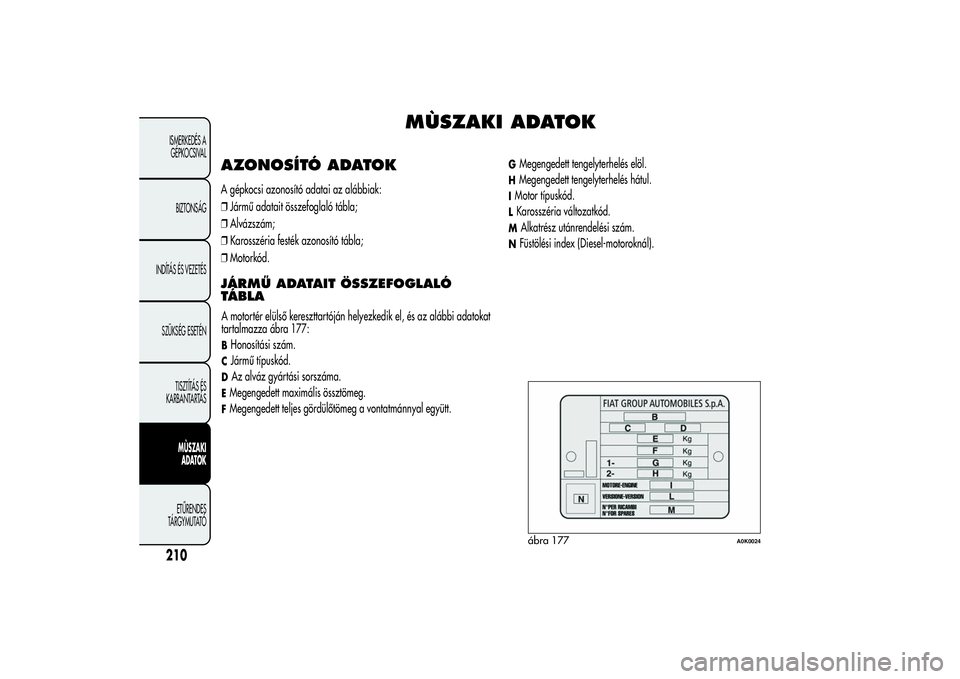

MÙSZAKI ADATOK
AZONOSÍTÓ ADATOKA gépkocsi azonosító adatai az alábbiak:
❒Jármű adatait összefoglaló tábla;
❒Alvázszám;
❒Karosszéria festék azonosító tábla;
❒Motorkód.JÁRMŰ ADATAIT ÖSSZEFOGLALÓ
TÁBLAA motortér elülső kereszttartóján helyezkedik el, és az alábbi adatokat
tartalmazza ábra 177:BHonosítási szám.CJármű típuskód.DAz alváz gyártási sorszáma.EMegengedett maximális össztömeg.FMegengedett teljes gördülőtömeg a vontatmánnyal együtt.
GMegengedett tengelyterhelés elöl.HMegengedett tengelyterhelés hátul.IMotor típuskód.LKarosszéria változatkód.M
Alkatrész utánrendelési szám.
NFüstölési index (Diesel-motoroknál).ábra 177
A0K0024
210ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ

ALVÁZSZÁMAz alvázszám az utastér padlólemezébe van sajtolva, a jobb oldali
első ülés közelében.
Az A ábra 178 fedél előrecsúsztatásával válik láthatóvá.
A következő adatokat tartalmazza:
❒jármű típuskód (ZAR 940000);
❒az alváz gyártási sorszáma.KAROSSZÉRIA FESTÉK AZONOSÍTÓ
TÁBLAA motorháztető alatt található, és az alábbi adatokat tartalmazza
ábra 179:
AA festék gyártója.
BA szín megnevezése.
CA szín Fiat kódja.
DA szín javítási és utánfényezési kódja.
MOTORSZÁMA motorszám a hengerblokk öntvénybe van besajtolva; a motor
típuskódját és gyártási sorszámát tartalmazza.
ábra 178
A0K0175
ábra 179
A0K0025
211ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS VEZETÉS
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁSMÙSZAKI
ADATOKETŰRENDES
TÁRGYMUTATÓ

MOTOR- ÉS KAROSSZÉRIA VÁLTOZATKÓDOKVáltozatok Motorkód Karosszéria változatkódok
1.4 Turbo Benzina 120 LE198A4000940FXA1A 00
940FXA1A 00B
(*)
1.4 Turbo Benzina 105 LE
(**)
940B1000940FXN1A 12
940FXN1A 12 12B
(*)
1.4 Turbo Benzina 115 LE
(**)
940A6000940FXF1A 05
940FXF1A 05B
(*)
1.4 Turbo Multi Air940A2000940FXB1A 01E
940FXB1A 01F
(***)
940FXB1A 01G
(****)
940FXB1A 01H
(***) (****)
1.4 Turbo Multi Air
(**)
955A8000940FXG1A 06C
940FXG1A 06D
(*)
1750 Turbo Benzina940A1000 940FXC1A 02
1,6 JTD
M
940A3000940FXD1A 03C
940FXD1A 03D
(*)
(*) Megnövelt féknyereggel rendelkező felszereltségek
(**) Egyes változatoknál/piacokon
(***) Megnövelt féknyereggel rendelkező felszereltségek (a 16”-os gumiabroncsok kivételével)
(****) Egyes piacokra gyártott, csökkentett (500 kg) vontatási képességű változatok
