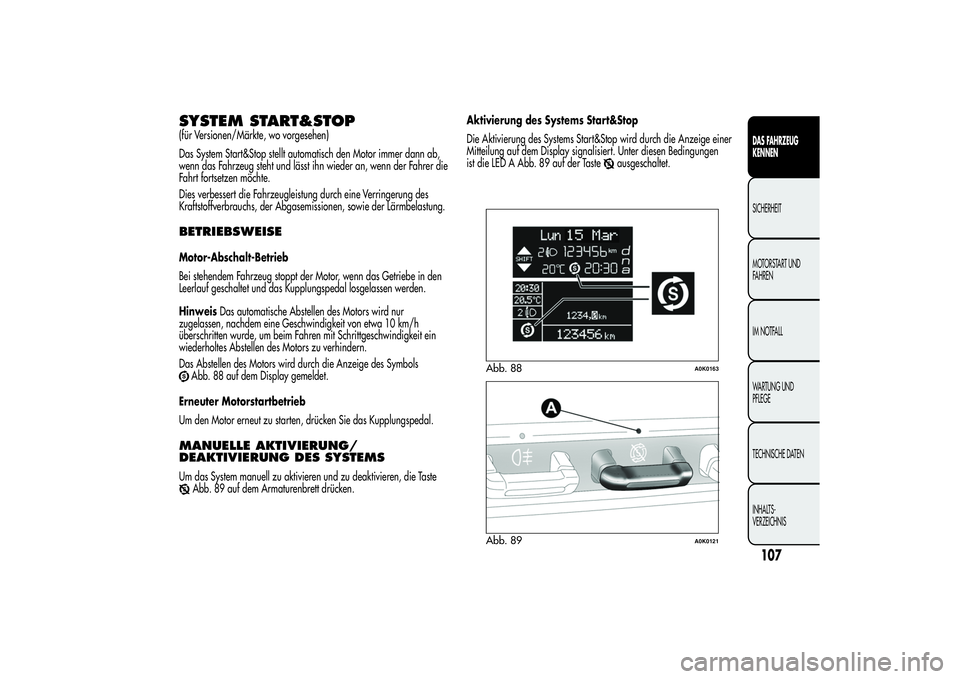

SYSTEM START&STOP(für Versionen/Märkte, wo vorgesehen)
Das System Start&Stop stellt automatisch den Motor immer dann ab,
wenn das Fahrzeug steht und lässt ihn wieder an, wenn der Fahrer die
Fahrt fortsetzen möchte.
Dies verbessert die Fahrzeugleistung durch eine Verringerung des
Kraftstoffverbrauchs, der Abgasemissionen, sowie der Lärmbelastung.BETRIEBSWEISEMotor-Abschalt-Betrieb
Bei stehendem Fahrzeug stoppt der Motor, wenn das Getriebe in den
Leerlauf geschaltet und das Kupplungspedal losgelassen werden.
HinweisDas automatische Abstellen des Motors wird nur
zugelassen, nachdem eine Geschwindigkeit von etwa 10 km/h
überschritten wurde, um beim Fahren mit Schrittgeschwindigkeit ein
wiederholtes Abstellen des Motors zu verhindern.
Das Abstellen des Motors wird durch die Anzeige des Symbols
Abb. 88 auf dem Display gemeldet.
Erneuter Motorstartbetrieb
Um den Motor erneut zu starten, drücken Sie das Kupplungspedal.
MANUELLE AKTIVIERUNG/
DEAKTIVIERUNG DES SYSTEMSUm das System manuell zu aktivieren und zu deaktivieren, die Taste
Abb. 89 auf dem Armaturenbrett drücken.Aktivierung des Systems Start&Stop
Die Aktivierung des Systems Start&Stop wird durch die Anzeige einer
Mitteilung auf dem Display signalisiert. Unter diesen Bedingungen
ist die LED A Abb. 89 auf der Taste
ausgeschaltet.
Abb. 88
A0K0163
Abb. 89
A0K0121
107DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

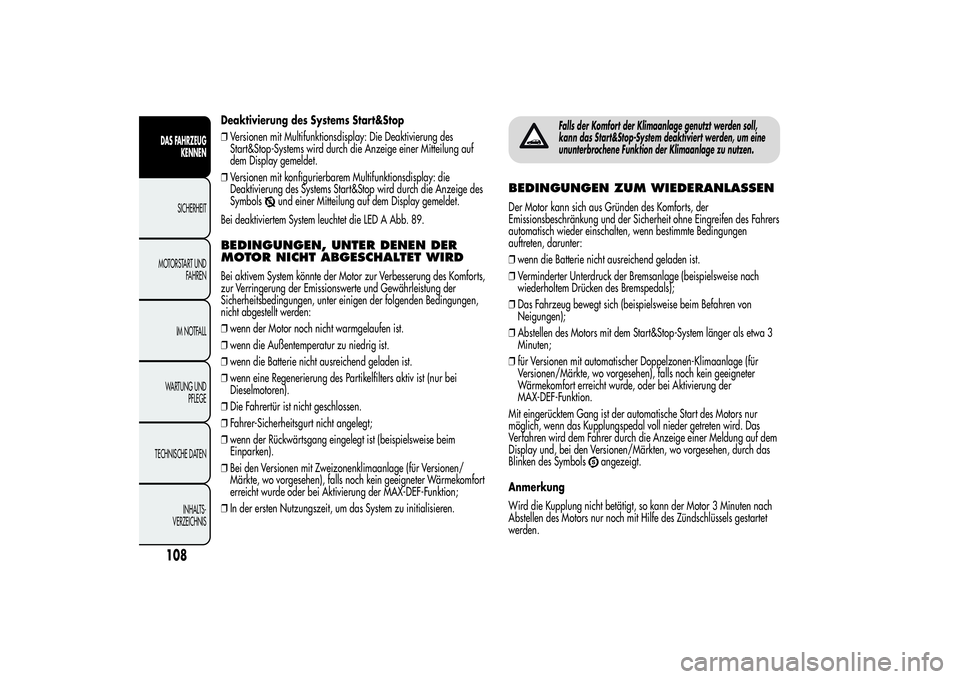

Deaktivierung des Systems Start&Stop
❒Versionen mit Multifunktionsdisplay: Die Deaktivierung des
Start&Stop-Systems wird durch die Anzeige einer Mitteilung auf
dem Display gemeldet.
❒Versionen mit konfigurierbarem Multifunktionsdisplay: die
Deaktivierung des Systems Start&Stop wird durch die Anzeige des
Symbols
und einer Mitteilung auf dem Display gemeldet.
Bei deaktiviertem System leuchtet die LED A Abb. 89.
BEDINGUNGEN, UNTER DENEN DER
MOTOR NICHT ABGESCHALTET WIRDBei aktivem System könnte der Motor zur Verbesserung des Komforts,
zur Verringerung der Emissionswerte und Gewährleistung der
Sicherheitsbedingungen, unter einigen der folgenden Bedingungen,
nicht abgestellt werden:
❒wenn der Motor noch nicht warmgelaufen ist.
❒wenn die Außentemperatur zu niedrig ist.
❒wenn die Batterie nicht ausreichend geladen ist.
❒wenn eine Regenerierung des Partikelfilters aktiv ist (nur bei
Dieselmotoren).
❒Die Fahrertür ist nicht geschlossen.
❒Fahrer-Sicherheitsgurt nicht angelegt;
❒wenn der Rückwärtsgang eingelegt ist (beispielsweise beim
Einparken).
❒Bei den Versionen mit Zweizonenklimaanlage (für Versionen/
Märkte, wo vorgesehen), falls noch kein geeigneter Wärmekomfort
erreicht wurde oder bei Aktivierung der MAX-DEF-Funktion;
❒In der ersten Nutzungszeit, um das System zu initialisieren.
Falls der Komfort der Klimaanlage genutzt werden soll,
kann das Start&Stop-System deaktiviert werden, um eine
ununterbrochene Funktion der Klimaanlage zu nutzen.
BEDINGUNGEN ZUM WIEDERANLASSENDer Motor kann sich aus Gründen des Komforts, der
Emissionsbeschränkung und der Sicherheit ohne Eingreifen des Fahrers
automatisch wieder einschalten, wenn bestimmte Bedingungen
auftreten, darunter:
❒wenn die Batterie nicht ausreichend geladen ist.
❒Verminderter Unterdruck der Bremsanlage (beispielsweise nach
wiederholtem Drücken des Bremspedals);
❒Das Fahrzeug bewegt sich (beispielsweise beim Befahren von
Neigungen);
❒Abstellen des Motors mit dem Start&Stop-System länger als etwa 3
Minuten;
❒für Versionen mit automatischer Doppelzonen-Klimaanlage (für
Versionen/Märkte, wo vorgesehen), falls noch kein geeigneter
Wärmekomfort erreicht wurde, oder bei Aktivierung der
MAX-DEF-Funktion.
Mit eingerücktem Gang ist der automatische Start des Motors nur
möglich, wenn das Kupplungspedal voll nieder getreten wird. Das
Verfahren wird dem Fahrer durch die Anzeige einer Meldung auf dem
Display und, bei den Versionen/Märkten, wo vorgesehen, durch das
Blinken des Symbols
angezeigt.
Anmerkung
Wird die Kupplung nicht betätigt, so kann der Motor 3 Minuten nach
Abstellen des Motors nur noch mit Hilfe des Zündschlüssels gestartet
werden.
108DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

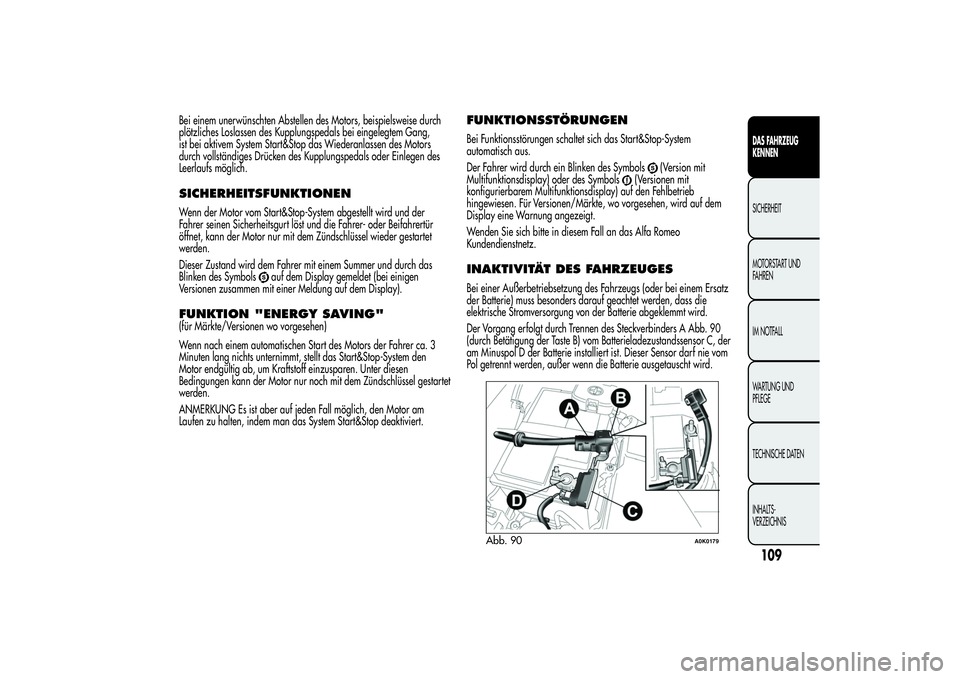

Bei einem unerwünschten Abstellen des Motors, beispielsweise durch
plötzliches Loslassen des Kupplungspedals bei eingelegtem Gang,
ist bei aktivem System Start&Stop das Wiederanlassen des Motors
durch vollständiges Drücken des Kupplungspedals oder Einlegen des
Leerlaufs möglich.SICHERHEITSFUNKTIONENWenn der Motor vom Start&Stop-System abgestellt wird und der
Fahrer seinen Sicherheitsgurt löst und die Fahrer- oder Beifahrertür
öffnet, kann der Motor nur mit dem Zündschlüssel wieder gestartet
werden.
Dieser Zustand wird dem Fahrer mit einem Summer und durch das
Blinken des Symbols
auf dem Display gemeldet (bei einigen
Versionen zusammen mit einer Meldung auf dem Display).
FUNKTION "ENERGY SAVING"(für Märkte/Versionen wo vorgesehen)
Wenn nach einem automatischen Start des Motors der Fahrer ca. 3
Minuten lang nichts unternimmt, stellt das Start&Stop-System den
Motor endgültig ab, um Kraftstoff einzusparen. Unter diesen
Bedingungen kann der Motor nur noch mit dem Zündschlüssel gestartet
werden.
ANMERKUNG Es ist aber auf jeden Fall möglich, den Motor am
Laufen zu halten, indem man das System Start&Stop deaktiviert.
FUNKTIONSSTÖRUNGENBei Funktionsstörungen schaltet sich das Start&Stop-System
automatisch aus.
Der Fahrer wird durch ein Blinken des Symbols
(Version mit
Multifunktionsdisplay) oder des Symbols
(Versionen mit
konfigurierbarem Multifunktionsdisplay) auf den Fehlbetrieb
hingewiesen. Für Versionen/Märkte, wo vorgesehen, wird auf dem
Display eine Warnung angezeigt.
Wenden Sie sich bitte in diesem Fall an das Alfa Romeo
Kundendienstnetz.
INAKTIVITÄT DES FAHRZEUGESBei einer Außerbetriebsetzung des Fahrzeugs (oder bei einem Ersatz
der Batterie) muss besonders darauf geachtet werden, dass die
elektrische Stromversorgung von der Batterie abgeklemmt wird.
Der Vorgang erfolgt durch Trennen des Steckverbinders A Abb. 90
(durch Betätigung der Taste B) vom Batterieladezustandssensor C, der
am Minuspol D der Batterie installiert ist. Dieser Sensor darf nie vom
Pol getrennt werden, außer wenn die Batterie ausgetauscht wird.
Abb. 90
A0K0179
109DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

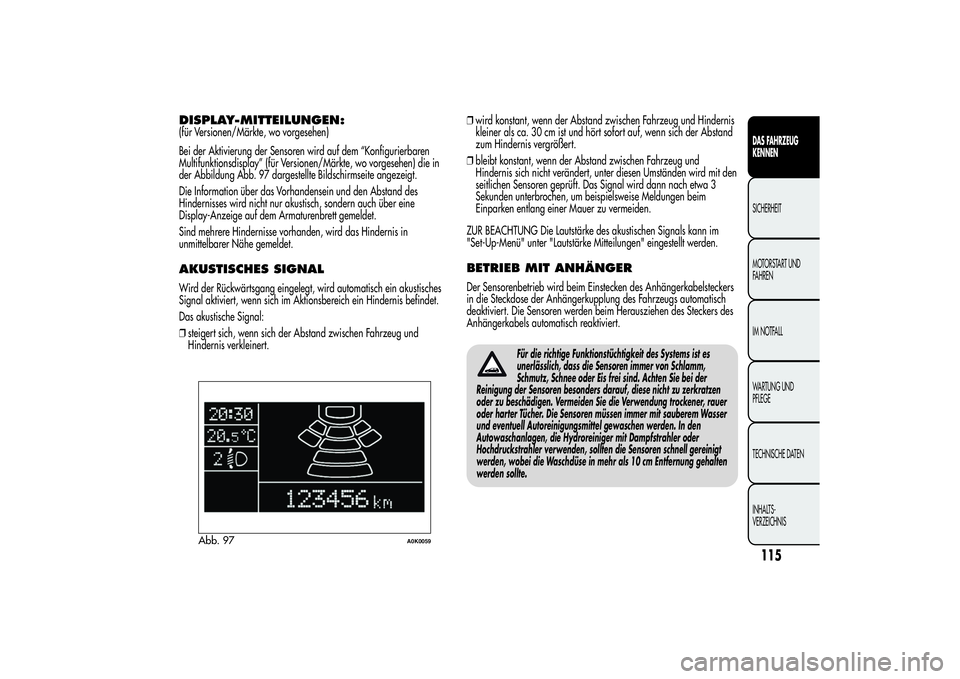

DISPLAY-MITTEILUNGEN:(für Versionen/Märkte, wo vorgesehen)
Bei der Aktivierung der Sensoren wird auf dem “Konfigurierbaren
Multifunktionsdisplay” (für Versionen/Märkte, wo vorgesehen) die in
der Abbildung Abb. 97 dargestellte Bildschirmseite angezeigt.
Die Information über das Vorhandensein und den Abstand des
Hindernisses wird nicht nur akustisch, sondern auch über eine
Display-Anzeige auf dem Armaturenbrett gemeldet.
Sind mehrere Hindernisse vorhanden, wird das Hindernis in
unmittelbarer Nähe gemeldet.AKUSTISCHES SIGNALWird der Rückwärtsgang eingelegt, wird automatisch ein akustisches
Signal aktiviert, wenn sich im Aktionsbereich ein Hindernis befindet.
Das akustische Signal:
❒steigert sich, wenn sich der Abstand zwischen Fahrzeug und
Hindernis verkleinert.❒wird konstant, wenn der Abstand zwischen Fahrzeug und Hindernis
kleiner als ca. 30 cm ist und hört sofort auf, wenn sich der Abstand
zum Hindernis vergrößert.
❒bleibt konstant, wenn der Abstand zwischen Fahrzeug und
Hindernis sich nicht verändert, unter diesen Umständen wird mit den
seitlichen Sensoren geprüft. Das Signal wird dann nach etwa 3
Sekunden unterbrochen, um beispielsweise Meldungen beim
Einparken entlang einer Mauer zu vermeiden.
ZUR BEACHTUNG Die Lautstärke des akustischen Signals kann im
"Set-Up-Menü" unter "Lautstärke Mitteilungen" eingestellt werden.
BETRIEB MIT ANHÄNGERDer Sensorenbetrieb wird beim Einstecken des Anhängerkabelsteckers
in die Steckdose der Anhängerkupplung des Fahrzeugs automatisch
deaktiviert. Die Sensoren werden beim Herausziehen des Steckers des
Anhängerkabels automatisch reaktiviert.
Für die richtige Funktionstüchtigkeit des Systems ist es
unerlässlich, dass die Sensoren immer von Schlamm,
Schmutz, Schnee oder Eis frei sind. Achten Sie bei der
Reinigung der Sensoren besonders darauf, diese nicht zu zerkratzen
oder zu beschädigen. Vermeiden Sie die Verwendung trockener, rauer
oder harter Tücher. Die Sensoren müssen immer mit sauberem Wasser
und eventuell Autoreinigungsmittel gewaschen werden. In den
Autowaschanlagen, die Hydroreiniger mit Dampfstrahler oder
Hochdruckstrahler verwenden, sollten die Sensoren schnell gereinigt
werden, wobei die Waschdüse in mehr als 10 cm Entfernung gehalten
werden sollte.
Abb. 97
A0K0059
115DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

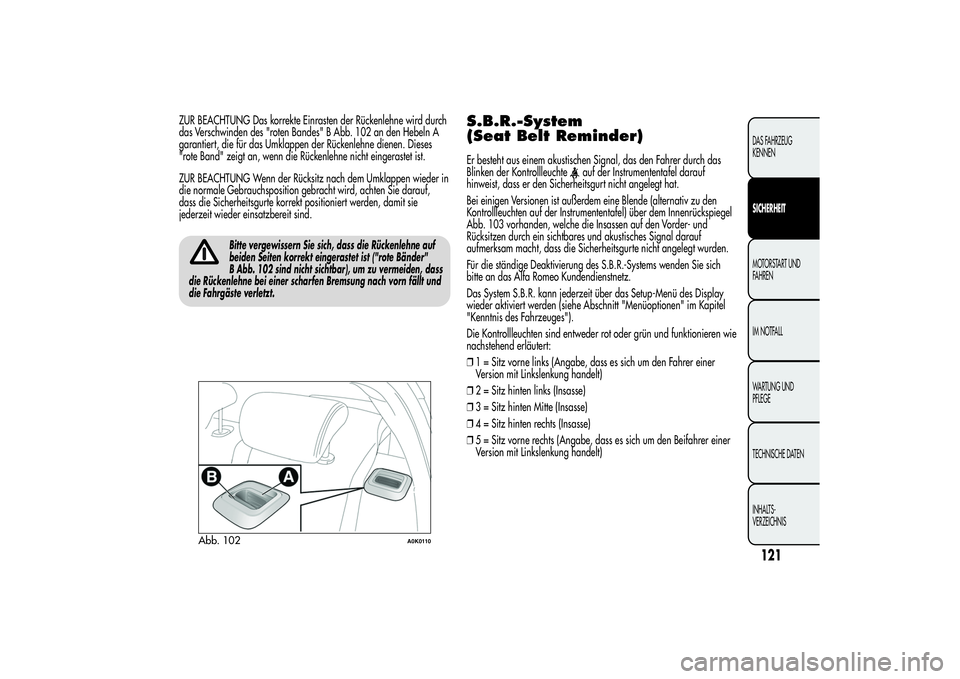

ZUR BEACHTUNG Das korrekte Einrasten der Rückenlehne wird durch
das Verschwinden des "roten Bandes" B Abb. 102 an den Hebeln A
garantiert, die für das Umklappen der Rückenlehne dienen. Dieses
"rote Band" zeigt an, wenn die Rückenlehne nicht eingerastet ist.
ZUR BEACHTUNG Wenn der Rücksitz nach dem Umklappen wieder in
die normale Gebrauchsposition gebracht wird, achten Sie darauf,
dass die Sicherheitsgurte korrekt positioniert werden, damit sie
jederzeit wieder einsatzbereit sind.
Bitte vergewissern Sie sich, dass die Rückenlehne auf
beiden Seiten korrekt eingerastet ist ("rote Bänder"
B Abb. 102 sind nicht sichtbar), um zu vermeiden, dass
die Rückenlehne bei einer scharfen Bremsung nach vorn fällt und
die Fahrgäste verletzt.
S.B.R.-System
(Seat Belt Reminder)Er besteht aus einem akustischen Signal, das den Fahrer durch das
Blinken der Kontrollleuchte
auf der Instrumententafel darauf
hinweist, dass er den Sicherheitsgurt nicht angelegt hat.
Bei einigen Versionen ist außerdem eine Blende (alternativ zu den
Kontrollleuchten auf der Instrumententafel) über dem Innenrückspiegel
Abb. 103 vorhanden, welche die Insassen auf den Vorder- und
Rücksitzen durch ein sichtbares und akustisches Signal darauf
aufmerksam macht, dass die Sicherheitsgurte nicht angelegt wurden.
Für die ständige Deaktivierung des S.B.R.-Systems wenden Sie sich
bitte an das Alfa Romeo Kundendienstnetz.
Das System S.B.R. kann jederzeit über das Setup-Menü des Display
wieder aktiviert werden (siehe Abschnitt "Menüoptionen" im Kapitel
"Kenntnis des Fahrzeuges").
Die Kontrollleuchten sind entweder rot oder grün und funktionieren wie
nachstehend erläutert:
❒1 = Sitz vorne links (Angabe, dass es sich um den Fahrer einer
Version mit Linkslenkung handelt)
❒2 = Sitz hinten links (Insasse)
❒3 = Sitz hinten Mitte (Insasse)
❒4 = Sitz hinten rechts (Insasse)
❒5 = Sitz vorne rechts (Angabe, dass es sich um den Beifahrer einer
Version mit Linkslenkung handelt)
Abb. 102
A0K0110
121DAS FAHRZEUG
KENNENSICHERHEITMOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

Den Kopf, die Arme oder die Ellenbogen nicht auf die
Tür, die Fenster und im Bereich des Window Bag
aufstützen, um mögliche Verletzungen während des
Aufblasens zu vermeiden.Lassen Sie nie den Kopf, die Arme oder die Ellenbogen
aus den Fenstern herausragen.
HINWEIS
Die Sitze nicht mit Wasser oder Dampfdruck reinigen (sondern von
Hand oder an den automatischen Waschanlagen für Sitze).
Die Aktivierung der Frontairbags und/oder Seitenairbags ist möglich,
wenn das Fahrzeug einen Aufprall erleidet, der den Bereich des
Unterbodens betrifft (z.B. starke Stöße gegen Stufen, Bordsteine,
Fahren des Fahrzeuges in große Löcher oder Straßenunebenheiten
usw...).Das Auslösen der Airbags befreit eine kleine Menge Staub: dieser ist
nicht giftig und weist nicht auf einen beginnenden Brand hin. Der
Staub könnte jedoch die Haut und die Augen reizen: waschen Sie sich
in diesem Fall mit Neutralseife und Wasser.
Alle Kontroll-, Reparatur- und Ersatzarbeiten der Airbags müssen vom
Alfa Romeo Kundendienstnetz durchgeführt werden.
Bei Verschrottung des Fahrzeuges wenden Sie sich bitte an das Alfa
Romeo-Kundendienstnetz, das die Airbaganlage deaktivieren muss.
Die Aktivierung der Gurtstraffer und der Airbags wird, je nach
Aufprallart, differenziert entschieden. Die nicht erfolgende Aktivierung
einer oder mehrerer dieser Elemente ist deshalb kein Anzeichen für
eine Funktionsstörung des Systems.
Wenn die Kontrollleuchte
beim Drehen des
Schlüssels auf MAR nicht aufleuchtet oder während der
Fahr ständig leuchtet (bei einigen Versionen zusammen
mit einer Meldung auf dem Display), kann es sein, dass eine
Störung an den Rückhaltesystemen vorliegt. In diesem Fall
werden die Airbags oder die Gurtstraffer bei einem Unfall nicht
aktiviert oder in einigen wenigen Fällen fälschlicherweise
aktiviert. Wenden Sie sich für die sofortige Kontrolle des Systems
an den Alfa Romeo Kundendienst, bevor Sie weiterfahren.
Die Verfalldaten der pyrotechnischen Ladung und des
Spiralkabels sind auf dem entsprechenden Kennschild
im Handschuhfach angegeben. Rücken diese
Verfalldaten näher, wenden Sie sich bitte an den autorisierten
Alfa-Romeo-Kundendienst.
Abb. 117
A0K0035
137DAS FAHRZEUG
KENNENSICHERHEITMOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

SICHERUNGSKASTEN AM
ARMATURENBRETTAbb. 162GESCHÜTZTE VORRICHTUNG SICHERUNG AMPERE
rechtes FernlichtF91 7,5
Linkes FernlichtF90 7,5
Rechtes Abblendlicht (Versionen mit Halogenlampen) F12 7,5
Linkes Abblendlicht (Versionen mit Halogenlampen) F13 7,5
Rechtes Abblendlicht (Versionen mit Bi-Xenon-Scheinwerfern) F12 15
Linkes Abblendlicht (Versionen mit Bi-Xenon-Lampen) F13 15
Nebelscheinwerfer rechtsF93 7,5
Nebelscheinwerfer linksF92 7,5
Deckenleuchte im Kofferraum/Make-Up-Leuchte/Ablagefachleuchte/Vordere und hintere
Innenleuchte/Display des RadionavigationsgerätsF32 10
Unterschiedliche DiensteF31 5
Hinterer Scheibenheber (links)F33 20
Hinterer Scheibenheber (rechts)F34 20
+30F36 10
Unterschiedliche DiensteF37 7,5
ZentralverriegelungF38 20
Stromversorgung Body ComputerF42 5
Zweirichtungspumpe Scheibenwaschanlage F43 20
Scheibenheber vorne (Fahrerseite) F47 20
179DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHRENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

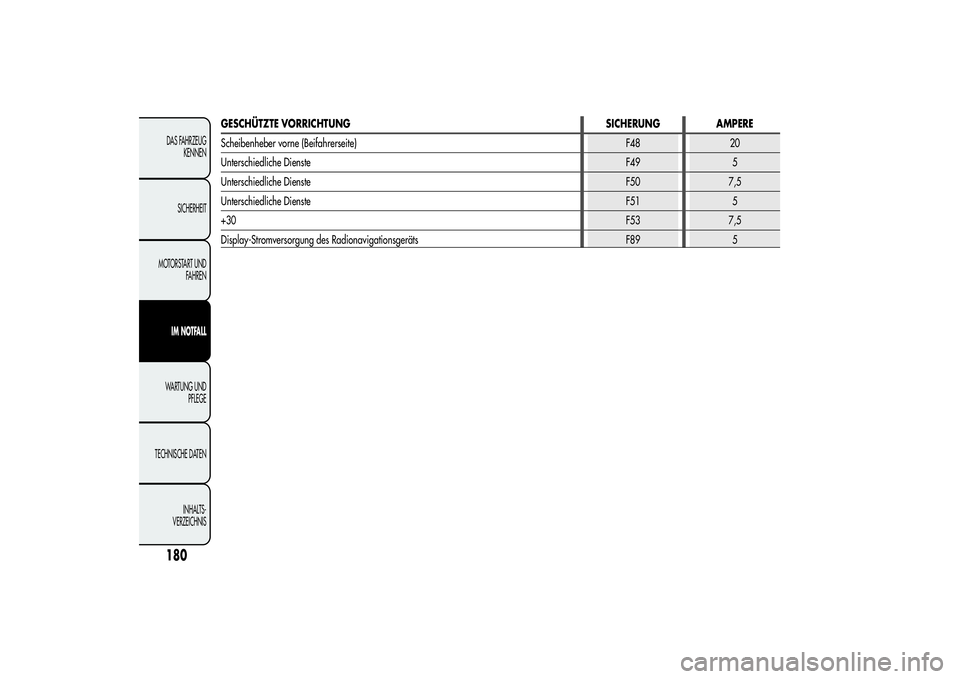

GESCHÜTZTE VORRICHTUNG SICHERUNG AMPERE
Scheibenheber vorne (Beifahrerseite) F48 20
Unterschiedliche DiensteF49 5
Unterschiedliche DiensteF50 7,5
Unterschiedliche DiensteF51 5
+30F53 7,5
Display-Stromversorgung des Radionavigationsgeräts F89 5
180DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHRENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
