2013 Alfa Romeo Giulietta display

Service (Programmierte Wartung)Diese Funktion ermöglicht die Anzeige von Hinweisen zur Fälligkeit der
auf Kilometer oder Tage bezogenen Inspektionen und Kontrollen.
Mit der Funktion Service kann auch die Fälligkeit (in Kilometern oder
Meilen) des Motoröllwechsels angezeigt werden.
Für das Nachschlagen dieser Angaben wie folgt vorgehen:
❒die Taste SET/
kurz drücken, woraufhin das Display die noch
fehlenden Kilometer oder Meilen bis zur Fälligkeit der nächsten
Inspektion anzeigt (abhängig davon, was zuvor eingestellt war)
(siehe Abschnitt "Maßeinheiten");
❒die Taste SET/kurz drücken, um zur Menübildschirmseite
zurückzukehren oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren.
ZUR BEACHTUNG Der "Plan für die programmierte Wartung" sieht
eine Inspektion des Fahrzeuges alle 30.000 Km (Versionen 1.4 Benzin)
oder alle 35.000 Km (Versionen 1750 Turbo Benzin und
Dieselversionen) vor. Diese Anzeige erscheint automatisch bei Schlüssel
auf MAR ab 2.000 km (oder dem entsprechenden Wert in Meilen)
vor der Fälligkeit und wieder alle 200 km (oder dem entsprechenden
Wert in Meilen). Unter 200 km erscheinen die Anzeigen in kürzeren
Zeitabständen wiederholt. Die Anzeige erfolgt je nach der für die
Maßeinheit vorgenommenen Einstellung in km oder Meilen. Wenn die
planmäßige Wartung („Scheckheftwartung”) bevorsteht, erscheint
auf dem Display die Meldung „Service” gefolgt von der Anzahl der
Kilometer/Meilen, die bis zur Wartung des Fahrzeugs fehlen, wenn
der Zündschlüssels auf MAR gedreht wird. Wenden Sie sich an das
Alfa Romeo Kundendienstnetz, das außer den im "Plan der
programmierten Wartung" vorgesehenen Wartungsarbeiten die
Rücksetzung dieser Anzeige (Reset) vornimmt.
Air Bag/Beifahrerairbag
(Aktivierung/Deaktivierung vorderes
Beifahrerairbag und Seitenairbags für
den Schutz von Ober- und
Unterköroper und der Schultern -
Side bag)Diese Funktion erlaubt das Ein-/Ausschalten des
Beifahrerseitenairbags.
Fahren Sie folgendermaßen fort:
❒Drücken Sie die Taste SET/
und drücken Sie, nachdem durch
Druck der Tasten "
" oder "
die Meldung (Bag pass:
Off) (für die Deaktivierung) oder die Meldung (Bag pass: On) (für
die Aktivierung) angezeigt wurde, die Taste SET/
erneut.
❒Auf dem Display wird die Meldung mit der Bitte um Bestätigung
angezeigt;
❒Mit den Tasten "
" oder "
" „JA" (zur Bestätigung der
Aktivierung/Deaktivierung) oder aber „Nein" auswählen (keine
Bestätigung);
❒die Taste SET/
kurz drücken, es erscheint eine Meldung zur
Bestätigung der Wahl, und Sie kehren auf die Menübildschirmseite
zurück, oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren, ohne zu speichern.
Tagfahrlichter (DRL)Diese Funktion ermöglicht die Aktivierung/Deaktivierung der
Taglichter.
Gehen Sie zum Ein- oder Ausschalten dieser Funktion wie folgt vor:
❒die Taste SET/
kurz drücken, auf dem Display erscheint ein
Untermenü;
❒die Taste SET/kurz drücken, im Display erscheint blinkend
"On" oder "Off" (je nach der vorhergehenden Einstellung);
28
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

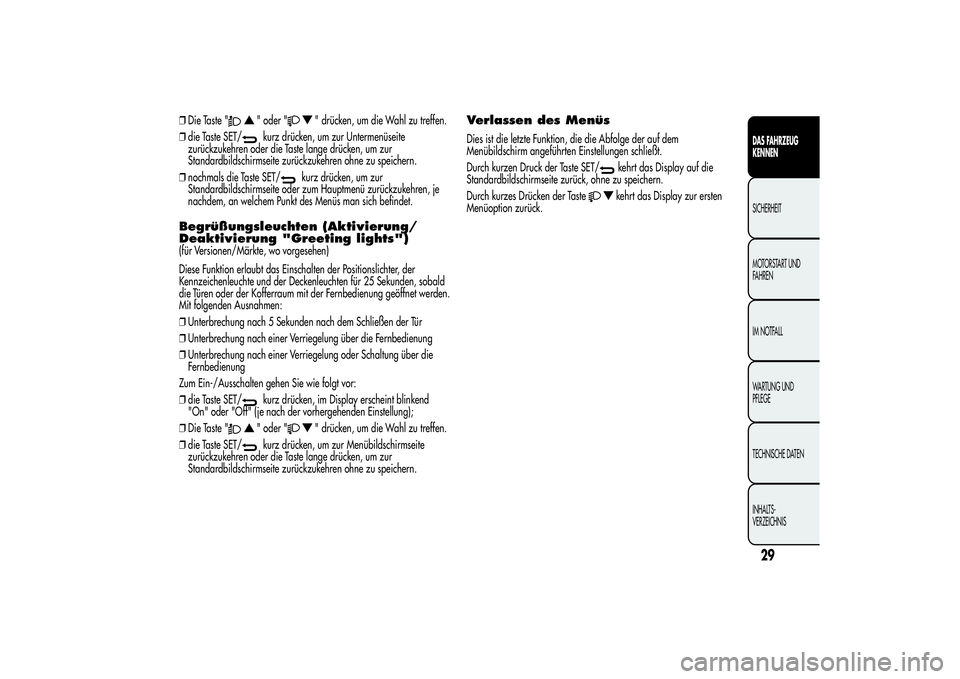

❒Die Taste "
" oder "
" drücken, um die Wahl zu treffen.
❒die Taste SET/
kurz drücken, um zur Untermenüseite
zurückzukehren oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren ohne zu speichern.
❒nochmals die Taste SET/
kurz drücken, um zur
Standardbildschirmseite oder zum Hauptmenü zurückzukehren, je
nachdem, an welchem Punkt des Menüs man sich befindet.
Begrüßungsleuchten (Aktivierung/
Deaktivierung "Greeting lights")(für Versionen/Märkte, wo vorgesehen)
Diese Funktion erlaubt das Einschalten der Positionslichter, der
Kennzeichenleuchte und der Deckenleuchten für 25 Sekunden, sobald
die Türen oder der Kofferraum mit der Fernbedienung geöffnet werden.
Mit folgenden Ausnahmen:
❒Unterbrechung nach 5 Sekunden nach dem Schließen der Tür
❒Unterbrechung nach einer Verriegelung über die Fernbedienung
❒Unterbrechung nach einer Verriegelung oder Schaltung über die
Fernbedienung
Zum Ein-/Ausschalten gehen Sie wie folgt vor:
❒die Taste SET/
kurz drücken, im Display erscheint blinkend
"On" oder "Off" (je nach der vorhergehenden Einstellung);
❒Die Taste "" oder "
" drücken, um die Wahl zu treffen.
❒die Taste SET/
kurz drücken, um zur Menübildschirmseite
zurückzukehren oder die Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren ohne zu speichern.
Verlassen des MenüsDies ist die letzte Funktion, die die Abfolge der auf dem
Menübildschirm angeführten Einstellungen schließt.
Durch kurzen Druck der Taste SET/
kehrt das Display auf die
Standardbildschirmseite zurück, ohne zu speichern.
Durch kurzes Drücken der Tastekehrt das Display zur ersten
Menüoption zurück.
29DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

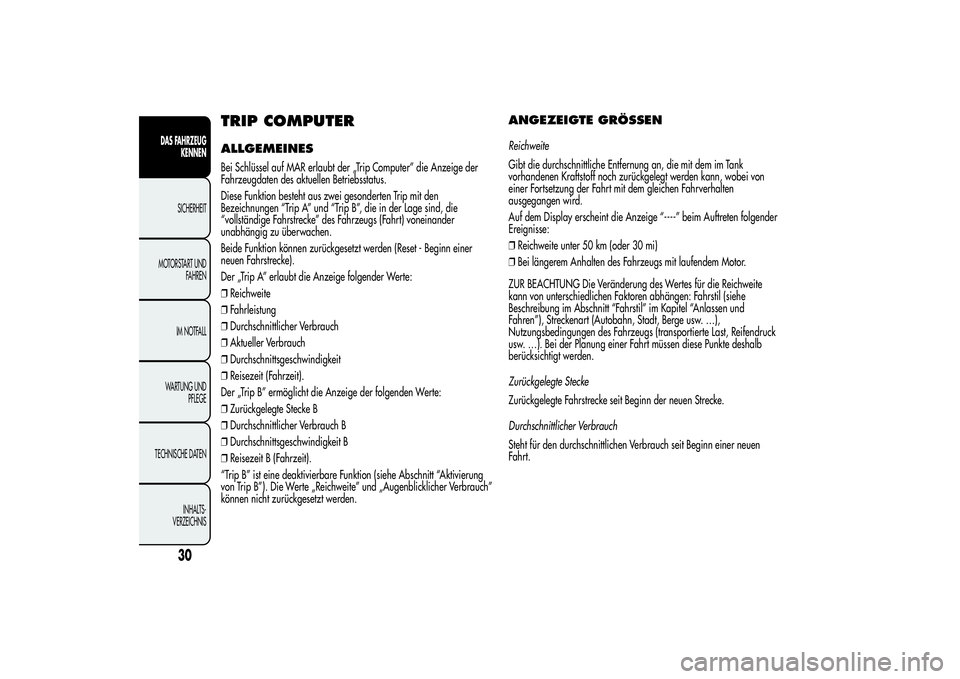

TRIP COMPUTERALLGEMEINESBei Schlüssel auf MAR erlaubt der „Trip Computer” die Anzeige der
Fahrzeugdaten des aktuellen Betriebsstatus.
Diese Funktion besteht aus zwei gesonderten Trip mit den
Bezeichnungen “Trip A” und “Trip B”, die in der Lage sind, die
“vollständige Fahrstrecke” des Fahrzeugs (Fahrt) voneinander
unabhängig zu überwachen.
Beide Funktion können zurückgesetzt werden (Reset - Beginn einer
neuen Fahrstrecke).
Der „Trip A” erlaubt die Anzeige folgender Werte:
❒Reichweite
❒Fahrleistung
❒Durchschnittlicher Verbrauch
❒Aktueller Verbrauch
❒Durchschnittsgeschwindigkeit
❒Reisezeit (Fahrzeit).
Der „Trip B” ermöglicht die Anzeige der folgenden Werte:
❒Zurückgelegte Stecke B
❒Durchschnittlicher Verbrauch B
❒Durchschnittsgeschwindigkeit B
❒Reisezeit B (Fahrzeit).
“Trip B” ist eine deaktivierbare Funktion (siehe Abschnitt “Aktivierung
von Trip B”). Die Werte „Reichweite” und „Augenblicklicher Verbrauch”
können nicht zurückgesetzt werden.
ANGEZEIGTE GRÖSSENReichweite
Gibt die durchschnittliche Entfernung an, die mit dem im Tank
vorhandenen Kraftstoff noch zurückgelegt werden kann, wobei von
einer Fortsetzung der Fahrt mit dem gleichen Fahrverhalten
ausgegangen wird.
Auf dem Display erscheint die Anzeige “----” beim Auftreten folgender
Ereignisse:
❒Reichweite unter 50 km (oder 30 mi)
❒Bei längerem Anhalten des Fahrzeugs mit laufendem Motor.
ZUR BEACHTUNG Die Veränderung des Wertes für die Reichweite
kann von unterschiedlichen Faktoren abhängen: Fahrstil (siehe
Beschreibung im Abschnitt “Fahrstil” im Kapitel “Anlassen und
Fahren”), Streckenart (Autobahn, Stadt, Berge usw. …),
Nutzungsbedingungen des Fahrzeugs (transportierte Last, Reifendruck
usw. …). Bei der Planung einer Fahrt müssen diese Punkte deshalb
berücksichtigt werden.
Zurückgelegte Stecke
Zurückgelegte Fahrstrecke seit Beginn der neuen Strecke.
Durchschnittlicher Verbrauch
Steht für den durchschnittlichen Verbrauch seit Beginn einer neuen
Fahrt.
30
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

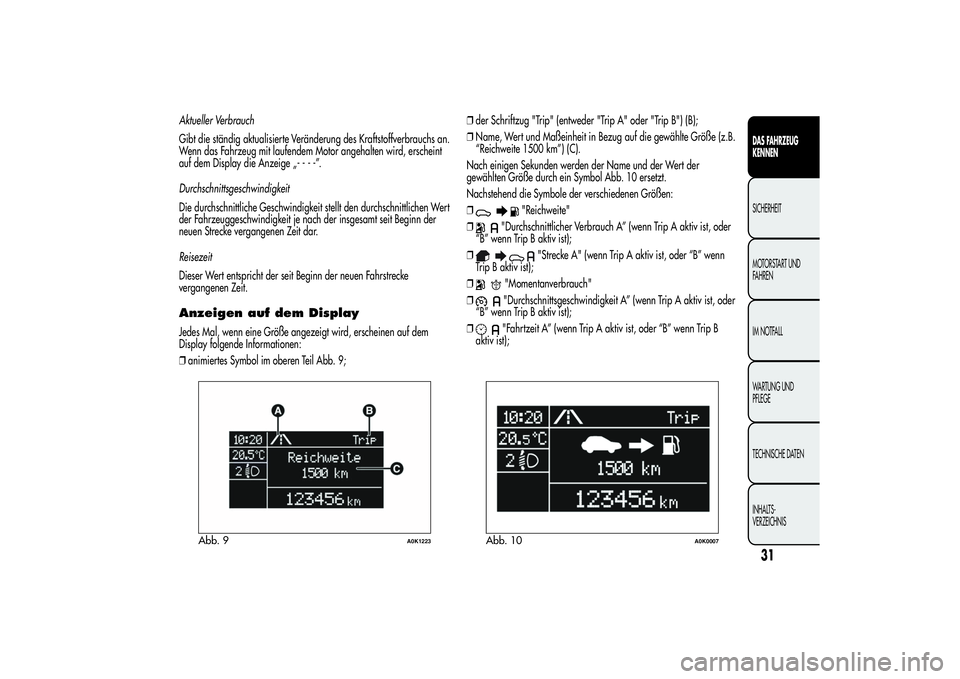

Aktueller Verbrauch
Gibt die ständig aktualisierte Veränderung des Kraftstoffverbrauchs an.
Wenn das Fahrzeug mit laufendem Motor angehalten wird, erscheint
auf dem Display die Anzeige „----”.
Durchschnittsgeschwindigkeit
Die durchschnittliche Geschwindigkeit stellt den durchschnittlichen Wert
der Fahrzeuggeschwindigkeit je nach der insgesamt seit Beginn der
neuen Strecke vergangenen Zeit dar.
Reisezeit
Dieser Wert entspricht der seit Beginn der neuen Fahrstrecke
vergangenen Zeit.Anzeigen auf dem DisplayJedes Mal, wenn eine Größe angezeigt wird, erscheinen auf dem
Display folgende Informationen:
❒animiertes Symbol im oberen Teil Abb. 9;❒der Schriftzug "Trip" (entweder "Trip A" oder "Trip B") (B);
❒Name, Wert und Maßeinheit in Bezug auf die gewählte Größe (z.B.
“Reichweite 1500 km”) (C).
Nach einigen Sekunden werden der Name und der Wert der
gewählten Größe durch ein Symbol Abb. 10 ersetzt.
Nachstehend die Symbole der verschiedenen Größen:
❒
"Reichweite"
❒
"Durchschnittlicher Verbrauch A” (wenn Trip A aktiv ist, oder
“B” wenn Trip B aktiv ist);
❒
"Strecke A" (wenn Trip A aktiv ist, oder “B” wenn
Trip B aktiv ist);
❒
"Momentanverbrauch"
❒"Durchschnittsgeschwindigkeit A” (wenn Trip A aktiv ist, oder
“B” wenn Trip B aktiv ist);
❒"Fahrtzeit A” (wenn Trip A aktiv ist, oder “B” wenn Trip B
aktiv ist);
Abb. 9
A0K1223
Abb. 10
A0K0007
31DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

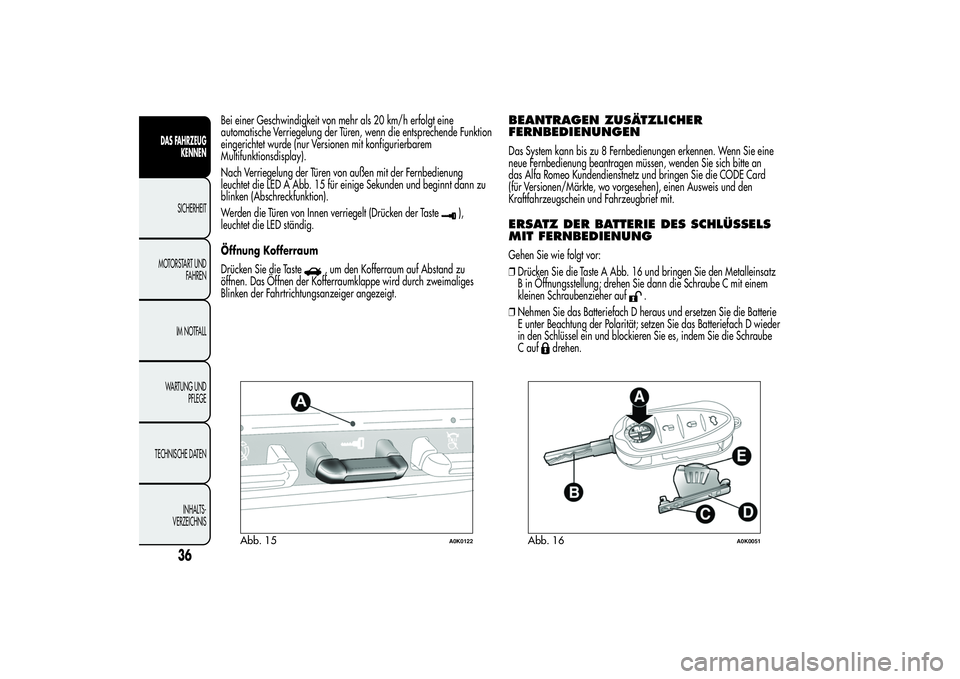

Bei einer Geschwindigkeit von mehr als 20 km/h erfolgt eine
automatische Verriegelung der Türen, wenn die entsprechende Funktion
eingerichtet wurde (nur Versionen mit konfigurierbarem
Multifunktionsdisplay).
Nach Verriegelung der Türen von außen mit der Fernbedienung
leuchtet die LED A Abb. 15 für einige Sekunden und beginnt dann zu
blinken (Abschreckfunktion).
Werden die Türen von Innen verriegelt (Drücken der Taste
),
leuchtet die LED ständig.
Öffnung Kofferraum
Drücken Sie die Taste
, um den Kofferraum auf Abstand zu
öffnen. Das Öffnen der Kofferraumklappe wird durch zweimaliges
Blinken der Fahrtrichtungsanzeiger angezeigt.
BEANTRAGEN ZUSÄTZLICHER
FERNBEDIENUNGENDas System kann bis zu 8 Fernbedienungen erkennen. Wenn Sie eine
neue Fernbedienung beantragen müssen, wenden Sie sich bitte an
das Alfa Romeo Kundendienstnetz und bringen Sie die CODE Card
(für Versionen/Märkte, wo vorgesehen), einen Ausweis und den
Kraftfahrzeugschein und Fahrzeugbrief mit.ERSATZ DER BATTERIE DES SCHLÜSSELS
MIT FERNBEDIENUNGGehen Sie wie folgt vor:
❒Drücken Sie die Taste A Abb. 16 und bringen Sie den Metalleinsatz
B in Öffnungsstellung; drehen Sie dann die Schraube C mit einem
kleinen Schraubenzieher auf
.
❒Nehmen Sie das Batteriefach D heraus und ersetzen Sie die Batterie
E unter Beachtung der Polarität; setzen Sie das Batteriefach D wieder
in den Schlüssel ein und blockieren Sie es, indem Sie die Schraube
C auf
drehen.
Abb. 15
A0K0122
Abb. 16
A0K0051
36
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

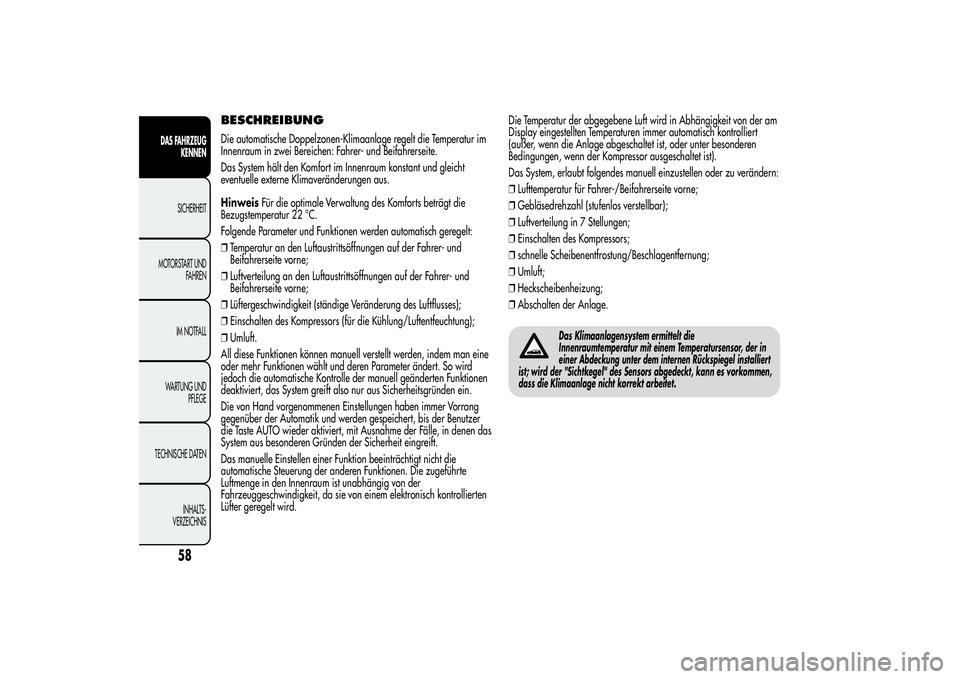

BESCHREIBUNGDie automatische Doppelzonen-Klimaanlage regelt die Temperatur im
Innenraum in zwei Bereichen: Fahrer- und Beifahrerseite.
Das System hält den Komfort im Innenraum konstant und gleicht
eventuelle externe Klimaveränderungen aus.
HinweisFür die optimale Verwaltung des Komforts beträgt die
Bezugstemperatur 22 °C.
Folgende Parameter und Funktionen werden automatisch geregelt:
❒Temperatur an den Luftaustrittsöffnungen auf der Fahrer- und
Beifahrerseite vorne;
❒Luftverteilung an den Luftaustrittsöffnungen auf der Fahrer- und
Beifahrerseite vorne;
❒Lüftergeschwindigkeit (ständige Veränderung des Luftflusses);
❒Einschalten des Kompressors (für die Kühlung/Luftentfeuchtung);
❒Umluft.
All diese Funktionen können manuell verstellt werden, indem man eine
oder mehr Funktionen wählt und deren Parameter ändert. So wird
jedoch die automatische Kontrolle der manuell geänderten Funktionen
deaktiviert, das System greift also nur aus Sicherheitsgründen ein.
Die von Hand vorgenommenen Einstellungen haben immer Vorrang
gegenüber der Automatik und werden gespeichert, bis der Benutzer
die Taste AUTO wieder aktiviert, mit Ausnahme der Fälle, in denen das
System aus besonderen Gründen der Sicherheit eingreift.
Das manuelle Einstellen einer Funktion beeinträchtigt nicht die
automatische Steuerung der anderen Funktionen. Die zugeführte
Luftmenge in den Innenraum ist unabhängig von der
Fahrzeuggeschwindigkeit, da sie von einem elektronisch kontrollierten
Lüfter geregelt wird.Die Temperatur der abgegebene Luft wird in Abhängigkeit von der am
Display eingestellten Temperaturen immer automatisch kontrolliert
(außer, wenn die Anlage abgeschaltet ist, oder unter besonderen
Bedingungen, wenn der Kompressor ausgeschaltet ist).
Das System, erlaubt folgendes manuell einzustellen oder zu verändern:
❒Lufttemperatur für Fahrer-/Beifahrerseite vorne;
❒Gebläsedrehzahl (stufenlos verstellbar);
❒Luftverteilung in 7 Stellungen;
❒Einschalten des Kompressors;
❒schnelle Scheibenentfrostung/Beschlagentfernung;
❒Umluft;
❒Heckscheibenheizung;
❒Abschalten der Anlage.
Das Klimaanlagensystem ermittelt die
Innenraumtemperatur mit einem Temperatursensor, der in
einer Abdeckung unter dem internen Rückspiegel installiert
ist; wird der "Sichtkegel" des Sensors abgedeckt, kann es vorkommen,
dass die Klimaanlage nicht korrekt arbeitet.
58
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

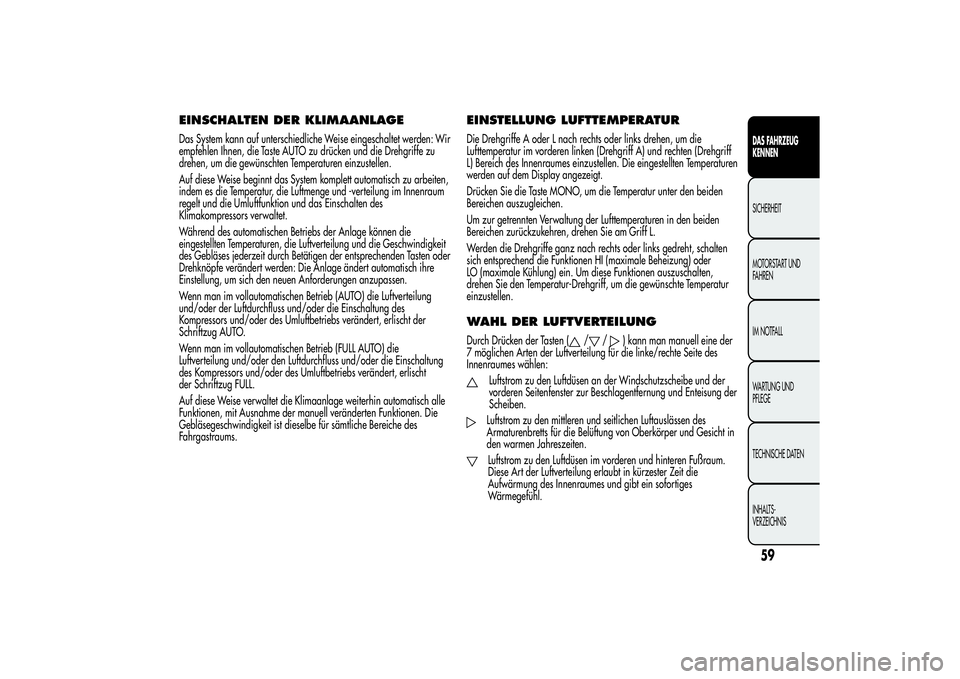

EINSCHALTEN DER KLIMAANLAGEDas System kann auf unterschiedliche Weise eingeschaltet werden: Wir
empfehlen Ihnen, die Taste AUTO zu drücken und die Drehgriffe zu
drehen, um die gewünschten Temperaturen einzustellen.
Auf diese Weise beginnt das System komplett automatisch zu arbeiten,
indem es die Temperatur, die Luftmenge und -verteilung im Innenraum
regelt und die Umluftfunktion und das Einschalten des
Klimakompressors verwaltet.
Während des automatischen Betriebs der Anlage können die
eingestellten Temperaturen, die Luftverteilung und die Geschwindigkeit
des Gebläses jederzeit durch Betätigen der entsprechenden Tasten oder
Drehknöpfe verändert werden: Die Anlage ändert automatisch ihre
Einstellung, um sich den neuen Anforderungen anzupassen.
Wenn man im vollautomatischen Betrieb (AUTO) die Luftverteilung
und/oder der Luftdurchfluss und/oder die Einschaltung des
Kompressors und/oder des Umluftbetriebs verändert, erlischt der
Schriftzug AUTO.
Wenn man im vollautomatischen Betrieb (FULL AUTO) die
Luftverteilung und/oder den Luftdurchfluss und/oder die Einschaltung
des Kompressors und/oder des Umluftbetriebs verändert, erlischt
der Schriftzug FULL.
Auf diese Weise verwaltet die Klimaanlage weiterhin automatisch alle
Funktionen, mit Ausnahme der manuell veränderten Funktionen. Die
Gebläsegeschwindigkeit ist dieselbe für sämtliche Bereiche des
Fahrgastraums.
EINSTELLUNG LUFTTEMPERATURDie Drehgriffe A oder L nach rechts oder links drehen, um die
Lufttemperatur im vorderen linken (Drehgriff A) und rechten (Drehgriff
L) Bereich des Innenraumes einzustellen. Die eingestellten Temperaturen
werden auf dem Display angezeigt.
Drücken Sie die Taste MONO, um die Temperatur unter den beiden
Bereichen auszugleichen.
Um zur getrennten Verwaltung der Lufttemperaturen in den beiden
Bereichen zurückzukehren, drehen Sie am Griff L.
Werden die Drehgriffe ganz nach rechts oder links gedreht, schalten
sich entsprechend die Funktionen HI (maximale Beheizung) oder
LO (maximale Kühlung) ein. Um diese Funktionen auszuschalten,
drehen Sie den Temperatur-Drehgriff, um die gewünschte Temperatur
einzustellen.WAHL DER LUFTVERTEILUNGDurch Drücken der Tasten (
/
/
) kann man manuell eine der
7 möglichen Arten der Luftverteilung für die linke/rechte Seite des
Innenraumes wählen:
Luftstrom zu den Luftdüsen an der Windschutzscheibe und der
vorderen Seitenfenster zur Beschlagentfernung und Enteisung der
Scheiben.Luftstrom zu den mittleren und seitlichen Luftauslässen des
Armaturenbretts für die Belüftung von Oberkörper und Gesicht in
den warmen Jahreszeiten.Luftstrom zu den Luftdüsen im vorderen und hinteren Fußraum.
Diese Art der Luftverteilung erlaubt in kürzester Zeit die
Aufwärmung des Innenraumes und gibt ein sofortiges
Wärmegefühl.
59DAS FAHRZEUG
KENNENSICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS

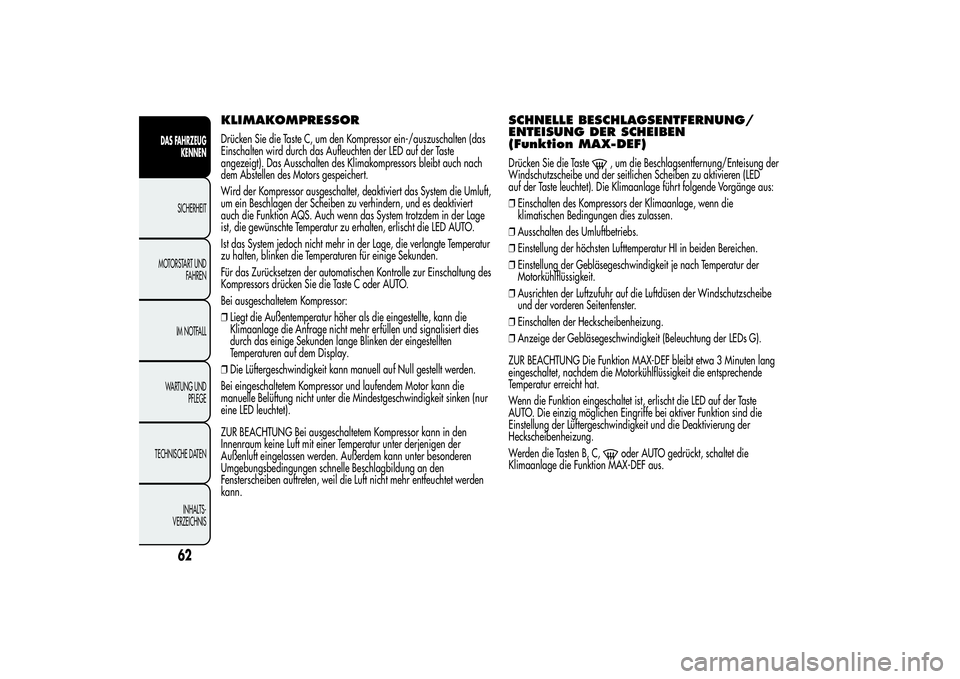

KLIMAKOMPRESSORDrücken Sie die Taste C, um den Kompressor ein-/auszuschalten (das
Einschalten wird durch das Aufleuchten der LED auf der Taste
angezeigt). Das Ausschalten des Klimakompressors bleibt auch nach
dem Abstellen des Motors gespeichert.
Wird der Kompressor ausgeschaltet, deaktiviert das System die Umluft,
um ein Beschlagen der Scheiben zu verhindern, und es deaktiviert
auch die Funktion AQS. Auch wenn das System trotzdem in der Lage
ist, die gewünschte Temperatur zu erhalten, erlischt die LED AUTO.
Ist das System jedoch nicht mehr in der Lage, die verlangte Temperatur
zu halten, blinken die Temperaturen für einige Sekunden.
Für das Zurücksetzen der automatischen Kontrolle zur Einschaltung des
Kompressors drücken Sie die Taste C oder AUTO.
Bei ausgeschaltetem Kompressor:
❒Liegt die Außentemperatur höher als die eingestellte, kann die
Klimaanlage die Anfrage nicht mehr erfüllen und signalisiert dies
durch das einige Sekunden lange Blinken der eingestellten
Temperaturen auf dem Display.
❒Die Lüftergeschwindigkeit kann manuell auf Null gestellt werden.
Bei eingeschaltetem Kompressor und laufendem Motor kann die
manuelle Belüftung nicht unter die Mindestgeschwindigkeit sinken (nur
eine LED leuchtet).
ZUR BEACHTUNG Bei ausgeschaltetem Kompressor kann in den
Innenraum keine Luft mit einer Temperatur unter derjenigen der
Außenluft eingelassen werden. Außerdem kann unter besonderen
Umgebungsbedingungen schnelle Beschlagbildung an den
Fensterscheiben auftreten, weil die Luft nicht mehr entfeuchtet werden
kann.
SCHNELLE BESCHLAGSENTFERNUNG/
ENTEISUNG DER SCHEIBEN
(Funktion MAX-DEF)Drücken Sie die Taste
, um die Beschlagsentfernung/Enteisung der
Windschutzscheibe und der seitlichen Scheiben zu aktivieren (LED
auf der Taste leuchtet). Die Klimaanlage führt folgende Vorgänge aus:
❒Einschalten des Kompressors der Klimaanlage, wenn die
klimatischen Bedingungen dies zulassen.
❒Ausschalten des Umluftbetriebs.
❒Einstellung der höchsten Lufttemperatur HI in beiden Bereichen.
❒Einstellung der Gebläsegeschwindigkeit je nach Temperatur der
Motorkühlflüssigkeit.
❒Ausrichten der Luftzufuhr auf die Luftdüsen der Windschutzscheibe
und der vorderen Seitenfenster.
❒Einschalten der Heckscheibenheizung.
❒Anzeige der Gebläsegeschwindigkeit (Beleuchtung der LEDs G).
ZUR BEACHTUNG Die Funktion MAX-DEF bleibt etwa 3 Minuten lang
eingeschaltet, nachdem die Motorkühlflüssigkeit die entsprechende
Temperatur erreicht hat.
Wenn die Funktion eingeschaltet ist, erlischt die LED auf der Taste
AUTO. Die einzig möglichen Eingriffe bei aktiver Funktion sind die
Einstellung der Lüftergeschwindigkeit und die Deaktivierung der
Heckscheibenheizung.
Werden die Tasten B, C,oder AUTO gedrückt, schaltet die
Klimaanlage die Funktion MAX-DEF aus.
62
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE DATEN
INHALTS-
VERZEICHNIS
