2013 Alfa Romeo 4C Návod k použití a údržbě (in Czech)

POZOR
20) Nepatřičné zacházení selektrickými ovládači oken je
nebezpečné. Než začnete s
oknem manipulovat, zkontrolujte,
zda nejsou spolucestující
vystaveni nebezpečí úrazu přímo
pohybujícím se sklem nebo
předměty, jež se zachytily v okně
nebo do nichž by okno narazilo.
Při vystoupení z vozidla
nezapomínejte vytáhnout klíček ze
zapalování, aby nevhodnou
manipulací s ovládači nemohlo
dojít k ohrožení osob, které
zůstaly ve vozidle.
ZAVAZADELNÍK /
VÍKO MOTOROVÉHO
PROSTORU
21)
OTEVŘENÍ
UPOZORNĚNÍ Během normálního
fungování vozidla se může zavazadlový
prostor zahřát na teplotu vyšší než 65
°C: věnujte pozornost přepravě
předmětů, které by se mohly takovou
teplotou poškodit. Ve vozidle
nenechávejte aerosolové spreje:
nebezpečí výbuchu. Aerosolové spreje
nesmějí být vystaveny teplotě vyšší
než 50 °C.
Postup
22) 23)
❒s otevřenými dveřmi na straně řidiče
zatáhněte za páku A obr. 41
umístěnou v místě vyznačeném na
obrázku; ❒
zvedněte zadní výklopné víko a
současně uvolněte opěrnou tyčku B
obr. 42 ze zajišťovacího mechanismu
C;
❒ konec tyčky zasuňte do uložení D
obr. 43, ujistěte se, že tyčka zapadla
do menšího otvoru zajišťovací svorky.
Pozor: zadní výklopné víko je třeba
držet zvednuté, dokud nebude tyčka
upevněna do správné polohy.
24)
41
A0L0037
42
A0L0038
43
A0L0039
38
SEZNÁMENÍ S VOZIDLEM
30-9-2013 16:52 Pagina 38

UPOZORNĚNÍ Při zvedání držte zadní
výklopné víko pevně, aby nějaký vnější
činitel (např. silný závan větru) nemohl
víko zatlačit na koncovou polohu při
otevření. Aby se vozidlo nepoškodilo a
nerozbilo se sklo, nesnažte se zadní
výklopné víko zatlačit přes polohu
potřebnou pro otevření a ujistěte se,
zda opěrná tyčka B pevně sedí v
zajišťovací svorce.
ZAVŘENÍ
Postup
25)
❒držte zadní víko jednou rukou a
druhou rukou vyjměte tyčku B obr. 42
z vybrání D obr. 43 a zasuňte ji zpět
do úchytu C obr. 42;
❒ spusťte zadní víko na výšku asi 20
cm nad prostorem a nechejte je volně
padnout. Pokusem o zvednutí se
ujistěte, zda se řádně zavřelo, to
znamená, zda není jen v poloze
jištěné pouze pojistkou. Pokud není
víko dovřené, netlačte na něj, ale
znovu jej zvedněte a spusťte dolů
výše uvedeným postupem.
UPOZORNĚNÍ Ujistěte o řádném
zavření zadního výklopného víka, aby se
neotevřelo za jízdy.
POZOR
21) Nejvyšší povolené zatížení zavazadlového prostoru navíc k
výbavě dodané s vozidlem: 15 kg.
22) Při přístupu do zadního zavazadlového prostoru dávejte
pozor na kontakt s díly, které
se případně ohřály od sousedního
motorového prostoru. Nebezpečí
těžkých popálenin.
23) Veškeré úkony provádějte pouze se stojícím vozidlem.
24) Chybným umístěním podpěrné tyčky by mohlo víko prudce
spadnout dolů.
25) Z bezpečnostních důvodů musí být zadní výklopné víko za jízdy
vždy řádně zavřené. Proto
nezapomínejte kontrolovat, zda je
zadní výklopné víko řádně zavřené
i zajištěné. Pokud během jízdy
zjistíte, že není víko řádně
zajištěné, zastavte okamžitě
vozidlo a zavřete je správně.
SVĚTLOMETYNASTAVENÍ SKLONU
SVĚTELNÉHO SVAZKU
Nastavení správného sklonu světlometů
je velice důležité nejen pro pohodlí a
bezpečnost řidiče, ale i všech dalších
účastníků silničního provozu. Nastavení
světlometů je předepsáno v Pravidlech
silničního provozu.
Řádným nastavením světlometů zajistíte
pro sebe i pro ostatní optimální
viditelnost při jízdě s rozsvícenými
světlomety. Světlomety si nechejte
zkontrolovat a případně seřídit u
specializované servisní sítě Alfa Romeo.
NASTAVENÍ SKLONU
SVĚTLOMETŮ V
ZAHRANIČÍ
Potkávací světlomety jsou nastaveny
pro jízdu ve státě prvního prodeje
vozidla. V zemích, kde se jezdí vlevo, je
třeba sklon světelného svazku seřídit,
aby neoslňoval protijedoucí vozidla,
takto:
❒otevřete kryt A obr. 44 na vnitřním
podběhu: kryt je přístupný po úplném
natočení kola do rejdu;
39
30-9-2013 16:52 Pagina 39

❒zasuňte ruku do otvoru, jež byl
zakrytý víkem, najděte krytku B obr.
45 upevněnou zatlačením a vyjměte
ji;
❒ ze zavazadlového prostoru vyndejte
šroubovák dodaný s vozidel a
zasuňte jej do ovládacího otvoru;
❒ natočte šroub dle obr. 45 tak, aby
bylo slyšet zaklapnutí;
❒ umístěte zpět uzávěr B.
Postup je nutno provést u obou
světlometů
U vozidel s dvojitými ledkovými
světlomety (u příslušné verze vozidla):
při používání vozidla v zemích, kde
se jezdí vlevo, je třeba zakrýt oblasti
světlometu podle příslušných Pravidel
silničního provozu platných v této zemi,
aby nebyla oslňována protijedoucí
vozidla. Oba světlomety seři\fte podle
obr. 46.
44
A0L0142
45 - Verze s levostranným řízením
A0L0141
46
A0L0145
40
SEZNÁMENÍ S VOZIDLEM
30-9-2013 16:52 Pagina 40

SYSTÉM ESC
(Electronic Stability
Control)
STRUČN\b
Systém ESC zlepšuje kontrolu nad
směrem jízdy a stabilitou vozidla
za různých jízdních stavů.
Systém ESC koriguje nedotáčivost a
p\betáčivost vozidla vhodným
rozdělením brzdného účinku na kola.
Pro zachování kontroly nad vozidlem
je možné i snížit moment dodávaný
motorem.
26) 27) 28) 29) 30)
Systém ESC za pomoci senzorů
nainstalovaných ve vozidle sleduje směr
jízdy vozidla zadaný řidičem a srovnává
jej se skutečným směrem jízdy vozidla.
Jakmile se požadovaný a skutečný
směr jízdy začne lišit, systém ESC
začne korigovat nedotáčivost či
přetáčivost vozidla.
❒ Přetáčivost: nastane, jakmile se
vozidlo stáčí více, než je dáno úhlem
natočení volantu.
❒ Nedotáčivost: nastane, jakmile se
vozidlo stáčí méně, než je dáno
úhlem natočení volantu. ESC obsahuje následující systémy:
❒
ABS
❒ EBD
❒ CBC
❒ DTC
❒ ASR
❒ HILL HOLDER
❒ HBA
❒ “ELECTRONIC Q2” (“E-Q2”)
❒ "PRE-FILL" (RAB - Ready Alert
Brake)
ZAPNUTÍ SYSTÉMU
ESC se zapne samočinně při
nastartování motoru a vypne se jen při
navolení režimu "Race". Ohledně
podrobností viz část "Systém Alfa
D.N.A." v této kapitole.
ZÁSAH SYSTÉMU
Je signalizován blikáním kontrolky
na
přístrojové desce. Kontrolka informuje
řidiče o kritickém stavu stability a
přilnavosti. SYSTÉM ABS
Systém, který je nedílnou součástí
brzdové soustavy, znemožní -
bez ohledu na stav jízdního povrchu a
sílu brzdění - zablokování a tím smyk
kola či kol: tím zajistí ovladatelnost
vozidla i při nouzovém brzdění
optimalizací zábrzdné vzdálenosti.
Systém zasahuje, jakmile při brzdění
hrozí zablokování kok, typicky při
nouzovém brzdění nebo ve stavu nízké
přilnavosti, kdy se kola mohou
zablokovat častěji.
Systém zvyšuje rovněž ovladatelnost a
stabilitu vozidla při brzdění na povrchu s
odlišnou přilnavostí kol na pravé a levé
straně nebo v zatáčce.
31) 32) 33) 34) 35) 36) 37)
Zásah systému
Zásah systému ABS se pozná podle
mírného pulzování brzdového pedálu a
příznačné hlučnosti: při zásahu je
toto chování systému zcela normální.
SYSTÉM EBD
Systém EBD je nedílnou součástí
systému ABS a zasahuje během
brzdění optimálním rozdělováním
brzdné síly mezi přední a zadní kola.
41
30-9-2013 16:52 Pagina 41

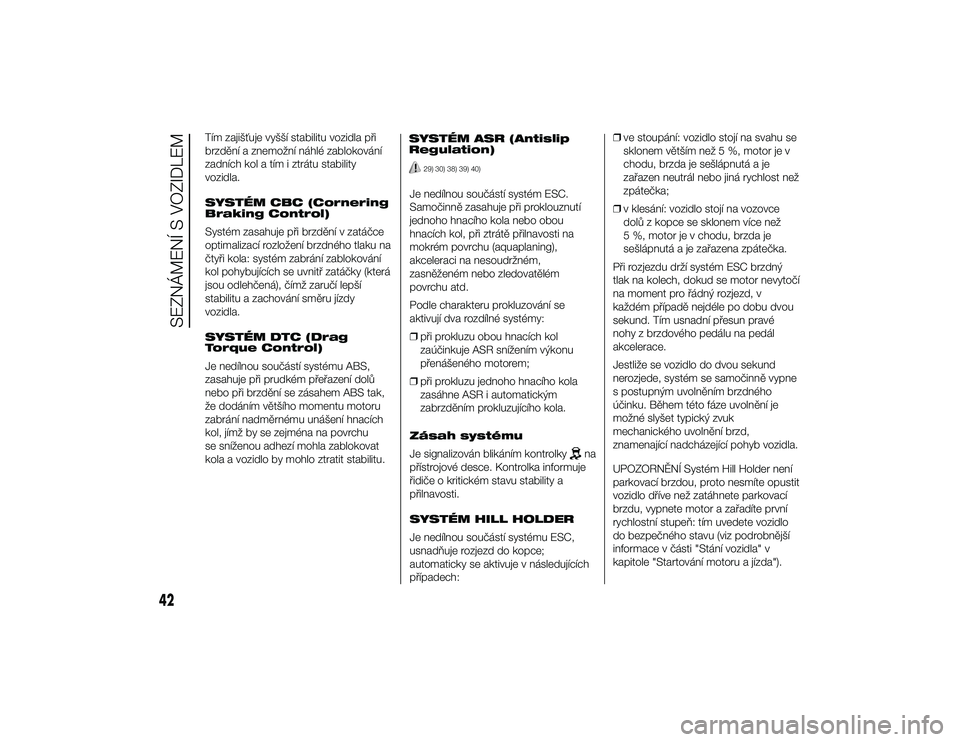

Tím zajišťuje vyšší stabilitu vozidla při
brzdění a znemožní náhlé zablokování
zadních kol a tím i ztrátu stability
vozidla.
SYSTÉM CBC (Cornering
Braking Control)
Systém zasahuje při brzdění v zatáčce
optimalizací rozložení brzdného tlaku na
čtyři kola: systém zabrání zablokování
kol pohybujících se uvnitř zatáčky (která
jsou odlehčená), čímž zaručí lepší
stabilitu a zachování směru jízdy
vozidla.
SYSTÉM DTC (Drag
Torque Control)
Je nedílnou součástí systému ABS,
zasahuje při prudkém přeřazení dolů
nebo při brzdění se zásahem ABS tak,
že dodáním většího momentu motoru
zabrání nadměrnému unášení hnacích
kol, jímž by se zejména na povrchu
se sníženou adhezí mohla zablokovat
kola a vozidlo by mohlo ztratit stabilitu.SYSTÉM ASR (Antislip
Regulation)
29) 30) 38) 39) 40)
Je nedílnou součástí systém ESC.
Samočinně zasahuje při proklouznutí
jednoho hnacího kola nebo obou
hnacích kol, při ztrátě přilnavosti na
mokrém povrchu (aquaplaning),
akceleraci na nesoudržném,
zasněženém nebo zledovatělém
povrchu atd.
Podle charakteru prokluzování se
aktivují dva rozdílné systémy:
❒
při prokluzu obou hnacích kol
zaúčinkuje ASR snížením výkonu
přenášeného motorem;
❒ při prokluzu jednoho hnacího kola
zasáhne ASR i automatickým
zabrzděním prokluzujícího kola.
Zásah systému
Je signalizován blikáním kontrolky
na
přístrojové desce. Kontrolka informuje
řidiče o kritickém stavu stability a
přilnavosti.
SYSTÉM HILL HOLDER
Je nedílnou součástí systému ESC,
usnadňuje rozjezd do kopce;
automaticky se aktivuje v následujících
případech: ❒
ve stoupání: vozidlo stojí na svahu se
sklonem větším než 5 %, motor je v
chodu, brzda je sešlápnutá a je
zařazen neutrál nebo jiná rychlost než
zpátečka;
❒ v klesání: vozidlo stojí na vozovce
dolů z kopce se sklonem více než
5 %, motor je v chodu, brzda je
sešlápnutá a je zařazena zpátečka.
Při rozjezdu drží systém ESC brzdný
tlak na kolech, dokud se motor nevytočí
na moment pro řádný rozjezd, v
každém případě nejdéle po dobu dvou
sekund. Tím usnadní přesun pravé
nohy z brzdového pedálu na pedál
akcelerace.
Jestliže se vozidlo do dvou sekund
nerozjede, systém se samočinně vypne
s postupným uvolněním brzdného
účinku. Během této fáze uvolnění je
možné slyšet typický zvuk
mechanického uvolnění brzd,
znamenající nadcházející pohyb vozidla.
UPOZORNĚNÍ Systém Hill Holder není
parkovací brzdou, proto nesmíte opustit
vozidlo dříve než zatáhnete parkovací
brzdu, vypnete motor a zařadíte první
rychlostní stupeň: tím uvedete vozidlo
do bezpečného stavu (viz podrobnější
informace v části "Stání vozidla" v
kapitole "Startování motoru a jízda").
42
SEZNÁMENÍ S VOZIDLEM
30-9-2013 16:52 Pagina 42

UPOZORNĚNÍ Při stání na svahu s
malým sklonem (do 8 %) se může stát,
že se systém Hill Holder neaktivuje.
Vozidlo by pak mohlo popojet dozadu a
způsobit kolizi s jiným vozidlem či
předmětem Odpovědnost za
bezpečnost jízdy leží vždy a jen na
řidiči.
SYSTÉM HBA (Hydraulic
Brake Assist)
41) 42) 43)
Systém HBA je vyprojektovaný pro
optimalizaci brzdného účinku vozidla při
nouzovém brzdění. Systém pozná
nouzové brzdění monitorováním
rychlosti a síly sešlápnutí brzdového
pedálu a podle nich pak aplikuje
optimální tlak na brzdy. Tím lze zkrátit
zábrzdnou vzdálenost: systémem HBA
se tedy kompletuje účinek systému
ABS.
Systém HBA poskytne nejvyšší
asistenci velmi rychlým sešlápnutím
brzdového pedálu. Pro co nejvyšší
funkčnost systému je třeba během
brzdění sešlapovat brzdový pedál
nepřerušovaně, nikoli jej střídavě
sešlapovat a uvolňovat.
Tlak na pedál nesnižujte, dokud je třeba
brzdit.Uvolněním brzdového pedálu se systém
HBA deaktivuje.
SYSTÉM "ELECTRONIC
Q2” (“E-Q2”)
Systém "Electronic Q2" zasahuje při
akceleraci v zatáčce přibrzděním
vnitřního hnacího kola, tzn. zvýšením
pohyblivosti vnějšího kola (více
zatíženého hmotností vozidla). Tím se
točivý moment optimálně rozloží mezi
hnací kola v závislosti na jízdním stavu a
povrchu: tím umožní obzvlášť efektivní
a sportovní jízdu.
SYSTÉM "PRE-FILL"
(RAB - Ready Alert
Brake)
(pouze při zapnutém režimu “Dynamic”
či "Race")
Tato funkcionalita se aktivuje
automaticky při spěšném uvolněním
pedálu akcelerace, kdy zkrátí dráhu
brzdových destiček (předních i zadních)
s cílem připravit brzdový systém na
rychlejší reakci: tím se zkrátí brzdná
dráha při následném brzdění.
POZOR
26) Systém ESC nemůže zvrátit zcela
přirozené fyzikální zákonnosti, tzn.
že nemůže zvýšit přilnavost
silničního povrchu.
27) Systém ESC nezabrání dopravním nehodám, ani
nehodám způsobeným
projížděním zatáčkou nadměrnou
rychlosti, jízdou po málo
přilnavém povrchu či
aquaplaningu.
28) Schopnosti systému ESC nesmíte nikdy prověřovat
neodpovědně a nebezpečně tak,
že ohrozíte bezpečnost svou a
ostatních.
29) Pro správné fungování systému ASR je zcela nezbytné, aby byla
všechna kola vozidla osazena
pneumatikami stejné značky a
stejného typu, aby byly
pneumatiky v dokonalém stavu, a
zejména aby byly předepsaného
typu, značky a velikosti. .
43
30-9-2013 16:52 Pagina 43

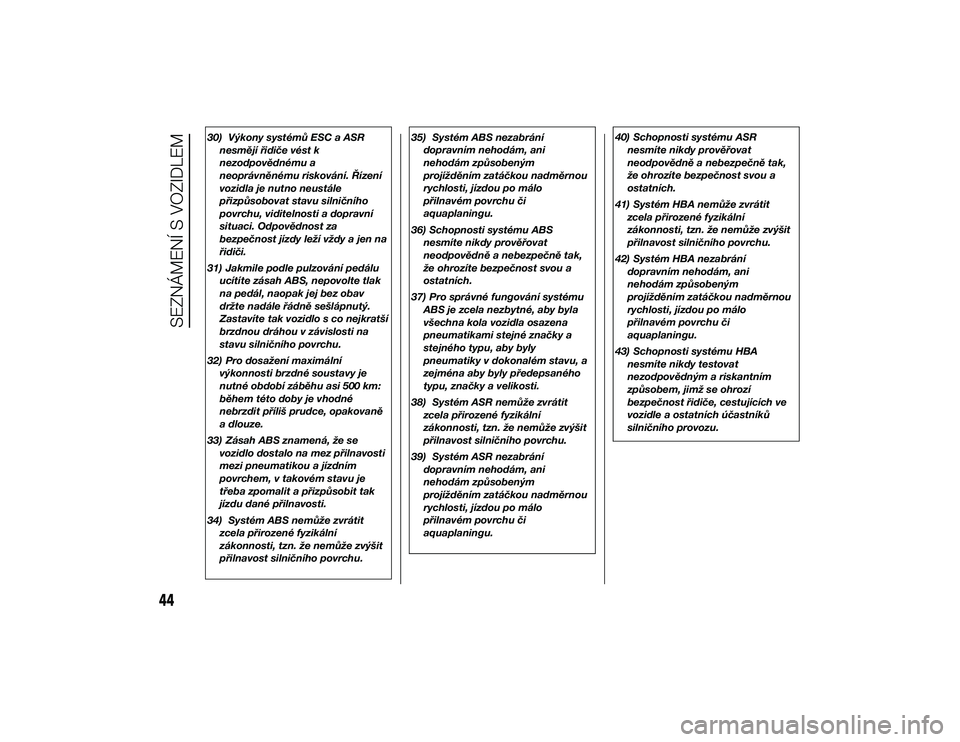

30) Výkony systémů ESC a ASRnesmějí řidiče vést k
nezodpovědnému a
neoprávněnému riskování. Řízení
vozidla je nutno neustále
přizpůsobovat stavu silničního
povrchu, viditelnosti a dopravní
situaci. Odpovědnost za
bezpečnost jízdy leží vždy a jen na
řidiči.
31) Jakmile podle pulzování pedálu ucítíte zásah ABS, nepovolte tlak
na pedál, naopak jej bez obav
držte nadále řádně sešlápnutý.
Zastavíte tak vozidlo s co nejkratší
brzdnou dráhou v závislosti na
stavu silničního povrchu.
32) Pro dosažení maximální výkonnosti brzdné soustavy je
nutné období záběhu asi 500 km:
během této doby je vhodné
nebrzdit příliš prudce, opakovaně
a dlouze.
33) Zásah ABS znamená, že se vozidlo dostalo na mez přilnavosti
mezi pneumatikou a jízdním
povrchem, v takovém stavu je
třeba zpomalit a přizpůsobit tak
jízdu dané přilnavosti.
34) Systém ABS nemůže zvrátit zcela přirozené fyzikální
zákonnosti, tzn. že nemůže zvýšit
přilnavost silničního povrchu. 35) Systém ABS nezabrání
dopravním nehodám, ani
nehodám způsobeným
projížděním zatáčkou nadměrnou
rychlosti, jízdou po málo
přilnavém povrchu či
aquaplaningu.
36) Schopnosti systému ABS nesmíte nikdy prověřovat
neodpovědně a nebezpečně tak,
že ohrozíte bezpečnost svou a
ostatních.
37) Pro správné fungování systému ABS je zcela nezbytné, aby byla
všechna kola vozidla osazena
pneumatikami stejné značky a
stejného typu, aby byly
pneumatiky v dokonalém stavu, a
zejména aby byly předepsaného
typu, značky a velikosti.
38) Systém ASR nemůže zvrátit zcela přirozené fyzikální
zákonnosti, tzn. že nemůže zvýšit
přilnavost silničního povrchu.
39) Systém ASR nezabrání dopravním nehodám, ani
nehodám způsobeným
projížděním zatáčkou nadměrnou
rychlosti, jízdou po málo
přilnavém povrchu či
aquaplaningu. 40) Schopnosti systému ASR
nesmíte nikdy prověřovat
neodpovědně a nebezpečně tak,
že ohrozíte bezpečnost svou a
ostatních.
41) Systém HBA nemůže zvrátit zcela přirozené fyzikální
zákonnosti, tzn. že nemůže zvýšit
přilnavost silničního povrchu.
42) Systém HBA nezabrání dopravním nehodám, ani
nehodám způsobeným
projížděním zatáčkou nadměrnou
rychlosti, jízdou po málo
přilnavém povrchu či
aquaplaningu.
43) Schopnosti systému HBA nesmíte nikdy testovat
nezodpovědným a riskantním
způsobem, jimž se ohrozí
bezpečnost řidiče, cestujících ve
vozidle a ostatních účastníků
silničního provozu.
44
SEZNÁMENÍ S VOZIDLEM
30-9-2013 16:52 Pagina 44

SYSTÉM “Alfa
D.N.A.”(Systém
řízení dynamiky
vozidla)Jedná se o zařízení, jež páčkou A obr.
47 (na prostředním tunelu) umožňuje
zvolit čtyři způsoby odezvy vozidla
podle požadavků řidiče a dopravní
situace:
❒d=Dynamic neboRace (režim pro
sportovní styl jízdy);
❒ n=Natural(režim pro jízdu za
normálních stavů);
❒ a=All Weather(režim pro jízdu za
nízké přilnavosti jako např. za deště
a sněhu).
Zařízení spolupracuje rovněž se
systémy dynamického ovládání vozidla
(s motorem, řízením, systémem ESC). JÍZDNÍ REŽIM
Páčka A má jednu aretovanou polohu,
tzn. že je neustále v prostřední poloze.
Navolený jízdní režim je signalizován
rozsvícením příslušné kontrolky LED na
osazení a indikací na displeji:
REŽIM “Natural”
Systémy ESC a ASR:
mezní hodnoty
zásahu nastavené pro zajištění
komfortu a bezpečnosti za jízdních
stavů s normální přilnavostí.
Systém "Electronic Q2": systém je
nastaven tak, aby byl zajištěn co
nejlepší jízdní komfort.
Motor a převodovka: standardní
reakce. REŽIM “Dynamic”
Zapnutí
Přestavte páku A obr. 47 nahoru (na
písmeno “d”) a nechejte ji v této poloze
půl sekundy, v každém případě do
rozsvícení příslušné kontrolky a
zobrazení nápisu “Dynamic” na displeji.
Zapnutím režimu "Dynamic" se
automaticky zobrazí obrazovka s údaj o
tlaku turbokompresoru (bar) a teplotě
motorového oleje (°C) obr. 49:
Páka A se po uvolnění vrátí do středové
polohy.
Systémy ESC a ASR:
mezní hodnoty
zásahu nastavené pro zajištění zábavné
a sportovní jízdy se zaručením stability
vozidla.47
A0L0108
48
A0L0109
49
A0L0110
45
30-9-2013 16:53 Pagina 45
