2013 Alfa Romeo 4C Návod k použití a údržbě (in Czech)

TLAK VZDUCHU V PNEUMATIKÁCH ZA STUDENA (bar)
Pneumatiky dodávané s vozidlemTlak huštění (bar)
Přední pneumatiky 205/45 R17 88Y
1.8
205/40 R18 86Y 1.8
Zadní pneumatiky 235/40 R18 95Y
2.0
235/35 R19 91Y 2.0
Při zahřáté pneumatice musí být hodnota tlaku o 0,3 bar vyšší než předepsaná hodnota. Hodnotu tlaku v pneumatikách je
nutno v každém případě překontrolovat, až pneumatika vychladne.
Zimní pneumatiky je nutno nahustit na tlak o 0,2 bar vyšší, než je předepsáno pro pneumatiky dodávané s vozidlem.
V případě potřeby zvedněte vozidlo podle pokynu uvedených v části "Zvednutí vozidla" v kapitole "V nouzi".
166
TECHNICKÉ ÚDAJE
30-9-2013 16:53 Pagina 166

ROZMĚRYRozměry jsou vyjádřeny v mm a vztahují se na vozidlo s prvovýbavovými pneumatikami. Rozumí se výška nezatíženého vozidla.
OBSAH ZAVAZADLOVÉHO PROSTORUObsah při nezatíženém vozidle (normy V.D.A.) = 110 dm
3
AB C D E FGH L
3990 864 2380 746 1184 1639 1868 1606 2090
Udané rozměry se mohou o něco lišit v závislosti na rozměru ráfků.130
A0L0119
167
30-9-2013 16:53 Pagina 167

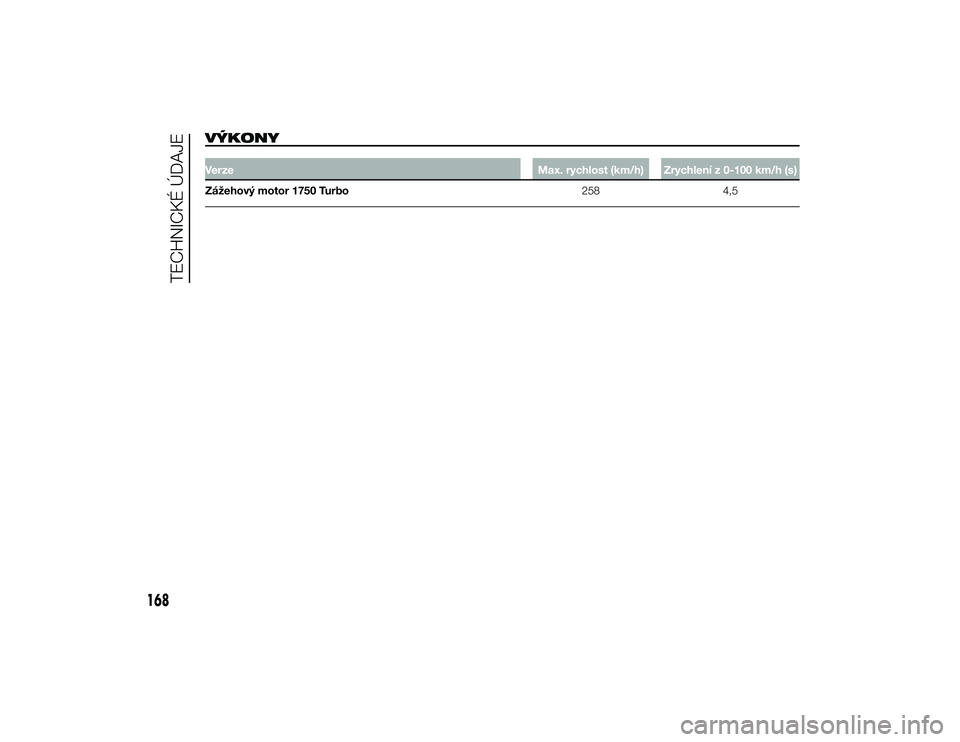

VÝKONYVerzeMax. rychlost (km/h) Zrychlení z 0-100 km/h (s)
Zážehový motor 1750 Turbo 2584,5
168
TECHNICKÉ ÚDAJE
30-9-2013 16:53 Pagina 168

HMOTNOSTIVerzeZážehový motor 1750 Turbo
Pohotovostní hmotnost (se všemi
provozními kapalinami, palivovou nádrží
plnou na 90 % a bez příplatkové výbavy): 920
Užitečná hmotnost včetně řidiče: (*) 255
Nejvyšší povolená hmotnost na nápravy (**)
– přední náprava: 490
– zadní náprava: 755
– celkem: 1175
Přípojná hmotnost (kg)
– brzděné přípojné vozidlo: 0
– nebrzděné přípojné vozidlo: 0
Nejvyšší zatížení střechy: 0
Maximální zatížení kulové hlavy tažného
zařízení (brzděný přívěs): 0(*) Jestliže je vozidlo vybaveno speciálními doplňky, má vyšší pohotovostní hmotnost. Tím se při dodržení nejvyššího povoleného zatížení sníží užitečná hmotnost
vozidla.
(**) Nepřekračujte stanovené hodnoty zatížení. Je na odpovědnosti uživatele vozidla, aby rozložil náklad v zavazadlovém prostoru tak, aby dodržel nejvyšší povolená zatížení.
169
30-9-2013 16:53 Pagina 169

NÁPLNĚ
Zážehový motor 1750 TurboPředepsaná paliva / Originální
média a maziva
litry kg
Palivová nádrž: 40-
Bezolovnatý benzín nejméně 95 RON
(Norma EN 228)
včetně rezervy 4 - 5-
Chladicí soustava motoru 10,69,4Směs destilované vody a kapaliny
PARAFLU
UP
v poměru 50 % (*)
Olejová vana 5,44,6
SELENIA SPORT POWER
Olejová vana motoru a filtr 5,85,0
Skříň převodovky / diferenciálu: 1,881,6TUTELA TRANSMISSION
GEARTECH
Hydraulický systém ovládání převodovky 1,451,2 TUTELA CS SPEED
Okruh hydraulických brzd s ABS 0,520,56 TUTELA TOP 4
Nádrž kapaliny do ostřikovače čelního
skla 1,9
1,7Směs destilované vody a kapaliny
TUTELA PROFESSIONAL SC 35
(*) Při používání vozidla v obzvlášť náročných klimatických podmínkách doporučujeme směs 60% PARAFLU
UPa 40% destilované vody.
170
TECHNICKÉ ÚDAJE
30-9-2013 16:53 Pagina 170

PROVOZNÍ KAPALINY A MAZIVAVe vozidle je naplněn motorový olej vyvinutý a odzkoušený speciálně pro splnění požadavků stanovených Plánem údržby.
Trvalým používáním přepsaných maziv jsou zaručeny charakteristiky spotřeby paliva a emise. Kvalita maziva je určující
pro fungování a životnost motoru.
CHARAKTERISTIKY PRODUKTŮ
PoužitíKvalitativní charakteristiky kapalin a maziv
pro řádné fungování vozidla Originální kapaliny a
maziva Interval výměny
Maziva pro
benzínové motory29)
Plně syntetické mazivo třídy SAE 5W-40 ACEA C3.
Předpis FIAT 9.55535-GH2. SELENIA SPORT
POWER
Contractual Technical
Reference N° F052.H12V souladu s plánem
údržby
Pokud nejsou mimořádně dostupná maziva s uvedenými charakteristikami, pro doplnění použijte produkty s uvedenými
minimálními vlastnosti ACEA, ale v takovém případě nejsou zaručeny optimální výkony motoru.
UPOZORNĚNÍ
29) Použitím produktů s jinými, než výše uvedenými charakteristikami by mohly na motoru vzniknout škody nekryté zárukou.
171
30-9-2013 16:53 Pagina 171

PoužitíKvalitativní charakteristiky kapalin a maziv
pro řádné fungování vozidla Originální kapaliny a
maziva Aplikace
Maziva a vazelíny
pro přenos
pohybu Syntetické mazivo SAE 75W 85
Předpis FIAT 9.55550-MZ3.
TUTELA
TRANSMISSION
GEARTECH
Contractual Technical
Reference N°F704.C08Automatická
převodovka TCT
Speciální kapalina pro elektrohydraulické akční
členy voliče převodových stupňů.
Předpis FIAT 9.55550-SA1 TUTELA CS SPEED
Contractual Technical
Reference N° F005.F98Mazivo pro
elektrohydraulický akční
člen
Vazelína na bázi sulfidu molybdeničitého pro
vysoké provozní teploty. Konzistence NL.GI. 1-2
Předpis FIAT 9.55580 TUTELA ALL STAR
Contractual Technical
Reference č. F702.G07
Stejnoběžné klouby na
straně kola
Speciální mazivo pro stejnoběžné klouby s nízkým
součinitelem tření. Konzistence NL.G.I. 0-1
Předpis FIAT 9.55580 TUTELA STAR 700
Contractual Technical
Reference č. F701.C07
Stejnoběžné klouby na
straně diferenciálu
Brzdová kapalina Syntetické mazivo pro brzdovou soustavu a
spojku. Podle specifikací: FMVSS n° 116 DOT 4,
ISO 4925 SAE J1704
Kvalifikace FIAT 9.55597 TUTELA TOP 4
Contractual Technical
Reference č. F001.A93
Hydraulické brzdy a
hydraulická ovládání
spojky
172
TECHNICKÉ ÚDAJE
30-9-2013 16:53 Pagina 172

PoužitíKvalitativní charakteristiky kapalin a maziv
pro řádné fungování vozidla Originální kapaliny a
maziva Aplikace
Nemrznoucí směr
do chladiče Nemrznoucí směs červené barvy na bázi
inhibovaného etylenglykolu s organickým složením.
Podle specifikací CUNA NC 956-16, ASTM D
3306.
Předpis FIAT 9.55523 PARAFLU
UP
(*)
Contractual Technical
Reference č. F101.M01 Poměr směsi: 50 %
demineralizované vody
50 %
PARAFLU
UP
(**)
Kapalina do
ostřikovačů skla Směs alkoholů, vody a smáčedel CUNA NC
956-11
Předpis FIAT 9.55522 TUTELA
PROFESSIONAL SC 35
Contractual Technical
Reference č. F201.D02Používat neředěný
nebo zředěný do
ostřikovačů
Lepidlo na skla Lepicí tmel na bázi
MS Polymeru
Předpis FIAT 9.55738/C SIMSON ISR 70-08 AP
Nalepení skel na skelet
(*)UPOZORNĚNÍ Nemíchat s jinými kapalinami, které mají jiné charakteristiky než ty, co jsou uvedeny výše.
(**)Při používání vozidla v obzvlášť náročných klimatických podmínkách doporučujeme směs 60 % PARAFLU
UPa 40 % demineralizované vody.
173
