STYL JÍZDY
Spuštění (startování)
Nezahřívejte motor se stojícím
vozidlem, a to ani chodem naprázdno,
ani vyššími otáčkami: motor by se
zahříval pomaleji a zvýšila by se
spotřeba paliva. Je proto vhodné
okamžitě se pomalu rozjet a nevytáčet
motor do vysokých otáček: motor se
zahřeje rychleji.
Zbyte\bné manévry
Při stání na semaforech nebo před
vypnutím motoru nevytáčejte motor do
otáček sešlapováním pedálu
akcelerace. Ti he zcela zbytečné a jen
se zvyšuje spotřeba paliva i škodlivé
emise.
Řazení rychlostních
stupňů
Zařazením nižších rychlostních stupňů
pro "brilantní" akcelerace se zvyšuje
spotřeba paliva.
Ke zvýšení spotřeby paliva, emisí a
opotřebení motoru vede i nevhodné
řazení.Max. rychlost
Se zvyšující se rychlostí se podstatně
zvyšuje i spotřeba pohonných hmot.
Udržujte dle možností konstantní
rychlost, zbytečně nebrzděte
ani neakcelerujte; v obou případech to
vede ke zvýšené spotřebě paliva a
zvyšování vypouštěných emisí.
Akcelerace
Prudká akcelerace výrazně zvyšuje
spotřebu paliva i emise: proto se
vyvarujte prudkým a častým
akceleracím.
ZPŮSOB POUŽÍVÁNÍ
VOZIDLA
Startování motoru za
studena
Opakované spouštění motoru za
studena mu neumožňuje se zahřát na
optimální provozní teplotu.
Naopak se podstatně zvýší spotřeba
pohonných hmot (o 15 - 30 % při jízdě
po městě) i emise.
Dopravní situace a stav
vozovky
V hustém provozu, např. při jízdě v
koloně vozidel s častým řazením
nízkých rychlostních stupňů nebo ve
velkých městech s mnoha semafory, se
zvyšuje spotřeba paliva.
Vynucená zastavení
vozidla
Při dlouhodobějším státní (před
železničními přejezdy, apod.) se
doporučuje vypnout motor.
110
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
30-9-2013 16:53 Pagina 110

ZIMNÍ PNEUMATIKYPoužívejte zimní pneumatiky stejných
rozměrů jako pneumatiky dodané s
vozidlem: technici specializované
servisní sítě Alfa Romeo rádi poradí s
volbou nejvhodnějšího typu zimních
pneumatik podle účelu použití.
Zimní pneumatiky používejte pouze na
zledovatělé nebo zasněžené vozovce.
Ohledně typu, tlaku huštění a
charakteristik zimních pneumatik
postupujte přesně podle pokynů
uvedených v části "Kola" v kapitole
"Technické údaje".
90)
V případě sjetí vzorku na hloubku menší
než 4 mm se podstatně omezí výkony
zimních pneumatik na jízdním povrchu s
nízkou přilnavostí. V takovém případě
je vhodné je vyměnit.
Vzhledem ke speciálním vlastnostem
zimních pneumatik při jízdě v
normálních podmínkách nebo na delší
vzdálenosti po dálnici podávají tyto
pneumatiky nižší výkony než standardní
pneumatiky. Proto je třeba používat
zimní pneumatiky pouze pro výkony,
pro něž byly schváleny.UPOZORNĚNÍ Při používání zimních
pneumatik s indexem maximální
rychlosti nižším než rychlost, jíž může
jet vozidlo (zvýšeným o 5 %), je nutno v
kabině na viditelném místě upevnit
štítek s údajem o nejvyšší rychlosti,
kterou může vozidlo jezdit se zimními
pneumatikami, (jak předepisuje
příslušná směrnice EU).
Pro zajištění bezpečnosti jízdy,brzdění a
dobré ovladatelnosti vozidla je
nezbytné, aby byla všechna čtyři kola
vozidla osazená pneumatikami stejné
značky. Nezaměňujte směr otáčení
pneumatik.
Řádný postup při zvednutí vozidla je
uveden v sekci "Zvednutí vozidla"
v kapitole "V nouzi".
POZOR
90) Se zimními pneumatikami s
rychlostním indexem "Q" nesmíte
jet rychleji než 160 km/h; s
rychlostním indexem "T" nesmíte
jet rychleji než 190 km/h; s
rychlostním indexem "H" nesmíte
jet rychleji než 210 km/h. V
každém případě musíte dodržovat
Pravidla silničního provozu.
ODSTAVENÍ
VOZIDLA NA DELŠÍ
DOBUJestliže má být vůz odstaven na dobu
delší než jeden měsíc, doporučujeme
učinit následující opatření:
❒zaparkujte vozidlo v krytém, suchém
a pokud možno i větraném prostoru,
pootevřete okna vozidla;
❒ zkontrolujte, zda není zatažená
parkovací brzda;
❒ odpojte svorku minusového pólu
baterie a zkontrolujte nabití baterie;
Při odstavení vozidla na dlouhou
dobu je nutno tuto kontrolu provést
jednou za tři měsíce. Pro optimální
zachování baterie v nabitém stavu
doporučujeme použít zařízení pro
udržení baterie v nabitém stavu (ve
výbavě příslušné verze vozidla nebo
možno pořídit u Lineaccessori).
Návod k použití je přiložený k tomuto
zařízení.
❒ Jestliže neodpojíte baterii od
elektrického rozvodu, kontrolujte
nabití každých třicet dnů.
❒ očistěte a ošetřete nalakované díly
konzervačními přípravky;
111
30-9-2013 16:53 Pagina 111

❒Stírací lišty stíračů čelního a zadního
okna posypte mastkem a odklopte
je od skel (správný postup při
odklopení stíračů od skla je uveden v
části "Stírač čelního skla" v kapitole
"Údržba a péče");
❒ zakryjte vozidlo textilní plachtou nebo
plachtou z děrovaného plastu.
Nepoužívejte plachtu z plastu bez
otvorů, protože neumožňuje
odpařování vlhkosti z povrchu
vozidla;
❒ nahustěte pneumatiky na tlak o 0,5
bar vyšší, než je normálně
předepsaná hodnota, kontroluje
pravidelně tlak v pneumatikách;
❒ nevypouštějte chladicí soustavu
motoru;
❒ po každém odstavení vozidla na dva
týdny či delší dobu při nastartování
zapněte klimatizaci, nastavte ji na
přívod vzduchu zvenku a s motorem
na volnoběh ji nechte zapnutou s
ventilátorem na maximum asi pět
minut: tím se zajistí promazaní
kompresoru a minimalizuje se riziko
jeho poškození při rozběhu; ❒
ujistěte se, zda není přívod vzduchu
nacházející se před čelním sklem
ucpaný listím či jinými cizími tělesy;
případné listí v přívodu vzduchu
by mohlo snížit průtok vzduchu a po
vniknutí do nádržky by mohlo ucpat
vodní trubky. V zimních měsících
se ujistěte, zda není přívod vzduchu
ucpán ledem, blátem či sněhem.
UPOZORNĚNÍ Než odpojíte elektrické
napájení baterie, po přepnutí klíčku
zapalování na STOP počkejte alespoň
jednu minutu.
112
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
30-9-2013 16:53 Pagina 112

V NOUZI
Píchnutá pneumatika nebo nesvítí
nějaká žárovka?
Může se p\bihodit, že nám cestování
naruší nějaká nep\bíjemnost.
Řešení kritických situací samostatně v
klidu a pokoji lze najít na stránkách
věnovaných tomu, co dělat v nouzi.
Ve výjimečné situaci doporučujeme
zatelefonovat na bezplatné telefonní
číslo uvedené v záruční knížce.
Je rovněž možné volat na bezplatné
telefonní číslo 00 800 2532 4200, kde
lze zjistit adresu nejbližšího servisu
specializované servisní sítě Alfa Romeo.STARTOVÁNÍ MOTORU ..................114
OPRAVA KOLA ...............................115
VÝMĚNA ŽÁROVKY ........................118
VÝMĚNA ŽÁROVKY U VNĚJŠÍCH
SVÍTIDEL.........................................122
VÝMĚNA ŽÁROVKY U VNITŘNÍCH
SVÍTIDEL.........................................125
VÝMĚNA POJISTEK........................126
DOBITÍ BATERIE .............................130
ZVEDNUTÍ VOZIDLA .......................130
TAŽENÍ VOZIDLA ............................131
113
30-9-2013 16:53 Pagina 113

STARTOVÁNÍ
MOTORUJestliže kontrolka
na přístrojové
desce zůstane svítit, obraťte se bez
prodlení na specializovanou servisní síť
Alfa Romeo.
STARTOVÁNÍ S
POMOCNOU BATERIÍ
Je-li baterie vybitá, je možné spustit
motor pomocí jiné baterie, která má
stejnou nebo o něco vyšší kapacitu než
ta vybitá.
11)
91)
Při startování motoru postupujte takto:
❒ Vhodným kabelem obr. 79 propojte
plusové svorky obou baterií (značka
+ u svorky); ❒
druhým kabelem propojte minusovou
svorku(–)pomocné baterie s
ukostřovacím bodem
na motoru
nebo na převodovce startovaného
vozidla;
❒ nastartujte motor; jakmile motor
naskočí, odpojte kabely v opačném
pořadí než při připojování.
Pokud se po několika pokusech
nepodaří motor nastartovat,
nepodnikejte další zbytečné pokusy a
obraťte se na specializovanou servisní
síť Alfa Romeo.
UPOZORNĚNÍ Nepropojujte přímo
minusové svorky obou baterií! Je-li
pomocná baterie instalovaná ve
druhém vozidle, je třeba zabránit tomu,
aby mezi tímto vozidlem a vozidlem s
vybitou baterií nedošlo k náhodnému
kontaktu kovových částí.
STARTOVÁNÍ MOTORU
SETRVAČNOSTÍ
V žádném případě nespouštějte motor
tlačením, tažením nebo rozjezdem z
kopce.
UPOZORNĚNÍ
11) Při nouzovém startování motoru nesmíte použít rychlonabíječ
baterií: mohly by se poškodit
elektronické systémy a řídicí
jednotka motoru.
POZOR
91) Tuto spouštěcí proceduru musejíprovádět pouze zkušené osoby,
protože nesprávný postup může
způsobit elektrické výboje značné
intenzity. Kapalina obsažená v
baterii je jedovatá a žíravá:
zabraňte zasažení pokožky a očí.
Doporučujeme nepřibližovat se
k baterii s volným plamenem
a zapálenými cigaretami a
nevyvolávat v blízkosti baterie
jiskry.
79
A0L0116
114
V NOUZI
30-9-2013 16:53 Pagina 114

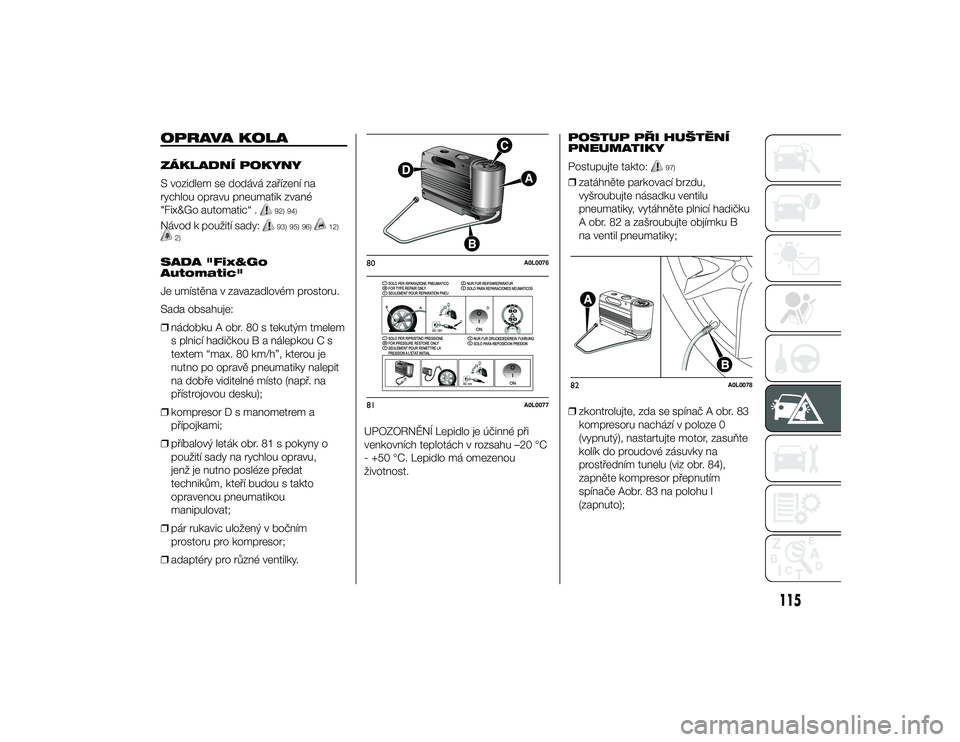

OPRAVA KOLAZÁKLADNÍ POKYNY
S vozidlem se dodává zařízení na
rychlou opravu pneumatik zvané
"Fix&Go automatic“ .
92) 94)
Návod k použití sady:
93) 95) 96)
12)
2)
SADA "Fix&Go
Automatic"
Je umístěna v zavazadlovém prostoru.
Sada obsahuje:
❒nádobku A obr. 80 s tekutým tmelem
s plnicí hadičkou B a nálepkou C s
textem “max. 80 km/h”, kterou je
nutno po opravě pneumatiky nalepit
na dobře viditelné místo (např. na
přístrojovou desku);
❒ kompresor D s manometrem a
přípojkami;
❒ příbalový leták obr. 81 s pokyny o
použití sady na rychlou opravu,
jenž je nutno posléze předat
technikům, kteří budou s takto
opravenou pneumatikou
manipulovat;
❒ pár rukavic uložený v bočním
prostoru pro kompresor;
❒ adaptéry pro různé ventilky. UPOZORNĚNÍ Lepidlo je účinné při
venkovních teplotách v rozsahu –20 °C
- +50 °C. Lepidlo má omezenou
životnost. POSTUP PŘI HUŠTĚNÍ
PNEUMATIKY
Postupujte takto:
97)
❒
zatáhněte parkovací brzdu,
vyšroubujte násadku ventilu
pneumatiky, vytáhněte plnicí hadičku
A obr. 82 a zašroubujte objímku B
na ventil pneumatiky;
❒ zkontrolujte, zda se spínač A obr. 83
kompresoru nachází v poloze 0
(vypnutý), nastartujte motor, zasuňte
kolík do proudové zásuvky na
prostředním tunelu (viz obr. 84),
zapněte kompresor přepnutím
spínače Aobr. 83 na polohu I
(zapnuto);
80
A0L0076
81
A0L0077
82
A0L0078
115
30-9-2013 16:53 Pagina 115

❒nahustěte pneumatiku na
předepsanou hodnotu uvedenou v
odstavci "Kola" v kapitole "Technické
údaje". Pro co nejpřesnější odečet
doporučujeme zkontrolovat hodnotu
nahuštění pneumatiky manometrem
B obr. 83 při vypnutém kompresoru; ❒
pokud se do pěti minut nepodaří
dosáhnout tlaku nejméně 1,8 bar,
odpojte kompresor od ventilu a
z proudové zásuvky, popoje\fte s
vozidlem dopředu asi o 10 metrů,
aby se kapalný tmel mohl v
pneumatice řádně rozložit, pak
pneumatiku opět nahustěte;
❒ jestliže ani pak nedosáhnete tlak
alespoň 1,8 bar do pěti minut od
zapnutí kompresoru, odstavte vozidlo
a obraťte se na specializovanou
servisní síť Alfa Romeo;
❒ asi po 10 minutách zastavte vozidlo a
překontrolujte tlak v pneumatice:
nezapomeňte před tím zatáhnout
parkovací brzdu;
❒ Pokud naměříte tlak alespoň 1,8 bar,
dohustěte pneumatiku na správný
tlak (s nastartovaným motorem a
zataženou parkovací brzdou) a velmi
opatrně pokračujte v jízdě do servisu
specializované servisní sítě Alfa
Romeo.
98) 99) 100)
KONTROLA A
DOHUŠTĚNÍ
Kompresor lze použít i jen pro kontrolu
a případné dohuštění pneumatik.
Odpojte rychlospojku A obr. 85 a
připojte ji přímo k ventilku pneumatiky,
která se má dohustit. VÝMĚNA NÁDOBY
Postupujte takto:
❒
uvolněte přípojku A obr. 86 a odpojte
hadičku B;
❒ tlakovou nádobu, kterou chcete
vyměnit, natočte doleva a zvedněte ji;
❒ zasuňte novou tlakovou nádobu a
otočte ji doprava;
❒ zasuňte přípojku A a hadičku B do
uložení.
83
A0L0079
84
A0L0080
85
A0L0081
86
A0L0082
116
V NOUZI
30-9-2013 16:53 Pagina 116

POZOR
92) Stojící vozidlo je nutno označitpředepsanými prostředky:
výstražnými světly, odrazkovým
trojúhelníkem, atd. Je žádoucí,
aby cestující vystoupili z vozidla a
vyčkali na opravu kola na
bezpečném místě, kde jsou
chráněni před riziky dopravního
provozu. Při stání ve svahu nebo
na nerovném jízdním povrchu
umístěte pod kola klíny či jiné
předměty vhodné pro zablokování
vozidla (správný postup při
zabezpečení vozidla je popsán v
části "Státní vozidla" v kapitole
"Nastartování motoru a jízda").
93) Příbalový leták je nutno předat technikům, kteří budou
manipulovat s pneumatikou
opravenou sadou "Fix&Go
automatic".
94) Při poškození ráfku (okraj zdeformovaný tak, že způsobuje
únik vzduchu) nelze opravu
provést. Nevytahujte cizí tělesa
(šrouby nebo hřebíky), která vnikla
do pneumatiky. 95) Nepoužívejte kompresor
nepřetržitě déle než 20 minut.
Nebezpečí přehřátí. Sada není
vhodná pro definitivní opravu
pneumatik, proto s takto
opravenou pneumatikou jezděte
jen dočasně.
96) Nádobka se tmelem obsahuje etylenglykol a kaučuk, které
mohou způsobit alergickou reakci.
Škodlivý při pozření. Dráždí oči.
Může vyvolat reakci při vdechnutí
a kontaktu. Vyvarujte se zasažení
očí, pokožky a oděvu. Při zasažení
vypláchněte bez prodlení hojně
vodou. V případě pozření
nevyvolávejte zvracení,
vypláchněte ústa a vypijte hodně
vody. Bez prodlení kontaktujte
lékaře. Skladujte mimo dosah dětí.
Astmatici nesmějí produkt
používat. Během práci s
produktem nevdechujte výpary.
Při případné alergické reakci
vyhledejte bez prodlení lékaře.
Tlakovou nádobu skladujte ve
vhodném prostoru daleko od
zdrojů tepla. Lepicí hmota má
omezenou dobu použitelnosti.
Tlakovou nádobu obsahující lepicí
hmotu s prošlou životností bez
prodlení vyměňte.
97) Navlékněte si ochranné rukavice dodané se sadou. 98) Na místo dobře viditelné řidičem
nalepte samolepku s
upozorněním, že byla pneumatika
opravena pomocí sady pro rychlou
opravu. V jízdě pokračujte
opatrně, zejména při projíždění
zatáček. Nejezděte rychlostí vyšší
než 80 km/h. Vyvarujte se
prudkých akcelerací a brzdění.
99) Jestliže tlak klesl pod 1,8 bar, nepokračujte v jízdě: sadou pro
rychlou opravu Fix&Go automatic
nelze zajistit řádnou těsnost,
protože je pneumatika příliš
poškozená. V každém případě se
obra\bte na specializovanou
servisní sí\b Alfa Romeo.
100) Autorizovanému servisu je třeba v každém případě nahlásit, že
pneumatika byla opravena sadou
pro rychlou opravu. Příbalový
leták s pokyny o použití sady na
rychlou opravu je nutno předat
technikům, kteří budou s
opravenou pneumatikou
manipulovat.
117
30-9-2013 16:53 Pagina 117
