STARTOVÁNÍ
MOTORUPostup
84) 85) 86)
❒Sešlápněte brzdový pedál;
❒ otočte klíčkem zapalování na polohu
AVV a uvolněte jej, jakmile motor
naskočí.
UPOZORNĚNÍ
8) 9)
❒ Pokud motor nenaskočí na první
pokus, přetočte klíček zpět na STOP,
a až pak opět motor nastartujte.
❒ Pokud se s klíčkem na MAR rozsvítí
na přístrojové desce kontrolka
spolu s kontrolkou
, přetočte
klíček zpět na polohu STOP a pak
znovu na MAR. Jestliže kontrolka
zůstane svítit, zkuste motor
nastartovat dalšími klíčky od vozidla.
Pokud se nezdaří motor nastartovat
ani tentokrát, obraťte se na
specializovanou servisní síť Alfa
Romeo.
❒ S vypnutým motorem nenechávejte
klíček zapalování v poloze MAR. ZAHŘÁTÍ MOTORU PO
NASTARTOVÁNÍ
Postup
❒
Pomalu se rozje\fte s motorem ve
středních otáčkách bez prudkých
akcelerací;
❒ Při prvních kilometrech nechtějte od
vozidla nejvyšší výkony.
Doporučujeme počkat, až digitální
ukazatel teploty chladicí kapaliny
motoru začne stoupat.
VYPNUTÍ MOTORU
Postup
S motorem na volnoběh otočte klíček
zapalování do polohy STOP
10)
UPOZORNĚNÍ Po náročné jízdě
nechejte motor před vypnutím běžet
alespoň pár minut na volnoběh, aby
mohla klesnout teplota v motorovém
prostoru.
POZOR
84) Je nebezpečné nechávat motor běžet v uzavřených prostorách.
Motor spotřebovává kyslík a
vypouští oxid uhličitý, oxid
uhelnatý a jiné toxické plyny.
85) Dokud motor nenaskočí, posilovač brzd nepracuje, a proto
je nutné na brzdový pedál vyvíjet
větší sílu než obvykle.
86) Nestartujte motor tlačením, tažením nebo rozjezdem z kopce.
Tyto operace by mohly poškodit
katalyzátor.
UPOZORNĚNÍ
8) Doporučujeme, abyste v prvnímobdobí provozu nepožadovali od
vozidla nejvyšší výkony (např.
velmi prudké akcelerace, dlouhé
jízdy při nejvyšších otáčkách, příliš
prudká brzdění, atd.)
102
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
30-9-2013 16:53 Pagina 102

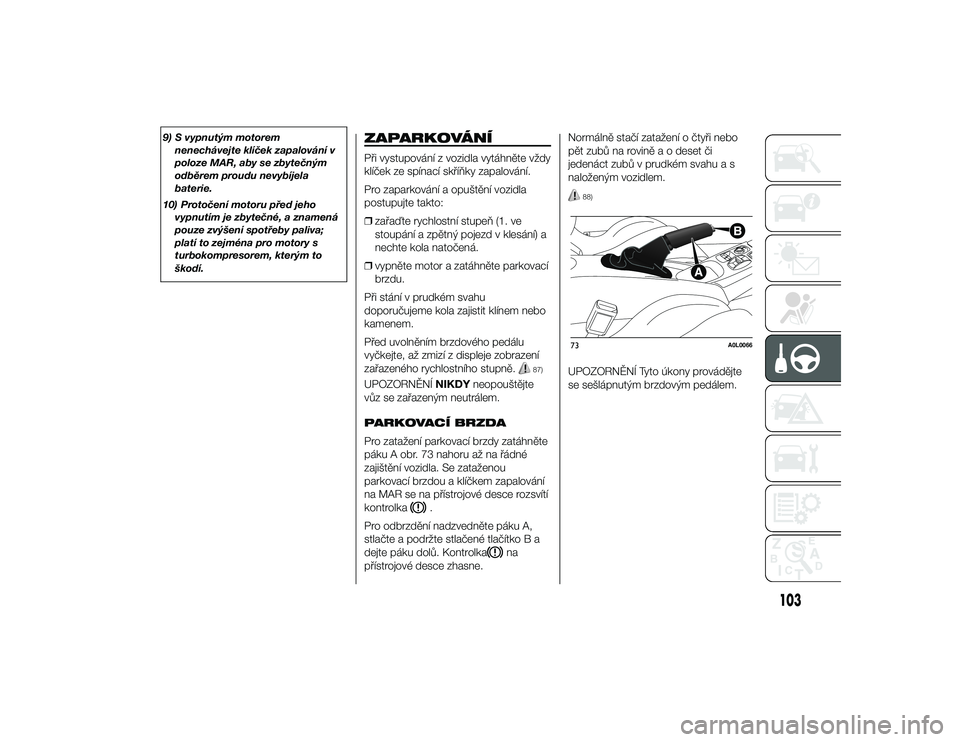

9) S vypnutým motoremnenechávejte klíček zapalování v
poloze MAR, aby se zbytečným
odběrem proudu nevybíjela
baterie.
10) Protočení motoru před jeho vypnutím je zbytečné, a znamená
pouze zvýšení spotřeby paliva;
platí to zejména pro motory s
turbokompresorem, kterým to
škodí.
ZAPARKOVÁNÍPři vystupování z vozidla vytáhněte vždy
klíček ze spínací skříňky zapalování.
Pro zaparkování a opuštění vozidla
postupujte takto:
❒zařa\fte rychlostní stupeň (1. ve
stoupání a zpětný pojezd v klesání) a
nechte kola natočená.
❒ vypněte motor a zatáhněte parkovací
brzdu.
Při stání v prudkém svahu
doporučujeme kola zajistit klínem nebo
kamenem.
Před uvolněním brzdového pedálu
vyčkejte, až zmizí z displeje zobrazení
zařazeného rychlostního stupně.
87)
UPOZORNĚNÍ NIKDYneopouštějte
vůz se zařazeným neutrálem.
PARKOVACÍ BRZDA
Pro zatažení parkovací brzdy zatáhněte
páku A obr. 73 nahoru až na řádné
zajištění vozidla. Se zataženou
parkovací brzdou a klíčkem zapalování
na MAR se na přístrojové desce rozsvítí
kontrolka
.
Pro odbrzdění nadzvedněte páku A,
stlačte a podržte stlačené tlačítko B a
dejte páku dolů. Kontrolka
na
přístrojové desce zhasne. Normálně stačí zatažení o čtyři nebo
pět zubů na rovině a o deset či
jedenáct zubů v prudkém svahu a s
naloženým vozidlem.
88)
UPOZORNĚNÍ Tyto úkony provádějte
se sešlápnutým brzdovým pedálem.73
A0L0066
103
30-9-2013 16:53 Pagina 103

POZOR
87) Nikdy nenechávejte ve voze dětibez dozoru. Při opouštění vozu
vytáhněte vždy klíček ze
zapalování a vezměte jej s sebou.
88) Zatažením páky parkovací brzdy o několik poloh musí vozidlo
zůstat zabrzděné: pokud by se tak
nestalo, obra\bte se na
specializovanou servisní sí\b Alfa
Romeo. Odstavené vozidlo řádně
zajistěte tak, jak je předepsáno
Pravidly silničního provozu a jak je
uvedeno výše.
POUŽITÍ
PŘEVODOVKYAlfa Romeo 4C je vybavena
šestirychlostní převodovkou s dvojitou
suchou spojkou TCT a s ovládači na
volantu. Jedná se o vyspělé technické
řešení, v němž je řazení manuální
převodovky a bezprostřednost
sekvenčního řazení kombinována s
komfortem spočívajícím v možnosti si
zvolit program automatického řazení,
které není tak pomalé jako u klasického
automatu.
Jestliže je klíček vytažený ze spínací
skříňky zapalování, stiskem tlačítek na
rámečku ovládačů převodovky, který se
nachází na prostředním tunelu obr.
74, neprovede systém žádnou akci i
přesto, že je sešlápnutý brzdový pedál.
Převodovka proto setrvá ve stavu, v
němž se nacházela před vypnutím
motoru. Jestliže vozidlo stojí s klíčkem na MAR
(tzn. se zapnutými elektrickými
spotřebiči), na displeji zobrazí zařazený
rychlostní stupeň a indikace aktivního
provozního režimu (automatický =
AUTO
nebo manuální = nezobrazuje
se).
PROVOZNÍ REŽIM
Vyjma režimu "Race" může převodovka
fungovat podle jedné ze dvou
provozních logik:
❒ první logika je manuálního typu
(MANUAL), kdy o přeřazení
rozhoduje přímo řidič;
❒ druhý zcela automatický režim
(AUTO), kdy o přeřazení rychlostních
stupňů rozhoduje systém.
Po navolení režimu "Race" je povolena
pouze manuální provozní logika
(MANUAL).
Fungování v manuálním
režimu (MANUAL)
V tomto režimu stanoví nejvhodnější
rychlostní poměr řidič podle daného
jízdního stavu vozidla.
Řadí se páčkami u volantu: páčkou “ +”
se zařadí vyšší rychlostní stupeň;
páčkou “–” se zařadí nižší rychlostní
stupeň (viz následující část "Páčky na
volantu").74
A0L0067
104
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
30-9-2013 16:53 Pagina 104

Pokud systém žádosti vyhoví, zobrazí
se nový zařazený rychlostní stupeň
na displeji.
Jestliže systém žádosti nevyhoví, na
displeji zůstane zobrazený rychlostní
stupeň zařazený před žádosti o
přeřazení a ozve se zvuková signalizace
V případě, kdy by zařazení
požadovaného rychlostního stupně
mohlo narušit správnou funkci motoru a
převodovky, systém přeřazení nedovolí.
Jakmile klesnou otáčky motoru na
volnoběh (např. při deceleraci), systém
zajistí automaticky podřazování.Fungování v
automatickém režimu
(AUTO)
Automatické fungování (AUTO) se
zapne/vypne tlačítkem
A/Mna
rámečku s ovládači převodovky obr. 74;
aktivace je signalizována textem
AUTO, který se na displeji zobrazí vedle
indikace zařazeného rychlostního
stupně obr. 76.
V režimu AUTOsystém řadí podle
rychlosti vozu, otáček motoru a síly,
kterou řidič vyvíjí na pedál akcelerace.
K rozjezdu vozidla je však vždy třeba
(se sešlápnutým brzdovým pedálem)
zařadit 1. rychlostní stupeň nebo
zpátečku (R). Funkce “Kick Down”
Systém obsluhuje i funkci “Kick Down”:
při potřebě zrychlit (např. při předjíždění)
sešlápnutím pedálu akcelerace přes
bod odporu systém přeřadí (pokud to
otáčky motoru dovolí) o jeden rychlostní
stupeň či o několik rychlostních
stupňů, aby dodal výkon a točivý
moment potřebné pro zrychlení
požadované řidičem.
Při provádění funkce "Kick Down"
systém garantuje obsluhu převodovky v
závislosti na navoleném režimu D.N.A.
.
PÁČKY U VOLANTU
Umožňují sekvenční řazení rychlostních
stupňů obr. 77.
– páčkou u volantu "+" (zatažením
páčky k řidiči - viz obr. 78): zařazení
vyššího rychlostního stupně;75
A0L0146
76
A0L0068
77
A0L0071
105
30-9-2013 16:53 Pagina 105

– páčkou u volantu "–" (zatažením
páčky k řidiči - viz obr. 78): zařazení
nižšího rychlostního stupně.
Zařazení nižšího (nebo vyššího)
rychlostního poměru je umožněno
pouze tehdy, jestliže to otáčky motoru
umožňují.
ROZJEZD
Pro nastartování motoru sešlápněte
brzdový pedál: systém automaticky
zařadí neutrál (N).
Po naskočení motoru je možné zařadit
1. rychlostní stupeň nebo (1) nebo
zpátečku (R).Nezávisle na typu zařazeného režimu
(AUTO/MANUAL) je pro zařazení
1. rychlostního stupně nebo zpátečky
(R) třeba sešlápnout brzdový pedál
a stisknout tlačítko
1na rámečku
ovládačů převodovky (nebo páčku u
volantu "+") pro zařazení 1. rychlostního
stupně nebo stisknout tlačítko Rpro
zařazení zpátečky.
Při zařazení 1. rychlostního stupně se
systém přepne na režim AUTO.
Se sešlápnutým brzdovým pedálem je
možné stiskem tlačítka Nznovu zařadit
neutrál (N).
Tlačítky 1(nebo páčkou u volantu "+"),
N, Rbez sešlápnutí brzdového pedálu
systém neprovede žádnou žádost o
přeřazení.
UPOZORNĚNÍ Zpátečku nelze zařadit
stiskem páčky u volantu "-".
Upozornění
V případě, že požádáte o nastartování
motoru s porouchanou převodovkou
(viz “Kontrolky a upozornění”), prove\fte
postup “zpožděného startu”, tzn.
přetočte klíček na AVV a podržte jej v
této poloze alespoň sedm sekund
se sešlápnutým brzdovým pedálem:
motor naskočí. Systém setrvá ve stavu
“recovery”. Jestliže motor nenaskočí, obraťte se na
specializovanou servisní síť Alfa Romeo.
Otevření dveří na straně řidiče systém
aktivuje hydraulickou soustavu tak, aby
se připravila na nastartování motoru.
ROZJEZD S VOZIDLEM
S vozidlem je možné se rozjet jak na 1.
rychlostní stupeň, tak na zpátečku (R).
Poznámky (ohledně
startování motoru)
Lze řadit pouze se sešlápnutým
brzdovým pedálem. Pokud brzdový
pedál nesešlápnete, na displeji se
zobrazí příslušné upozornění.
S vozidlem se nelze rozjet na rychlostní
stupeň vyšší než jednička: i v tomto
případě se na displeji zobrazí příslušné
upozornění.
Při rozjezdu do středně velkého či
velkého stoupání se doporučuje použít
parkovací brzdu.
Zařazení 1. rychlostního
stupně
Postupujte takto:
❒
Sešlápněte brzdový pedál;
❒ stiskněte tlačítko 1na rámečku s
ovládači převodovky;78
A0L0072
106
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
30-9-2013 16:53 Pagina 106

❒uvolněte brzdový pedál a sešlápněte
pedál akcelerace.
Zařazení zpětného
pojezdu (R)
Zpětný pojezd (R) je možné zařadit
pouze u stojícího vozidla se
sešlápnutým brzdovým pedálem.
Postupujte takto:
❒ Sešlápněte brzdový pedál (vozidlo
musí stát);
❒ stiskněte tlačítko R na rámečku s
ovládači převodovky;
❒ uvolněte brzdový pedál a sešlápněte
pedál akcelerace. Při zařazení
zpátečky zazní zvuková výstraha (u
příslušné verze vozidla).
Pokud brzdový pedál nesešlápnete (a
vozidlo stojí), na displeji se zobrazí
upozornění a systém automaticky
zařadí neutrál (N).
UPOZORNĚNÍ Pokud vozidlo jede,
požadavek řidiče je přijat a proveden,
jestliže do tří sekund od požadavku
klesne jízdní rychlost na hodnotu pod 3
km/hod. V případě, že nebude
požadavek proveden, systém podrží
právě zařazený rychlostní stupeň.
Anebo klesne-li rychlost vozidla pod 10
km/h, přestaví převodovku do neutrálu
(N): pak je nutno akci opakovat. ŘAZENÍ NEUTRÁLU (N)
Jestliže vozidlo stojí a klíček zapalování
je přepnut na MAR (bez ohledu na
stav motoru), lze neutrál (N) zařadit
jedině se sešlápnutým brzdovým
pedálem.
Neutrál (N) lze zařadit vždy i za jízdy
vozidla, a to bez ohledu na tlak vyvíjený
na brzdový pedál či na pedál
akcelerace.
Kromě zobrazení aktivního režimu
řazení se na displeji zobrazí také
N.
Za jízdy vozidla pro přeřazení z neutrálu
(N) na nějaký rychlostní stupeň
stiskněte tlačítko 1na rámečku s
ovládači převodovky (není třeba
sešlápnout brzdový pedál): převodovka
se hned přestaví na stupeň odpovídající
rychlosti vozidla.
Jestliže vozidlo stojí a klíček zapalování
je přepnutý na MAR (bez ohledu na
stav motoru), lze 1. rychlostní stupeň
zařadit jedině se sešlápnutým
brzdovým pedálem.
LAUNCH CONTROL
Strategie zvaná "Launch Control"
umožňuje rozjezd na plný výkon. Strategii lze aktivovat se stojícím
vozidlem, navoleným režimem Dynamic
či Race a zařazeným prvním
rychlostním stupněm.
Postup je následující:
❒
sešlápněte brzdový pedál a držte jej
sešlápnutý;
❒ sešlápněte pedál akcelerace a držte
jej sešlápnutý;
❒ stiskněte páčku "–" za volantem;
Po uvolnění brzdového pedálu se
vozidlo rozjede s nejvyšší akcelerací.
89)
Pro zrušení strategie stačí přerušit výše
uvedený sled operací nebo v každém
případě uvolnit pedál akcelerace.
ZOBRAZOVÁNÍ NA
DISPLEJI
Otočením klíčku zapalování na MAR se
asi za jednu sekundu zobrazí na displeji
indikace zařazeného neutrálu (N). Za
jízdy se na displeji zobrazí zařazený
rychlostní stupeň a daná logika (AUTO
nebo MANUAL). Indikace na displeji
mají následující význam:
N = neutrál;
1 = první rychlostní stupeň;
2 = druhý rychlostní stupeň;
3 = třetí rychlostní stupeň;
107
30-9-2013 16:53 Pagina 107

4 = čtvrtý rychlostní stupeň;
5 = pátý rychlostní stupeň;
6 = šestý rychlostní stupeň;
R = zpáteční rychlost.
Při zapnutí zapalování je vždy zařazen
neutrál. Při žádosti o zařazení 1.
rychlostního stupně si systém vynutí
navolení režimuAUTO.
UPOZORNĚNÍ Jestliže se po uplynutí
10 sekund s klíčkem zapalování na
MAR na displeji nezobrazí zařazený
rychlostní stupeň, přepněte klíček
v zapalování na STOP, počkejte, až se
displej vypne, a sepněte klíček znovu.
Pokud závada trvá, obraťte se na
specializovanou servisní síť Alfa Romeo.
AKUSTICKÁ
SIGNALIZACE
Z bezpečnostních důvodů je zvukovou
výstrahou řidič upozorněn na
zaparkování se zařazeným neutrálem
(N) (signalizace je aktivní po otočení
klíčku v zapalování na STOP).
Pokud vozidlo stojí s nastartovaným
motorem a zařazeným rychlostním
stupněm (1.) nebo (R) , systém aktivuje
zvukovou výstrahu a automaticky
zařadí neutrál (N):
❒ řidič nesešlápne pedál akcelerace
a/nebo brzdy po dobu asi tři minuty; ❒
pokud bude brzdový pedál
sešlápnutý po dobu delší než 10
minut;
❒ po otevření dveří na straně řidiče
nedojde ke sešlápnutí pedálu
akcelerace a/nebo brzdy po dobu
alespoň jedné a půl sekundy;
❒ byla zjištěna porucha převodovky.
PARKOVÁNÍ VOZIDLA
Pro zaparkování a opuštění vozidla
postupujte takto:
❒ zařa\fte rychlostní stupeň (1. ve
stoupání a zpětný pojezd v klesání) a
nechte kola natočená.
❒ vypněte motor a zatáhněte parkovací
brzdu.
Při stání v prudkém svahu
doporučujeme kola zajistit klínem nebo
kamenem.
Před uvolněním brzdového pedálu
vyčkejte, až zmizí z displeje zobrazení
zařazeného rychlostního stupně.
UPOZORNĚNÍ NIKDYneopouštějte
vůz se zařazeným neutrálem. OBECNÁ UPOZORNĚNÍ
❒
Se stojícím vozem a zařazeným
rychlostním stupněm je nutno držet
sešlápnutý brzdový pedál, dokud
se nerozhodnete rozjet. Při rozjezdu
je nutné brzdový pedál uvolnit a
postupně akcelerovat;
❒ Při delším stání vozidla s
nastartovaným motorem se
doporučuje zařadit neutrál (N).
❒ Pro zachování účinnosti spojky se
nesnažte vozidlo držet zastavené
pedálem akcelerace (např. stání do
kopce). Přehřátím by se mohla
spojka poškodit: používejte místo
toho brzdový pedál nebo parkovací
brzdu a pedál akcelerace sešlápněte,
až když se rozhodnete rozjet.
❒ Jestliže je po zařazení zpátečky (R)
nutno zařadit 1. rychlostní stupeň
nebo naopak, při přeřazení musí
vozidlo stát a musí být sešlápnutý
brzdový pedál.
❒ Pokud by to bylo z nějakých důvodu
nutné jet z kopce se zařazeným
neutrálem (N) i u vědomí, že se to
nedoporučuje, systém při žádosti o
přeřazení zařadí samočinně optimální
stupeň podle rychlosti vozu, aby
zajistil správný přenos hnacího
momentu na kola.
108
STARTOVÁNÍ MOTORU A JÍZDA S VOZIDLEM
30-9-2013 16:53 Pagina 108

❒Je-li třeba, s vypnutým motorem je
možné zařadit 1. rychlostní stupeň
nebo zpátečku (R) či neutrál (N):
klíček musí být v poloze MAR,
brzdový pedál musí být sešlápnutý. V
takovém případě vyčkejte mezi
přeřazováním alespoň 5 sekund, aby
byla zachována funkčnost
hydraulického systému, a to zejména
čerpadla.
❒ Při rozjezdech do kopce se
doporučuje akcelerovat postupně, ale
rozhodně ihned po uvolnění
parkovací brzdy nebo brzdového
pedálu: tím se může motor dočasně
vytočit do vyšších otáček a zhostit
se prudších stoupání s větším
momentem na kola.
POZOR
89) Funkcionalita Launch control je
dostupná jen v režimu Dynamic či
Race. Bez ohledu na informace
uvedené v popisu k tomuto režimu
jsou během používání
funkcionality Launch Control
systémy ESC a ASR v každém
případě vypnuté. To znamená, že
kontrolu nad dynamikou vozidla
má jen a jedině řidič. Proto při
používání funkcionality Launch
Control dávejte nejvyšší pozor:
správně vyhodnocujte stav
silničního provozu a jízdního
povrchu i dostatečnost
manévrovacího prostoru.
ÚSPORA PALIVAAutomobilka Alfa Romeo vyprojektovala
a vyrobila vozidlo za pomocí
technologií, materiálů a zařízení, která
jsou schopna minimalizovat škodlivé
vlivy na životní prostředí. Proto uvádíme
několik užitečných doporučení, jež
vám umožní dále přispět k ochraně
životního prostředí.
ZÁKLADNÍ DOPORUČENÍ
Údržba vozu
Věnujte údržbě řádnou pozornost a
nechejte provést všechny kontroly
a seřízení dle "Plánu řádné údržby".
Pneumatiky
Pravidelně kontrolujte tlak v
pneumatikách, a to nejméně jednou za
měsíc. Příliš nízký tlak v pneumatikách
vede ke zvýšení spotřeby pohonných
hmot, protože je vyšší valivý odpor
pneumatik.
Klimatizace
Provoz klimatizace zvyšuje spotřebu
paliva: pokud to venkovní teplota
dovolí, používejte jen ventilaci.
109
30-9-2013 16:53 Pagina 109
