TYLNE ZESPOŁY OPTYCZNE
W zespole optycznym tylnym znajdują się żarówki
świateł pozycyjnych (diodowe), świateł stop
i kierunkowskazów.
Rozmieszczenie żarówek w zespole optycznym rys. 146
jest następujące:
D kierunkowskazy (strzałki)
E światła stop.
F0U148Abrys. 146F0U149Abrys. 147
Aby wymienić żarówkę procedura jest następująca:
❒odkręcić śruby mocujące A-rys. 146;
❒rozłączyć konektor elektryczny środkowy B,
następnie wysunąć zespół klosza na zewnętrz;
❒odłączyć oprawę żarówek, naciskając na zaczepy
C-rys. 147;
❒wyjąć żarówkę do wymiany, naciskając ją lekko
i obrócić w lewo (zablokowanie ze złączem
bagnetowym), następnie wymienić;
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 165

166
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
❒zamontować oprawę żarówki;
❒połączyć konektor elektryczny, ustawić prawidłowo
zespół w nadwoziu w samochodzie, następnie
wkręcić śruby mocujące A.
OSTRZEŻENIE Aby wymienić światła pozycyjne
diodowe, zwrócić się do ASO Abarth.
TYLNE ŚWIATŁA PRZECIWMGIELNE rys. 148
Aby wymienić żarówkę tylnych świateł przeciwmgielnych
A zwrócić zwrócić się do ASO Abarth.
ŚWIATŁA COFANIA rys. 148
Aby wymienić żarówkę świateł cofania B zwrócić
zwrócić się do ASO Abarth.
F0U150Abrys. 148F0U151Abrys. 149
TRZECIE ŚWIATŁO STOP rys. 149
Aby wymienić żarówkę, należy:
❒otworzyć pokrywę bagażnika;
❒wyjąć zaślepki gumowe;
❒nacisnąć na zaczepy blokujące i wyjąć zespół klosza C;
❒rozłączyć konektor elektryczny;
❒ścisnąć przeciwległy zaczep D, wyjąć oprawę
żarówek;
❒wyjąć żarówkę montowaną na wcisk i wymienić.
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 166

167
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
OŚWIETLENIE TABLICY REJESTRACYJNEJ
Aby wymienić żarówkę, należy:
❒nacisnąć w punkcie pokazanym strzałką i wyjąć zespół
klosza A-rys. 150;
❒wymienić żarówkę rys. 151 po odłączeniu jej od
bocznych styków, sprawdzając, czy nowa żarówka
została prawidłowo zamocowana pomiędzy bocznymi
stykami;
❒zamontować zespół klosza lampy mocowany na wcisk.
F0U152Abrys. 150F0U153Abrys. 151
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 167

168
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U154Abrys. 152
WYMIANA ŻARÓWKI
OŚWIETLENIA WEWNĘTRZNEGO
Odnośnie typu żarówki i odpowiedniej mocy, patrz
rozdział „Wymiana żarówki”.PRZEDNIA LAMPA SUFITOWA
Aby wymienić żarówki, należy:❒nacisnąć w punktach wskazanych strzałkami, wyjąć
lampę A-rys. 152;
❒otworzyć pokrywę B-rys. 153;
❒wymienić żarówkę C-rys. 153 po odłączeniu od
bocznych styków, sprawdzając, czy nowa żarówka
została prawidłowo zablokowana pomiędzy tymi
stykami;
❒zamknąć pokrywę B-rys. 153 i zamocować lampę
A-rys. 152 w odpowiednim gnieździe, upewniając się
o prawidłowym zablokowaniu.
F0U155Abrys. 153
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 168

169
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U156Abrys. 154

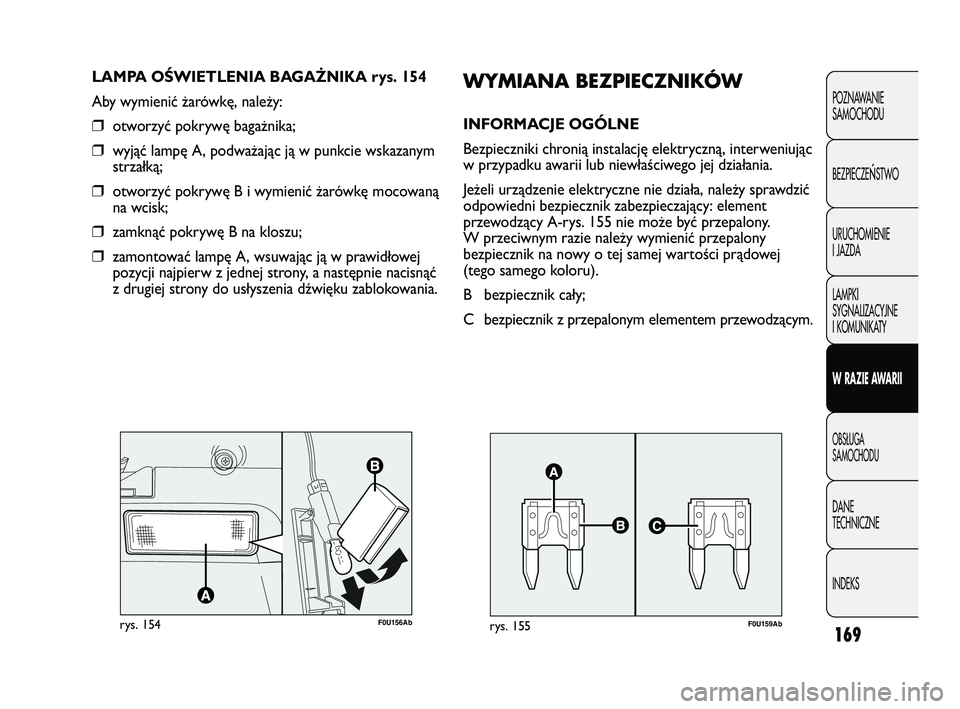

LAMPA OŚWIETLENIA BAGAŻNIKA rys. 154
Aby wymienić żarówkę, należy:
❒otworzyć pokrywę bagażnika;
❒wyjąć lampę A, podważając ją w punkcie wskazanym
strzałką;
❒otworzyć pokrywę B i wymienić żarówkę mocowaną
na wcisk;
❒zamknąć pokrywę B na kloszu;
❒zamontować lampę A, wsuwając ją w prawidłowej
pozycji najpierw z jednej strony, a następnie nacisnąć
z drugiej strony do usłyszenia dźwięku zablokowania.
F0U159Abrys. 155
WYMIANA BEZPIECZNIKÓW
INFORMACJE OGÓLNE
Bezpieczniki chronią instalację elektryczną, interweniując
w przypadku awarii lub niewłaściwego jej działania.
Jeżeli urządzenie elektryczne nie działa, należy sprawdzić
odpowiedni bezpiecznik zabezpieczający: element
przewodzący A-rys. 155 nie może być przepalony.
W przeciwnym razie należy wymienić przepalony
bezpiecznik na nowy o tej samej wartości prądowej
(tego samego koloru).
B bezpiecznik cały;
C bezpiecznik z przepalonym elementem przewodzącym.
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 169

170
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Nie zastępować nigdy bezpiecznika
przepalonego drutami metalowymi lub
innym materiałem przewodzącym.
Jeżeli bezpiecznik przepali się ponownie,
zwrócić się do ASO Abarth.
UWAGA
Nie wymieniać w żadnym przypadku
bezpiecznika na inny o wyższej wartości
prądowej: NIEBEZPIECZEŃSTWO POŻARU.
UWAGA
Jeżeli przepali się bezpiecznik główny
(MEGA-FUSE, MIDI-FUSE, MAXI-FUSE),
zwrócić się do ASO Abarth.
UWAGA
Przed wymianą bezpiecznika upewnić się
czy kluczyk wyjęty jest z wyłącznika
zapłonu i czy zgaszone są i/lub wyłączone
wszystkie odbiorniki.
UWAGA
Jeżeli bezpiecznik główny systemu
bezpieczeństwa (poduszek powietrznych,
układu hamulcowego), układu zespołu
napędowego (układu silnika, skrzyni biegów) lub
układu kierowania interweniuje: zwrócić się do
ASO Abarth.
UWAGA
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 170

171
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U160Abrys. 156
F0U161Abrys. 157
DOSTĘP DO BEZPIECZNIKÓW
Bezpieczniki w samochodzie pogrupowane są w trzech
skrzynkach bezpieczników znajdujących się w desce
rozdzielczej, w komorze silnika i wewnątrz bagażnika
(po stronie lewej).
Skrzynka bezpieczników w desce rozdzielczej
rys. 157
Aby dostać się do skrzynki bezpieczników w desce
rozdzielczej, należy odkręcić śruby A-rys. 156 i wyjąć
pokrywę.
151-182 GPUNTO EVO Abarth PL 2ed 8-11-2010 14:16 Pagina 171

172
POZNAWANIE
SAMOCHODU
BEZPIECZE
ŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
F0U162Abrys. 158
F0U163Abrys. 159
Skrzynka bezpieczników w komorze silnika
rys. 159
Aby dostać się do skrzynki bezpieczników umieszczonej
obok akumulatora, wyjąć odpowiednią pokrywę
zabezpieczającą rys. 158 zamocowaną w punktach
pokazanych strzałką.
