F0U115Abrys. 115
Na rysunku jest pokazany jedynie
montaż. Zamontować fotelik zgodnie
z instrukcjami obligatoryjnie do niego
załączonymi.
UWAGA
F0U114Abrys. 114
GRUPA 2
Dzieci od 15 do 25 kg wagi mogą być przytrzymywane
bezpośrednio pasem bezpieczeństwa samochodu
rys. 114.
Fotelik spełnia tylko funkcję prawidłowego ustawienia
dziecka w stosunku do pasa, który powinien przebiegać
po przekątnej przylegając do klatki piersiowej, a nigdy
do szyi i przebiegać poziomo przylegając do bioder, a nie
do brzucha dziecka.GRUPA 3
Dzieci od 22 do 36 kg masy mają wystarczającą wielkość
klatki piersiowej, która umożliwia prawidłowe założenie
pasa bezpieczeństwa.
Na rys. 115 pokazano przykładowe poprawne
umieszczenie dziecka na tylnym siedzeniu.
Powyżej 1,50 m budowa dziecka umożliwia zapięcie go
pasem jak w przypadku dorosłych osób.
Na rysunku jest pokazany jedynie
montaż. Zamontować fotelik zgodnie
z instrukcjami obligatoryjnie do niego
załączonymi.
UWAGA
109-130 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:32 Pagina 117

118
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW UNIWERSALNYCH
Samochód odpowiada nowej Dyrektywie Europejskiej 2000/3/CE, która reguluje montowalność fotelików dla dzieci
na różnych miejscach w samochodzie, zgodnie z poniższą tabelą:
Pasażera Pasażera
Grupa Zakres wagi przednie tylne
Grupa 0, 0+ do 13 kg U (▼)U
Grupa 1 9-18 kg U (▼)U
Grupa 2 15-25 kg U (▼)U
Grupa 3 22-36 kg U (▼)U
Opis:
U = odpowiednie dla systemów ochronnych kategorii „Uniwersalny”, zgodnie z Regulaminem Europejskim CEE-R44
dla wskazanych „Grup”.
(▼) w samochodzie, w którym siedzenie pasażera nie ma regulacji wysokości, konieczne jest utrzymywanie oparcia
siedzenia w pozycji dokładnie pionowej.
109-130 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:32 Pagina 118

119
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Poniżej podsumowano główne zasady
bezpiecznego przewożenia dzieci:
1) Zalecaną pozycją do instalowania fotelika dla dziecka
jest siedzenie tylne, gdyż jest najbardziej chronione
w przypadku zderzenia.
2) W przypadku dezaktywacji poduszki powietrznej
pasażera sprawdzić zawsze, czy świeci się odpowiednia
lampka żółto-pomarańczowej w zestawie wskaźników,
potwierdzająca dezaktywację.
3) Przestrzegać skrupulatnie instrukcji dostarczonej
wraz z fotelikiem, którą producent powinien
obowiązkowo załączyć. Przechowywać ją w samochodzie
wraz z dokumentami i instrukcją obsługi. Nie używać
fotelika w sposób niezgodny z instrukcjami użycia.
4) Zawsze sprawdzać pociągnięciem taśmy, czy pas
bezpieczeństwa jest prawidłowo zapięty.
5) Każdy system ochronny przeznaczony jest wyłącznie
dla jednego dziecka; nie przewozić nigdy równocześnie
dwoje dzieci.
6) Sprawdzać zawsze czy pas nie uciska szyi dziecka.
7) Podczas jazdy nie zezwalać, aby dziecko zmieniło
pozycję lub rozpięło pas.
8) Nie przewozić nigdy dziecka trzymając je
w objęciach, a także na kolanach. W czasie zderzenia
nikt nie jest w stanie utrzymać dziecka.
9) W razie wypadku wymienić fotelik na nowy.
W przypadku gdy aktywna jest poduszka
powietrzna nie umieszczać dziecka
w foteliku kołysce zwróconej przeciwnie do
kierunku jazdy na siedzeniu przednim. Aktywacja
poduszki powietrznej w przypadku zderzenia
może spowodować śmiertelne obrażenia
przewożonego dziecka niezależnie od siły
zderzenia. Dlatego zaleca się przewozić zawsze
dziecko w odpowiednim foteliku na siedzeniu
tylnym, gdyż jest to położenie najbardziej
bezpieczne w przypadku zderzenia.
UWAGA
109-130 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:32 Pagina 119

120
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
PRZYSTOSOWANIE DO MONTAŻU
FOTELIKA „ISOFIX UNIVERSALE”
Samochód przystosowany jest do montażu fotelika Isofix
Universale, nowego zunifikowanego systemu
europejskiego do przewożenia dzieci.
Tytułem wskazania na rys. 116 pokazany jest
przykładowy fotelik.
Fotelik Isofix Universale przeznaczony jest dla grupy
wagowej 1.
W związku z różnymi systemami zatrzaśnięcia, fotelik
musi być umocowany w odpowiednich dolnych
pierścieniach metalowych A-rys. 117, umieszczonych
pomiędzy oparciem i poduszką siedzenia tylnego,
a następnie przymocowany paskiem górnym (dostępnym
razem z fotelikiem), w odpowiednich zaczepach B-rys.
118, znajdujących się w części tylnej oparcia, naprzeciw
fotelika.
Możliwy jest montaż mieszany fotelików tradycyjnych
i „Isofix Universali”.
F0U116Abrys. 116
Przypomina się, że w przypadku fotelika Isofix
Universale, mogą być używane wszystkie te
homologowane z oznaczeniem ECE R44/03 „Isofix
Universale”.
109-130 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:32 Pagina 120

121
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Odnośnie dodatkowych szczegółów dotyczących
montowania i/lub używania fotelika, patrz „Instrukcja
obsługi” dostarczona wraz z fotelikiem.
F0U118Abrys. 118F0U117Abrys. 117
Montować fotelik tylko, gdy samochód
stoi. Fotelik jest poprawnie umocowany
w przystosowanych wspornikach, gdy będzie
wyczuwalne zatrzaśnięcie, które zapewnia
połączenie.
Przestrzegać w każdym razie instrukcji montażu,
demontażu i ustawienia fotelika, którą
producent zobowiązany jest dołączyć do fotelika.
UWAGA
109-130 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:32 Pagina 121

122
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
E
E
D
C
D
C
B
B1
AIL
IL
IL
IL
IL
IL
IUF
IUF
IUF Tyłem do kierunku jazdy
Tyłem do kierunku jazdy
Tyłem do kierunku jazdy
Tyłem do kierunku jazdy
Tyłem do kierunku jazdy
Tyłem do kierunku jazdy
Przodem do kierunku jazdy
Przodem do kierunku jazdy
Przodem do kierunku jazdy
DOSTOSOWANIE SIEDZEŃ PASAŻERÓW DO UŻYCIA FOTELIKÓW ISOFIX
W poniższej tabeli przedstawiono, zgodnie z europejskimi przepisami ECE 16, zalecenia możliwości instalacji
fotelików „Isofix” na siedzeniach wyposażonych w zaczepy Isofix.
Grupa wagowa Ustawienie Klasa Pozycja Isofix fotelika oznaczenia Isofix boczna tylna
Grupa 0 do 10 kg
Grupa 0+ do 13 kg
Grupa I do 9
do 18 kg
IUF: odpowiednie w przypadku systemów Isofix chroniących dzieci w fotelikach ustawionych przodem do kierunku jazdy, klasy
uniwersalnej (wyposażone w trzecie mocowanie górne), homologowane do użycia w grupie wagowej.
IL: wskazane dla systemów chroniących dzieci Typu Isofix, specyficznych i homologowanych dla tego samochodu.
Możliwe jest instalowanie fotelika przesuwając do przodu siedzenie przednie.
109-130 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:32 Pagina 122

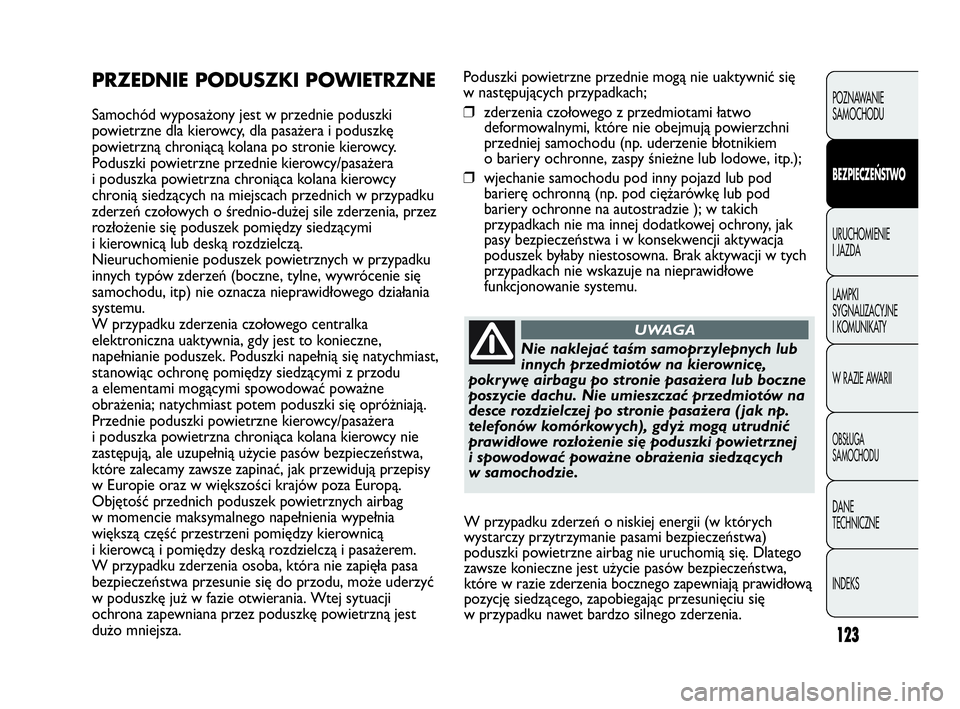

123
Poduszki powietrzne przednie mogą nie uaktywnić się
w następujących przypadkach;
❒zderzenia czołowego z przedmiotami łatwo
deformowalnymi, które nie obejmują powierzchni
przedniej samochodu (np. uderzenie błotnikiem
o bariery ochronne, zaspy śnieżne lub lodowe, itp.);
❒wjechanie samochodu pod inny pojazd lub pod
barierę ochronną (np. pod ciężarówkę lub pod
bariery ochronne na autostradzie ); w takich
przypadkach nie ma innej dodatkowej ochrony, jak
pasy bezpieczeństwa i w konsekwencji aktywacja
poduszek byłaby niestosowna. Brak aktywacji w tych
przypadkach nie wskazuje na nieprawidłowe
funkcjonowanie systemu.PRZEDNIE PODUSZKI POWIETRZNE
Samochód wyposażony jest w przednie poduszki
powietrzne dla kierowcy, dla pasażera i poduszkę
powietrzną chroniącą kolana po stronie kierowcy.
Poduszki powietrzne przednie kierowcy/pasażera
i poduszka powietrzna chroniąca kolana kierowcy
chronią siedzących na miejscach przednich w przypadku
zderzeń czołowych o średnio-dużej sile zderzenia, przez
rozłożenie się poduszek pomiędzy siedzącymi
i kierownicą lub deską rozdzielczą.
Nieuruchomienie poduszek powietrznych w przypadku
innych typów zderzeń (boczne, tylne, wywrócenie się
samochodu, itp) nie oznacza nieprawidłowego działania
systemu.
W przypadku zderzenia czołowego centralka
elektroniczna uaktywnia, gdy jest to konieczne,
napełnianie poduszek. Poduszki napełnią się natychmiast,
stanowiąc ochronę pomiędzy siedzącymi z przodu
a elementami mogącymi spowodować poważne
obrażenia; natychmiast potem poduszki się opróżniają.
Przednie poduszki powietrzne kierowcy/pasażera
i poduszka powietrzna chroniąca kolana kierowcy nie
zastępują, ale uzupełnią użycie pasów bezpieczeństwa,
które zalecamy zawsze zapinać, jak przewidują przepisy
w Europie oraz w większości krajów poza Europą.
Objętość przednich poduszek powietrznych airbag
w momencie maksymalnego napełnienia wypełnia
większą część przestrzeni pomiędzy kierownicą
i kierowcą i pomiędzy deską rozdzielczą i pasażerem.
W przypadku zderzenia osoba, która nie zapięła pasa
bezpieczeństwa przesunie się do przodu, może uderzyć
w poduszkę już w fazie otwierania. Wtej sytuacji
ochrona zapewniana przez poduszkę powietrzną jest
dużo mniejsza.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
Nie naklejać taśm samoprzylepnych lub
innych przedmiotów na kierownicę,
pokrywę airbagu po stronie pasażera lub boczne
poszycie dachu. Nie umieszczać przedmiotów na
desce rozdzielczej po stronie pasażera ( jak np.
telefonów komórkowych), gdyż mogą utrudnić
prawidłowe rozłożenie się poduszki powietrznej
i spowodować poważne obrażenia siedzących
w samochodzie.
UWAGA
W przypadku zderzeń o niskiej energii (w których
wystarczy przytrzymanie pasami bezpieczeństwa)
poduszki powietrzne airbag nie uruchomią się. Dlatego
zawsze konieczne jest użycie pasów bezpieczeństwa,
które w razie zderzenia bocznego zapewniają prawidłową
pozycję siedzącego, zapobiegając przesunięciu się
w przypadku nawet bardzo silnego zderzenia.
109-130 PUNTO Abarth PL 1ed.qxd 23-07-2012 13:32 Pagina 123

124
F0U119Abrys. 119F0U120Abrys. 120
PRZEDNIA PODUSZKA POWIETRZNA
PO STRONIE KIEROWCY rys. 119
Składa się z poduszki wypełniającej się natychmiast,
umieszczonej w odpowiednim miejscu pośrodku
kierownicy.
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE
I JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA
SAMOCHODU
DANE
TECHNICZNE
INDEKS
PRZEDNIA PODUSZKA POWIETRZNA
PO STRONIE PASAŻERA rys. 120
Składa się z poduszki wypełniającej się natychmiast,
umieszczonej w odpowiednim gnieździe w desce
rozdzielczej i posiada objętość większą niż poduszka po
stronie kierowcy.
