2013 Abarth 500 Manual de Uso e Manutenção (in Portuguese)

24
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
CONHECER O
VEÍCULO
APOIOS PARA
A CABEÇA
TRASEIROS fig. 21
(para versões/mercados, se previsto)
Para extrair os apoios para cabeça trasei-
ros, premir ao mesmo tempo os botões
B e Cao lado dos dois suportes e de-
senfiá-los para cima. A extracção dos
apoios para cabeça traseiros deve ser efec-
tuada com o encosto desengatado e in-
clinado para o habitáculo ou com a porta
da bagageira aberta. Para colocar o apoio
de cabeça em condições de utilização, le-
vantá-lo até ouvir o clique de bloqueio.
Para baixar o apoio para cabeça, premir
o botão B. A configuração específica dos
apoios para cabeça interfere com o apoio
correcto das costas do passageiro da fren-
te no encosto; a configuração destina-se a
permitir uma utilização correcta do apoio
para cabeça.
AVISO Durante o uso dos bancos trasei-
ros, os apoios para cabeça são sempre
mantidos na posição “toda extraída”.
fig. 20aF0S149Abfig. 20bF0S136Ab
Regulação da inclinação
do encosto
Rodar o botão B-fig. 20a.Rebatimento do encosto
Para rebater o encosto puxar para cima
a alavanca C-fig. 20b(situada atrás do en-
costo); largar de seguida a alavanca e, em-
purrando o encosto, fazer deslizar o ban-
co para a frente.
023-045 ABARTH 500 2ed P:023-045 ABARTH 500 POR 30-05-2012 11:11 Pagina 24

25
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
CONHECER O
VEÍCULO
A regulação apenas deve ser
efectuada com o veículo pa-
rado e o motor desligado.
AVISO
VOLANTE
Pode regular-se em sentido vertical (para
versões/mercados, se previsto).
Para efectuar a regulação, colocar a ala-
vanca A-fig. 22para baixo na posição 2,
de seguida, regular o volante para a po-
sição mais adequada e, posteriormente,
bloqueá-lo nessa posição colocando a ala-
vanca Ana posição 1.
fig. 21F0S021Abfig. 22F0S022Ab
023-045 ABARTH 500 2ed P:023-045 ABARTH 500 POR 30-05-2012 11:11 Pagina 25

26
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
CONHECER O
VEÍCULO
Uma vez que os espelhos re-
trovisores externos são curvos
alteram ligeiramente a percepção da
distância.
AVISO
Durante a marcha os espel-
hos devem sempre estar na
posição 1.
AVISO
ESPELHOS EXTERNOS
Regulação eléctrica fig. 24
Proceder como indicado a seguir:
❒ seleccionar o espelho a regular através
do selector B;
❒ regular o espelho, actuando nos quatro
sentidos através do joystick A.
Retracção dos espelhos externos
fig. 25
Caso seja necessário (por exemplo, quan-
do o volume do espelho criar dificuldades
numa passagem estreita) é possível dobrar
os espelhos deslocando-os da posição 1
aberto, para a posição 2fechado.
ESPELHOS
RETROVISORES
ESPELHO INTERNO fig. 23
É equipado de um dispositivo contra aci-
dentes que o faz desenganchar em caso de
contacto violento com o passageiro.
Ao accionar a alavanca Aé possível re-
gular o espelho em duas posições: normal
ou antiofuscante.
ESPELHO INTERNO
ELECTROCRÓMICO
(para versões/mercados, se previsto)
Algumas versões incluem um espelho elec-
trocrómico com função de anti-encadea-
mento automático. Na parte inferior do
espelho encontra-se uma tecla ON/OFF
para activação/desactivação da função
electrocrómica. A activação da função é
indicada pelo acendimento do LED situa-
do no espelho. Ao engatar a marcha-atrás,
o espelho assume sempre a coloração pa-
ra utilização diurna.
fig. 23F0S023Ab
fig. 25F0S025Ab
fig. 24F0S024Ab
023-045 ABARTH 500 2ed P:023-045 ABARTH 500 POR 30-05-2012 11:11 Pagina 26

27
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
CONHECER O
VEÍCULO
CONFORTO CLIMÁTICO
DIFUSORES fig. 26
1.Difusores para descongelamento ou
desembaciamento do pára-brisas
2.Difusores centrais orientáveis e regu-
láveis
3.Difusores laterais orientáveis e regu-
láveis
4.Difusores fixos para vidros laterais
5.Difusores inferiores
fig. 26F0S026Ab
023-045 ABARTH 500 2ed P:023-045 ABARTH 500 POR 30-05-2012 11:11 Pagina 27

28
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
CONHECER O
VEÍCULO
AQUECIMENTO
E VENTILAÇÃO
COMANDOS fig. 27
ASelector da temperatura do ar (ver-
melho-quente/azul-frio)
BSelector da velocidade do ventilador
NOTA Para anular o fluxo de ar de saída
dos difusores posicionar o manípulo no 0.
CSelector de circulação do ar
…– circulação do ar interno
Ú– entrada de ar do exterior
AVISO Activar a função de recirculação
para impedir a entrada do ar no habitá-
culo, é particularmente aconselhável du-
rante as paragens nas filas ou nos túneis
para evitar a entrada de ar exterior po-
luído. Evitar a utilização prolongada des-
ta função, especialmente quando se en-
contram mais ocupantes no veículo, de
modo a evitar a possibilidade de emba-
ciamento dos vidros.
DSelector de distribuição de ar
μdirectamente para o corpo e pa-
ra os vidros laterais
∑directamente para o corpo, para
os vidros laterais e para os pés
∂directamente apenas para os pés
∏directamente para os pés e o pá-
ra-brisas
-directamente apenas para o pára-
brisas.
EBotão de activação/desactivação do vi-
dro traseiro térmico.
A activação é assinalada pelo acendi-
mento do LED no botão.
Para preservar a eficiência da bateria,
a função é temporizada, sendo desac-
tivada automaticamente após cerca de
20 minutos.Desembaciamento/descongelamen
to rápido dos vidros dianteiros
Proceder como indicado a seguir:
❒ rodar o selector Apara a zona ver-
melha;
❒ rodar o selector Cem correspondên-
cia com Ú;
❒ rodar o selector Dem correspondên-
cia com -;
❒ rodar o selector Bem correspondên-
cia com 4 -(velocidade máxima do
ventilador).
fig. 27F0S027Ab
023-045 ABARTH 500 2ed P:023-045 ABARTH 500 POR 30-05-2012 11:11 Pagina 28

29
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
CONHECER O
VEÍCULO
CLIMATIZADOR
MANUAL
(para versões/mercados, se previsto)
COMANDOS fig. 28
ASelector da temperatura do ar (ver-
melho-quente/azul-frio)
BSelector da velocidade do ventilador
e activação/desactivação do climatiza-
dor. Premindo o selector activa-se o
climatizador e, simultaneamente, acen-
de-se o LED no selector; esta ope-
ração permite um arrefecimento mais
rápido do habitáculo.
NOTA Para anular o fluxo de ar de saída
dos difusores posicionar o manípulo no 0.
CSelector de circulação do ar
…– circulação do ar interno
Ú– entrada de ar do exterior
AVISO Activar a função de recirculação
para impedir a entrada do ar no habitá-
culo, é particularmente aconselhável du-
rante as paragens nas filas ou nos túneis
para evitar a entrada de ar exterior po-
luído. Evitar a utilização prolongada des-
ta função, especialmente quando se en-
contram mais ocupantes no veículo, de
modo a evitar a possibilidade de emba-
ciamento dos vidros.DSelector de distribuição de ar
μdirectamente para o corpo e para
os vidros laterais
∑directamente para o corpo, para
os vidros laterais e para os pés
∂directamente apenas para os pés
∏directamente para os pés e o pá-
ra-brisas
-directamente apenas para o pára-
brisas.EBotão de activação/desactivação do vi-
dro traseiro térmico.
A activação é assinalada pelo acendi-
mento do LED no botão.
Para preservar a eficiência da bateria,
a função é temporizada, sendo desac-
tivada automaticamente após cerca de
20 minutos.
fig. 28F0S028Ab
023-045 ABARTH 500 2ed P:023-045 ABARTH 500 POR 30-05-2012 11:11 Pagina 29

30
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
CONHECER O
VEÍCULO

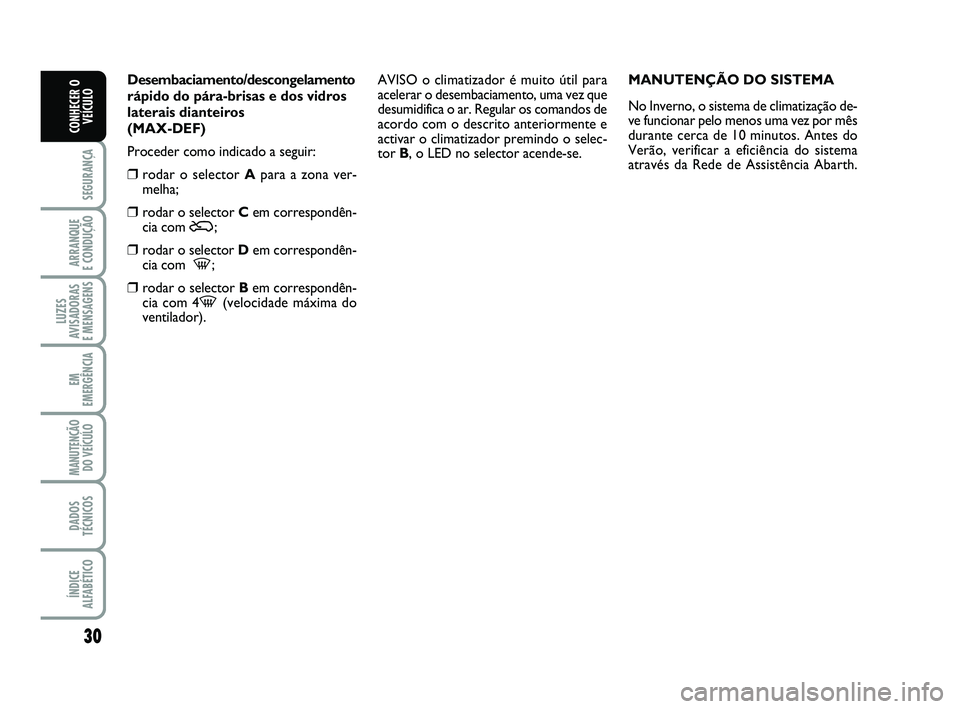

Desembaciamento/descongelamento
rápido do pára-brisas e dos vidros
laterais dianteiros
(MAX-DEF)
Proceder como indicado a seguir:
❒ rodar o selector Apara a zona ver-
melha;
❒ rodar o selector Cem correspondên-
cia com Ú;
❒ rodar o selector Dem correspondên-
cia com -;
❒ rodar o selector Bem correspondên-
cia com 4-(velocidade máxima do
ventilador).AVISO o climatizador é muito útil para
acelerar o desembaciamento, uma vez que
desumidifica o ar. Regular os comandos de
acordo com o descrito anteriormente e
activar o climatizador premindo o selec-
tor B, o LED no selector acende-se.MANUTENÇÃO DO SISTEMA
No Inverno, o sistema de climatização de-
ve funcionar pelo menos uma vez por mês
durante cerca de 10 minutos. Antes do
Verão, verificar a eficiência do sistema
através da Rede de Assistência Abarth.
023-045 ABARTH 500 2ed P:023-045 ABARTH 500 POR 30-05-2012 11:11 Pagina 30

31
SEGURANÇA
ARRANQUE
E CONDUÇÃO
LUZES
AVISADORAS
E MENSAGENS
EM
EMERGÊNCIA
MANUTENÇÃO
DO VEÍCULO
DADOS
TÉCNICOS
ÍNDICE
ALFABÉTICO
CONHECER O
VEÍCULO
CLIMATIZADOR
AUTOMÁTICO
(para versões/mercados, se previsto)
O climatizador automático regula auto-
maticamente com base na temperatura
definida pelo utilizador:
❒a temperatura do ar direccionado pa-
ra o habitáculo;
❒a velocidade do ventilador (variação
contínua do fluxo de ar);
❒a distribuição de ar no habitáculo;
❒activação/desactivação do compressor
(para o/a arrefecimento/desumidificação
do ar);
❒activação/desactivação da circulação.
As funções referidas podem alterar-se ma-
nualmente, ou seja, é possível intervir no
sistema seleccionando uma ou mais
funções. A definição manual de uma
função não prejudica o controlo automá-
tico das outras, mesmo que o LED do
botão AUTOse apague.COMANDOS fig. 29
Botão AUTO - A
Activação da função automática
do climatizador
Premindo o botão AUTOe definindo a
temperatura pretendida, o sistema regu-
la a temperatura, a quantidade e a distri-
buição de ar introduzido no habitáculo e
gere a activação do compressor.Botão
√- B
Activação/desactivação
do compressor
Premindo o botão, com o LED no botão
aceso, desactiva-se o compressor e o LED
apaga-se.
Quando o compressor é desactivado:
❒o sistema desactiva a circulação de ar
para evitar o possível embaciamento
dos vidros;
fig. 29F0S029Ab
023-045 ABARTH 500 2ed P:023-045 ABARTH 500 POR 30-05-2012 11:11 Pagina 31
