2013 Abarth 500 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

144
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΓΝΩΡΙΜΙΑ
ΜΕ ΤΟ
ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΕΥΡΕΤΉΡΙΟ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ

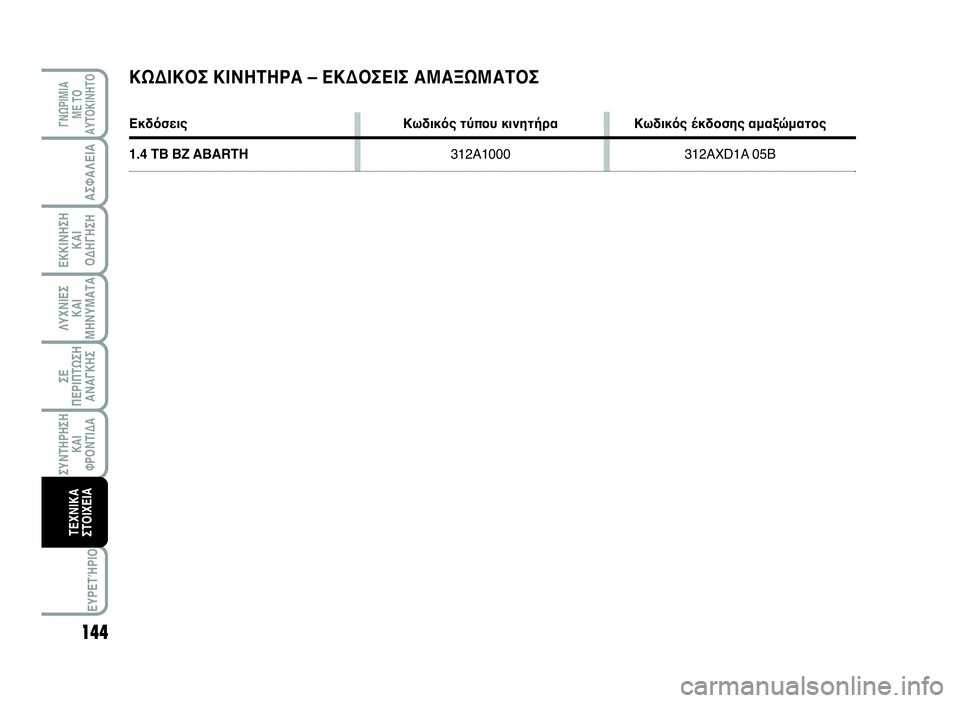

ΚΩΔΙΚΟΣ ΚΙΝΗΤΗΡΑ – ΕΚΔΟΣΕΙΣ ΑΜΑΞΩΜΑΤΟΣ
Εκδόσεις Κωδικός τύπου κινητήρα Κωδικός έκδοσης αμαξώματος
1.4 TB B ABARTH312A1000 312AXD1A 05B
141-159 ABARTH 500 1ed GR:145-163 FIAT 500 IT 26-07-2012 14:25 Pagina 144

ΕΥΡΕΤΉΡΙΟ
145
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΓΝΩΡΙΜΙΑ
ΜΕ ΤΟ
ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣA
A
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
1.4 TB B ABARTH
312A1000
Otto
4 σε σειρά
72 x 84
1368
9,8 : 1
99
135
5500
NORMAL SPORT
180 206
4500 3000
NGK IKR9F8
Αμόλυβδη βενζίνη
95 R.O.N.
ΚΙΝΗΤΗΡΑΣ
ΓΕΝΙΚΑ
Κωδικός τύπου
Κύκλος
Αριθμός και θέση κυλίνδρων
Διάμετρος και διαδρομή εμβόλων χιλ
Συνολικός κυβισμός cm3
Σχέση συμπίεσης
Μέγιστη ισχύς (CEE) kW
CV
αντίστοιχες στροφές στροφές/λεπτό
Μέγιστη ροπή (CEE) Nm
αντίστοιχες στροφές στροφές/λεπτό
Μπουζί
Καύσιμο
141-159 ABARTH 500 1ed GR:145-163 FIAT 500 IT 26-07-2012 14:25 Pagina 145

146
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΓΝΩΡΙΜΙΑ
ΜΕ ΤΟ
ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΕΥΡΕΤΉΡΙΟ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
Τροποποιήσεις ή επισκευές στο σύστημα τροφοδοσίας καυσίμου οι οποίες δεν εκτελούνται σωστά ή που δεν
λαμβάνουν υπόψη τις τεχνικές προδιαγραφές του συστήματος μπορούν να προκαλέσουν δυσλειτουργίες οι οποί-
ες υπάρχει περίπτωση να οδηγήσουν στον κίνδυνο πρόκλησης πυρκαγιάς.
ΠΡΟΣΟΧΗ:
Με πέντε ταχύτητες μπροστά συν την όπισθεν με συγχρονιστές
για την εισαγωγή των μπροστινών ταχυτήτων
Αυτορυθμιζόμενος με πεντάλ χωρίς νεκρή διαδρομή
Μπροστά
ΤΡΟΦΟΔΟΣΙΑ
1.4 TB B ABARTH
Τροφοδοσία Ηλεκτρονικός ψεκασμός Multipoint
με διαδοχικό χρονισμό,
με υπερσυμπιεστή με σταθερή γεωμετρία
ΜΕΤΑΔΟΣΗ
1.4 TB B ABARTH
Κιβώτιο ταχυτήτων
Συμπλέκτης
Κίνηση
141-159 ABARTH 500 1ed GR:145-163 FIAT 500 IT 26-07-2012 14:25 Pagina 146

ΕΥΡΕΤΉΡΙΟ
147
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΓΝΩΡΙΜΙΑ
ΜΕ ΤΟ
ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣA
A
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΦΡΕΝΑ
1.4 TB B ABARTH
Φρένα:
– εμπρός
– πίσω
Χειρόφρενο
ΣΗΜΑΝΤΙΚΟ Νερό, πάγος και αλάτι που υπάρχει στους δρόμους μπορεί να καθίσουν επάνω στα δισκόφρενα, μειώνοντας την
απόδοση στο πρώτο φρενάρισμα.
με ανεξάρτητους τροχούς τύπου Mc Pherson· αποτελούνται από μία μηχανική
τραβέρσα, αμορτισέρ, ελατήρια με έλικα και αντιστρεπτική δοκό.
με στρεφόμενο άξονα με τους τροχούς συνδεδεμένους· αποτελούνται από το
στρεφόμενο άξονα, την αντιστρεπτική δοκό και δύο μπράτσα με αμορτισέρ και
ελατήρια με έλικα.
με γρανάζι και κρεμαγιέρα με ηλεκτρικό τιμόνι διπλής λειτουργίας (normal/sport)
10,8 αυτοαεριζόμενα με δίσκο
με γεμάτο δίσκο
κατευθύνεται από την καστάνια, δρα στα πίσω φρένα
ΑΝΑΡΤΗΣΕΙΣ
1.4 TB B ABARTH
Εμπρόσθια
Πίσω
ΤΙΜΟΝΙ
1.4 TB B ABARTH
Τύπος
Διάμετρος στροφής τιμονιού (ακτίνα κύκλου) m
141-159 ABARTH 500 1ed GR:145-163 FIAT 500 IT 26-07-2012 14:25 Pagina 147

148
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΓΝΩΡΙΜΙΑ
ΜΕ ΤΟ
ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΕΥΡΕΤΉΡΙΟ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΣΩΣΤΗ ΑΝΑΓΝΩΣΗ ΤΟΥ
ΕΛΑΣΤΙΚΟΥ εικ. 4
Παράδειγμα: 175/65 R 14 82H
175 = Ονομαστικό πλάτος [S, απόστα-
ση σε χιλ (mm) μεταξύ των πλευ-
ρών].
65 = Σχέση ύψους/πλάτους (H/S), επί
τοις εκατό.
R = Ελαστικό με ακτινική διάταξη.
14 = Διάμετρος ζάντας σε ίντσες (Ø).
82 = Δείκτης φορτίου (μάζα).
H = Δείκτης μέγιστης ταχύτητας.
ΤΡΟΧΟΙ
ΖΑΝΤΕΣ ΚΑΙ ΕΛΑΣΤΙΚΑ
Ζάντες κράματος. Ελαστικά χωρίς αε-
ροθάλαμο (Tubeless) με πλαίσιο τύπου
radial. Επάνω στην άδεια κυκλοφορίας
αναφέρονται όλα τα ελαστικά που
έχουν εγκριθεί.
ΣΗΜΑΝΤΙΚΟ Στην περίπτωση ασυμφω-
νίας μεταξύ του «Βιβλίο χρήσης και συ-
ντήρησης» και της «Άδειας κυκλοφο-
ρίας» πρέπει να υπολογίσετε μόνο ό,τι
αναφέρεται στην τελευταία.
Για την ασφάλεια στην οδήγηση είναι
απαραίτητο το αυτοκίνητο να διαθέτει
ελαστικά της ίδιας μάρκας και του ίδι-
ου τύπου σε όλους τους τροχούς.
ΣΗΜΑΝΤΙΚΟ Με ελαστικά Tubeless μην
χρησιμοποιείτε σαμπρέλες.
εικ. 4F0S127Ab
ΓΕΩΜΕΤΡΙΑ ΤΡΟΧΩΝ
Σύγκλιση των μπροστινών τροχών που
μετριέται ανάμεσα στις ζάντες:
0,5 ±1 mm
Οι τιμές αναφέρονται με το αυτοκίνη-
το έτοιμο για πορεία.
141-159 ABARTH 500 1ed GR:145-163 FIAT 500 IT 26-07-2012 14:25 Pagina 148

ΕΥΡΕΤΉΡΙΟ
149
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΓΝΩΡΙΜΙΑ
ΜΕ ΤΟ
ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣA
A
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΣΩΣΤΗ ΑΝΑΓΝΩΣΗ ΤΗΣ ΖΑΝΤΑΣ
εικ. 4
Παράδειγμα: 5,00 B x 14 H2
5,00 = πλάτος ζάντας σε ίντσες 1.
B = προφίλ του τμήματος που προε-
ξέχει (πλευρική προεξοχή όπου
ακουμπά το ελαστικό)
2.
14 = διάμετρος εφαρμογής σε ίντσες
(αντιστοιχεί στο ελαστικό που
πρέπει να μονταριστεί)
3= Ø.
H2 = σχήμα και αριθμός των «hump»
(προεξοχή περιφέρειας, που συ-
γκρατεί στη θέση του το πέλμα
του ελαστικού Tubeless επάνω
στη ζάντα).
Δείκτης φορτίου (μάζα)
70= 335 κιλά 81 = 462 κιλά
71= 345 κιλά 82 = 475 κιλά
72= 355 κιλά 83= 487 κιλά
73= 365 κιλά 84= 500 κιλά
74= 375 κιλά 85 = 515 κιλά
75= 387 κιλά 86= 530 κιλά
76= 400 κιλά 87 = 545 κιλά
77= 412 κιλά 88 = 560 κιλά
78= 425 κιλά 89 = 580 κιλά
79= 437 κιλά 90 = 600 κιλά
80= 450 κιλά 91= 615 κιλά Δείκτης μέγιστης ταχύτητας
Q= μέχρι 160 χλμ/ώρα
R= μέχρι 170 χλμ/ώρα
S= μέχρι 180 χλμ/ώρα
T= μέχρι 190 χλμ/ώρα.
U= μέχρι 200 χλμ/ώρα
H= μέχρι 210 χλμ/ώρα
V= μέχρι 240 χλμ/ώρα
W= μέχρι 270 χλμ/ώρα
Δείκτης μέγιστης ταχύτητας
για ελαστικά χιονιού
QM + S= μέχρι 160 χλμ/ώρα.
ΤM + S= μέχρι 190 χλμ/ώρα.
ΗM + S= μέχρι 210 χλμ/ώρα.
εικ. 5F0Q760m
ΕΛΑΣΤΙΚΑ ΜΕ ΠΡΟΣΤΑΤΕΥΤΙΚΟ
ΖΑΝΤΑΣ εικ. 5
Στην περίπτωση που χρησι-
μοποιούνται τάσια τροχών
στερεωμένα (με ελατήριο) στη σιδε-
ρένια ζάντα και ελαστικά που δεν ανή-
κουν στον αρχικό εξοπλισμό αλλά
έχουν τοποθετηθεί σε after sale και εί-
ναι εξοπλισμένα με rim protector (προ-
στατευτικό ζάντας) (δείτε εικ. 6) ,
ΜΗΝ μοντάρετε τα τάσια. Όταν χρη-
σιμοποιούνται ελαστικά και τάσια τα
οποία δεν είναι κατάλληλα μπορεί να
προκαλέσουν την ξαφνική απώλεια
πίεσης του ελαστικού.
ΠΡΟΣΟΧΗ:
141-159 ABARTH 500 1ed GR:145-163 FIAT 500 IT 26-07-2012 14:25 Pagina 149

150
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΓΝΩΡΙΜΙΑ
ΜΕ ΤΟ
ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣ
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΕΥΡΕΤΉΡΙΟ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
**
Εκδόσεις Ζάντες Ελαστικά Ελαστικάστάνταργια χιόνι
1.4 TB B ABARTH
* Φορούν αλυσίδες των 7 χιλ.
** Επίσης διατίθενται ελαστικά τύπου winter (Pirelli Snow Sport 195/45 R16) που χρησιμοποιούνται στην περίπτωση σκληρής
χρήσης του αυτοκινήτου σε χιονισμένες διαδρομές.6
1/2J x 16H2-ET35
7 J x 17H2-ET38195/45 R16 84 XL*
205/40 R17 84 W XL
ΠΙΕΣΗ ΦΟΥΣΚΩΜΑΤΟΣ ΜΕ ΚΡΥΟ ΕΛΑΣΤΙΚΟ (bar)
Με ζεστό ελαστικό η τιμή της πίεσης πρέπει να είναι +0,3 bar σε σχέση με την προκαθορισμένη τιμή.
Ελέγξτε ξανά τη σωστή τιμή με το ελαστικό κρύο.
Ελαστικά Με μεσαίο φορτίο * Πλήρες φορτίο
Μπροστά Πίσω Μπροστά Πίσω
195/45 R16 84 XL 2,3 2,1 2,6 2,4
205/40 R17 84 W XL 2,3 2,1 2,6 2,4
* Για ταχύτητες μεγαλύτερες από160 χλμ/ώρα, χρησιμοποιήστε τις πιέσεις που προβλέπονται για το μέγιστο φορτίο.
141-159 ABARTH 500 1ed GR:145-163 FIAT 500 IT 26-07-2012 14:25 Pagina 150

ΕΥΡΕΤΉΡΙΟ
151
ΛΥΧΝΙΕΣ
ΚΑΙ
ΜΗΝΥΜΑΤΑ
ΓΝΩΡΙΜΙΑ
ΜΕ ΤΟ
ΑΥΤΟΚΙΝΗΤΟ
ΑΣΦΑΛΕΙΑ
ΕΚΚΙΝΗΣΗ
ΚΑΙ
ΟΔΗΓΗΣΗ
ΣΕ
ΠΕΡΙΠΤΩΣΗ
ΑΝΑΓΚΗΣA
A
ΣΥΝΤΗΡΗΣΗ
ΚΑΙ
ΦΡΟΝΤΙΔΑ
ΤΕΧΝΙΚΑ
ΣΤΟΙΧΕΙΑ
ΔΙΑΣΤΑΣΕΙΣ
Οι διαστάσεις εκφράζονται σε mm (χιλ)
και αναφέρονται στο αυτοκίνητο που εί-
ναι εξοπλισμένο με τα στάνταρ ελαστι-
κά.
Το ύψος υπολογίζεται με το αυτοκίνη-
το ξεφόρτωτο.
Χωρητικότητα πορτμπαγκάζ
Χωρητικότητα με το
αυτοκίνητο άδειο
(κανονισμός V.D.A.) ............. 185 λίτρα
F0S128Abεικ. 6
Εκδόσεις A B C D E F G I
1.4 TB B ABARTH3657 776 2300 581 1480/1485(▲)1415/1409(▲) 1627 1408/1402(▲)
(
▲) Με ελαστικά 205/40 R17
141-159 ABARTH 500 1ed GR:145-163 FIAT 500 IT 26-07-2012 14:25 Pagina 151
