REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-31
6
3. Den Lampenhalter aush ängen und
dann die durchgebrannte Lampe her-
ausnehmen.
4. Eine neue Scheinwerferlampe einset- zen und mit dem Lampenhalter si-
chern. 5. Den Scheinwerferstecker anschlie-
ßen.
6. Die Scheinwerferlampe im Uhrzeiger- sinn eindrehen.
7. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-sen.
GAU24181
R ücklicht/Bremslicht Dieses Modell ist mit LED-R ücklicht/Brems-
licht ausgestattet.
Von einer Yamaha-Fachwerkstatt pr üfen
lassen falls das R ücklicht/Bremslicht nicht
funktioniert.
1. Scheinwerfer-Steckverbinder
1. Scheinwerferlampe
2. Halterung der Scheinwerferlampe
1
1
2
U23PG2G0.book Page 31 Friday, July 29, 2011 10:23 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-32
6
GAU24204

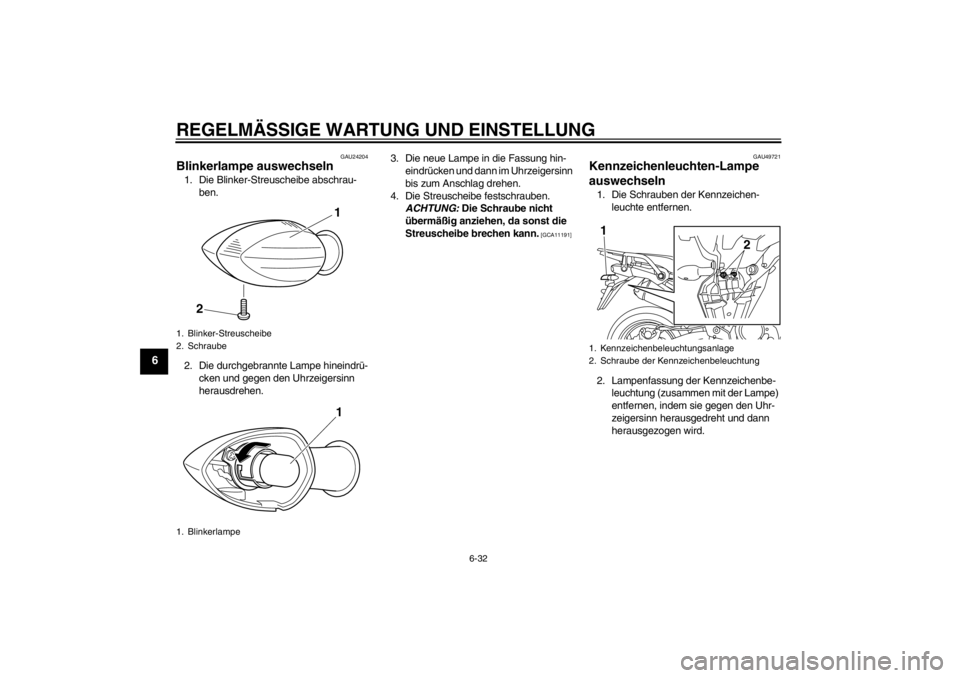

Blinkerlampe auswechseln 1. Die Blinker-Streuscheibe abschrau-
ben.
2. Die durchgebrannte Lampe hineindr ü-
cken und gegen den Uhrzeigersinn
herausdrehen. 3. Die neue Lampe in die Fassung hin-
eindr ücken und dann im Uhrzeigersinn
bis zum Anschlag drehen.
4. Die Streuscheibe festschrauben. ACHTUNG: Die Schraube nicht
ü berm äßig anziehen, da sonst die
Streuscheibe brechen kann.
[GCA11191] GAU49721
Kennzeichenleuchten-Lampe
auswechseln 1. Die Schrauben der Kennzeichen-
leuchte entfernen.
2. Lampenfassung der Kennzeichenbe- leuchtung (zusammen mit der Lampe)
entfernen, indem sie gegen den Uhr-
zeigersinn herausgedreht und dann
herausgezogen wird.
1. Blinker-Streuscheibe
2. Schraube
1. Blinkerlampe
1
2
1
1. Kennzeichenbeleuchtungsanlage
2. Schraube der Kennzeichenbeleuchtung
2
1
U23PG2G0.book Page 32 Friday, July 29, 2011 10:23 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-33
6

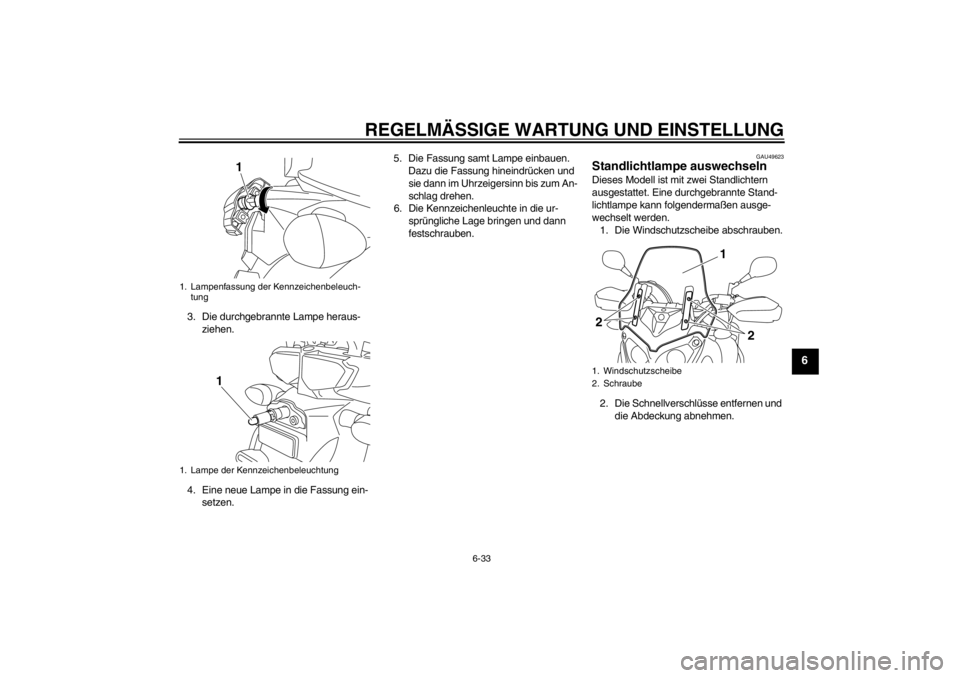

3. Die durchgebrannte Lampe heraus-
ziehen.
4. Eine neue Lampe in die Fassung ein- setzen. 5. Die Fassung samt Lampe einbauen.
Dazu die Fassung hineindr ücken und
sie dann im Uhrzeigersinn bis zum An-
schlag drehen.
6. Die Kennzeichenleuchte in die ur-
sprüngliche Lage bringen und dann
festschrauben.
GAU49623
Standlichtlampe auswechseln Dieses Modell ist mit zwei Standlichtern
ausgestattet. Eine durchgebrannte Stand-
lichtlampe kann folgenderma ßen ausge-
wechselt werden. 1. Die Windschutzscheibe abschrauben.
2. Die Schnellverschl üsse entfernen und
die Abdeckung abnehmen.
1. Lampenfassung der Kennzeichenbeleuch- tung
1. Lampe der Kennzeichenbeleuchtung
1
1
1. Windschutzscheibe
2. Schraube
1 2
2
U23PG2G0.book Page 33 Friday, July 29, 2011 10:23 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-34
6

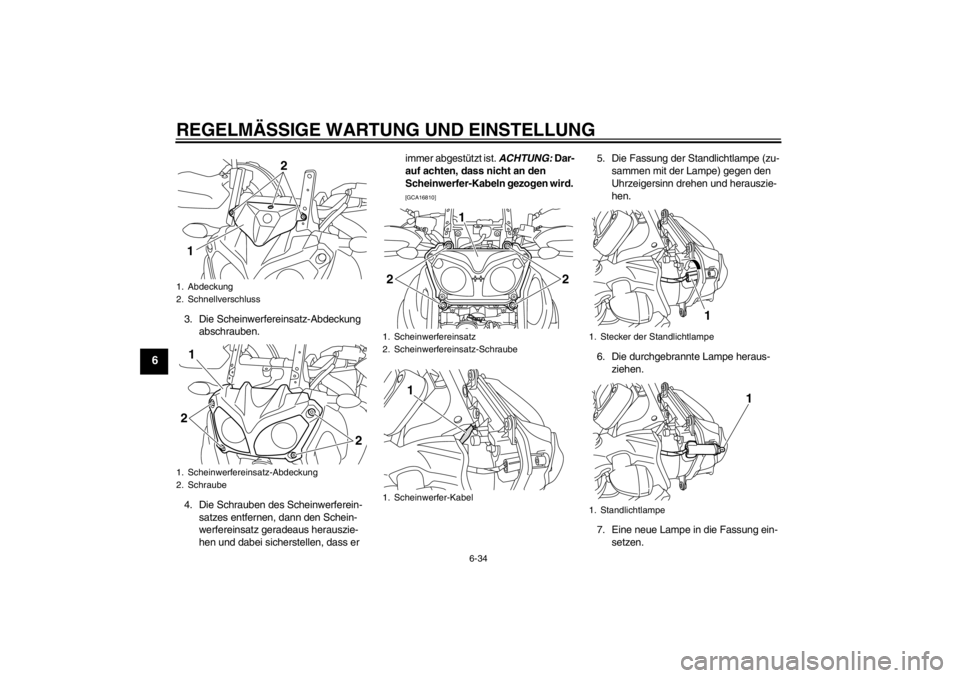

3. Die Scheinwerfereinsatz-Abdeckung
abschrauben.
4. Die Schrauben des Scheinwerferein- satzes entfernen, dann den Schein-
werfereinsatz geradeaus herauszie-
hen und dabei sicherstellen, dass er immer abgest
ützt ist. ACHTUNG: Dar-
auf achten, dass nicht an den
Scheinwerfer-Kabeln gezogen wird.

[GCA16810]
5. Die Fassung der Standlichtlampe (zu- sammen mit der Lampe) gegen den
Uhrzeigersinn drehen und herauszie-
hen.
6. Die durchgebrannte Lampe heraus- ziehen.
7. Eine neue Lampe in die Fassung ein- setzen.
1. Abdeckung
2. Schnellverschluss
1. Scheinwerfereinsatz-Abdeckung
2. Schraube
2
1
2
2 1
1. Scheinwerfereinsatz
2. Scheinwerfereinsatz-Schraube
1. Scheinwerfer-Kabel
1
2
2
1
1. Stecker der Standlichtlampe
1. Standlichtlampe
1
1
U23PG2G0.book Page 34 Friday, July 29, 2011 10:23 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-35
6
8. Die Fassung (zusammen mit der Lam-
pe) hineindr ücken und im Uhrzeiger-
sinn drehen.
9. Den Scheinwerfereinsatz montieren, indem Sie die Befestigungsschrauben
mit dem vorgeschriebenen Anzugs-
moment festziehen.
10. Die Scheinwerfereinsatz-Abdeckung festschrauben.
11. Die Abdeckung mit Hilfe der Schnell- verschl üsse montieren.
12. Die Windschutzscheibe montieren, in- dem Sie die Befestigungsschrauben
mit dem vorgeschriebenen Anzugs-
moment festziehen. WARNUNG!
Eine lose Windschutzscheibe kann
Unfä lle verursachen. Achten Sie
darauf, die Schrauben mit dem vor-
geschriebenen Anzugsmoment
festzuziehen.
[GWA15510] GAU25871
Fehlersuche Obwohl alle Yamaha-Motorr
äder vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu St ö-
rungen kommen. Zum Beispiel k önnen De-
fekte am Kraftstoff- oder Z ündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbu ßen f ühren.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorg änge, die es Ihnen er-
m öglichen, eine einfache und schnelle Kon-
trolle der einzelnen Funktionsbereiche vor-
zunehmen. Reparaturarbeiten an Ihrem
Motorrad sollten jedoch unbedingt von einer
Yamaha-Fachwerkstatt ausgefü hrt werden,
denn nur diese bietet das Know-how, die
Werkzeuge und die Erfahrung f ür eine opti-
male Wartung.
Ausschlie ßlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
m ögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
t ä t und Lebensdauer, was erh öhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15141
Bei Überpr üfung des Kraftstoffsystems
nicht rauchen und sicherstellen, dass
sich kein offenes Feuer oder Funken-
quellen in der Nä he befinden, einschlie ß- lich Zü
ndflammen f ür Warmwasserbe-
reiter oder Ö fen. Benzin oder
Benzind ämpfe k önnen sich leicht ent-
z ü nden oder explodieren und dadurch
schwere Augenverletzungen oder Be-
sch ädigungen verursachen.
Anzugsmoment:
Scheinwerfereinsatz-Schraube:7 Nm (0.7 m ·kgf, 5.1 ft· lbf)
Anzugsmoment: Schraube der Windschutzscheibe:0.5 Nm (0.05 m ·kgf, 0.36 ft ·lbf)
U23PG2G0.book Page 35 Friday, July 29, 2011 10:23 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-36
6
GAU42503

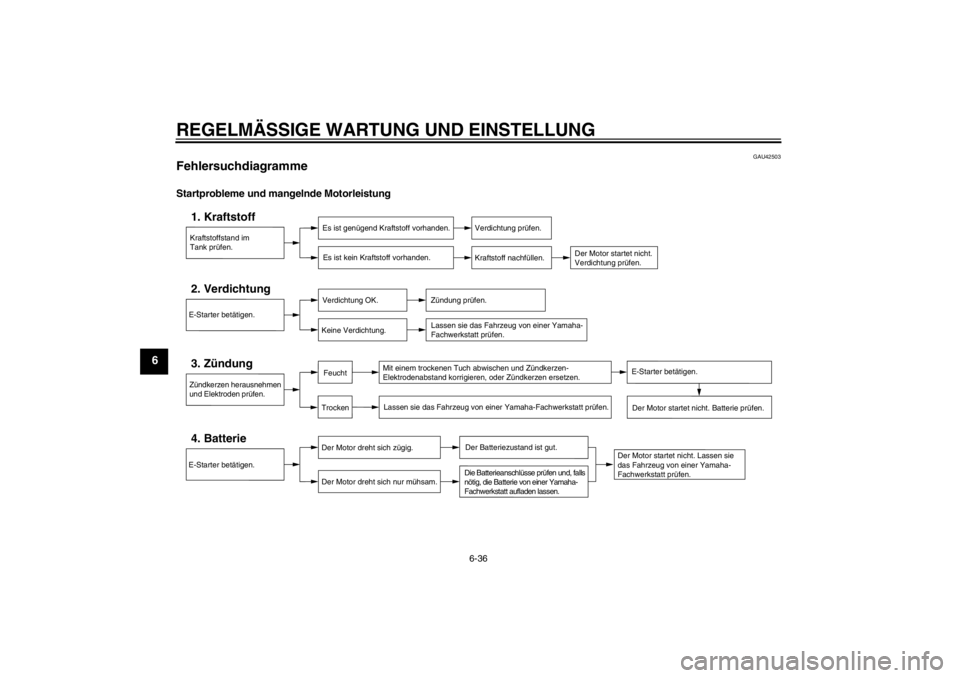

Fehlersuchdiagramme Startprobleme und mangelnde Motorleistung
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Verdichtung prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Verdichtung prüfen.
E-Starter betätigen.2. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Zündung prüfen. Lassen sie das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Z ündkerzen herausnehmen
und Elektroden prü fen.3. Zündung
Mit einem trockenen Tuch abwischen und Zündkerzen-
Elektrodenabstand korrigieren, oder Zündkerzen ersetzen.
Lassen sie das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen.
Der Motor startet nicht. Lassen sie
das Fahrzeug von einer Yamaha-
Fachwerkstatt prüfen.
Der Motor startet nicht. Batterie prüfen.
E-Starter betätigen.4. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Die Batterieanschlü sse prüfen und, falls
n ötig, die Batterie von einer Yamaha-
Fachwerkstatt aufladen lassen.
TrockenFeucht
E-Starter betätigen.
U23PG2G0.book Page 36 Friday, July 29, 2011 10:23 AM

REGELMÄSSIGE WARTUNG UND EINSTELLUNG
6-37
6

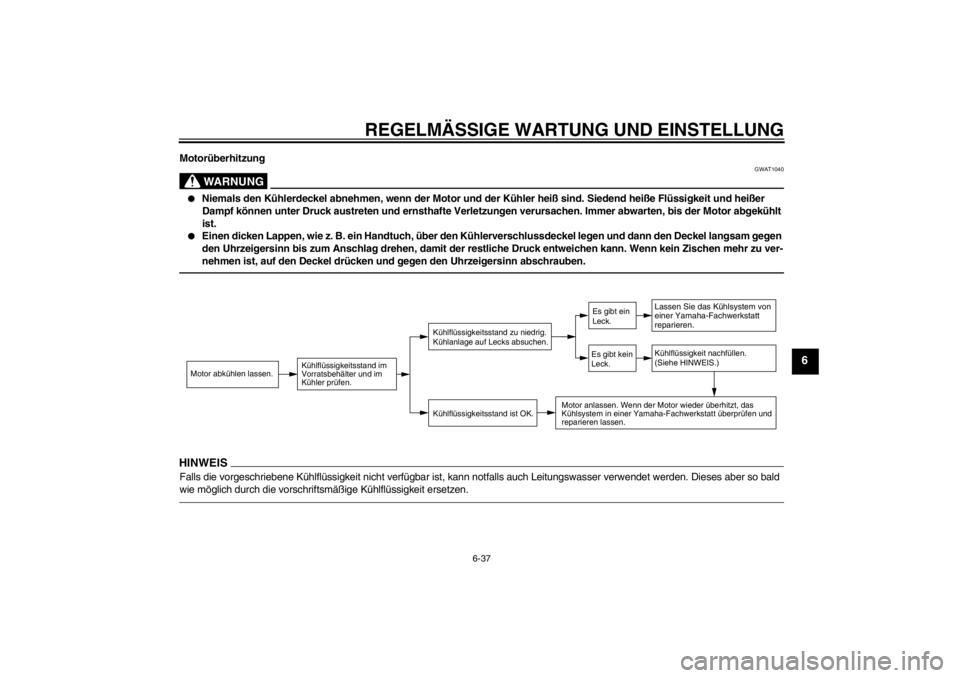

Motor überhitzung
WARNUNG
GWAT1040


Niemals den K ühlerdeckel abnehmen, wenn der Motor und der K ühler heiß sind. Siedend heiß e Flüssigkeit und heiß er
Dampf k önnen unter Druck austreten und ernsthafte Verletzungen verursachen. Immer abwarten, bis der Motor abgek ühlt
ist.


Einen dicken Lappen, wie z. B. ein Handtuch, über den K ühlerverschlussdeckel legen und dann den Deckel langsam gegen
den Uhrzeigersinn bis zum Anschlag drehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu ver-
nehmen ist, auf den Deckel drü cken und gegen den Uhrzeigersinn abschrauben.
HINWEISFalls die vorgeschriebene Kühlfl üssigkeit nicht verf ügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald
wie m öglich durch die vorschriftsm äßige K ühlfl üssigkeit ersetzen.Motor abkühlen lassen.
Kühlflüssigkeitsstand im
Vorratsbehälter und im
Kühler prüfen.
Kühlflüssigkeitsstand ist OK.
Kühlflüssigkeitsstand zu niedrig.
Kühlanlage auf Lecks absuchen.
Lassen Sie das K ühlsystem von
einer Yamaha-Fachwerkstatt
reparieren.Kühlflüssigkeit nachfüllen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor wieder überhitzt, das
Kühlsystem in einer Yamaha-Fachwerkstatt überprüfen und
reparieren lassen.
Es gibt ein
Leck.
Es gibt kein
Leck.
U23PG2G0.book Page 37 Friday, July 29, 2011 10:23 AM

PFLEGE UND STILLLEGUNG DES MOTORRADS
7-1
7
GAU37833
Vorsicht bei Mattfarben ACHTUNG
GCA15192
Einige Modelle sind mit mattfarbigen
Bauteilen ausgestattet. Vor der Reini-
gung des Fahrzeugs sollten Sie einen
Yamaha-Fachh ändler bez üglich ver-
wendbarer Reinigungsmittel zu Rate zie-
hen. Werden B ürsten, scharfe Chemika-
lien oder Reinigungsmittel zum S äubern
dieser Bauteile benutzt, k önnen diese
verkratzt oder besch ädigt werden. Auch
Wachs sollte nicht auf mattfarbige Bau-
teile aufgetragen werden.
GAU26054
Pflege W ährend die offene Bauweise einerseits
die attraktive Technologie sichtbar macht,
hat sie andererseits den Nachteil, dass das
Motorrad ungesch ützt ist. Obwohl nur hoch-
wertige Materialien verwendet werden, sind
die Bauteile nicht korrosionssicher. W äh-
rend bei Automobilen beispielsweise ein
korrodierter Auspuff unbeachtet bleibt, fal-
len schon kleine Rostans ätze an der Motor-
rad-Auspuffanlage unangenehm auf. Re-
gelm äßige, richtige Pflege ist nicht nur eine
Bedingung f ür Garantieansprü che, sondern
Ihr Motorrad wird auch besser aussehen,
l ä nger leben und optimale Leistungen er-
bringen.
Vorbereitung f ür die Reinigung
1. Die Schalld ämpfer öffnung abk ühlen
lassen und dann mit einer Plastikt üte
abdecken.
2. Sicherstellen, dass alle Kappen und Abdeckungen, sowie alle elektrischen
Stecker und Anschlussbuchsen, ein-
schlie ßlich der Z ündkerzenstecker,
fest sitzen.
3. Auf stark verschmutzte Stellen, die z. B. durch verkrustetes Motor öl verun-
reinigt sind, einen Kaltreiniger mit dem
Pinsel auftragen, aber niemals Kaltrei- niger auf Dichtungen und Radachsen
auftragen! Kaltreiniger und Schmutz
mit Wasser absp
ülen.
Reinigung
ACHTUNG
GCA10772


Stark s äurehaltige Radreiniger, be-
sonders an Speichenr ädern, ver-
meiden. Werden solche Produkte
f ü r schwer zu entfernende Ver-
schmutzungen verwendet, das Rei-
nigungsmittel nicht l änger als vor-
geschrieben auf der betroffenen
Stelle lassen. Die behandelten Teile
unbedingt sehr gut mit Wasser sp ü-
len, sofort abtrocknen und an-
schlie ßend mit einem Korrosions-
schutz versehen.


Unsachgem äße Reinigung kann
Plastikteile (wie Verkleidungsteile,
Abdeckungen, Windschutzschei-
ben, Streuscheiben, Instrumenten-
beleuchtung usw.) und die Schall-
d ämpfer besch ädigen.
Ausschlie ßlich weiche, saubere T ü-
cher oder Schw ämme mit Wasser
verwenden, um Plastikteile zu reini-
gen. Wenn sich die Plastikteile mit
Wasser allein nicht gr ündlich ge-
nug reinigen lassen, kann ein ver-
