2012 YAMAHA TZR50 Betriebsanleitungen (in German)

GAUS1550

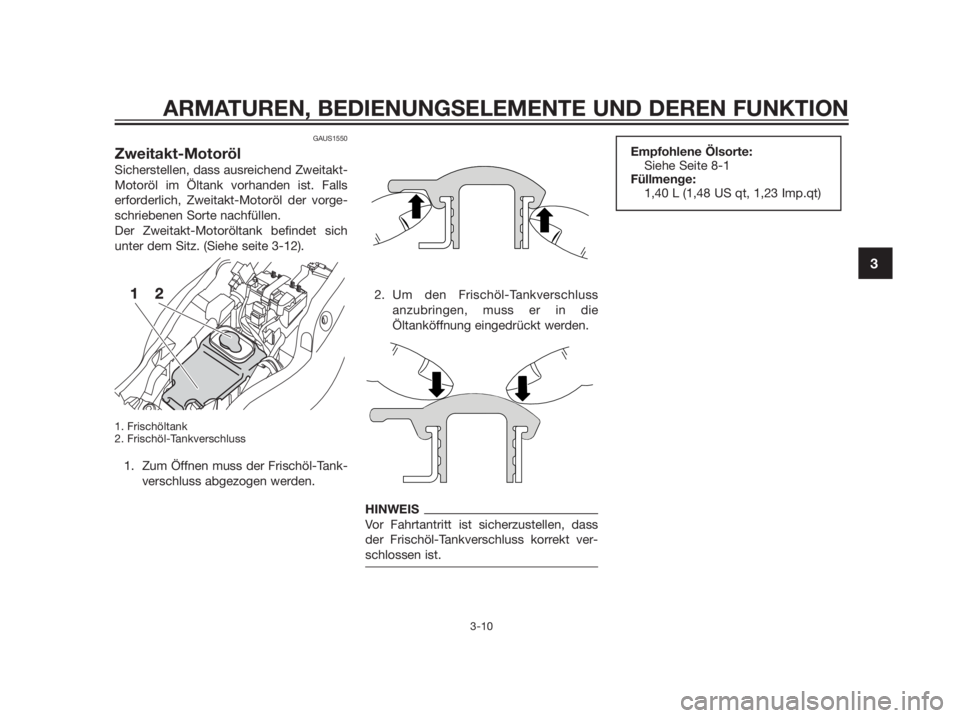

Zweitakt-Motoröl
Sicherstellen, dass ausreichend Zweitakt-
Motoröl im Öltank vorhanden ist. Falls
erforderlich, Zweitakt-Motoröl der vorge-
schriebenen Sorte nachfüllen.
Der Zweitakt-Motoröltank befindet sich
unter dem Sitz. (Siehe seite 3-12).
1. Frischöltank
2. Frischöl-Tankverschluss
1. Zum Öffnen muss der Frischöl-Tank-
verschluss abgezogen werden.2. Um den Frischöl-Tankverschluss
anzubringen, muss er in die
Öltanköffnung eingedrückt werden.
HINWEIS
Vor Fahrtantritt ist sicherzustellen, dass
der Frischöl-Tankverschluss korrekt ver-
schlossen ist.
Empfohlene Ölsorte:
Siehe Seite 8-1
Füllmenge:
1,40 L (1,48 US qt, 1,23 Imp.qt)
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
3

GAU13561

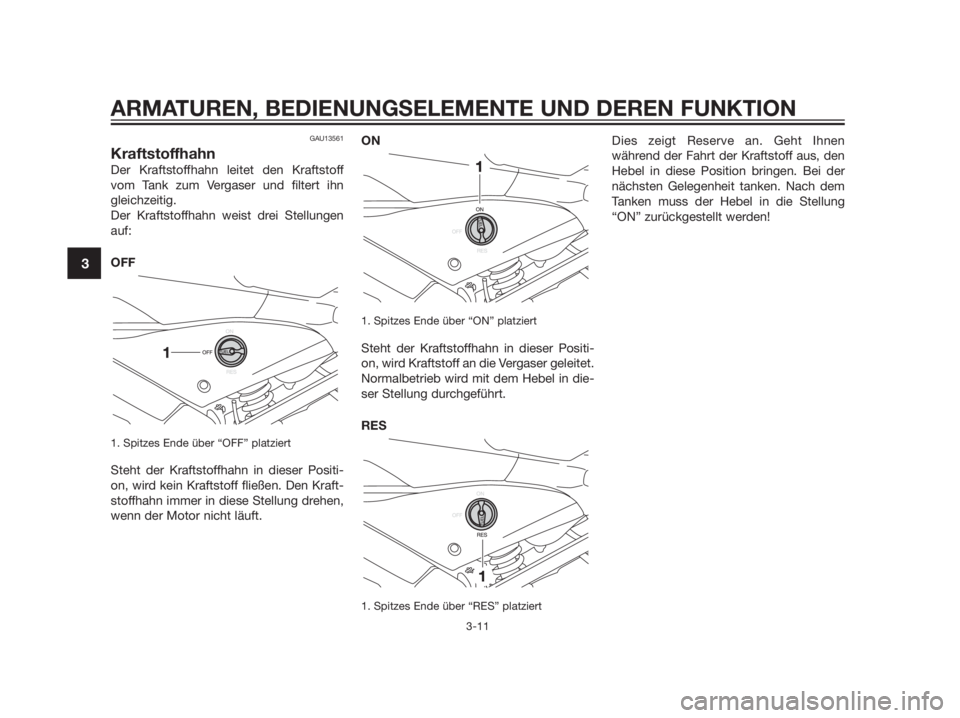

Kraftstoffhahn
Der Kraftstoffhahn leitet den Kraftstoff
vom Tank zum Vergaser und filtert ihn
gleichzeitig.
Der Kraftstoffhahn weist drei Stellungen
auf:
OFF
1. Spitzes Ende über “OFF” platziert
Steht der Kraftstoffhahn in dieser Positi-
on, wird kein Kraftstoff fließen. Den Kraft-
stoffhahn immer in diese Stellung drehen,
wenn der Motor nicht läuft.ON
1. Spitzes Ende über “ON” platziert
Steht der Kraftstoffhahn in dieser Positi-
on, wird Kraftstoff an die Vergaser geleitet.
Normalbetrieb wird mit dem Hebel in die-
ser Stellung durchgeführt.
RES
1. Spitzes Ende über “RES” platziert
Dies zeigt Reserve an. Geht Ihnen
während der Fahrt der Kraftstoff aus, den
Hebel in diese Position bringen. Bei der
nächsten Gelegenheit tanken. Nach dem
Tanken muss der Hebel in die Stellung
“ON” zurückgestellt werden!
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
3

GAU13590

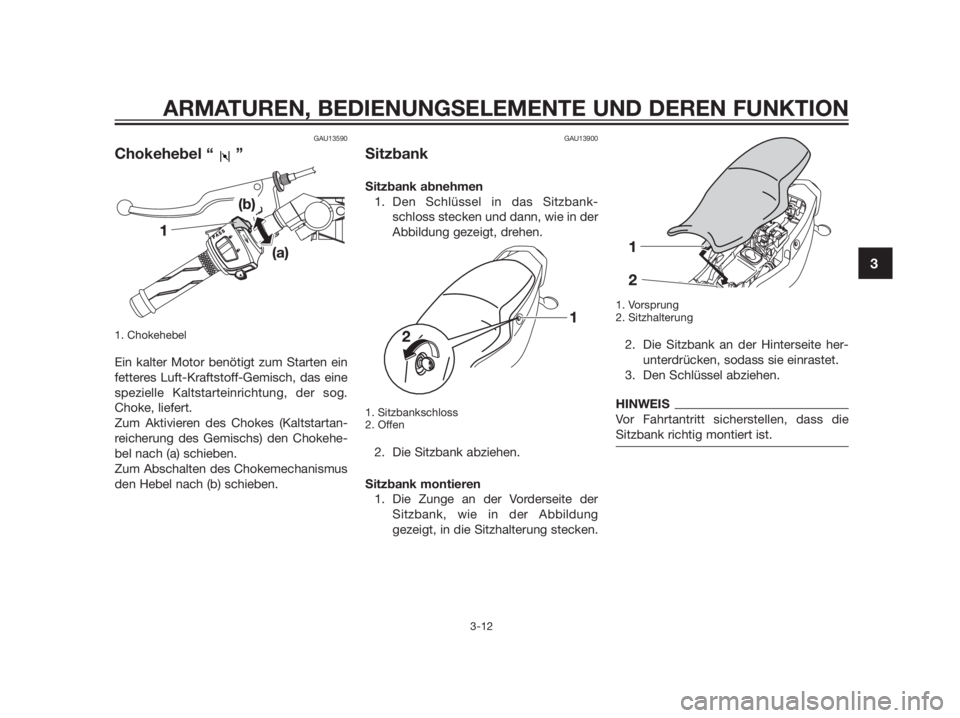

Chokehebel “ ”
1. Chokehebel
Ein kalter Motor benötigt zum Starten ein
fetteres Luft-Kraftstoff-Gemisch, das eine
spezielle Kaltstarteinrichtung, der sog.
Choke, liefert.
Zum Aktivieren des Chokes (Kaltstartan-
reicherung des Gemischs) den Chokehe-
bel nach (a) schieben.
Zum Abschalten des Chokemechanismus
den Hebel nach (b) schieben.
GAU13900
Sitzbank
Sitzbank abnehmen
1. Den Schlüssel in das Sitzbank-
schloss stecken und dann, wie in der
Abbildung gezeigt, drehen.
1. Sitzbankschloss
2. Offen
2. Die Sitzbank abziehen.
Sitzbank montieren
1. Die Zunge an der Vorderseite der
Sitzbank, wie in der Abbildung
gezeigt, in die Sitzhalterung stecken.
1. Vorsprung
2. Sitzhalterung
2. Die Sitzbank an der Hinterseite her-
unterdrücken, sodass sie einrastet.
3. Den Schlüssel abziehen.
HINWEIS
Vor Fahrtantritt sicherstellen, dass die
Sitzbank richtig montiert ist.
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
3

GAUM1941

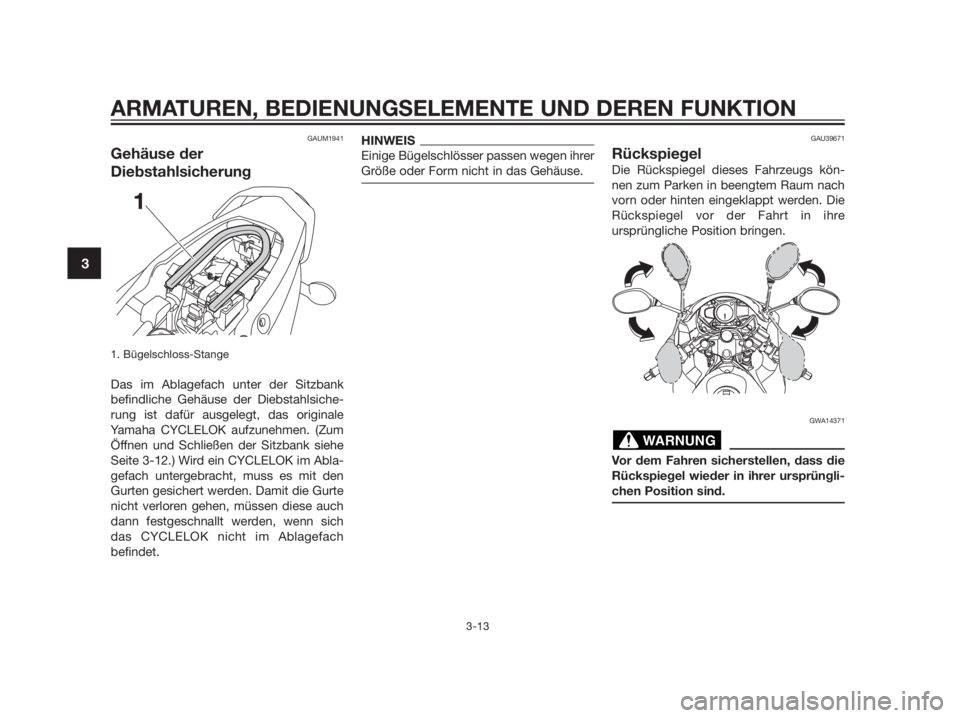

Gehäuse der
Diebstahlsicherung
1. Bügelschloss-Stange
Das im Ablagefach unter der Sitzbank
befindliche Gehäuse der Diebstahlsiche-
rung ist dafür ausgelegt, das originale
Yamaha CYCLELOK aufzunehmen. (Zum
Öffnen und Schließen der Sitzbank siehe
Seite 3-12.) Wird ein CYCLELOK im Abla-
gefach untergebracht, muss es mit den
Gurten gesichert werden. Damit die Gurte
nicht verloren gehen, müssen diese auch
dann festgeschnallt werden, wenn sich
das CYCLELOK nicht im Ablagefach
befindet.
HINWEIS
Einige Bügelschlösser passen wegen ihrer
Größe oder Form nicht in das Gehäuse.GAU39671
Rückspiegel
Die Rückspiegel dieses Fahrzeugs kön-
nen zum Parken in beengtem Raum nach
vorn oder hinten eingeklappt werden. Die
Rückspiegel vor der Fahrt in ihre
ursprüngliche Position bringen.
GWA14371
Vor dem Fahren sicherstellen, dass die
Rückspiegel wieder in ihrer ursprüngli-
chen Position sind.
WARNUNG
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
3

GAU15305

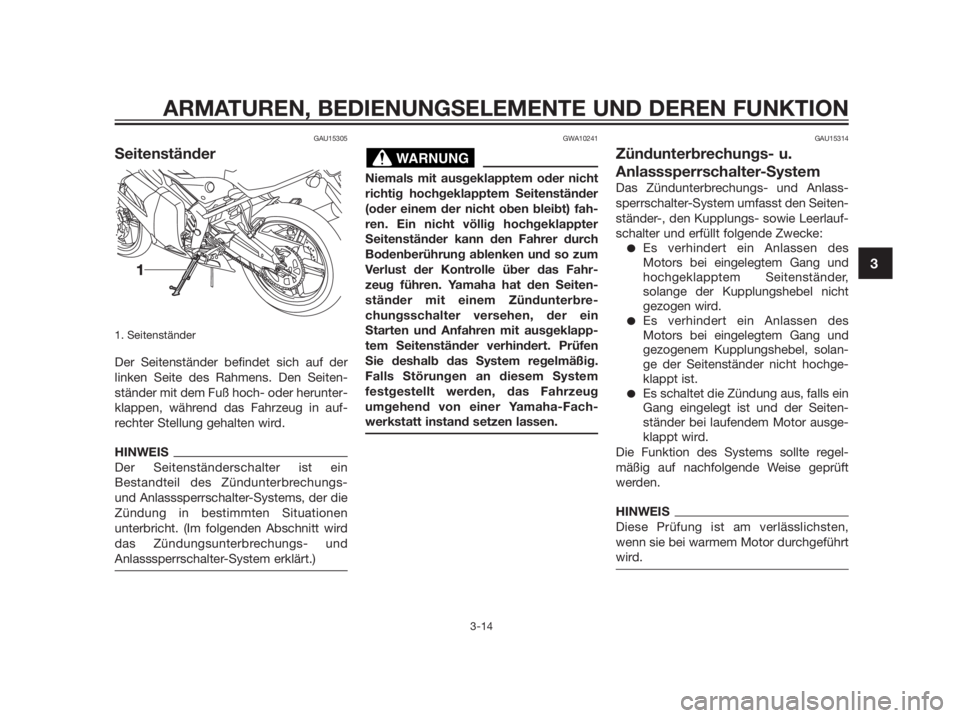

Seitenständer
1. Seitenständer
Der Seitenständer befindet sich auf der
linken Seite des Rahmens. Den Seiten-
ständer mit dem Fuß hoch- oder herunter-
klappen, während das Fahrzeug in auf-
rechter Stellung gehalten wird.
HINWEIS
Der Seitenständerschalter ist ein
Bestandteil des Zündunterbrechungs-
und Anlasssperrschalter-Systems, der die
Zündung in bestimmten Situationen
unterbricht. (Im folgenden Abschnitt wird
das Zündungsunterbrechungs- und
Anlasssperrschalter-System erklärt.)
GWA10241
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter
Seitenständer kann den Fahrer durch
Bodenberührung ablenken und so zum
Verlust der Kontrolle über das Fahr-
zeug führen. Yamaha hat den Seiten-
ständer mit einem Zündunterbre-
chungsschalter versehen, der ein
Starten und Anfahren mit ausgeklapp-
tem Seitenständer verhindert. Prüfen
Sie deshalb das System regelmäßig.
Falls Störungen an diesem System
festgestellt werden, das Fahrzeug
umgehend von einer Yamaha-Fach-
werkstatt instand setzen lassen.
GAU15314
Zündunterbrechungs- u.
Anlasssperrschalter-System
Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke:
Es verhindert ein Anlassen des
Motors bei eingelegtem Gang und
hochgeklapptem Seitenständer,
solange der Kupplungshebel nicht
gezogen wird.
Es verhindert ein Anlassen des
Motors bei eingelegtem Gang und
gezogenem Kupplungshebel, solan-
ge der Seitenständer nicht hochge-
klappt ist.
Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seiten-
ständer bei laufendem Motor ausge-
klappt wird.
Die Funktion des Systems sollte regel-
mäßig auf nachfolgende Weise geprüft
werden.
HINWEIS
Diese Prüfung ist am verlässlichsten,
wenn sie bei warmem Motor durchgeführt
wird.
WARNUNG
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
3

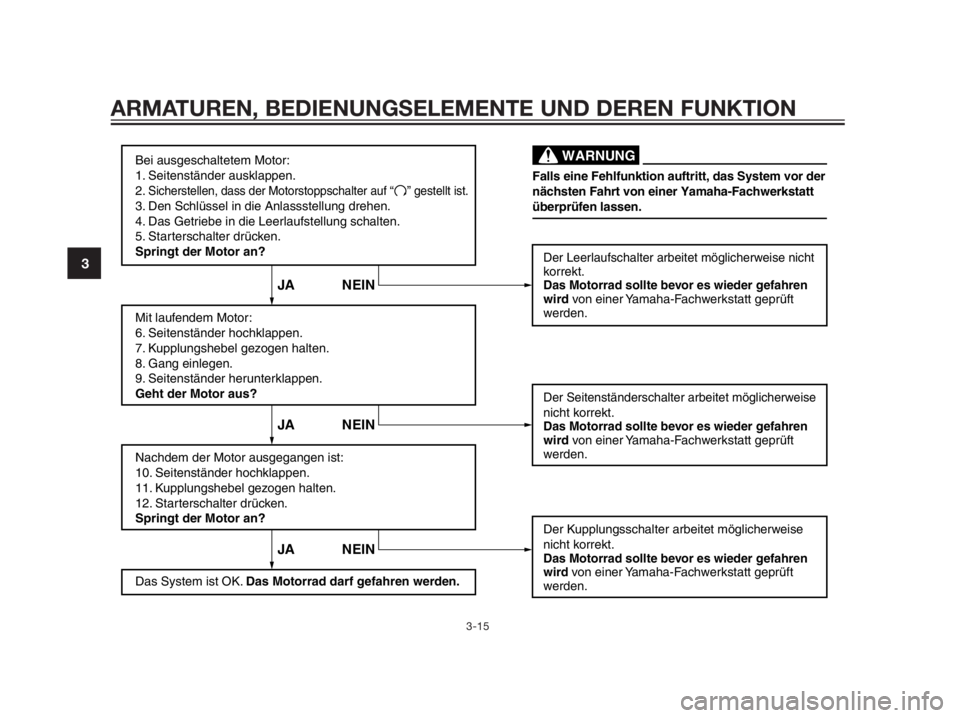

Bei ausgeschaltetem Motor:
1. Seitenständer ausklappen.
2.
Sicherstellen, dass der Motorstoppschalter auf
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Starterschalter drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.
Das Motorrad sollte bevor es wieder gefahren
wird von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN
Falls eine Fehlfunktion auftritt, das System vor der
nächsten Fahrt von einer Yamaha-Fachwerkstatt
überprüfen lassen.
WARNUNG
“ ” gestellt ist.
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
3

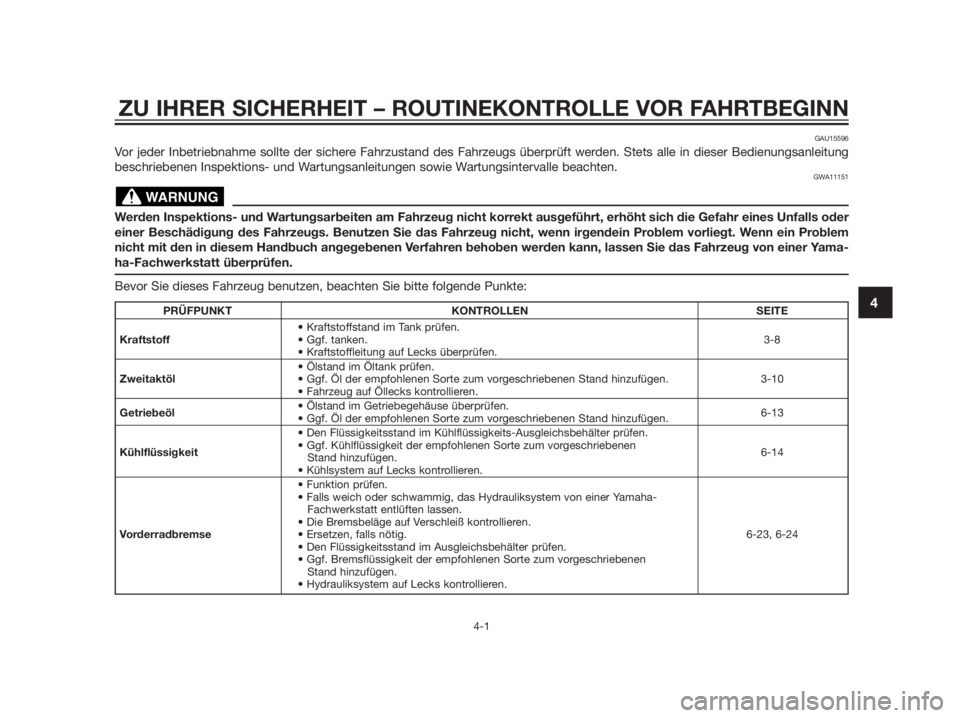

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15596
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitung
beschriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
GWA11151
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder
einer Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem
nicht mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yama-
ha-Fachwerkstatt überprüfen.
Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
WARNUNG
PRÜFPUNKT KONTROLLEN SEITE
• Kraftstoffstand im Tank prüfen.
Kraftstoff• Ggf. tanken.3-8
• Kraftstoffleitung auf Lecks überprüfen.
• Ölstand im Öltank prüfen.
Zweitaktöl• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen. 3-10
• Fahrzeug auf Öllecks kontrollieren.
Getriebeöl• Ölstand im Getriebegehäuse überprüfen.
6-13
• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
• Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
Kühlflüssigkeit• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
6-14
Stand hinzufügen.
• Kühlsystem auf Lecks kontrollieren.
• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-
Fachwerkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
Vorderradbremse• Ersetzen, falls nötig. 6-23, 6-24
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
PRÜFPUNKT KONTROLLEN SEITE
• Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-
Fachwerkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
Hinterradbremse• Ersetzen, falls nötig. 6-23, 6-24
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand
hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren.
• Funktion prüfen.
Kupplung• Ggf. Seilzug schmieren.
6-21
• Hebelspiel kontrollieren.
• Ggf. einstellen.
• Sicherstellen, dass er reibungslos funktioniert.
Gasdrehgriff• Spiel des Gasdrehgriffs prüfen.
6-18, 6-28
• Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-Fachwerkstatt einstellen
und des Seilzug- und Griffgehäuse schmieren lassen.
Steuerungs-Seilzüge• Sicherstellen, dass er reibungslos funktioniert.
6-28
• Ggf. schmieren.
• Kettendurchhang kontrollieren.
Antriebskette• Ggf. einstellen.
6-25, 6-27
• Zustand der Kette kontrollieren.
• Ggf. schmieren.
• Auf Beschädigung kontrollieren.
Räder und Reifen• Den Zustand der Reifen und die Profiltiefe prüfen.
6-19, 6-21
• Luftdruck kontrollieren.
• Korrigieren, falls nötig.
Fußschalthebel• Sicherstellen, dass er reibungslos funktioniert.
6-22, 6-29
• Korrigieren, falls nötig.
Fußbremshebel• Sicherstellen, dass er reibungslos funktioniert.
6-29
• Ggf. den Drehpunkt des Pedals schmieren.
Brems- und Kupplungshebel• Sicherstellen, dass er reibungslos funktioniert.
6-29
• Ggf. die Drehpunkte der Hebel schmieren.
Seitenständer• Sicherstellen, dass er reibungslos funktioniert.
6-30
• Ggf. Drehpunkt schmieren.
