ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

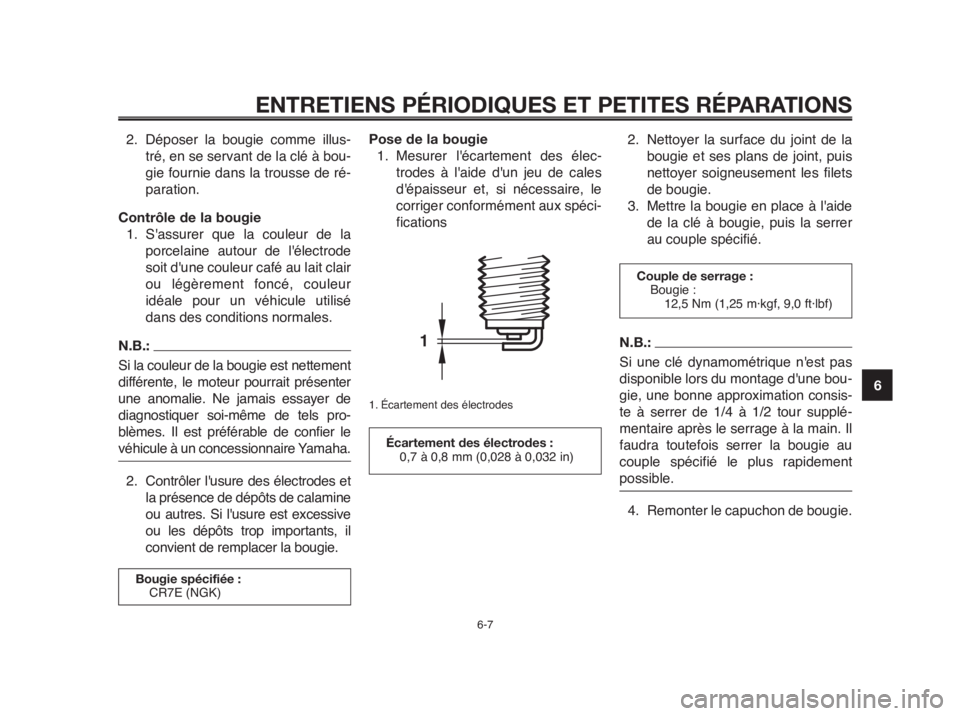

2. Déposer la bougie comme illus-
tré, en se servant de la clé à bou-
gie fournie dans la trousse de ré-
paration.
Contrôle de la bougie
1. S'assurer que la couleur de la
porcelaine autour de l'électrode
soit d'une couleur café au lait clair
ou légèrement foncé, couleur
idéale pour un véhicule utilisé
dans des conditions normales.
N.B.:
Si la couleur de la bougie est nettement
différente, le moteur pourrait présenter
une anomalie. Ne jamais essayer de
diagnostiquer soi-même de tels pro-
blèmes. Il est préférable de confier le
véhicule à un concessionnaire Yamaha.
2. Contrôler l'usure des électrodes et
la présence de dépôts de calamine
ou autres. Si l'usure est excessive
ou les dépôts trop importants, il
convient de remplacer la bougie.
6-7
Bougie spécifiée :
CR7E (NGK)
Écartement des électrodes :
0,7 à 0,8 mm (0,028 à 0,032 in)
Couple de serrage :
Bougie :
12,5 Nm (1,25 m·kgf, 9,0 ft·lbf)
Pose de la bougie
1. Mesurer l'écartement des élec-
trodes à l'aide d'un jeu de cales
d'épaisseur et, si nécessaire, le
corriger conformément aux spéci-
fications
1. Écartement des électrodes

2.
bougie et ses plans de joint, puis
nettoyer soigneusement les filets
de bougie.
3.
de la cl

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

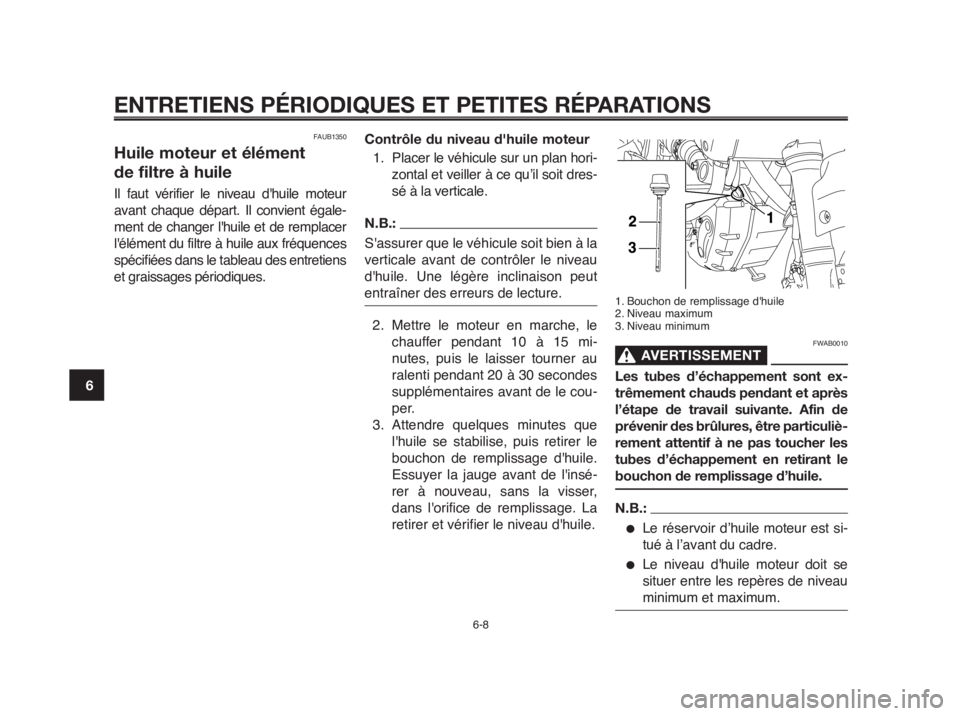

FAUB1350
Huile moteur et élément
de filtre à huile
Il faut vérifier le niveau d'huile moteur
avant chaque départ. Il convient égale-
ment de changer l'huile et de remplacer
l'élément du filtre à huile aux fréquences
spécifiées dans le tableau des entretiens
et graissages périodiques.Contrôle du niveau d'huile moteur
1. Placer le véhicule sur un plan hori-
zontal et veiller à ce qu’il soit dres-
sé à la verticale.
N.B.:
S'assurer que le véhicule soit bien à la
verticale avant de contrôler le niveau
d'huile. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche, le
chauffer pendant 10 à 15 mi-
nutes, puis le laisser tourner au
ralenti pendant 20 à 30 secondes
supplémentaires avant de le cou-
per.
3. Attendre quelques minutes que
l'huile se stabilise, puis retirer le
bouchon de remplissage d'huile.
Essuyer la jauge avant de l'insé-
rer à nouveau, sans la visser,
dans l'orifice de remplissage. La
retirer et vérifier le niveau d'huile.1. Bouchon de remplissage d'huile
2. Niveau maximum
3. Niveau minimum
FWAB0010
AVERTISSEMENT0
Les tubes d’échappement sont ex-
trêmement chauds pendant et après
l’étape de travail suivante. Afin de
prévenir des brûlures, être particuliè-
rement attentif à ne pas toucher les
tubes d’échappement en retirant le
bouchon de remplissage d’huile.
N.B.:
●Le réservoir d’huile moteur est si-
tué à l’avant du cadre.
●Le niveau d'huile moteur doit se
situer entre les repères de niveau
minimum et maximum.
6-8
1
2
3
4
5
6
7
8
9
10

1
2
3
4
5
6
7
8
9
10
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FCA10010ATTENTION:
Ne pas utiliser le véhicule avant de
s'être assuré que le niveau d'huile
est suffisant.
FWA10360
AVERTISSEMENT0
Ne jamais retirer le bouchon du ré-
servoir d'huile moteur immédiate-
ment après avoir fait tourner le mo-
teur à haut régime. De l'huile
chaude risque de gicler et de cau-
ser des brûlures graves. Toujours
veiller à ce que l'huile moteur soit
suffisamment refroidie avant de re-
tirer le bouchon du réservoir d'huile.
4. Si le niveau d'huile moteur est in-
férieur au repère de niveau mini-
mum, ajouter de l'huile moteur du
type recommandé jusqu'au ni-
veau spécifié.
5. Remettre en place le bouchon de
remplissage d'huile.
Changement de l'huile moteur
(avec ou sans remplacement
de l'élément du filtre à huile)
1. Mettre le moteur en marche et le
faire chauffer pendant quelques
minutes, puis le couper.
2. Dresser la moto sur sa béquille la-
térale, puis disposer un bac à vi-
dange sous le moteur afin d'y re-
cueillir l'huile usagée.
3. Retirer le bouchon de remplissa-
ge et la vis de vidange, et vidan-
ger l'huile du carter moteur.
4. Retirer la vis de vidange afin de vi-
danger l’huile du réservoir d’huile.
1. Vis de vidange d'huile du carter moteur
2. Vis de vidange d'huile du réservoir d’huile
5. Retirer la vis de vidange de l'élé-
ment du filtre à huile afin de vi-
danger l'élément de son huile.
6-9

N.B.:
S'assurer que les joints toriques sont
bien logés dans leur siège.
9. Monter les vis de vidange de l'hui-
le, puis les serrer à leur couple de
serrage spécifique.
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

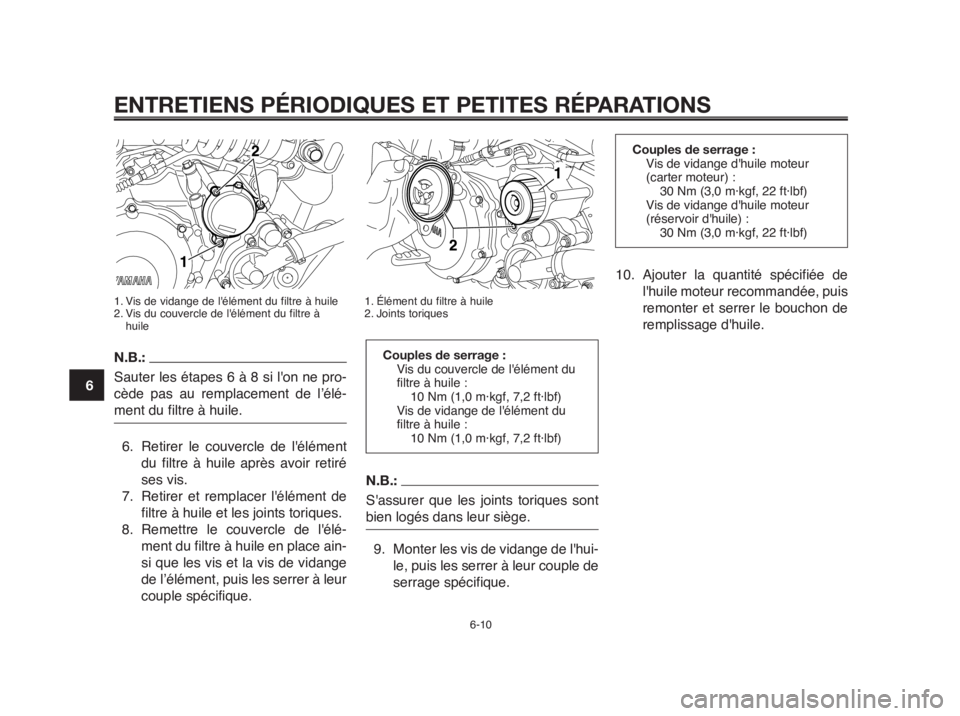

1. Vis de vidange de l'élément du filtre à huile
2. Vis du couvercle de l'élément du filtre à
huile
N.B.:
Sauter les étapes 6 à 8 si l'on ne pro-
cède pas au remplacement de l’élé-
ment du filtre à huile.
6. Retirer le couvercle de l'élément
du filtre à huile après avoir retiré
ses vis.
7. Retirer et remplacer l'élément de
filtre à huile et les joints toriques.
8. Remettre le couvercle de l'élé-
ment du filtre à huile en place ain-
si que les vis et la vis de vidange
de l’élément, puis les serrer à leur
couple spécifique.
1. Élément du filtre à huile
2. Joints toriques
6-10
1
2
3
4
5
6
7
8
9
10
Couples de serrage :
Vis du couvercle de l'élément du
filtre à huile :
10 Nm (1,0 m·kgf, 7,2 ft·lbf)
Vis de vidange de l'élément du
filtre à huile :
10 Nm (1,0 m·kgf, 7,2 ft·lbf)
Couples de serrage :
Vis de vidange d'huile moteur
(carter moteur) :
30 Nm (3,0 m·kgf, 22 ft·lbf)
Vis de vidange d'huile moteur
(réservoir d'huile) :
30 Nm (3,0 m·kgf, 22 ft·lbf)
10. Ajouter la quantité spécifiée de
l'huile moteur recommandée, puis
remonter et serrer le bouchon de
remplissage d'huile.

1
2
3
4
5
6
7
8
9
10
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11

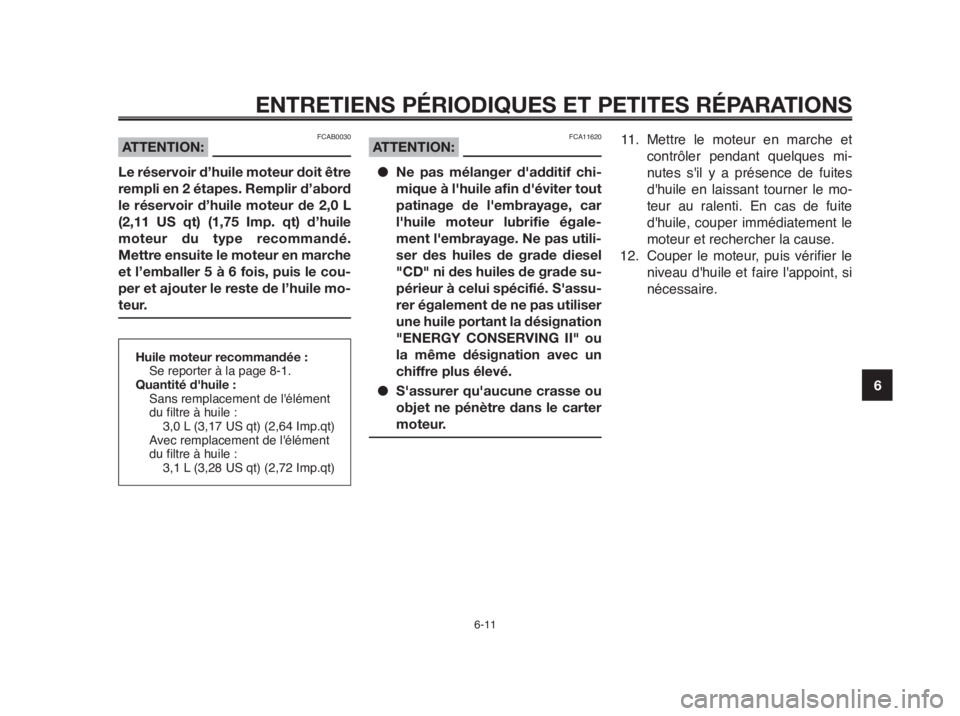

Huile moteur recommandée :
Se reporter à la page 8-1.
Quantité d'huile :
Sans remplacement de l'élément
du filtre à huile :
3,0 L (3,17 US qt) (2,64 Imp.qt)
Avec remplacement de l'élément
du filtre à huile :
3,1 L (3,28 US qt) (2,72 Imp.qt)
FCA11620ATTENTION:
●Ne pas mélanger d'additif chi-
mique à l'huile afin d'éviter tout
patinage de l'embrayage, car
l'huile moteur lubrifie égale-
ment l'embrayage. Ne pas utili-
ser des huiles de grade diesel
"CD" ni des huiles de grade su-
périeur à celui spécifié. S'assu-
rer également de ne pas utiliser
une huile portant la désignation
"ENERGY CONSERVING II" ou
la même désignation avec un
chiffre plus élevé.
●S'assurer qu'aucune crasse ou
objet ne pénètre dans le carter
moteur.11. Mettre le moteur en marche et
contrôler pendant quelques mi-
nutes s'il y a présence de fuites
d'huile en laissant tourner le mo-
teur au ralenti. En cas de fuite
d'huile, couper immédiatement le
moteur et rechercher la cause.
12. Couper le moteur, puis vérifier le
niveau d'huile et faire l'appoint, si
nécessaire.
FCAB0030ATTENTION:
Le réservoir d’huile moteur doit être
rempli en 2 étapes. Remplir d’abord
le réservoir d’huile moteur de 2,0 L
(2,11 US qt) (1,75 Imp. qt) d’huile
moteur du type recommandé.
Mettre ensuite le moteur en marche
et l’emballer 5 à 6 fois, puis le cou-
per et ajouter le reste de l’huile mo-
teur.

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
FAU20070
Liquide de refroidissement
Il faut contrôler le niveau du liquide de
refroidissement avant chaque départ. Il
convient également de changer le liqui-
de de refroidissement aux fréquences
spécifiées dans le tableau des entre-
tiens et graissages périodiques.
FAU20090
Contrôle du niveau
1. Placer le véhicule sur un plan ho-
rizontal et veiller à ce qu'il soit
dressé à la verticale.
N.B.:
●Le niveau du liquide de refroidis-
sement doit être vérifié le moteur
froid, car il varie en fonction de la
température du moteur.
●S'assurer que le véhicule soit bien
à la verticale avant de contrôler le
niveau du liquide de refroidisse-
ment. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Contrôler le niveau du liquide de
refroidissement dans le vase
d'expansion.
N.B.:
Le niveau du liquide de refroidisse-
ment doit se situer entre les repères
de niveau minimum et maximum.
1. Vase d'expansion
2. Niveau maximum
3. Niveau minimum
4. Bouchon du vase d'expansion
3. Si le niveau du liquide de refroidis-
sement est égal ou inférieur au re-
père de niveau minimum, ouvrir le
bouchon du vase d'expansion et
ajouter du liquide jusqu'au repère
de niveau maximum, puis refermer
le bouchon du vase d'expansion.
FCA10470ATTENTION:
●Si l'on ne peut se procurer du li-
quide de refroidissement, utili-
ser de l'eau distillée ou de l'eau
du robinet douce. Ne pas utili-
ser d'eau dure ou salée, car ce-
la endommagerait le moteur.
●Si l'on a utilisé de l'eau au lieu
de liquide de refroidissement, il
faut la remplacer par du liquide
de refroidissement dès que
possible afin d'éviter tout
risque d'endommagement du
moteur en raison d'une sur-
chauffe et afin de protéger le
circuit de refroidissement du
gel et de la corrosion.
●Si on a ajouté de l'eau au liqui-
de de refroidissement, il
convient de faire rétablir le plus
rapidement possible le taux
d'antigel par un concessionnai-
re Yamaha, afin de rendre
toutes ses propriétés au liquide
de refroidissement.
6-12
1
2
3
4
5
6
7
8
9
10
Capacité du vase d'expansion :
0,25 L (0,26 US qt) (0,22 Imp.qt)

1
2
3
4
5
6
7
8
9
10
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

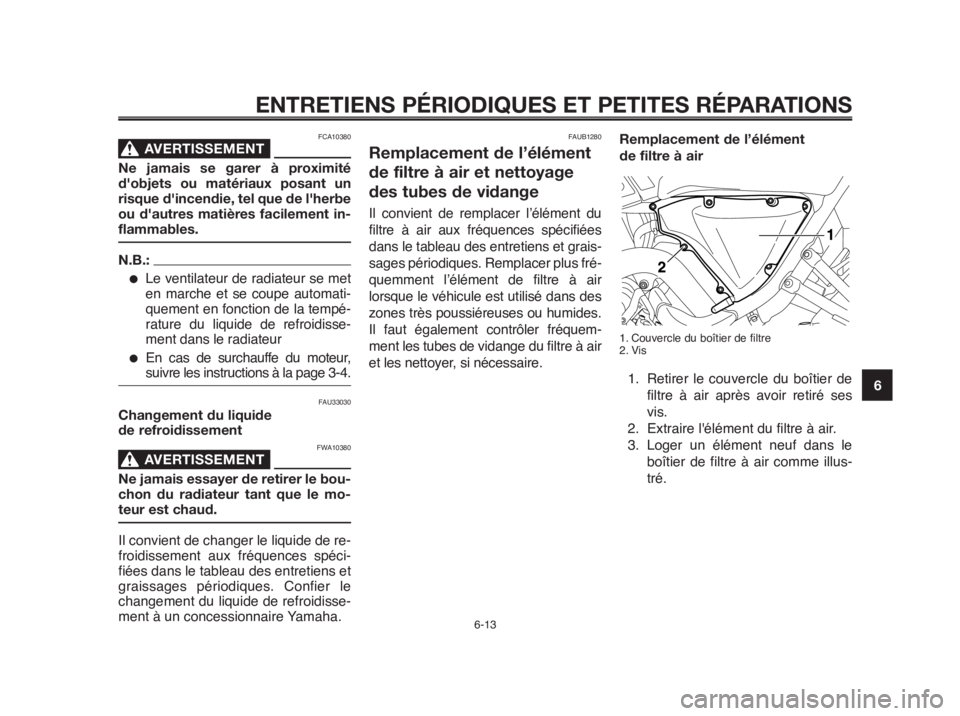

FCA10380
AVERTISSEMENT0
Ne jamais se garer à proximité
d'objets ou matériaux posant un
risque d'incendie, tel que de l'herbe
ou d'autres matières facilement in-
flammables.
N.B.:
●Le ventilateur de radiateur se met
en marche et se coupe automati-
quement en fonction de la tempé-
rature du liquide de refroidisse-
ment dans le radiateur
●En cas de surchauffe du moteur,
suivre les instructions à la page 3-4.
FAU33030
Changement du liquide
de refroidissement
FWA10380
AVERTISSEMENT0
Ne jamais essayer de retirer le bou-
chon du radiateur tant que le mo-
teur est chaud.
Il convient de changer le liquide de re-
froidissement aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques. Confier le
changement du liquide de refroidisse-
ment à un concessionnaire Yamaha.
FAUB1280
Remplacement de l’élément
de filtre à air et nettoyage
des tubes de vidange
Il convient de remplacer l’élément du
filtre à air aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques. Remplacer plus fré-
quemment l’élément de filtre à air
lorsque le véhicule est utilisé dans des
zones très poussiéreuses ou humides.
Il faut également contrôler fréquem-
ment les tubes de vidange du filtre à air
et les nettoyer, si nécessaire.Remplacement de l’élément
de filtre à air
1. Couvercle du boîtier de filtre
2. Vis
1. Retirer le couvercle du boîtier de
filtre à air après avoir retiré ses
vis.
2. Extraire l'élément du filtre à air.
3. Loger un élément neuf dans le
boîtier de filtre à air comme illus-
tré.
6-13

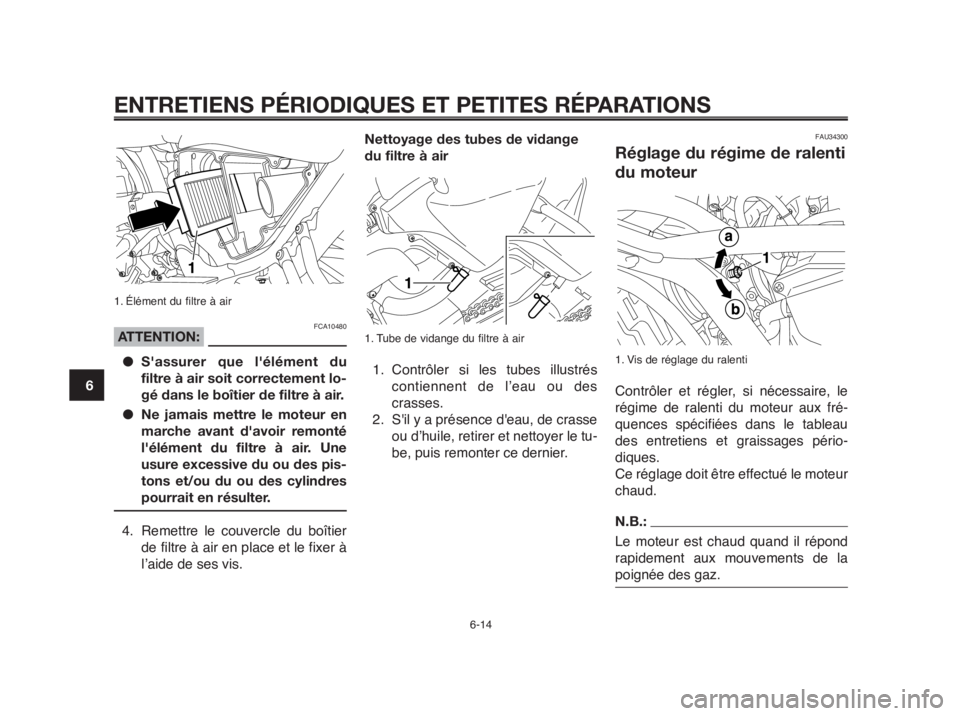

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
1. Élément du filtre à air
FCA10480ATTENTION:
●S'assurer que l'élément du
filtre à air soit correctement lo-
gé dans le boîtier de filtre à air.
●Ne jamais mettre le moteur en
marche avant d'avoir remonté
l'élément du filtre à air. Une
usure excessive du ou des pis-
tons et/ou du ou des cylindres
pourrait en résulter.
4. Remettre le couvercle du boîtier
de filtre à air en place et le fixer à
l’aide de ses vis.
Nettoyage des tubes de vidange
du filtre à air
1. Tube de vidange du filtre à air
1. Contrôler si les tubes illustrés
contiennent de l’eau ou des
crasses.
2. S'il y a présence d'eau, de crasse
ou d’huile, retirer et nettoyer le tu-
be, puis remonter ce dernier.
FAU34300
Réglage du régime de ralenti
du moteur
1. Vis de réglage du ralenti
Contrôler et régler, si nécessaire, le
régime de ralenti du moteur aux fré-
quences spécifiées dans le tableau
des entretiens et graissages pério-
diques.
Ce réglage doit être effectué le moteur
chaud.
N.B.:
Le moteur est chaud quand il répond
rapidement aux mouvements de la
poignée des gaz.
6-14
1
2
3
4
5
6
7
8
9
10
